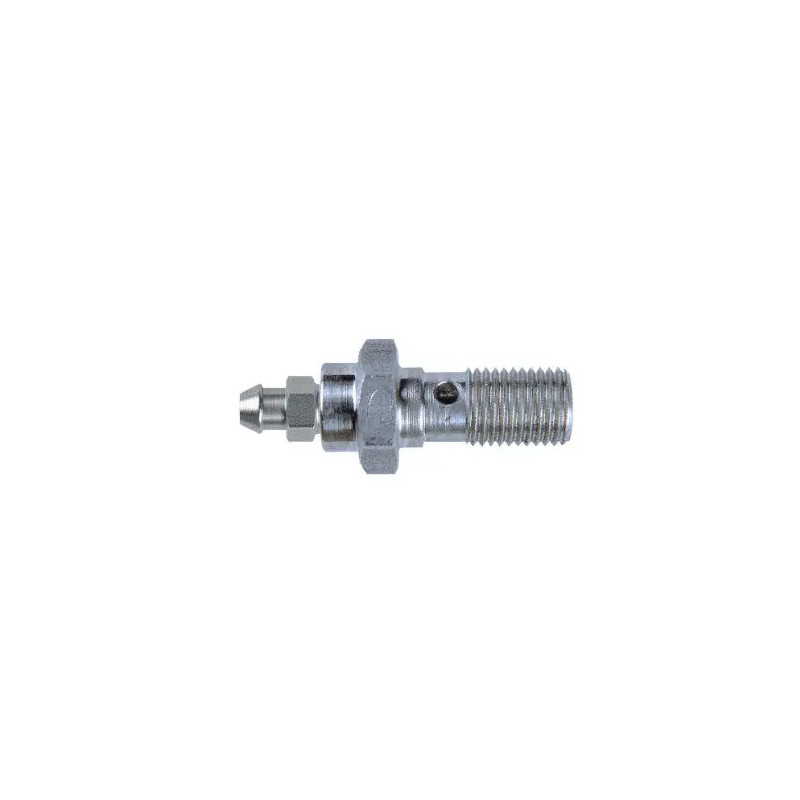

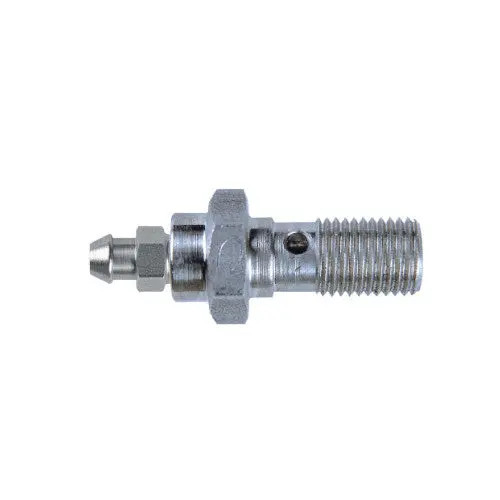

Vis banjo simple Goodridge avec purgeur – Inox – 3/8"-24 UNF

La vis banjo simple Goodridge avec purgeur 3/8"-24 UNF permet de fixer un raccord banjo sur un circuit hydraulique compatible tout en intégrant un point de purge au niveau du raccordement. Sa construction en acier inoxydable et sa longueur sous tête de 20 mm correspondent à un montage avec un seul banjo.

Le purgeur intégré permet d’évacuer l’air présent au niveau de cette connexion lors de la purge du circuit. Il offre un accès à la purge sans avoir à desserrer la vis de fixation du banjo.

Application et compatibilité de la vis banjo Goodridge

Cette vis est destinée aux montages utilisant un taraudage 3/8"-24 UNF. La compatibilité dépend également de l’épaisseur du banjo, des joints d’étanchéité et de la profondeur disponible dans le composant receveur.

Avant montage : vérifier le filetage et la longueur nécessaire sous tête. Utiliser des joints d’étanchéité adaptés et respecter les préconisations de serrage du montage.

Caractéristiques techniques de la vis banjo Goodridge avec purgeur

• Marque : Goodridge.
• Référence fabricant : 775-03BNC.
• Série : 600.
• Type : vis banjo simple avec purgeur intégré.
• Matériau : acier inoxydable.
• Filetage : 3/8"-24 UNF.
• Diamètre nominal du filetage : 3/8", soit 9,525 mm.
• Pas : 24 filets par pouce.
• Longueur sous tête : 20 mm.
• Configuration : montage d’un seul raccord banjo.

Points forts de la vis banjo Goodridge avec purgeur

• Fixation du banjo et point de purge réunis sur une même pièce.
• Purge accessible sans desserrer la fixation du raccord.
• Construction en acier inoxydable.
