Termocontatto per ventilatore Vernet M14x150 – 100 °C - 95 °C

Il termocontatto per ventilatore di raffreddamento Vernet con filetto M14x150 consente di attivare il ventilatore quando la temperatura raggiunge i 100 °C e di arrestarlo quando scende nuovamente a 95 °C a livello del termocontatto.

Queste temperature sono fisse e non regolabili. Lo scarto di 5 °C tra l’attivazione e l’arresto, chiamato isteresi, limita le impostazioni e gli arresti ripetuti quando la temperatura oscilla intorno alla temperatura di attivazione.

Scegliere le temperature adeguate al motore

Ogni motore presenta un intervallo di temperatura di funzionamento ottimale definito dal proprio costruttore. La scelta del termocontatto deve rispettare le esigenze del motore ed essere coerente con il termostato, il radiatore e la posizione del contattore nel circuito di raffreddamento. Un’attivazione anticipata del ventilatore non è sistematicamente vantaggiosa.

Le temperature di 100 °C all’attivazione e 95 °C all’arresto corrispondono alla temperatura a livello del termocontatto. Esse non definiscono di per sé la temperatura ottimale del motore e non devono essere confuse con la temperatura di apertura del termostato, che regola la circolazione del fluido di raffreddamento.

Consigli per il montaggio del termocontatto Vernet

Prevedere un adattatore sul tubo flessibile del fluido di raffreddamento dotato di filetto M14x150, adatto al diametro interno del tubo, oppure utilizzare una sede disponibile con il medesimo filetto sul circuito di raffreddamento. La parte sensibile del termocontatto deve essere a contatto con il fluido di raffreddamento. Verificare lo spazio disponibile, i collegamenti e la tenuta del montaggio.

Montaggio con relè: il termocontatto deve essere collegato al circuito di comando di un relè, e non al circuito di potenza. Esso comanda la bobina del relè, mentre i contatti di potenza del relè alimentano la ventola. Non alimentare direttamente il motore della ventola tramite il termocontatto.

Prevedere un relè, un fusibile di protezione e una sezione dei fili adeguati al consumo del ventilatore, tenendo conto della sua corrente di avviamento. Rispettare lo schema di cablaggio del relè e del veicolo.

Caratteristiche tecniche del termocontatto Vernet M14x150

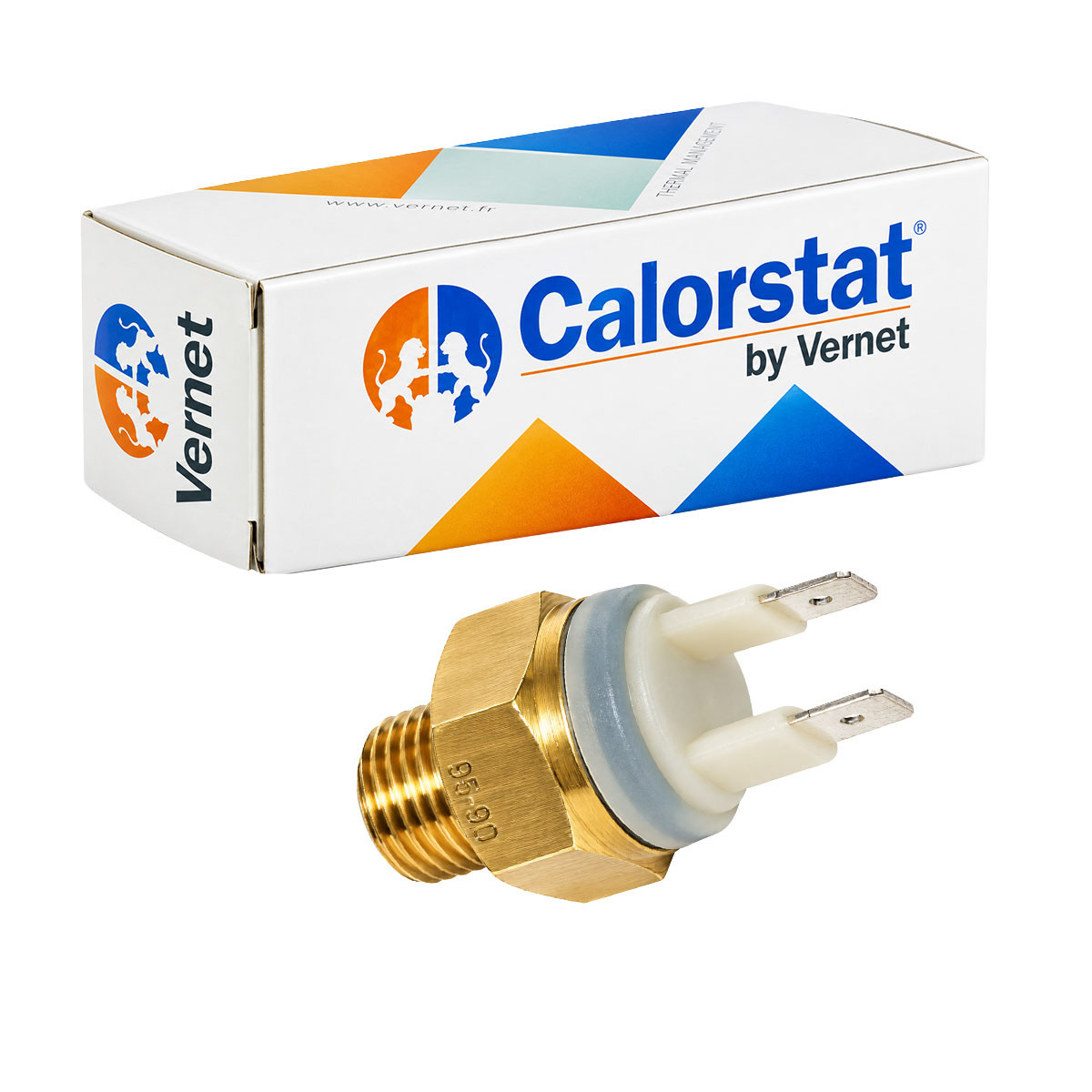

• Marca: Calorstat by Vernet.
• Codice produttore: TS2605.
• Tipo prodotto: termocontatto per ventilatore di raffreddamento.
• Temperatura di intervento: 100 °C.
• Temperatura di disattivazione: 95 °C.
• Regolazione delle temperature: temperature fisse, non regolabili.
• Isteresi di commutazione: 5 °C.
• Filetto: M14x150, ovvero un diametro nominale di 14 mm e un passo di 1,5 mm.
• Montaggio: su adattatore per tubo flessibile o su sede disponibile con filettatura M14x150.
• Collegamento elettrico: circuito di comando di un relè; è vietato l’alimentazione diretta del ventilatore.

Punti di forza del termocontatto Vernet

• Attivazione e arresto automatici del ventilatore in base alla temperatura.
• Temperature di attivazione e di arresto distinte per limitare le commutazioni ravvicinate.
• Calibrazione fissa che non richiede alcuna regolazione della temperatura.
