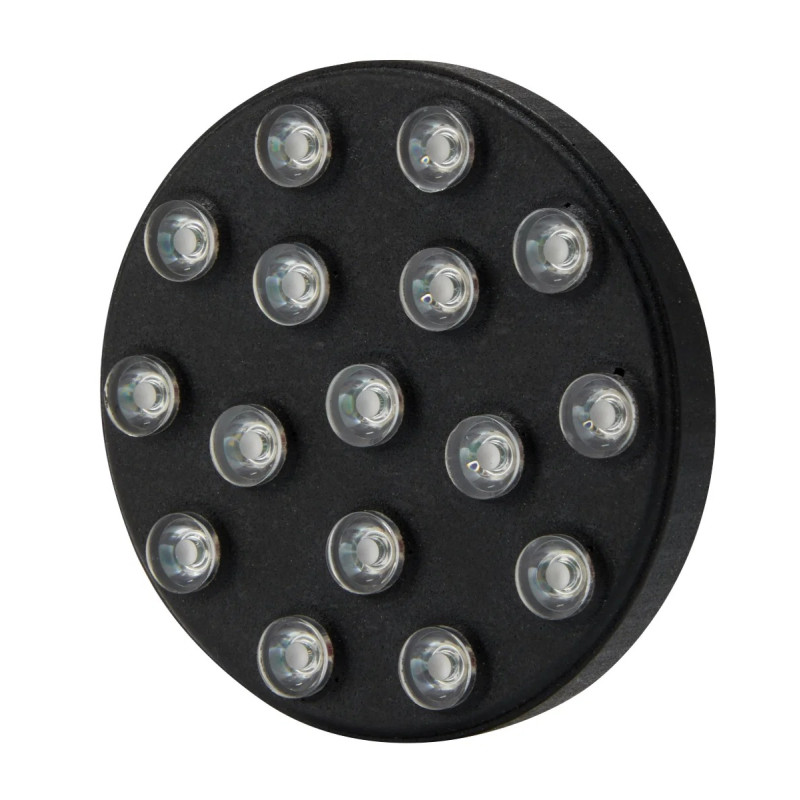

Feu de pluie LED rond Cartek FIA 8874-2019 fixe et clignotant

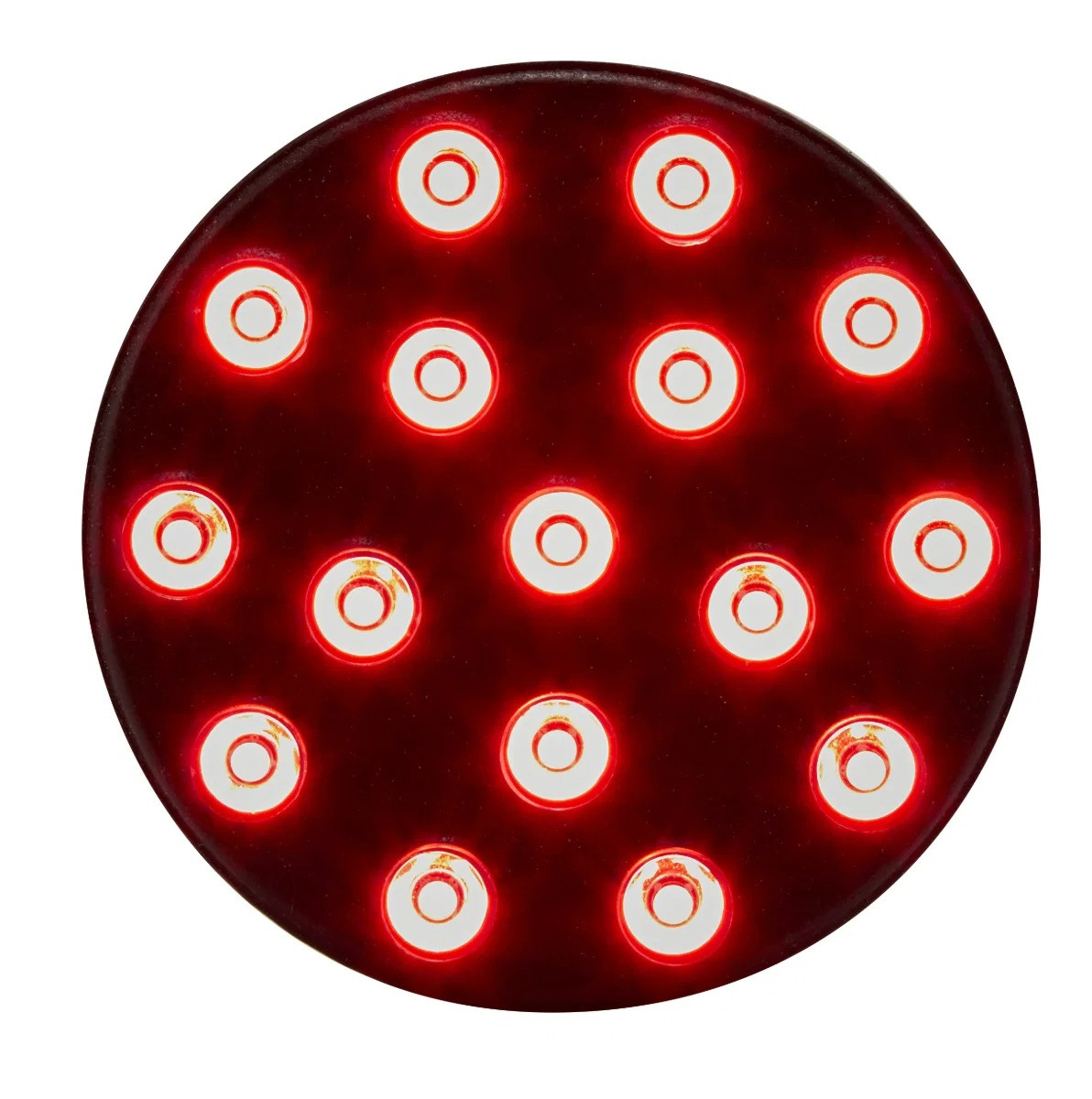

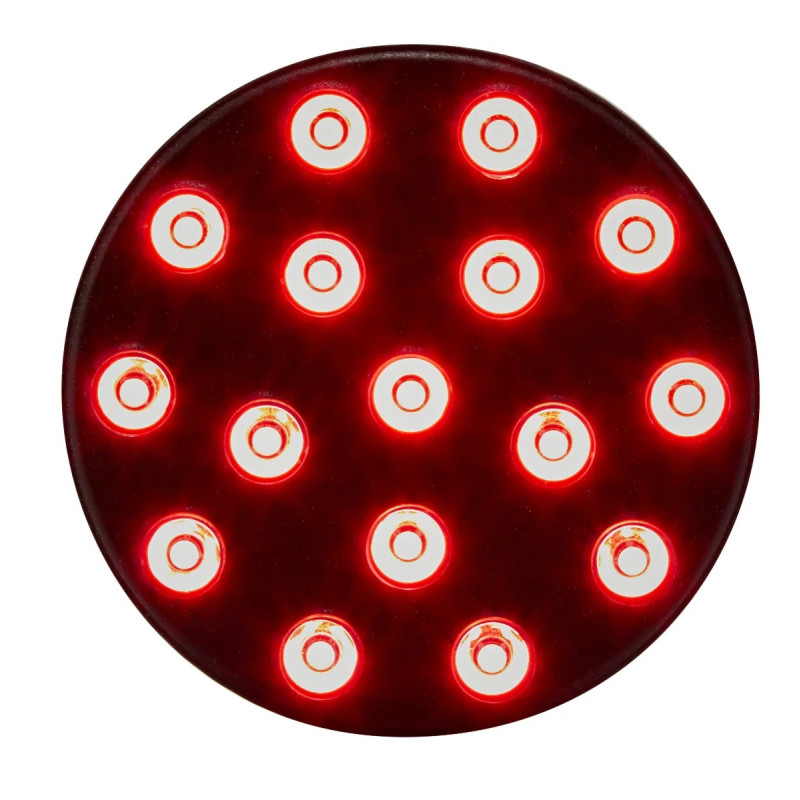

Le feu de pluie LED rond Cartek est destiné à la signalisation arrière des véhicules de compétition. Homologué selon la norme FIA 8874-2019, le modèle CK-LRS-16CM intègre 16 LED rouges et propose un éclairage fixe ou un clignotement à 4 Hz, selon le raccordement choisi.

Son corps circulaire de 79,5 mm de diamètre et de 14 mm d’épaisseur facilite son intégration à l’arrière du véhicule. Sa construction monobloc en résine bénéficie d’un indice de protection IP65, adapté à une utilisation exposée à la poussière et aux projections d’eau.

Fonctionnement et utilisation

• Éclairage fixe : signal lumineux rouge continu.
• Éclairage clignotant : fréquence de 4 Hz, soit quatre clignotements par seconde.
• Double fonction : possibilité d’utiliser le dispositif comme feu de pluie et feu stop, avec le raccordement prévu par Cartek.

Caractéristiques techniques

• Marque : Cartek.
• Référence fabricant : CK-LRS-16CM.
• Type : feu de pluie LED rond.
• Homologation : FIA 8874-2019.
• Numéro d’homologation : RL.010.22.

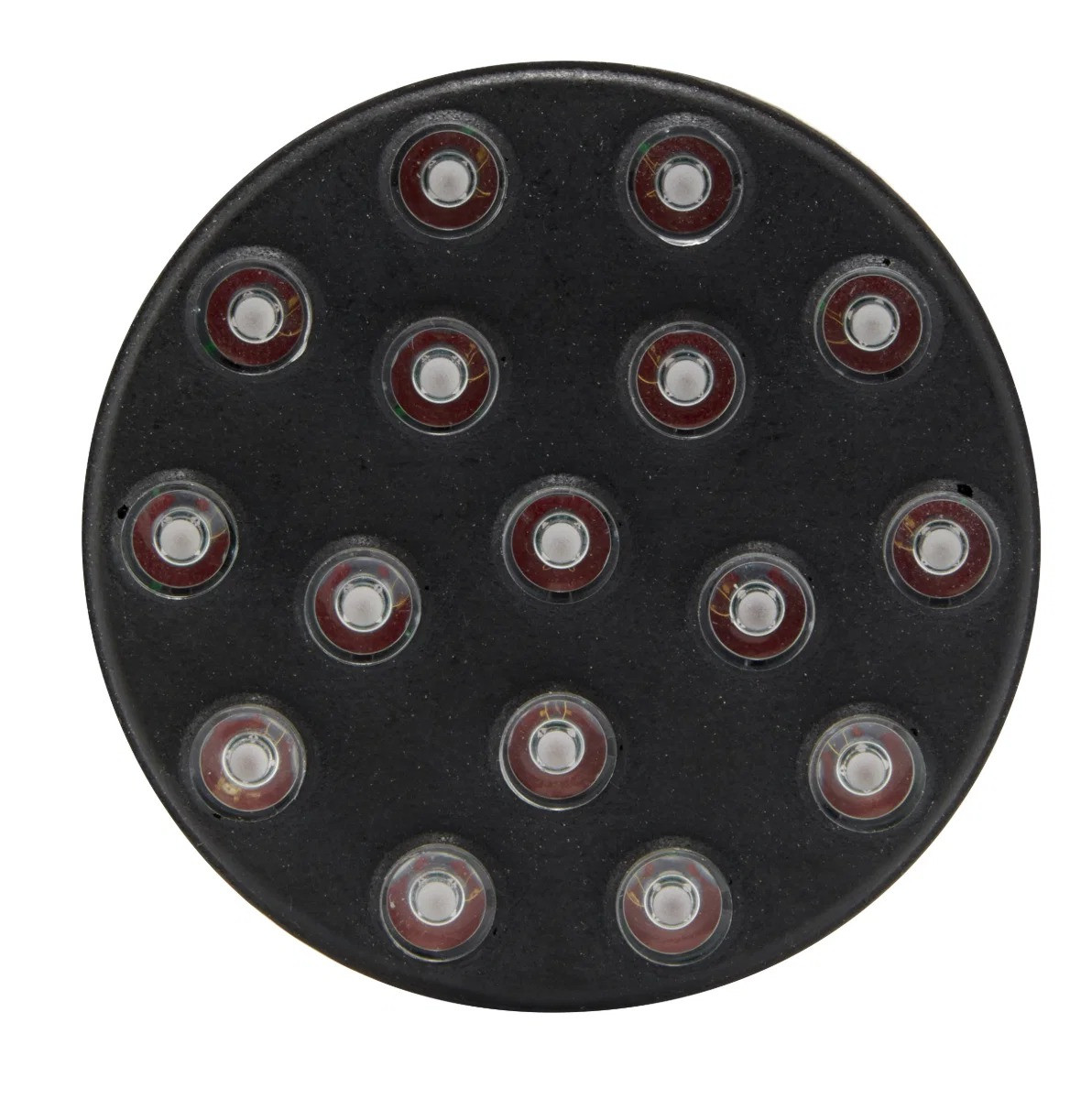

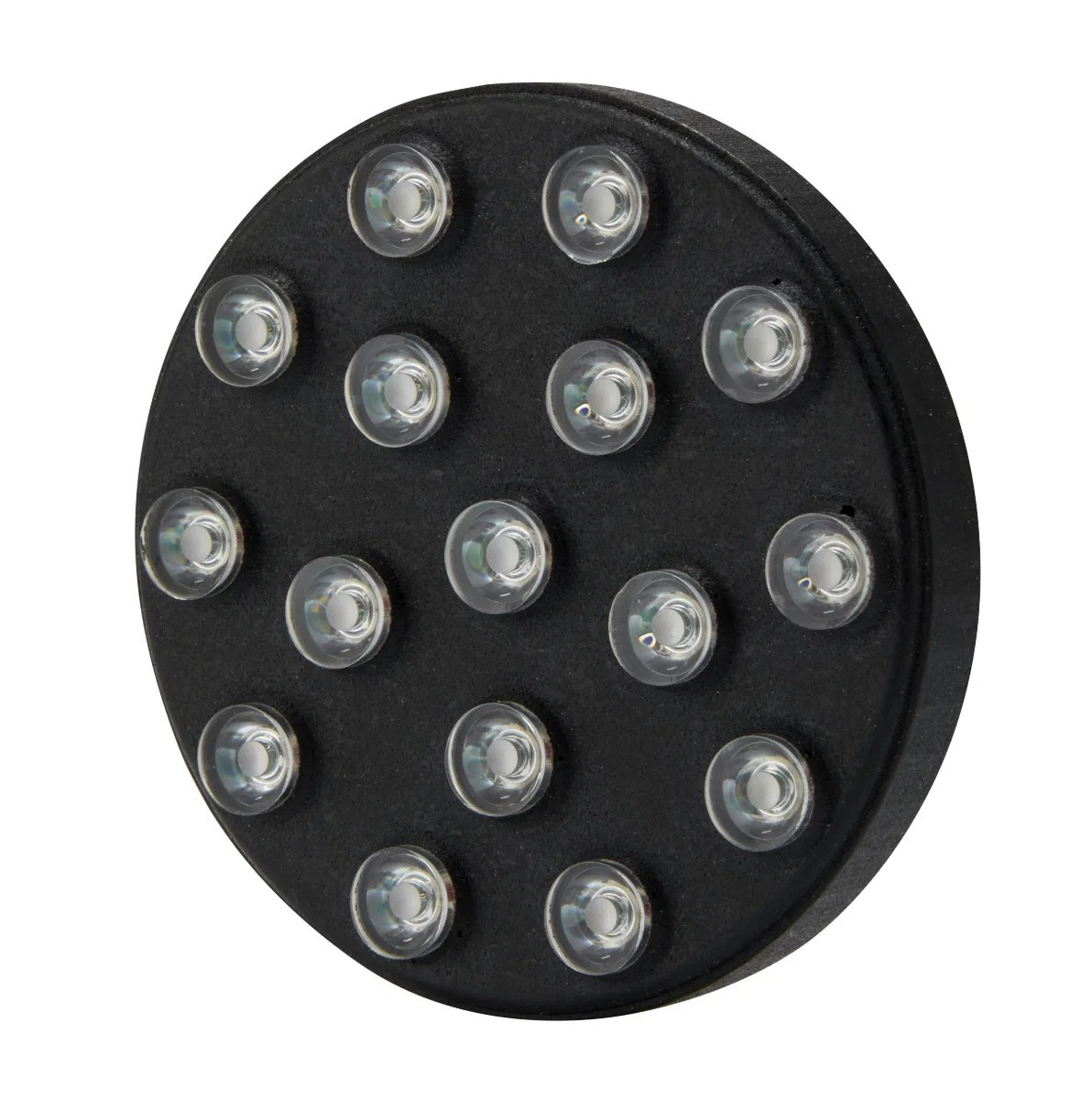

• Sources lumineuses : 16 LED.
• Couleur de l’éclairage : rouge, longueur d’onde de 620 nm.
• Modes de fonctionnement : fixe ou clignotant à 4 Hz.
• Tension d’alimentation : 11,3 à 15,6 V.
• Courant consommé : 700 mA sous 12,5 V.

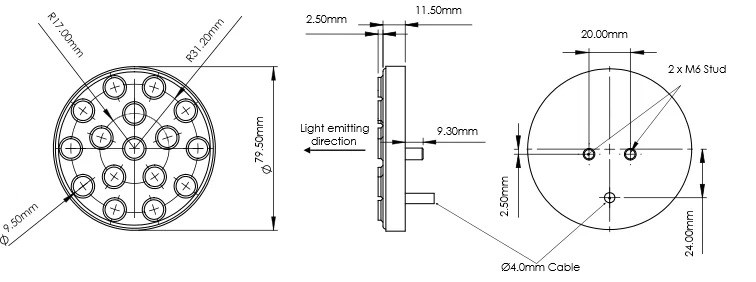

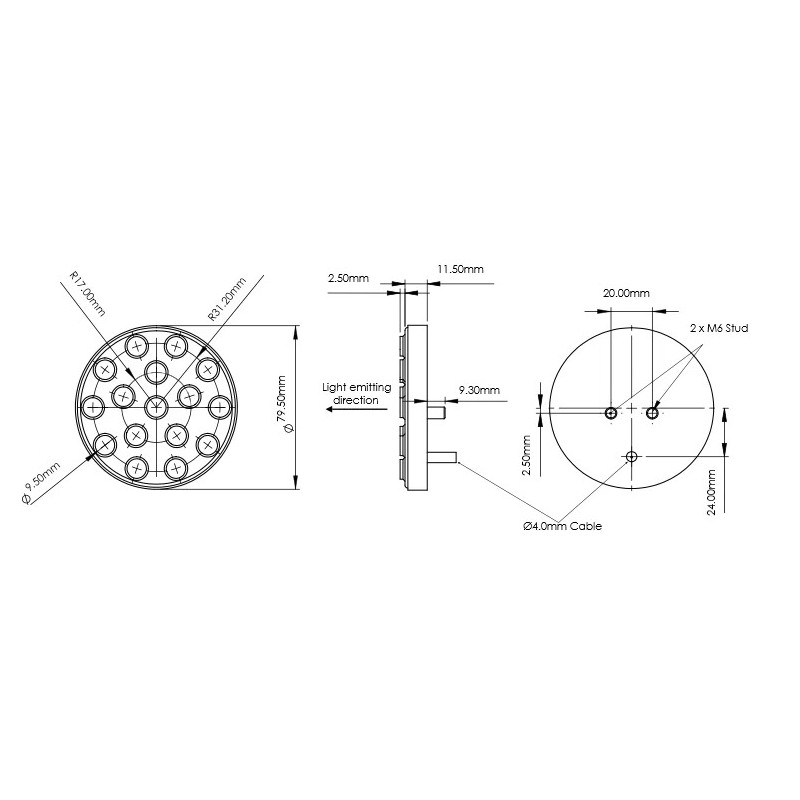

• Diamètre : 79,5 mm.
• Épaisseur du corps : 14 mm, hors goujons de fixation.
• Poids : 120 g.
• Construction : moulage monobloc en résine.
• Indice de protection : IP65.
• Température de fonctionnement : −10 à +105 °C.
• Température de stockage : −40 à +125 °C.
• Raccordement : câble de 190 mm avec fils Mil-Spec Type 55, calibre 22 AWG.

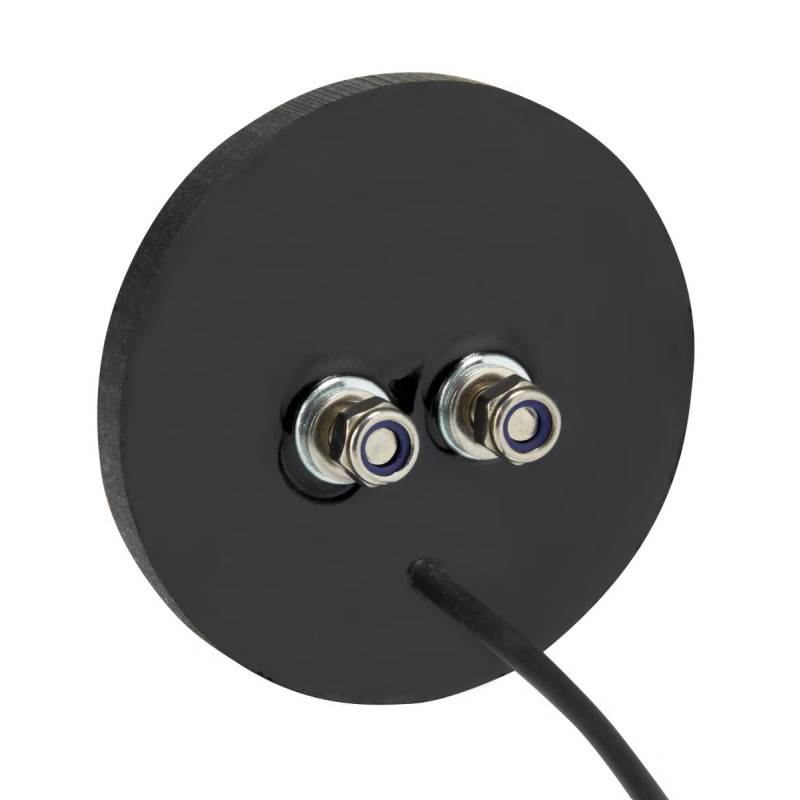

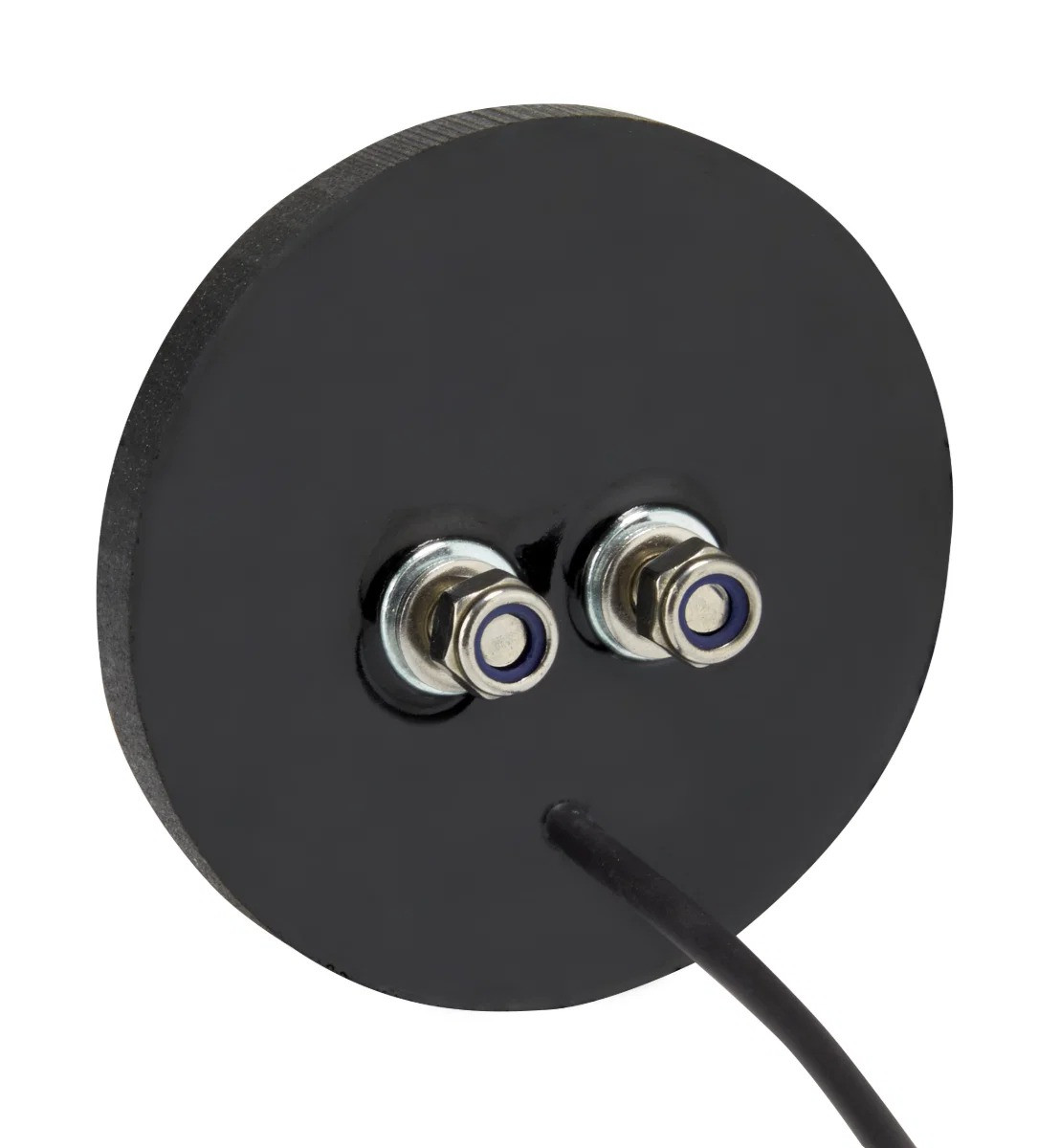

• Fixation : deux goujons arrière M6.

Montage et raccordement

Fixer le feu avec ses deux goujons M6 et le joint en mousse, en respectant un couple de serrage maximal de 7 Nm. Effectuer le raccordement électrique conformément à la notice Cartek, selon le mode d’éclairage ou la combinaison de fonctions souhaitée.

En utilisation prolongée, le mode fixe peut rendre le feu chaud au toucher. Pour un montage à proximité de l’échappement, Cartek recommande exclusivement le mode clignotant à 4 Hz.
