Fanale della pioggia LED rotondo Cartek FIA 8874-2019 fisso e come indicatore di direzione

Il fanale della pioggia LED rotondo Cartek è destinato all'indicatore di direzione posteriore dei veicoli da competizione. Omologato secondo la norma FIA 8874-2019, il modello CK-LRS-16CM integra 16 LED rossi e offre un'illuminazione fissa o un lampeggiamento a 4 Hz, a seconda del collegamento scelto.

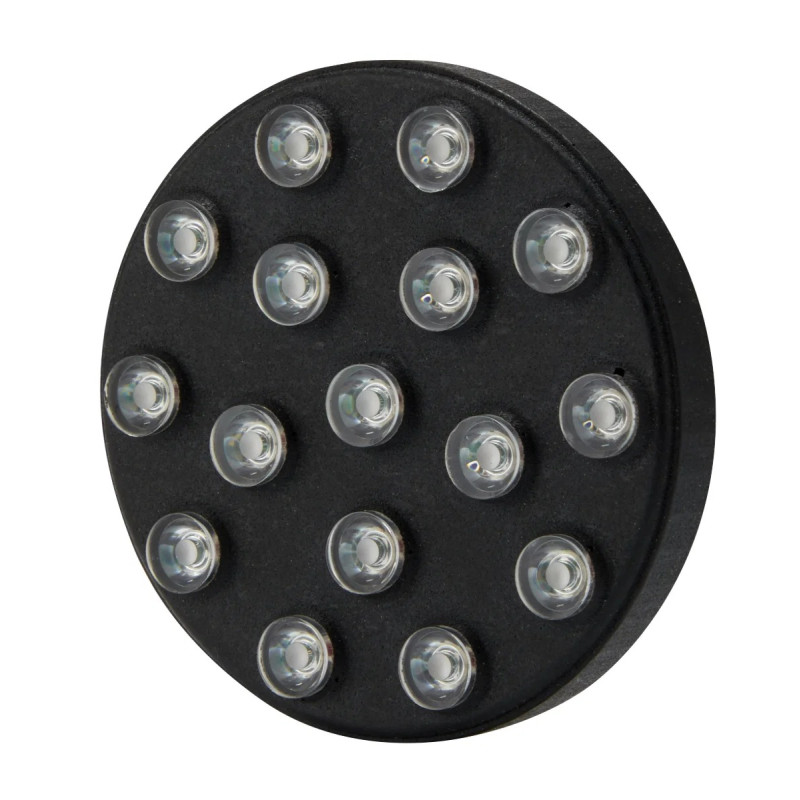

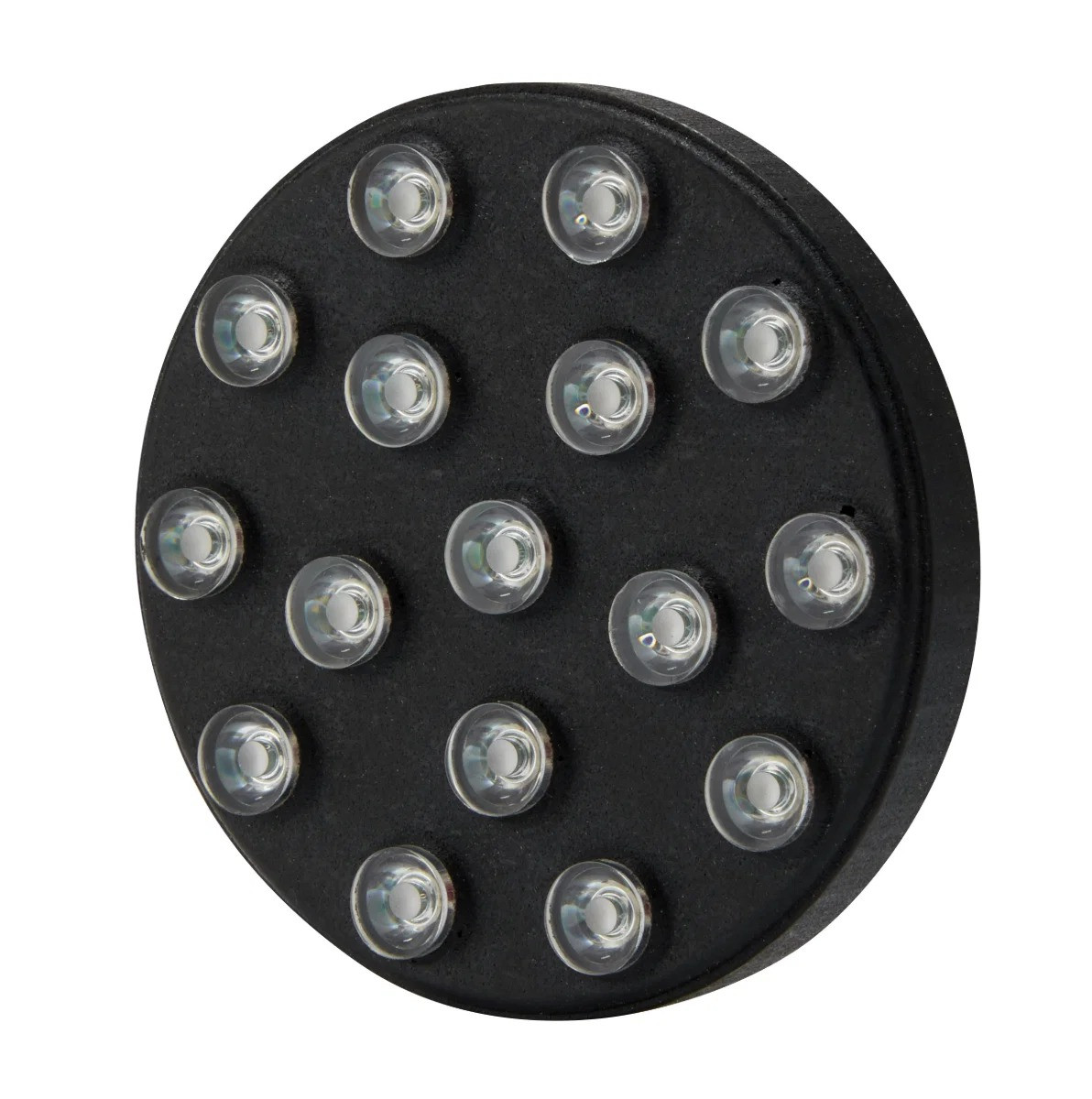

Il suo corpo circolare, con un diametro di 79,5 mm e uno spessore di 14 mm, ne facilita l’integrazione nella parte posteriore del veicolo. La sua costruzione monoblocco in resina presenta un grado di protezione IP65, adatto all’uso in ambienti esposti a polvere e spruzzi d’acqua.

Funzionamento e utilizzo

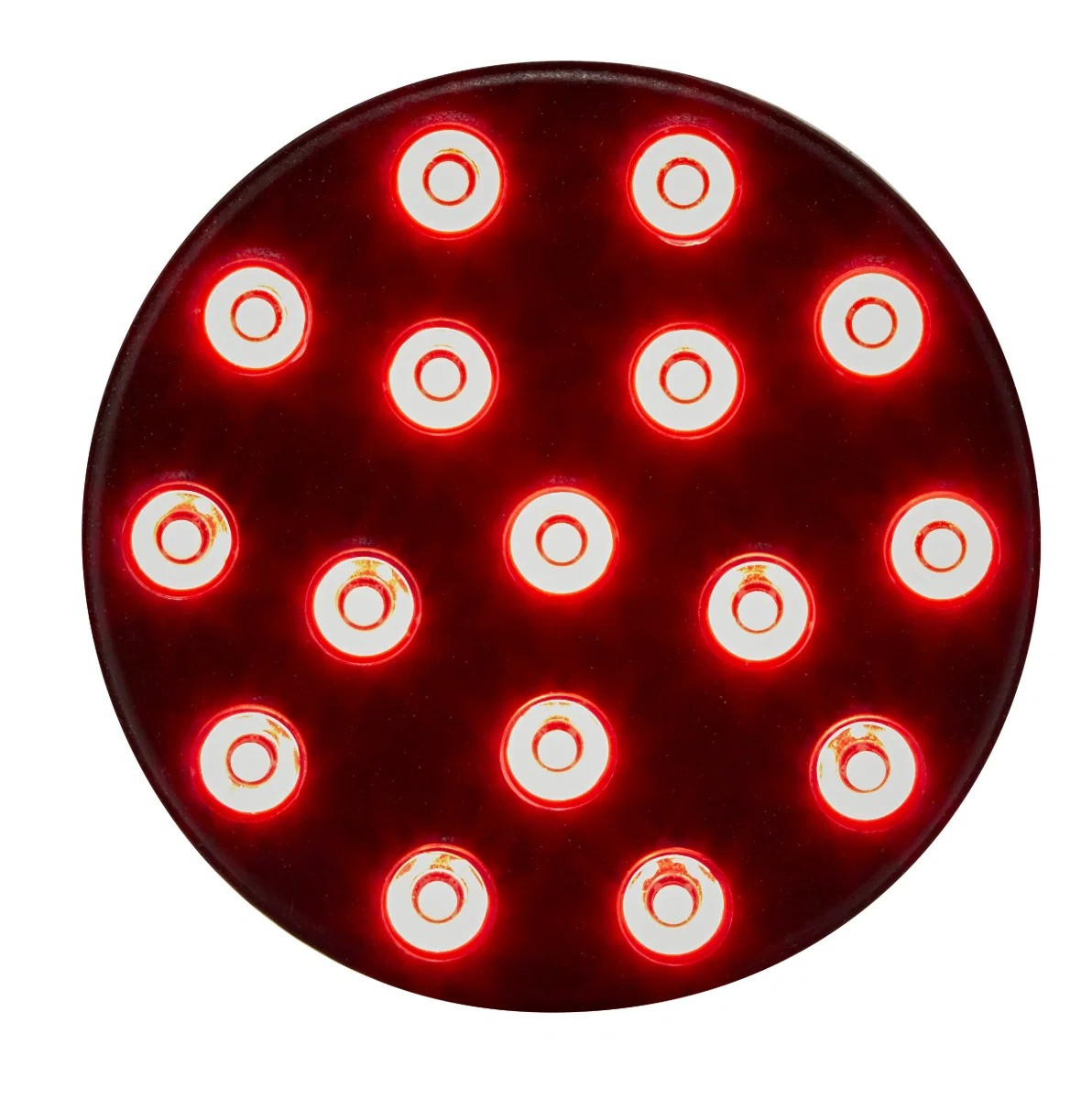

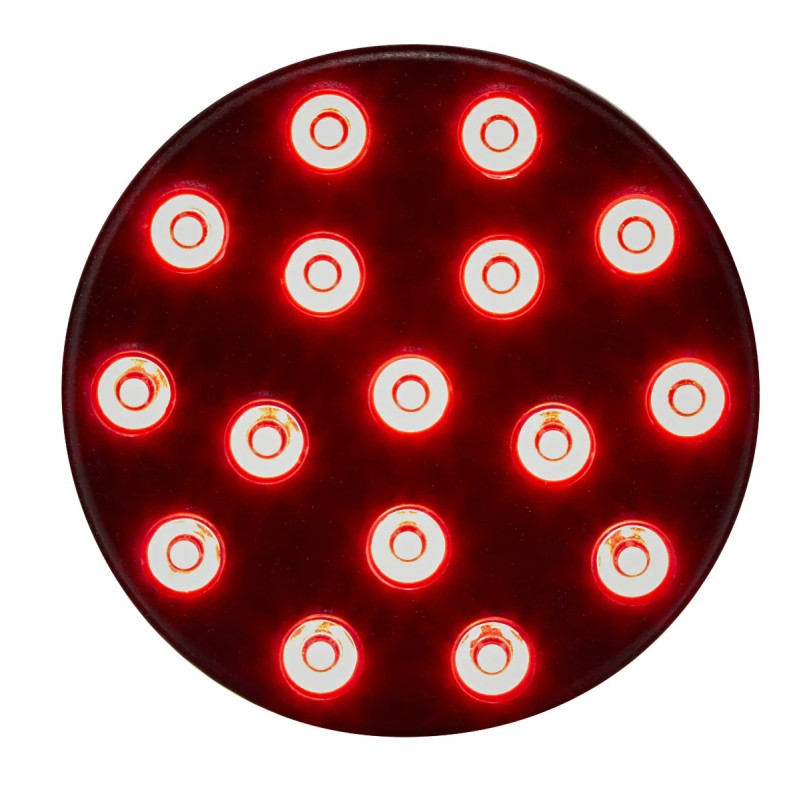

• Illuminazione fissa: segnale luminoso rosso continuo.
• Indicatore di direzione: frequenza di 4 Hz, ovvero quattro lampeggi al secondo.
• Doppia funzione: possibilità di utilizzare il dispositivo come fanale della pioggia e luce di stop, grazie al collegamento previsto da Cartek.

Caratteristiche tecniche

• Marca: Cartek.
• Codice produttore: CK-LRS-16CM.
• Tipo: fanale della pioggia LED rotondo.
• Omologazione: FIA 8874-2019.
• Numero di omologazione: RL.010.22.

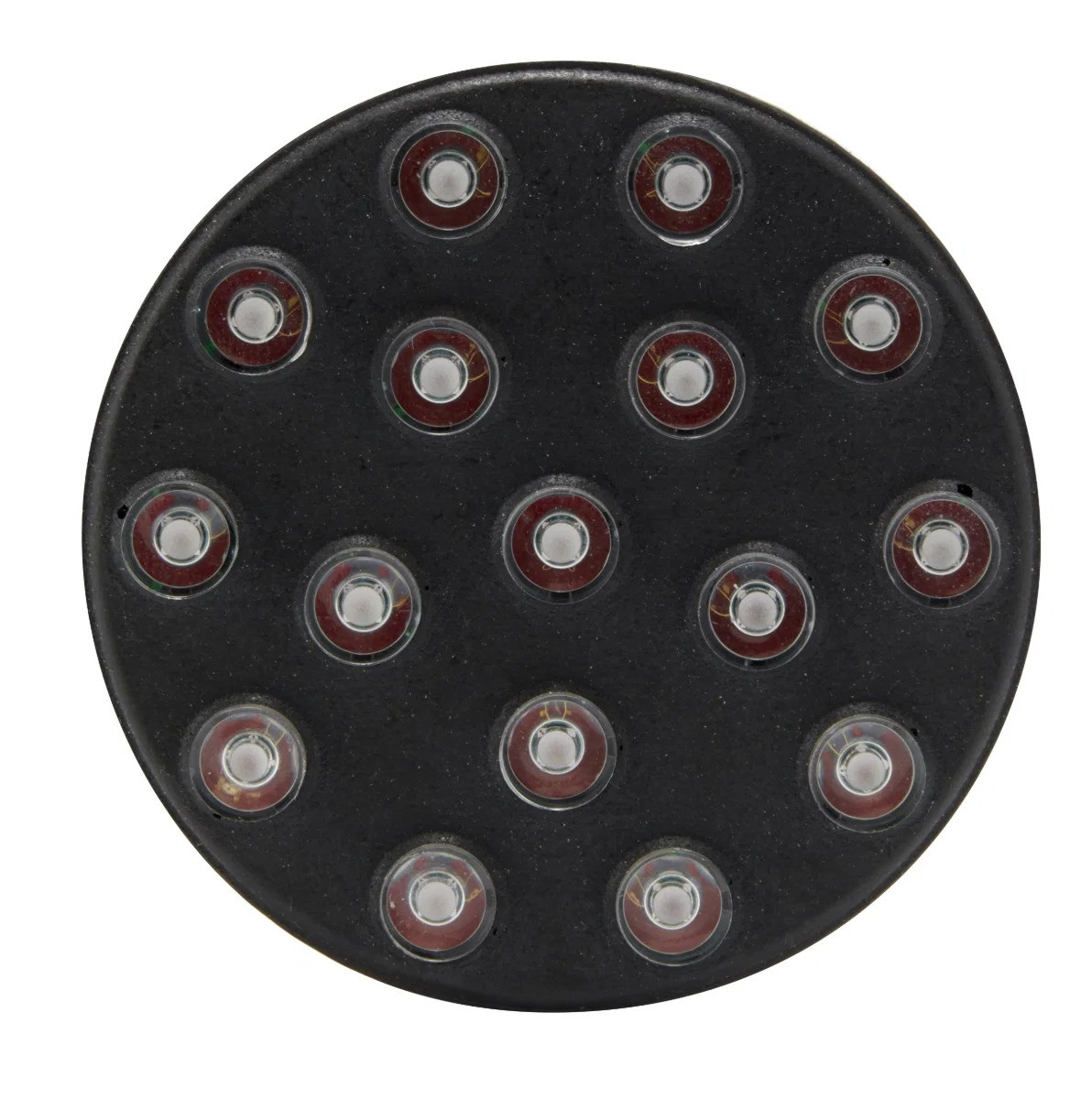

• Sorgenti luminose: 16 LED.
• Colore dell’illuminazione: rosso, lunghezza d’onda di 620 nm.
• Modalità di funzionamento: fissa o indicatore di direzione a 4 Hz.
• Tensione di alimentazione: da 11,3 a 15,6 V.
• Consumo: 700 mA a 12,5 V.

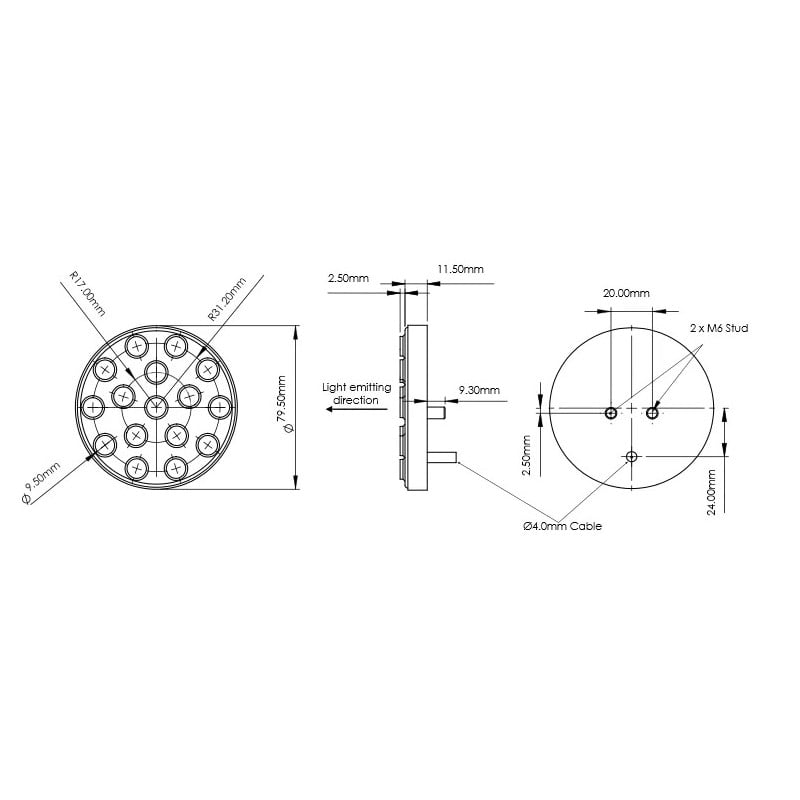

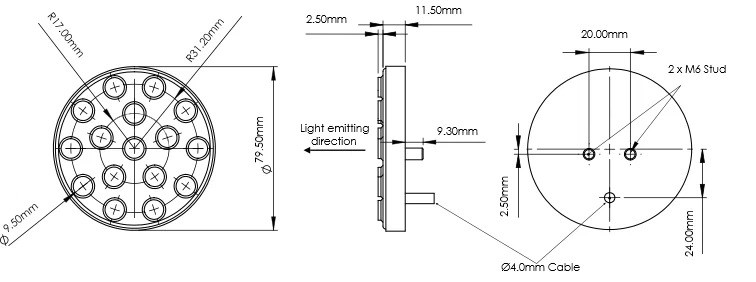

• Diametro: 79,5 mm.
• Spessore del corpo: 14 mm, esclusi i tasselli di montaggio.
• Peso: 120 g.
• Costruzione: stampaggio monoblocco in resina.
• Grado di protezione: IP65.
• Temperatura di funzionamento: da −10 a +105 °C.
• Temperatura di stoccaggio: da −40 a +125 °C.
• Collegamento: cavo da 190 mm con fili Mil-Spec Tipo 55, calibro 22 AWG.

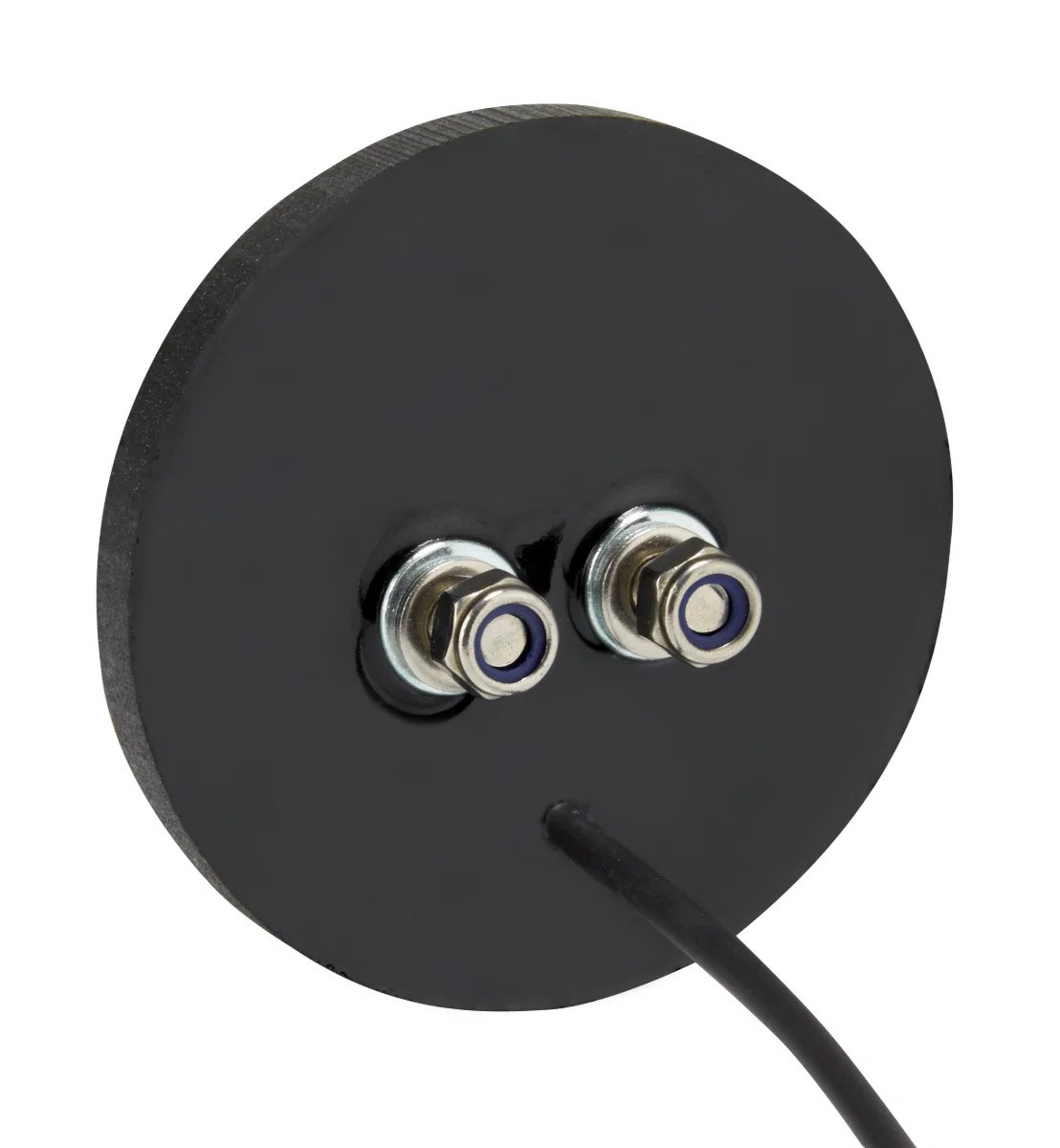

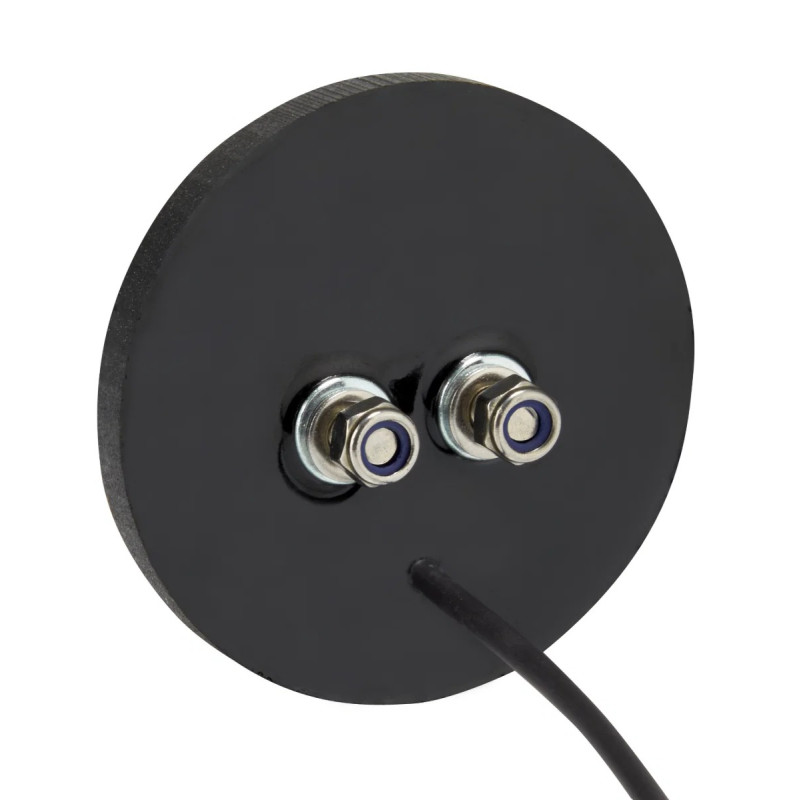

• Montaggio: due tasselli posteriori M6.

Montaggio e collegamento

Fissare la luce con i due tasselli M6 e il giunto in schiuma, rispettando una coppia di serraggio massima di 7 Nm. Effettuare il collegamento elettrico secondo le istruzioni Cartek, in base alla modalità di illuminazione o alla combinazione di funzioni desiderata.

In caso di utilizzo prolungato, la modalità fissa può rendere la luce calda al tatto. Per il montaggio in prossimità dello scarico, Cartek raccomanda esclusivamente la modalità di indicatore di direzione a 4 Hz.
