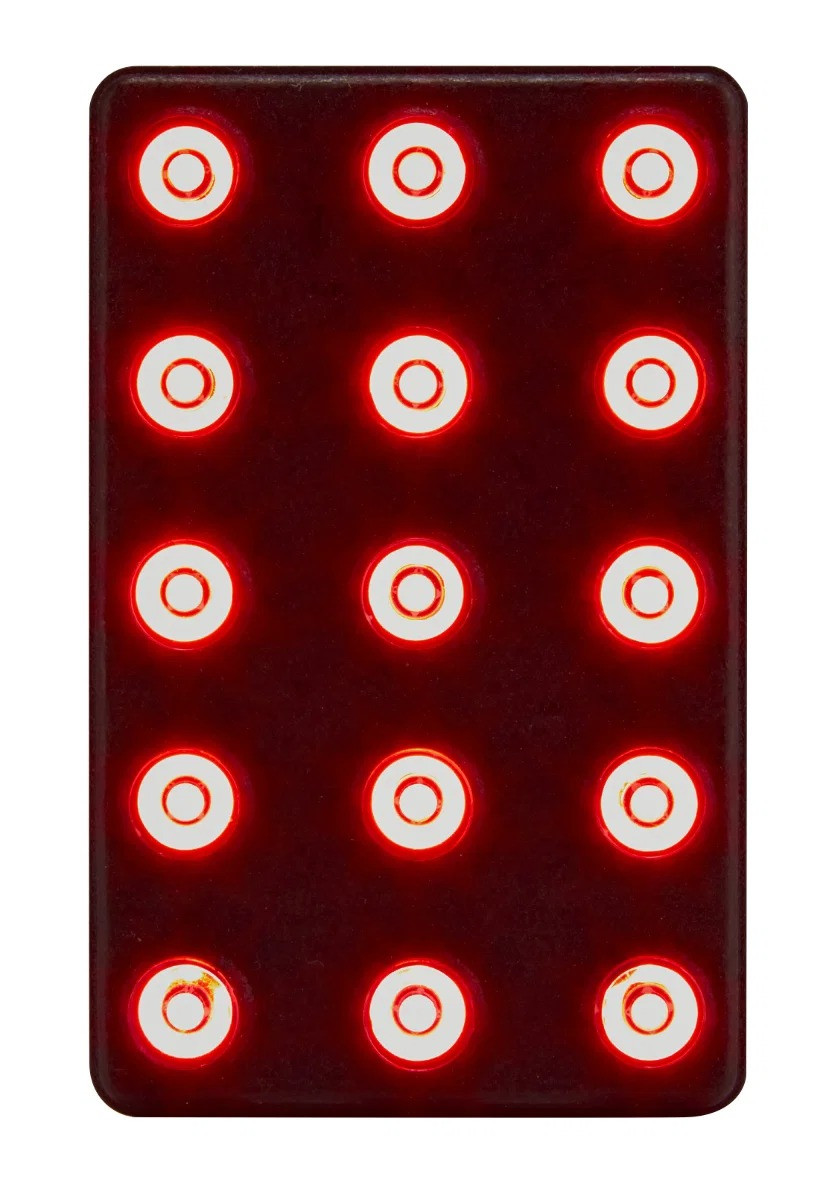

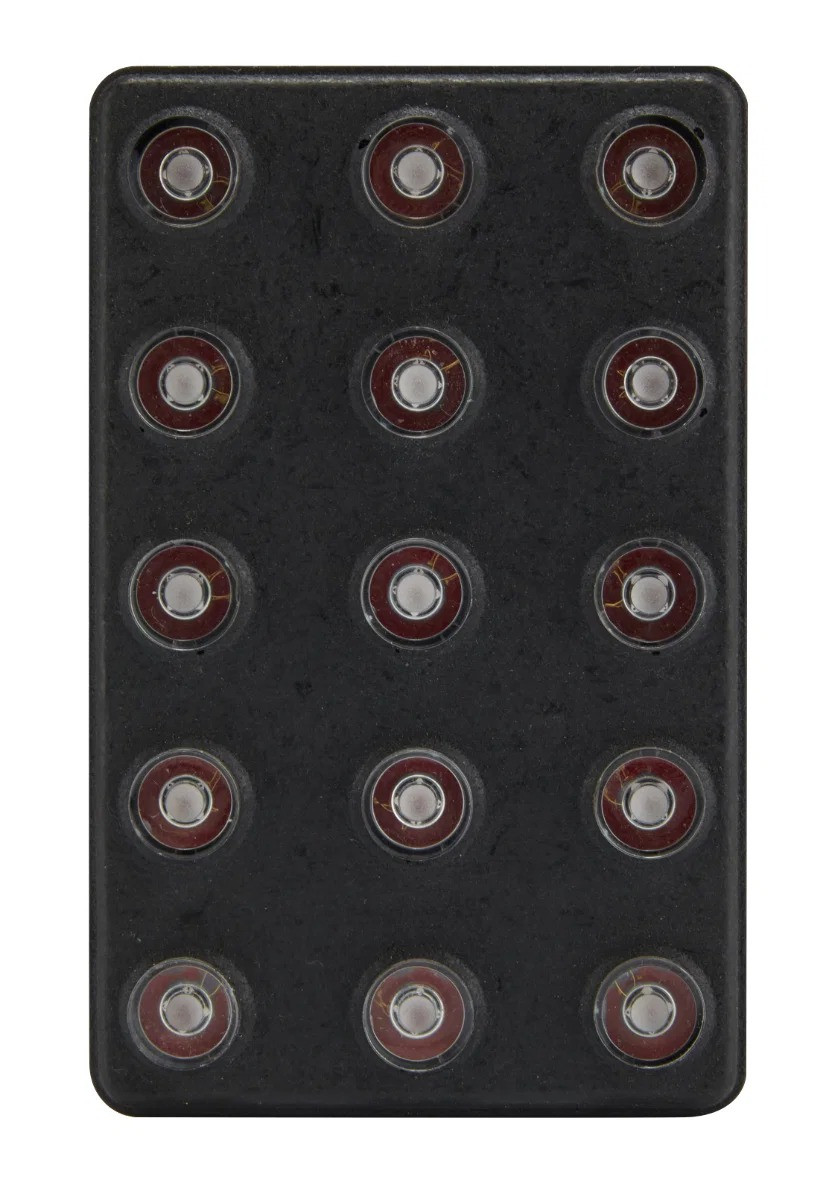

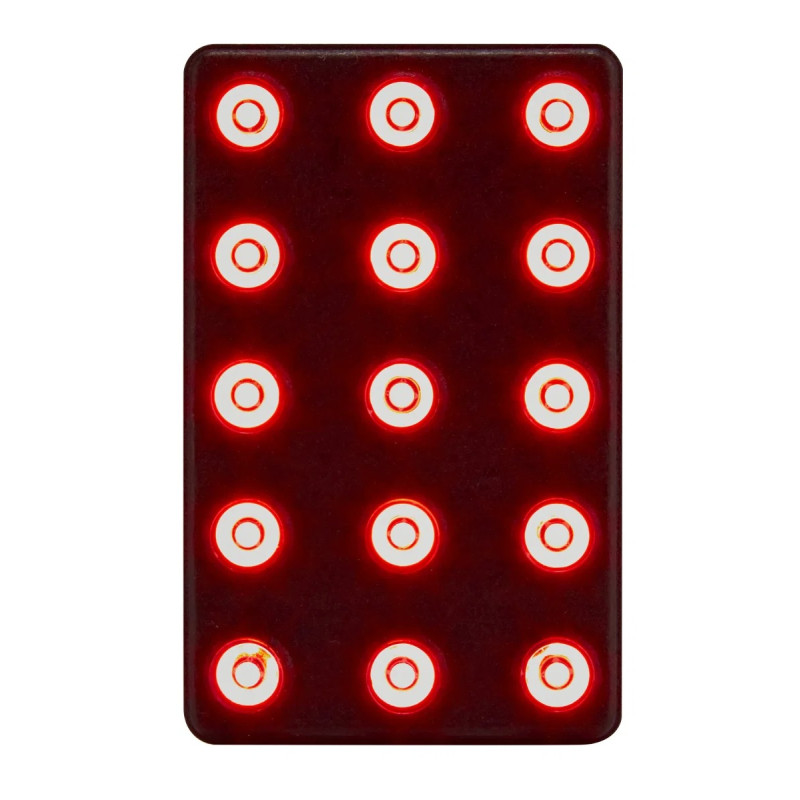

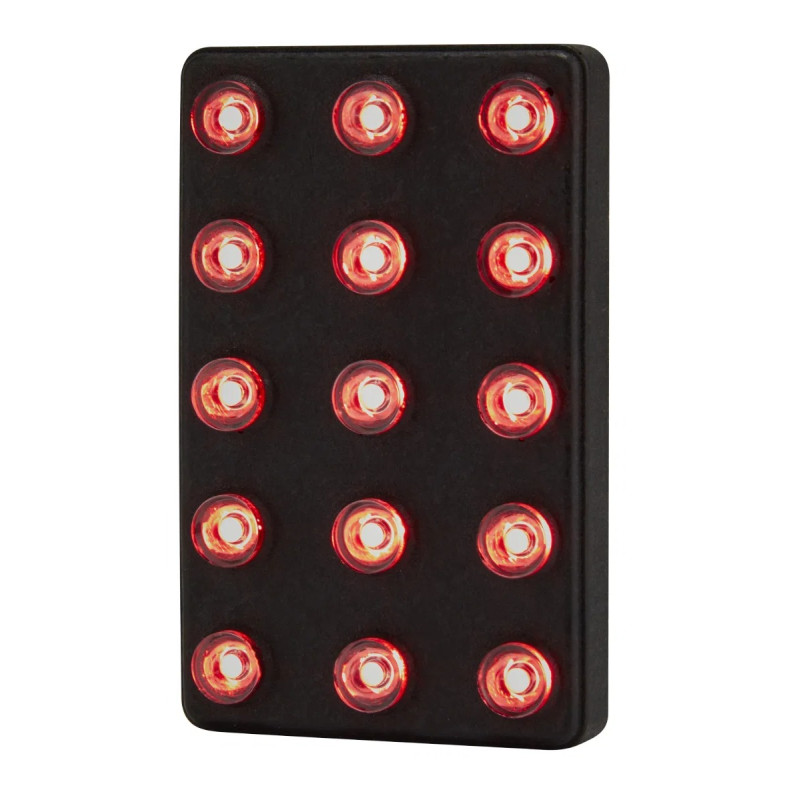

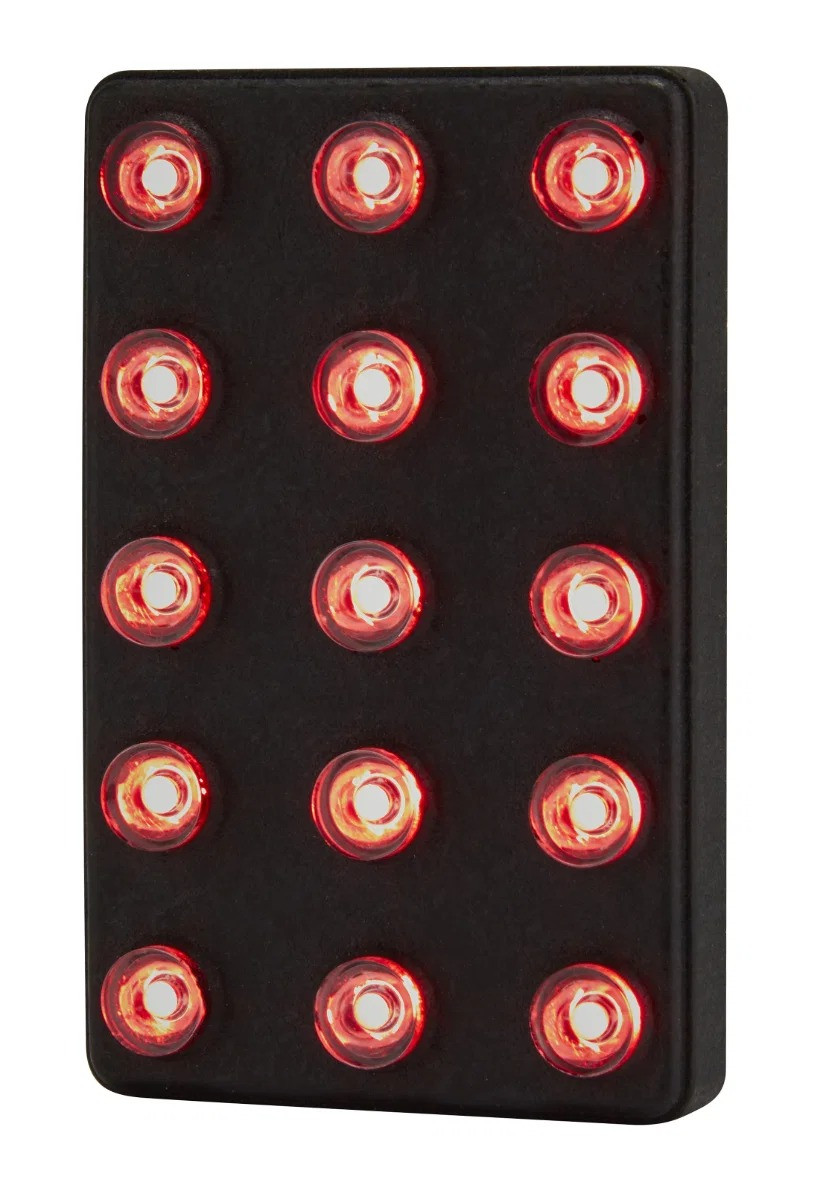

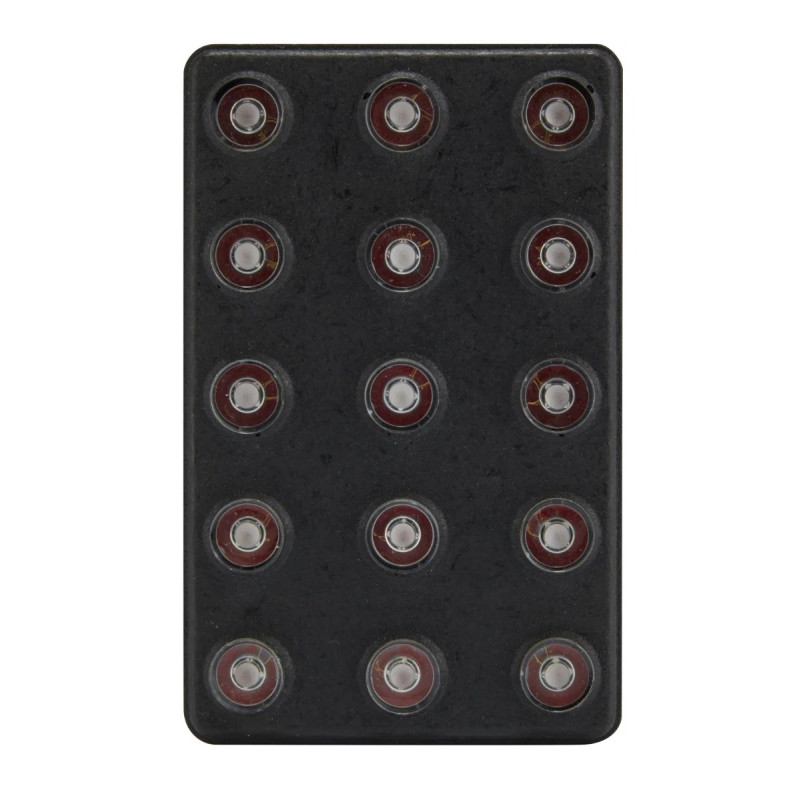

Il fanale della pioggia a LED rettangolare Cartek è progettato per l'indicatore di direzione posteriore dei veicoli da competizione. Omologato secondo la norma FIA 8874-2019, dispone di 15 LED rossi e funziona in modalità fissa o come indicatore di direzione a 4 Hz, a seconda del collegamento elettrico scelto.
La sua costruzione monoblocco in resina e la protezione IP65 lo rendono adatto alle condizioni d’uso in competizione. Il suo formato compatto consente il montaggio orizzontale o verticale, con montaggio tramite due tasselli posteriori M6.
Funzionamento e utilizzo
- Modalità fissa: illuminazione rossa continua.
- Modalità indicatore di direzione: quattro lampeggi al secondo, ovvero 4 Hz.
- Utilizzo combinato: possibilità di collegare la luce per garantire le funzioni di fanale della pioggia e luce di stop, secondo lo schema Cartek.
- Orientamento di montaggio: orizzontale o verticale.
Caratteristiche tecniche
- Marca: Cartek.
- Codice produttore: CK-LRS-15RM.
- Tipo: fanale della pioggia a LED rettangolare.
- Omologazione: FIA 8874-2019.
- Numero di omologazione: RL.009.22.
- Sorgenti luminose: 15 LED.
- Colore: rosso, lunghezza d’onda di 620 nm.
- Modalità: fissa o indicatore di direzione a 4 Hz.
- Tensione di alimentazione: da 11,3 a 15,6 V.
- Consumo: 700 mA a 12,5 V.

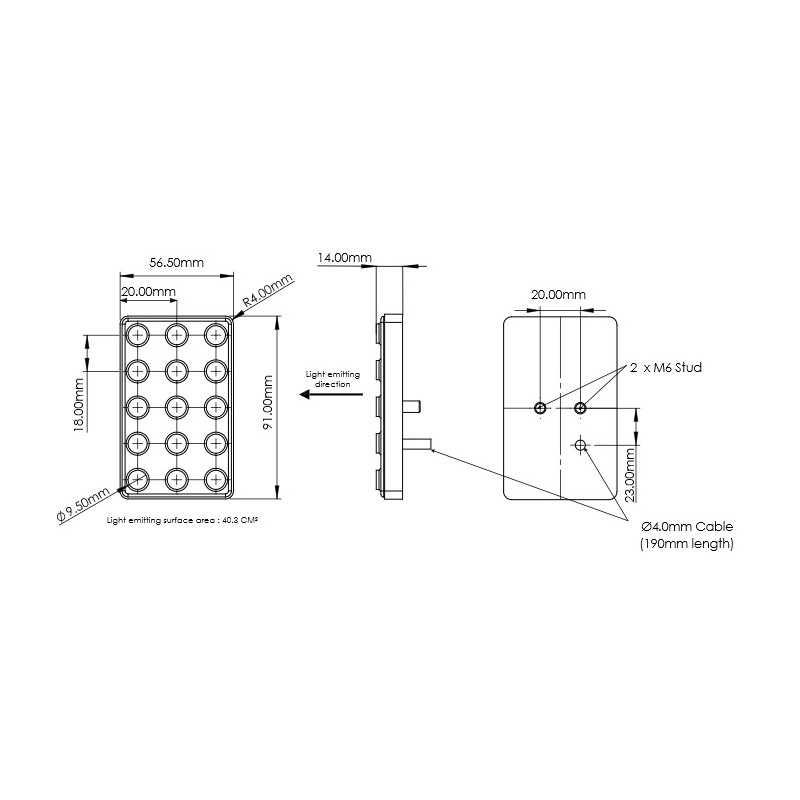

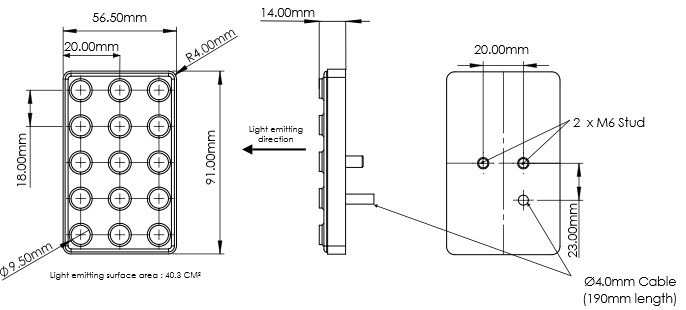

- Dimensioni del corpo: 91 × 56,5 × 14 mm, esclusi i tasselli di montaggio.
- Costruzione: stampaggio monoblocco in resina.
- Grado di protezione: IP65.
- Temperatura di funzionamento: da −10 a +105 °C.
- Collegamento: cavo da 190 mm con fili Mil-Spec Tipo 55, calibro 22 AWG.

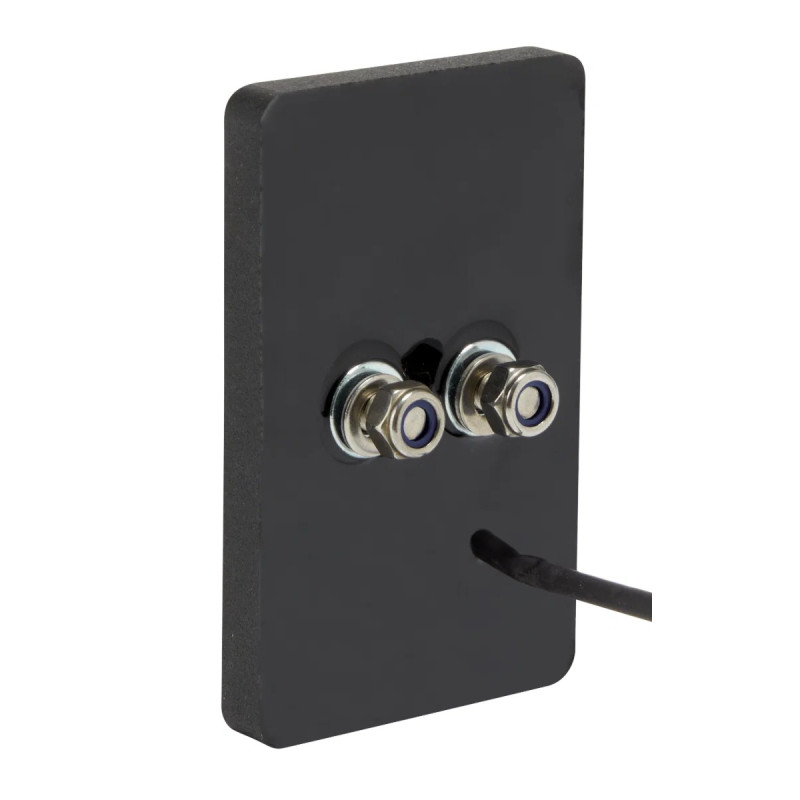

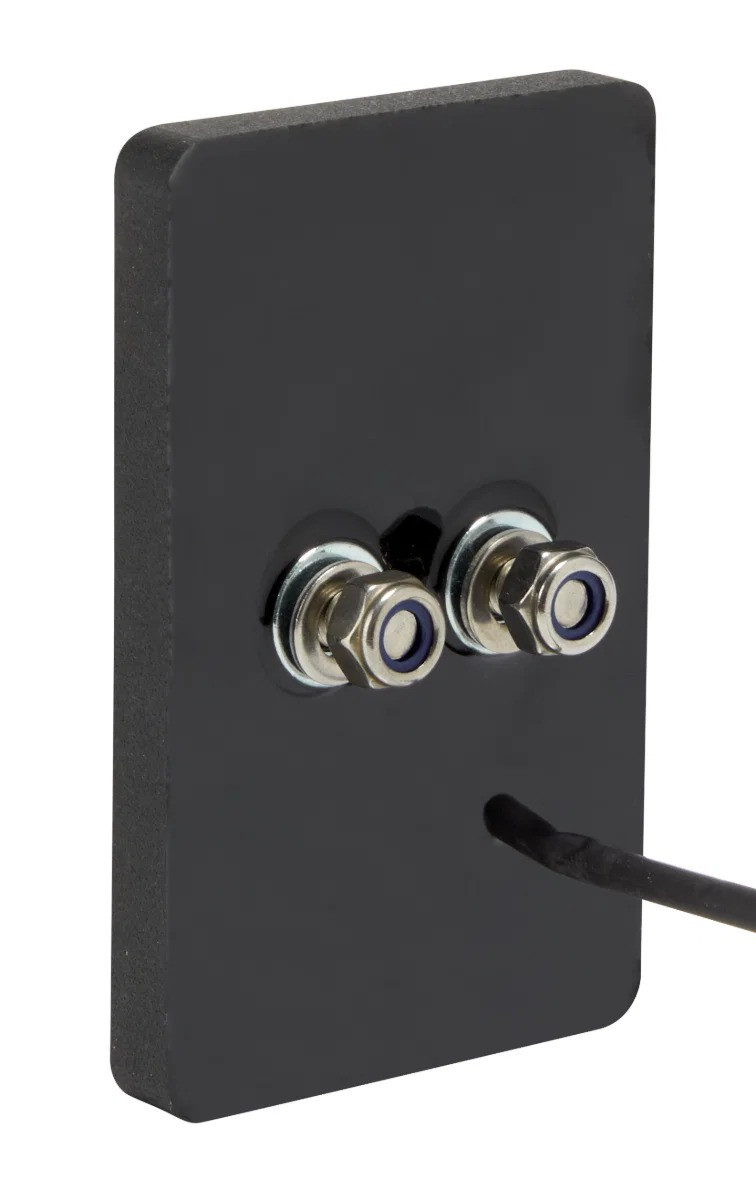

- Montaggio: due tasselli posteriori M6.
Montaggio e collegamento
Fissare la luce utilizzando i due tasselli M6 e il giunto in schiuma, senza superare una coppia di serraggio di 7 Nm. Effettuare il collegamento secondo le istruzioni Cartek, in base alla modalità di illuminazione desiderata.
Un funzionamento prolungato in modalità fissa può rendere la luce calda al tatto. Per un’installazione in prossimità dello scarico, Cartek raccomanda di utilizzare esclusivamente la modalità di indicatore di direzione a 4 Hz.
