Maître-cylindre de frein à main AP Racing double circuit Ø 17,8 mm
Référence :
AP-CP6026-91
Réf. fournisseur :
CP6026-91
Le maître-cylindre de frein à main AP Racing double circuit Ø 17,8 mm, référence CP6026-91, est conçu pour les installations de frein à main hydraulique à deux circuits, notamment lorsque la séparation diagonale du freinage doit être conservée. Sa construction à double extrémité permet d’actionner les deux circuits.
Caractéristiques techniques
- Marque : AP Racing.
- Référence fabricant : CP6026-91.
- Gamme : CP6026.
- Commande : Double extrémité.
- Fixation : Rotules aux deux extrémités.
- Diamètre du maître-cylindre : 17,8 mm — 0,70in.
- Couleur du collier d’identification : BLEU.
- Course totale : 2 × 12 mm.
- Entrée hydraulique : M10 × 1,0.
- Sortie hydraulique : M10 × 1,0.
- Course avant fermeture de l’alimentation : 0,69 à 1,09 mm — courte.
- Matière du corps : Alliage d’aluminium.
- Poids annoncé : 250 g.

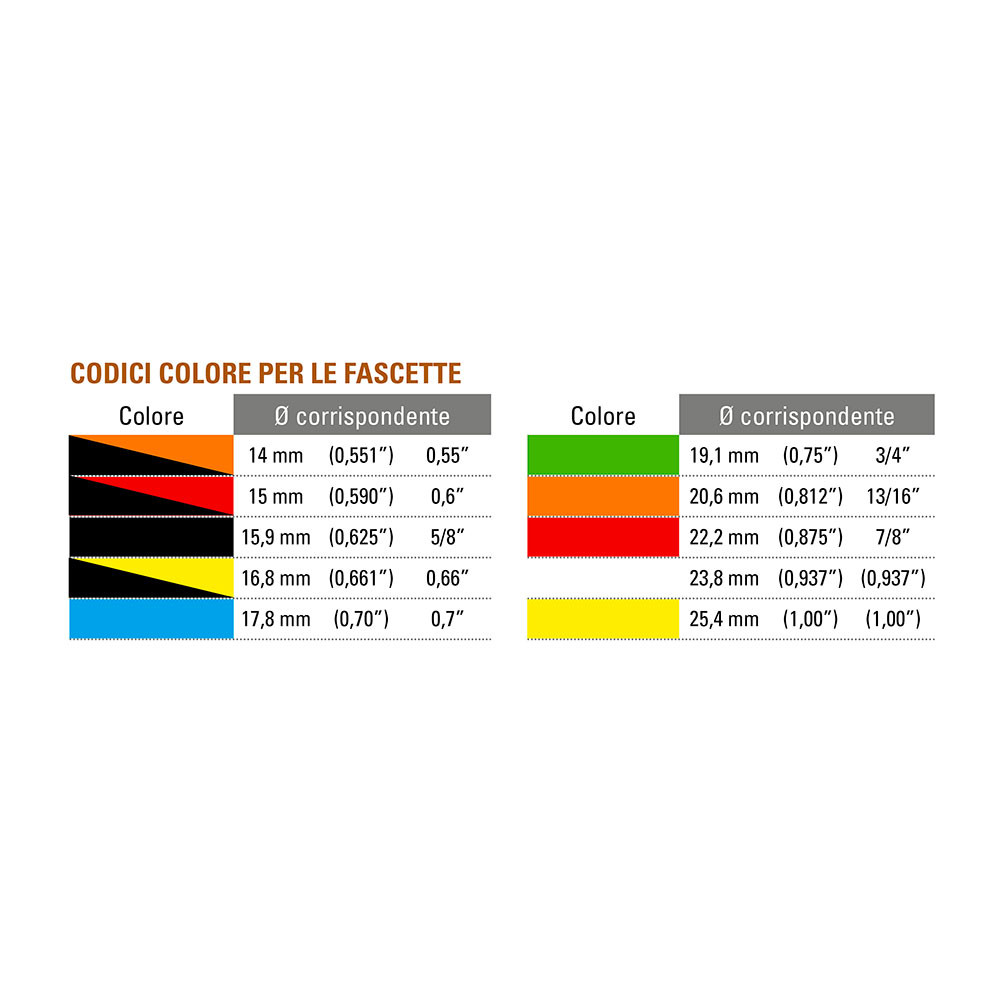

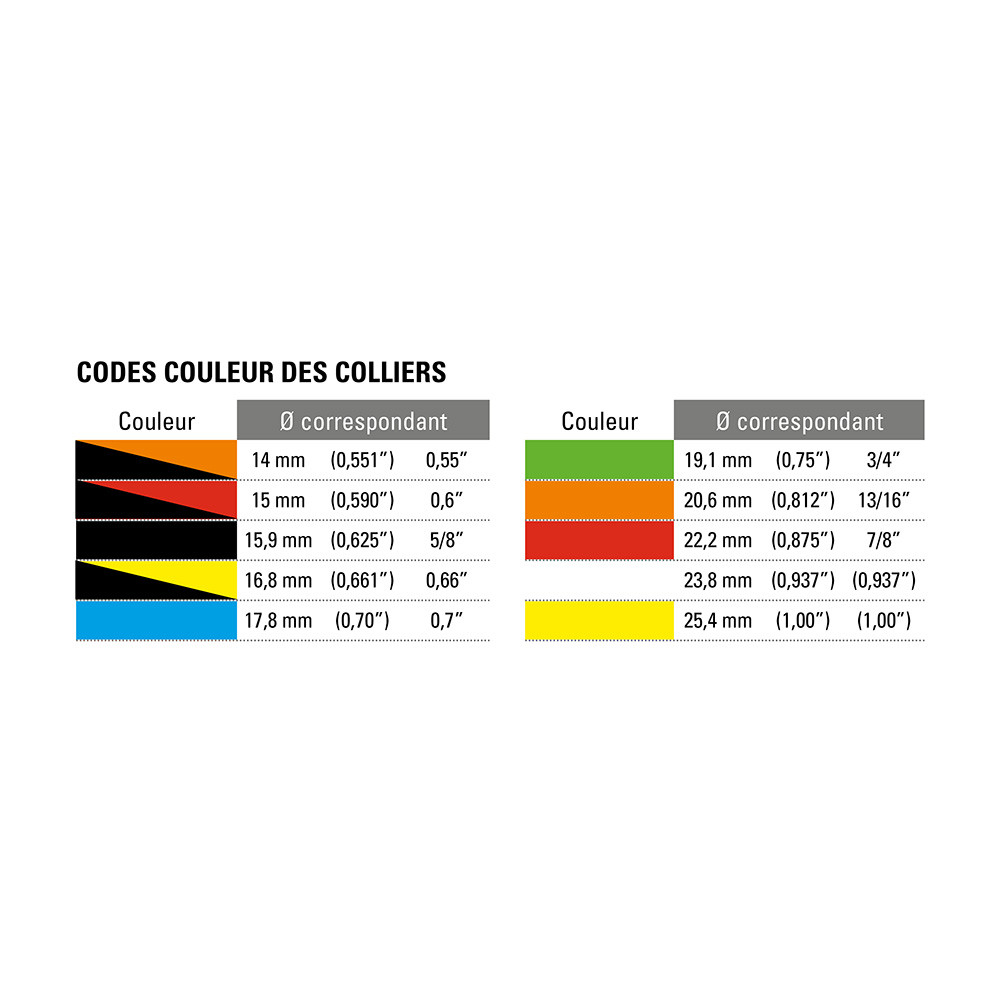

Identification des diamètres par couleur
Les maîtres-cylindres AP Racing sont livrés avec un petit collier plastique de couleur placé autour du corps pour faciliter l’identification de leur diamètre. La référence et le diamètre nominal sont également marqués sur le corps.
Le tableau suivant concerne les maîtres-cylindres à poussée. Cette référence porte un collier BLEU correspondant à 17,8 mm — 0,70in.
| Couleur | Diamètre en mm | Diamètre en pouces |
|---|---|---|
| NOIR / ORANGE | 14 mm | 0,551in |
| NOIR / ROUGE | 15 mm | 0,590in |
| NOIR | 15,9 mm | 0,625in — 5/8in |
| NOIR / JAUNE | 16,8 mm | 0,661in |
| BLEU | 17,8 mm | 0,70in |
| VERT | 19,1 mm | 0,75in — 3/4in |
| ORANGE | 20,6 mm | 0,812in — 13/16in |
| ROUGE | 22,2 mm | 0,875in — 7/8in |
| BLANC | 23,8 mm | 0,937in — 15/16inn |
| JAUNE | 25,4 mm | 1,00in |
Pièces détachées et kit de réparation
Référence du kit de réparation : AP Racing CP6025-91RK, vendu séparément.
Montage et raccordements
Prévoir une installation de frein à main hydraulique à deux circuits adaptée aux rotules de fixation. Ne pas intervertir les tiges ou composants internes entre les deux extrémités ni entre plusieurs maîtres-cylindres.

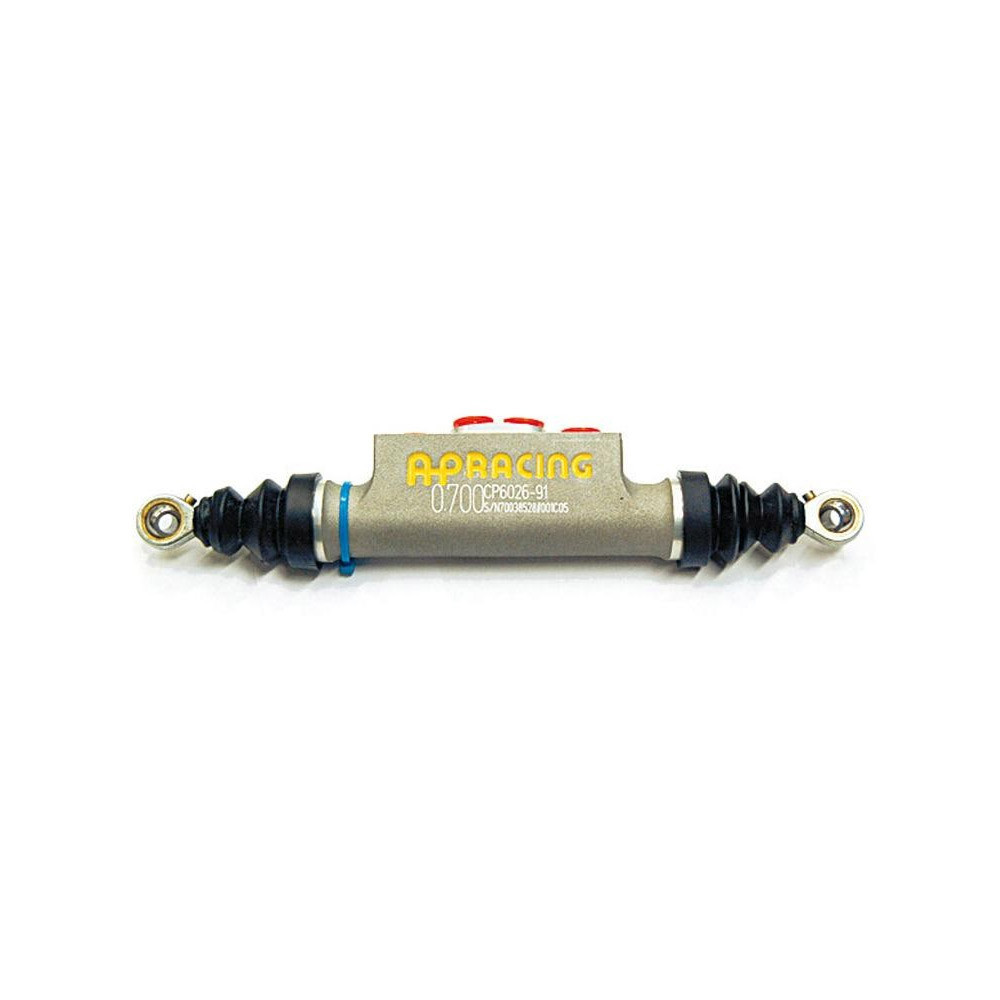

Photo et choix du maître-cylindre
La photo illustre la gamme AP Racing CP6026 et n’est pas contractuelle concernant la couleur du collier d’identification. Pour choisir le modèle adapté à votre montage, référez-vous à la référence et aux caractéristiques techniques renseignées dans cette fiche.
Avant de commander, vérifiez notamment le diamètre du maître-cylindre, les filetages, le type de fixation. En cas de doute, nos techniciens peuvent vous aider à choisir la référence adaptée à votre installation. N’hésitez pas à les contacter.
Points forts
- Double circuit : conçu pour les freins à main hydrauliques à deux circuits.
- Corps en alliage d’aluminium.
- Course de 12 mm à chaque extrémité.
- Fixation par rotules.
- Identification visuelle : collier BLEU pour le diamètre de 17,8 mm.
