Manomètre niveau de carburant VDO Cockpit Vision Ø52 mm 90 à 0,5 ?

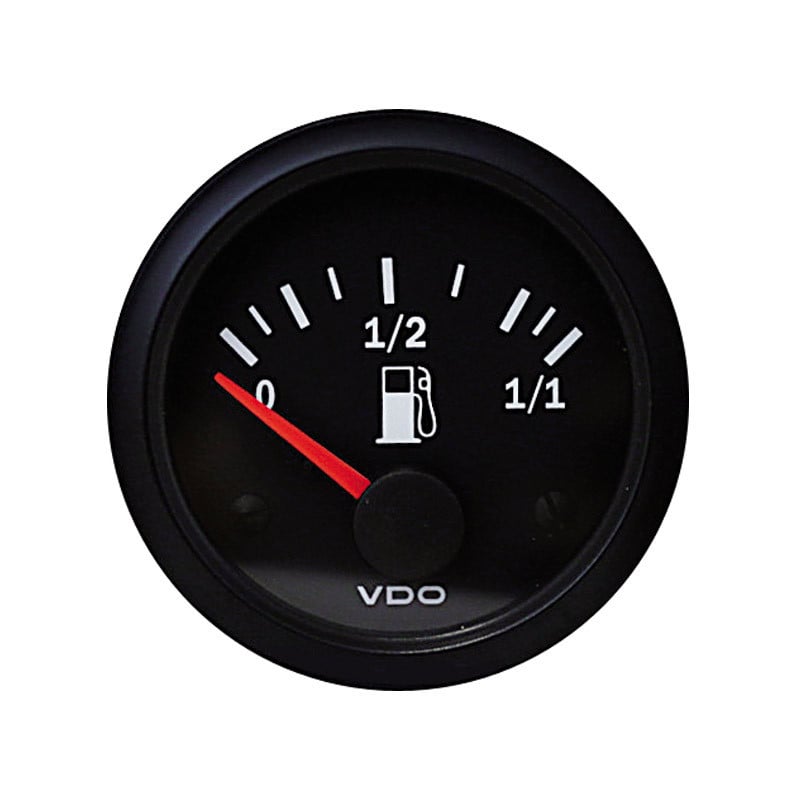

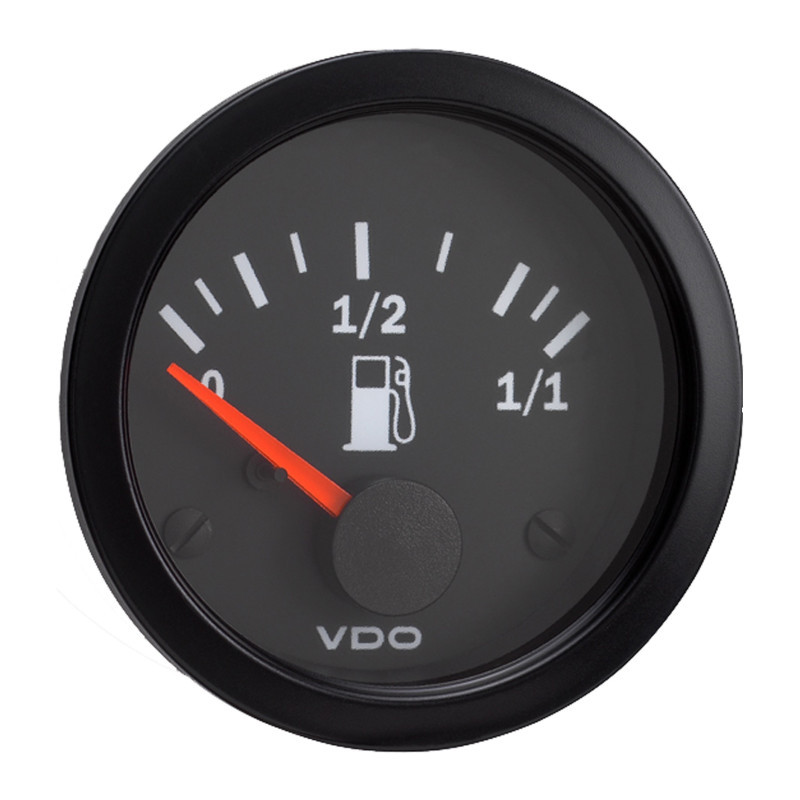

L'Manomètre niveau de carburant VDO Cockpit Vision affiche le niveau de carburant dans le réservoir sur un cadran noir. Son diamètre de perçage de 52 mm permet son intégration au tableau de bord. L’échelle indique le niveau du réservoir de vide à plein.

Le raccordement analogique utilise 90 à 0,5 ? (vide à plein). Vérifier la correspondance avec le signal ou la courbe de la sonde utilisée avant de réaliser le câblage.

Caractéristiques techniques

• Marque : VDO
• Référence fabricant : 301-010-001K
• Type : Manomètre niveau de carburant
• Gamme : Cockpit Vision
• Diamètre de perçage : 52 mm
• Plage d’affichage : Vide à 1/2 à plein
• Tension de fonctionnement : 11 à 16 V CC
• Cadran : Noir
• Signal analogique : 90 à 0,5 ? (vide à plein)
• Profondeur d’installation : 61 mm

Compatibilité et montage

Vérifier le diamètre de perçage, l’espace disponible derrière le tableau de bord et le schéma de raccordement. La compatibilité dépend du signal utilisé ; elle ne se déduit pas uniquement de la marque VDO. Vérifier la courbe de la sonde, qui doit correspondre à l’entrée de l’indicateur.
