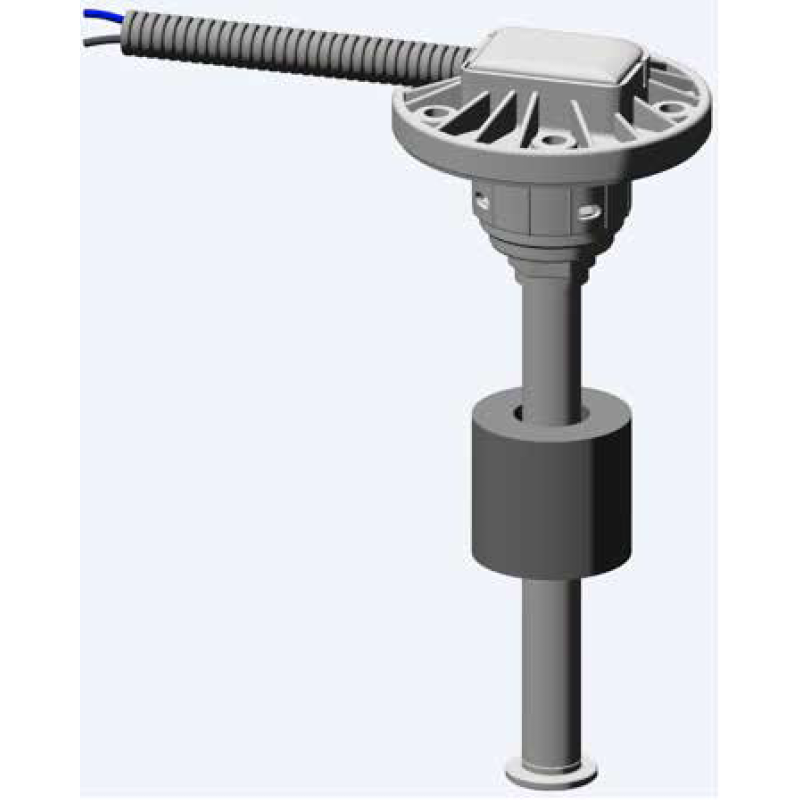

Jauge à carburant tubulaire VDO 350 mm - Bride SAE 54 mm

La jauge à carburant tubulaire VDO de 350 mm mesure le niveau du liquide dans le réservoir et transmet un signal résistif à un indicateur compatible. Son montage utilise une bride SAE à 5 trous sur cercle de fixation de 54 mm.

Cette sonde à contacts Reed délivre 91,0 ? ± 1,0 ? à vide et 1,0 ? ± 1,0 ? à plein. Sa longueur est fixe : elle doit être choisie en fonction de la profondeur disponible dans le réservoir et de l’espace nécessaire sous le tube.

Caractéristiques techniques

• Marque : VDO
• Référence fabricant : 2910002234100
• Type : Sonde de niveau tubulaire à contacts Reed
• Longueur du tube : 350 mm ± 2,0 mm
• Diamètre du tube : 40 mm
• Montage : Bride SAE à 5 trous, cercle de fixation 54 mm
• Résistance à vide : 91,0 ? ± 1,0 ?
• Résistance à plein : 1,0 ? ± 1,0 ?
• Tension de fonctionnement : 6 à 48 V
• Type de masse : Signal isolé de la masse
• Contact d’alerte : Sans
• Longueur réglable : Non
• Fluides documentés : Carburant et eau
• Conditionnement : 1 sonde
• Profondeur minimale de montage : 350 mm ± 2,0 mm + 4,0 mm

Compatibilité et montage

Vérifier la profondeur du réservoir, la bride et le sens de variation de la résistance de l’indicateur. Le cercle de fixation de 54 mm est distinct du diamètre de tube de 40 mm. Matériel de raccordement à prévoir séparément.
