Manomètre niveau de carburant VDO SingleViu Ø52 mm 0 à 90 ?

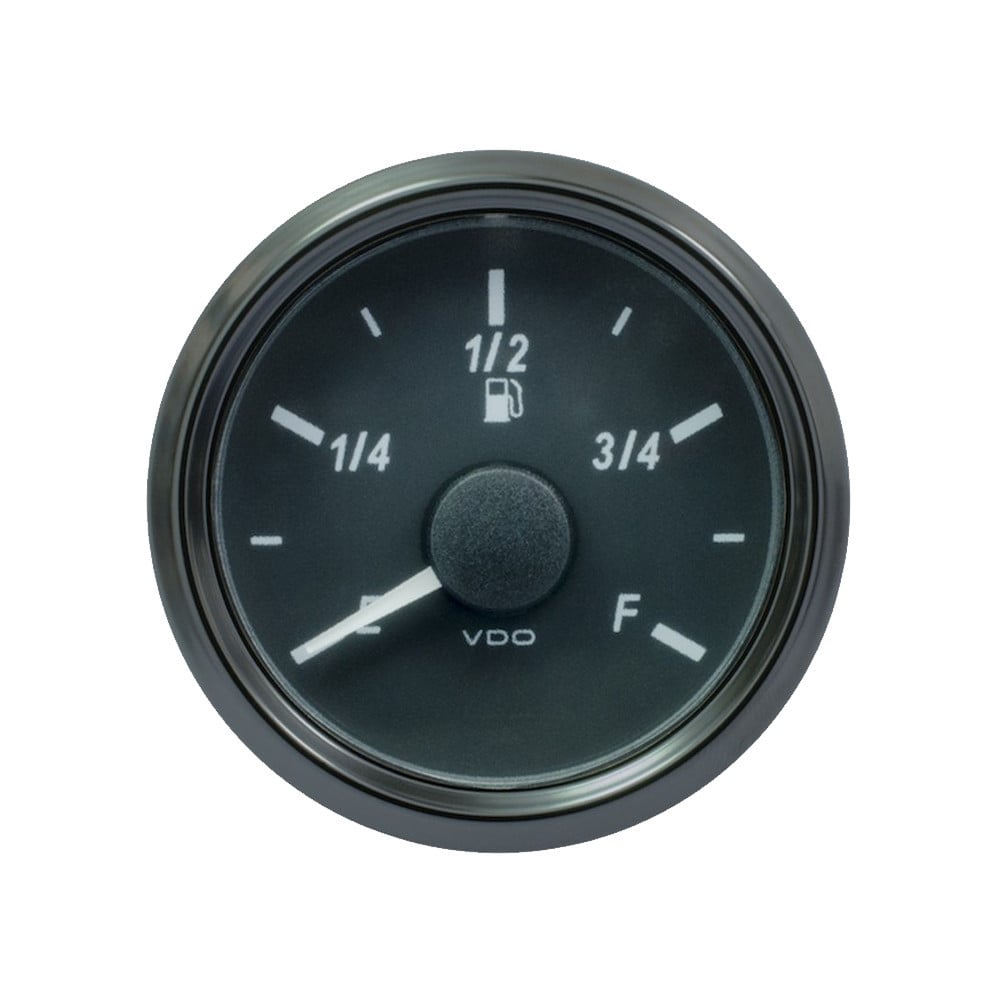

Le Manomètre niveau de carburant VDO SingleViu affiche le niveau de carburant dans le réservoir sur un cadran noir. Son diamètre de perçage de 52 mm permet son intégration au tableau de bord. L’échelle indique le niveau du réservoir de vide à plein.

Le raccordement analogique utilise 0 à 90 ? (vide à plein). Vérifier la correspondance avec le signal ou la courbe de la sonde utilisée avant de réaliser le câblage. La gamme SingleViu prend également en charge le bus CAN avec protocole SAE J1939. Le mode de fonctionnement doit correspondre à l’installation.

Caractéristiques techniques

• Marque : VDO
• Référence fabricant : A2C3833140001
• Type : Manomètre niveau de carburant
• Gamme : SingleViu
• Diamètre de perçage : 52 mm
• Plage d’affichage : Vide à 1/2 à plein
• Tension de fonctionnement : 8 à 32 V CC
• Cadran : Noir
• Signal analogique : 0 à 90 ? (vide à plein)
• Communication : Analogique ou CAN SAE J1939
• Connecteur : Molex à 8 broches
• Éclairage : LED
• Câble de raccordement : À commander séparément

Compatibilité et montage

Vérifier le diamètre de perçage, l’espace disponible derrière le tableau de bord et le schéma de raccordement. La compatibilité dépend du signal utilisé ; elle ne se déduit pas uniquement de la marque VDO. Vérifier la courbe de la sonde, qui doit correspondre à l’entrée de l’indicateur.
