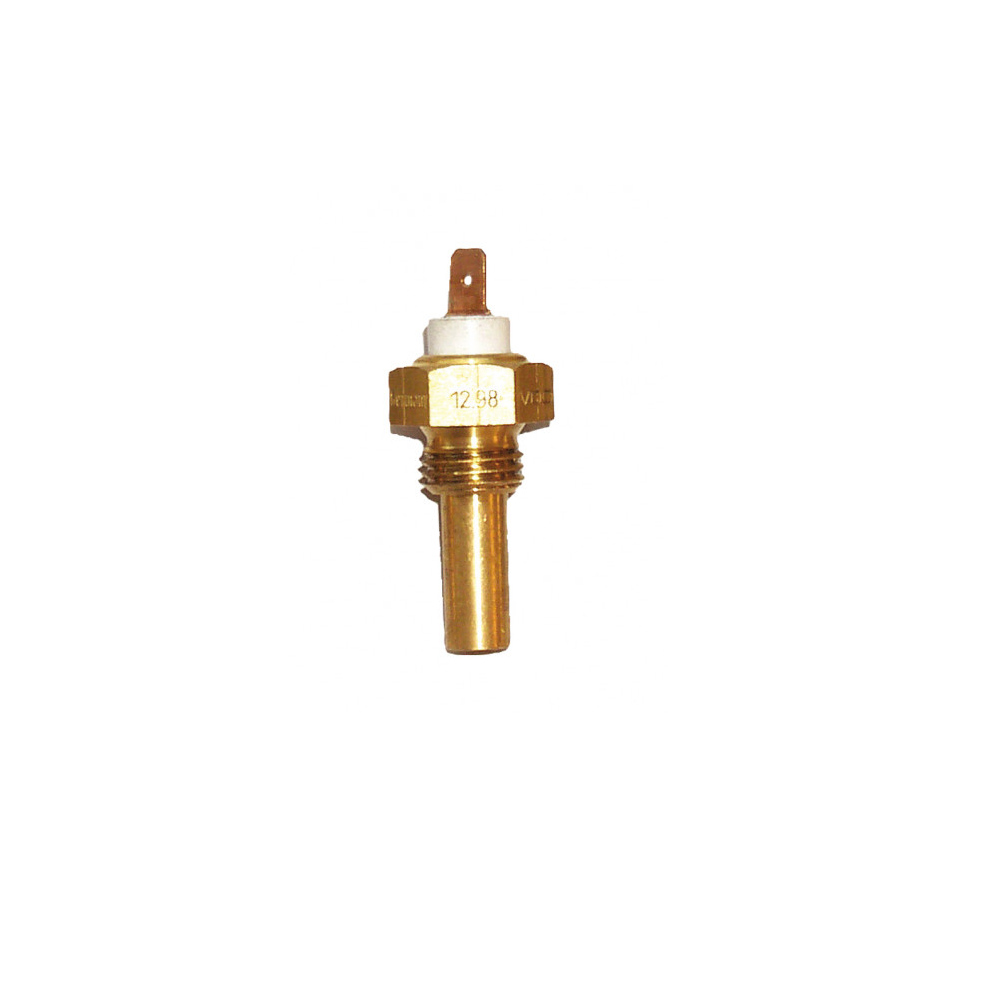

Sonde de température du liquide de refroidissement VDO +40 à 120 °C M10x100

Le sonde de température du liquide de refroidissement VDO à raccord M10x100 sert à la mesure de température du liquide de refroidissement. Il fonctionne sur la plage +40 à 120 °C et délivre un signal résistif destiné à un indicateur adapté.

La sortie 287,4 à 22,7 ? doit correspondre à la caractéristique électrique du manomètre ou de l’indicateur utilisé. Une plage d’affichage identique ne suffit pas à garantir la compatibilité. Cette version est dépourvue de contact d’alerte.

Caractéristiques techniques

• Marque : VDO
• Référence fabricant : 323-801-005-005D
• Type : Sonde de température du liquide de refroidissement
• Plage de mesure : +40 à 120 °C
• Filetage : M10x100
• Signal résistif : 287,4 à 22,7 ?
• Tension de fonctionnement : 6 à 24 V CC
• Contact d’alerte : Sans
• Type de masse : Masse par le corps de la sonde

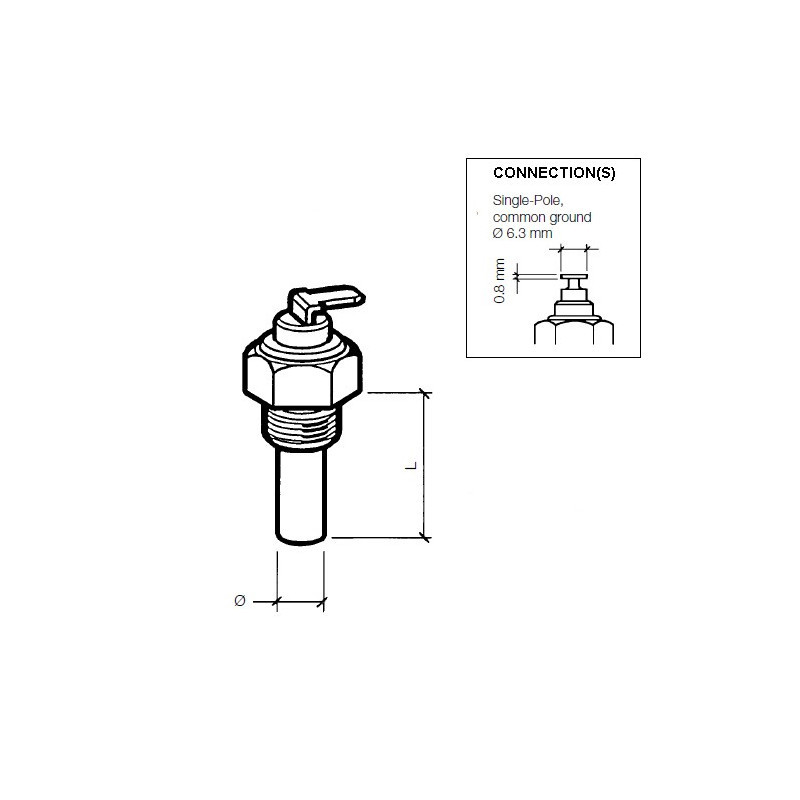

• Connexion de mesure : Fiche plate modèle T 6,3 x 0,8 mm

Compatibilité et montage

Vérifier le filetage M10x100, la courbe de résistance et le raccordement avant montage. Le corps doit conserver sa continuité électrique avec la masse du circuit.
