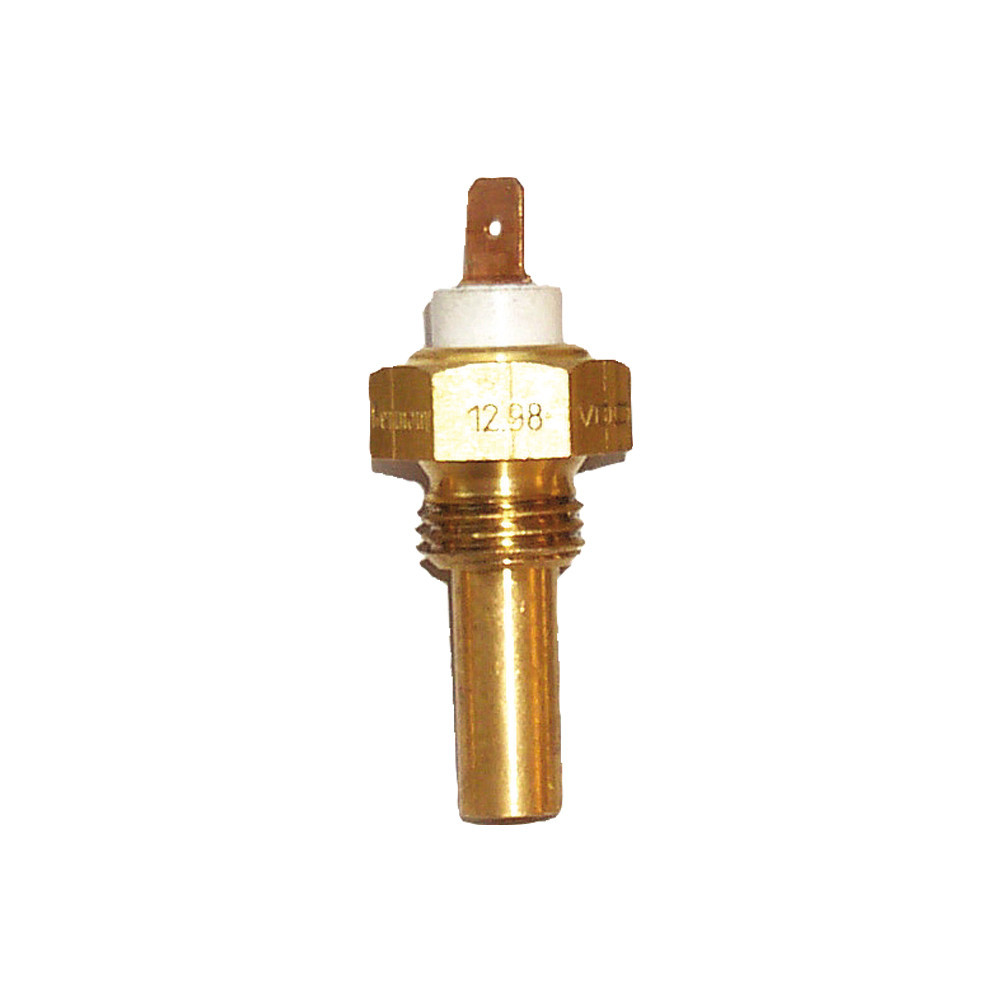

Sonde de température du liquide de refroidissement VDO +40 à 120 °C 1/4-18 NPTF

La mesure de température du liquide de refroidissement avec ce sonde de température du liquide de refroidissement VDO repose sur un signal résistif de 287,4 à 22,7 ?. Cette référence couvre +40 à 120 °C et utilise un raccord 1/4-18 NPTF.

La sortie 287,4 à 22,7 ? doit correspondre à la caractéristique électrique du manomètre ou de l’indicateur utilisé. Une plage d’affichage identique ne suffit pas à garantir la compatibilité. Cette version est dépourvue de contact d’alerte.

Caractéristiques techniques

• Marque : VDO
• Référence fabricant : 323-801-001-009N
• Type : Sonde de température du liquide de refroidissement
• Plage de mesure : +40 à 120 °C
• Filetage : 1/4-18 NPTF
• Signal résistif : 287,4 à 22,7 ?
• Tension de fonctionnement : 6 à 24 V CC
• Contact d’alerte : Sans
• Type de masse : Masse par le corps de la sonde

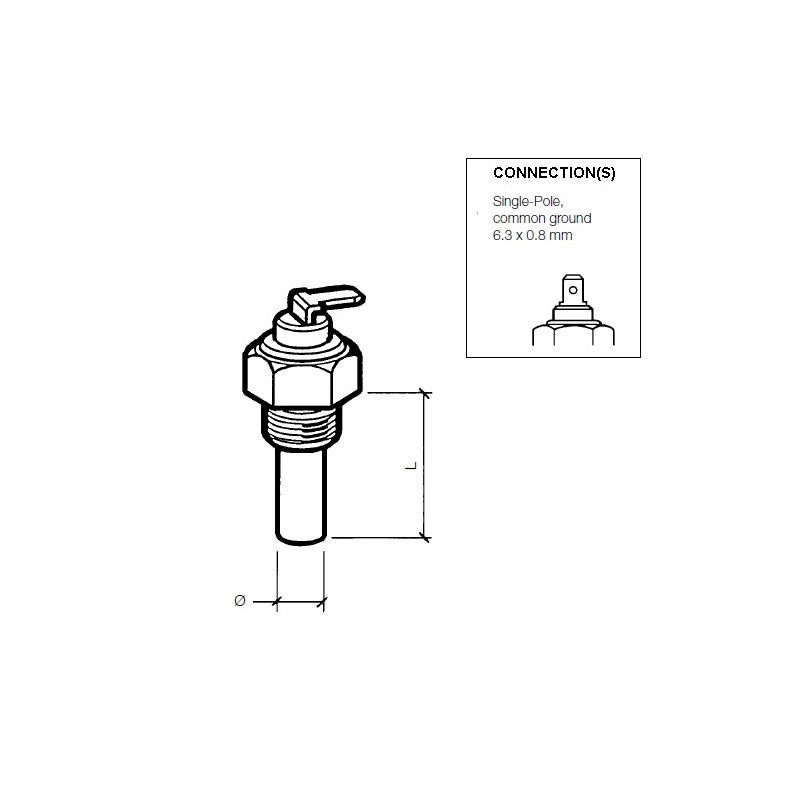

• Connexion de mesure : Fiche plate 6,3 x 0,8 mm

Compatibilité et montage

Vérifier le filetage 1/4-18 NPTF, la courbe de résistance et le raccordement avant montage. Le corps doit conserver sa continuité électrique avec la masse du circuit.
