Tableau de bord MOD 7 Evo XF Data

Ce tableau de bord MOD 7 EVO XF-DATA possède une configuration facile sans avoir besoin d'un ordinateur, tout se fait directement sur le dashboard.

Ses fonctionnalités principales sont:

- AFFICHAGE

• Ecran d'accueil avec image MOD7 RACING
• 2 pages d'informations si vous n'utilisez pas le rapport engagé
• 3 pages d'informations si vous utilisez le rapport engagé par calculs
• 4 pages d'informations si vous utilisez le rapport engagé pour boite séquentielle
• Bargraph sectionnel pour le régime moteur, avec zone rouge programmable

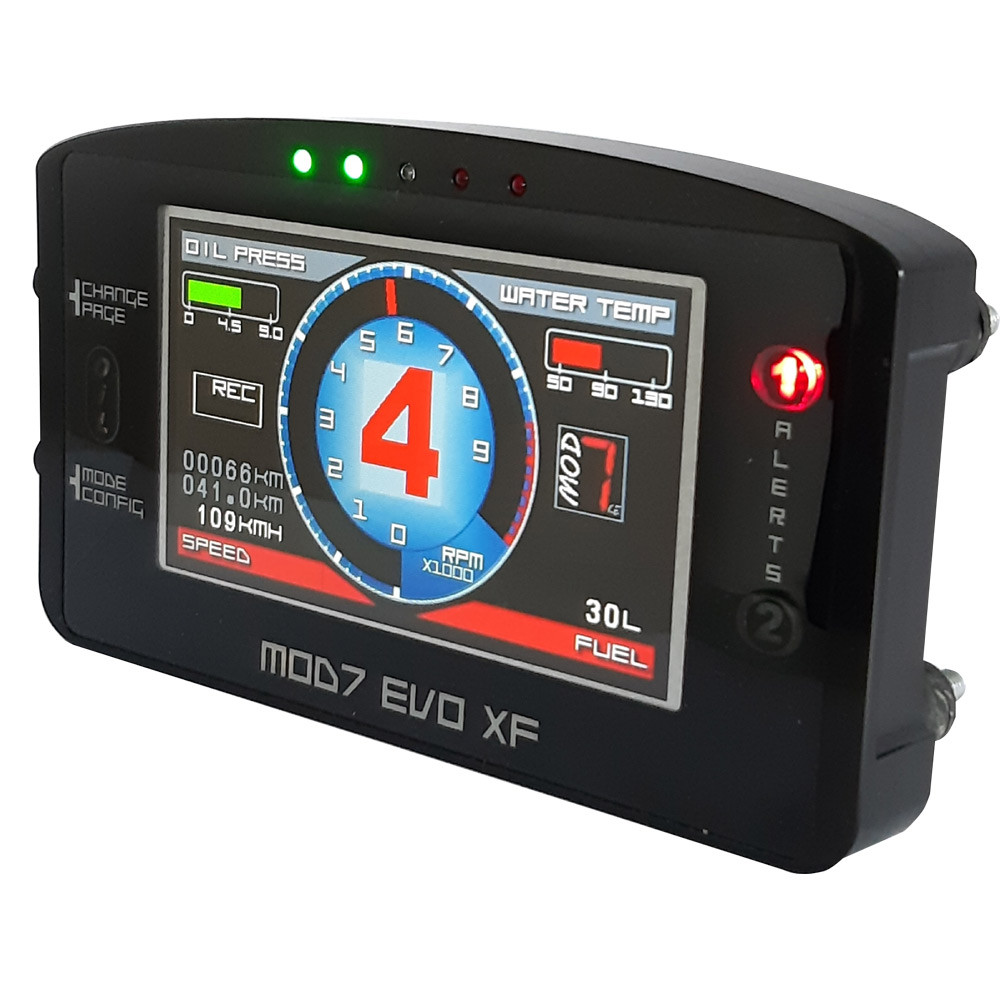

• Régime à aiguille nouveau design
• Pression d'huile et Température d'eau style vumètre (Bargraph horizontal)

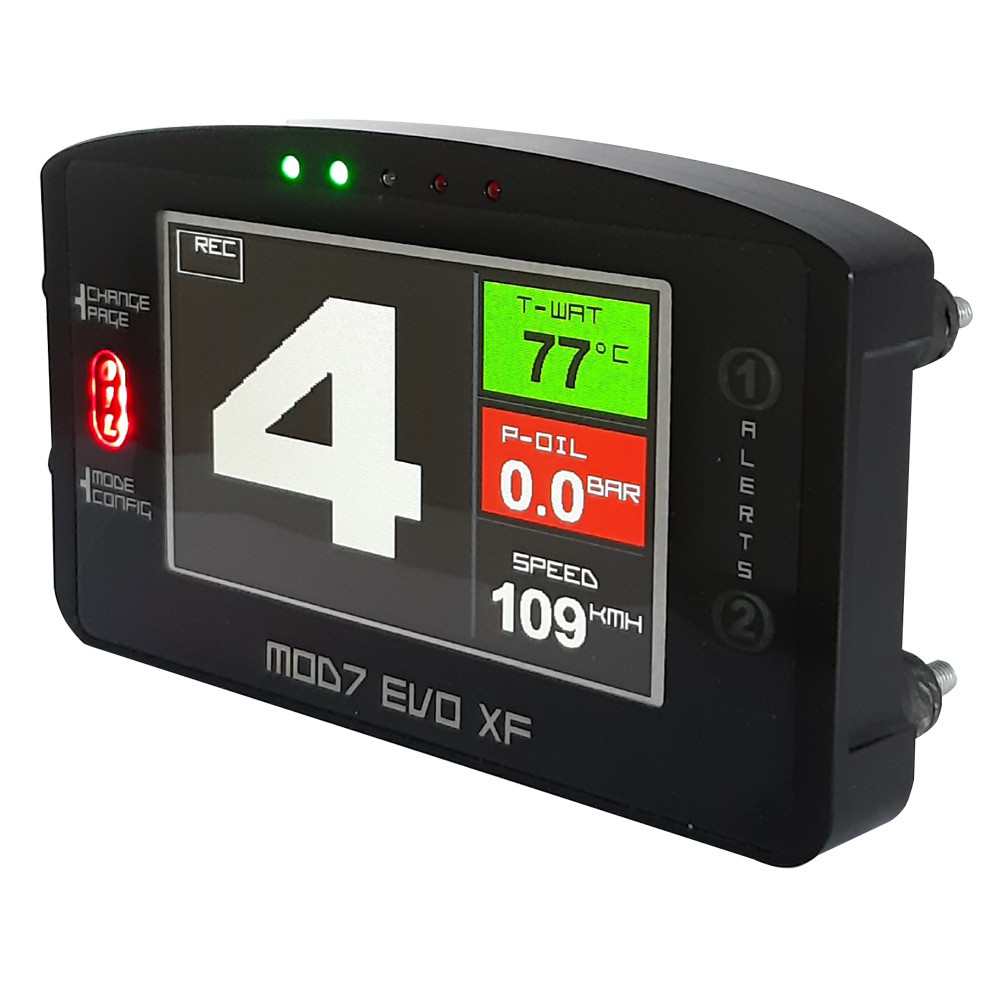

• Rapport engagé en très gros chiffre sur pages 3 et 4
• Luminosité de l'écran réglable sur 3 niveaux pour un confort optimal

- REGIME MOTEUR

• Affichage de 0 à 10000 tr/min

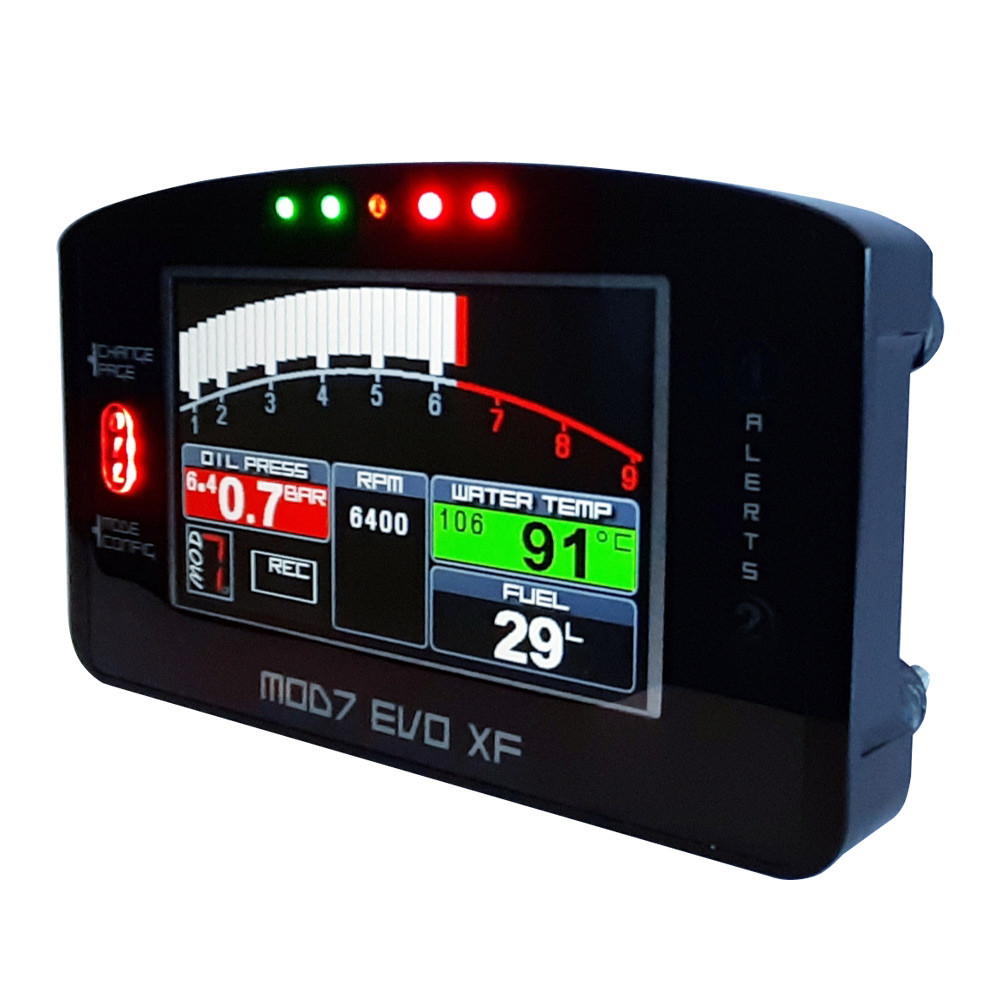

• Page1 : format Bargraph sectionnel jusqu'à 9000 tr/min avec zone rouge programmable
• Page2 : format Aiguille jusqu'à 10000 tr/mni
• Format digital jusqu'à 10000 tr/min
• Prise d'information en sortie du calculateur d'injection ou sur le primaire bobine
• Mémoire du régime maxi et affichage une fois le moteur coupé

- RAPPORT ENGAGE

• Pour boite séquentielle si activation de la 3ème fonction analogique
• Pour boite classique, H et Crabots, fonctionnant sans capteur par calculs entre régime et vitesse
• Auto-apprentissage des rapports en roulant

- SHIFT LIGHT

• 5 leds ultra-lumineuses : 2 vertes, 1 orange, 2 rouges
• Allumage progressif (séquentiel), puis clignotement lorsqu'elles sont toutes allumées
• Chaque led reçoit son propre régime d'allumage

- TEMPERATURE D'EAU

• Lecture possible de la sonde d'origine de l'auto avec correction possible (ré-étalonnage)
• Alerte 1 de température élevée programmable à led rouge
• Changement de la couleur d'affichage VERT > ROUGE en cas d'alerte
• Mémoire de la température maxi et affichage permanent en Page 1
• Lecture possible d'une sonde MOD7 avec connecteur

- PRESSION D'HUILE

• Nécessite un capteur VDO 10 bars (non fourni)
• Alerte OIL programmable à led rouge pour pression faible de 0,5 à 2,0 bars
• Changement de la couleur d'affichage VERT > ROUGE en cas d'alerte
• Mémoire de la pression maxi et affichage permanent en Page 1

- 3ème FONCTION ANALOGIQUE à PROGRAMMER soit
- RAPPORT ENGAGE

• Fonctionne pour boîte séquentielle à potentiomètre
• Affichage sur toutes les pages dans 2 formats
• Affiche R, N, 1, 2, 3, 4, 5 et 6

- JAUGE ESSENCE

• Lecture de la jauge essence d'origine de l'auto
• Affichage en page 2
• Programmation par palier de 10 litres de 00 à 60 litres maxi

- PRESSION D'ESSENCE

• Lecture d'un capteur VDO 10 bars (non fourni)
• Affichage en page 1
• Alerte pression faible AL2 à led orange programmable de 2,5 à 4,0 bars

- PRESSION DU TURBO

• Lecture d'un capteur VDO 2 bars (non fourni)
• Affichage en page 1
• Alerte pression élevée AL2 à led orange programmable de 0,5 à 2,0 bars

- VITESSE

• Affichage jusqu'à 300 km/h en page 2
• Lecture du capteur magnétique 'ils' fourni avec son aimant
• Réglage de la circonférence des roues motrices de 1m40 (10") à 2m30 (21")
• Mémoire de la vitesse maxi et affichage une fois le moteur coupé

- DISTANCES

Distance totale parcourue jusqu'à 50000km
Trip journalier jusqu'à 999,9km avec remise à 0.0 manuelle

- ANALYSE DES DONNEES

• Intégre l'option d'aquisition des données embarquées en standard
• Acquisition des fonctions Régime, Vitesse, Rapport, Température d'eau, Pression d'huile
• Acquisition toutes les 0,2ms (5 fois par seconde)
• Durée d'enregistrement maxi : 2 heures
• Lecture après enregistrement directement sur l'écran du dashboard
• Arrêt / Reprise des enregistrements sans effacement

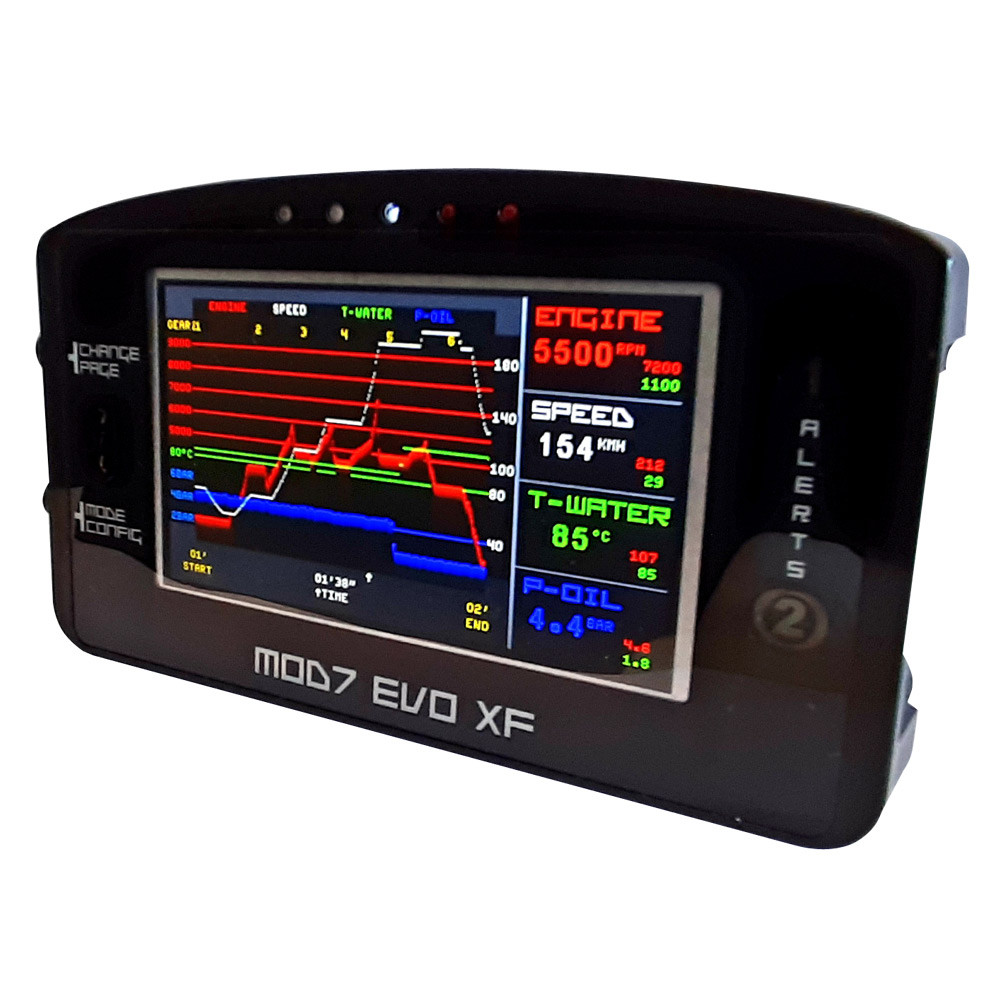

• Ecran de visualisation divisé en 2 : Graphique et Valeurs numériques
• Fixation par 4 silent blocs

Dimensions: 160x92x19mm
Poids total avec capteurs et faisceaux: environ 380g
