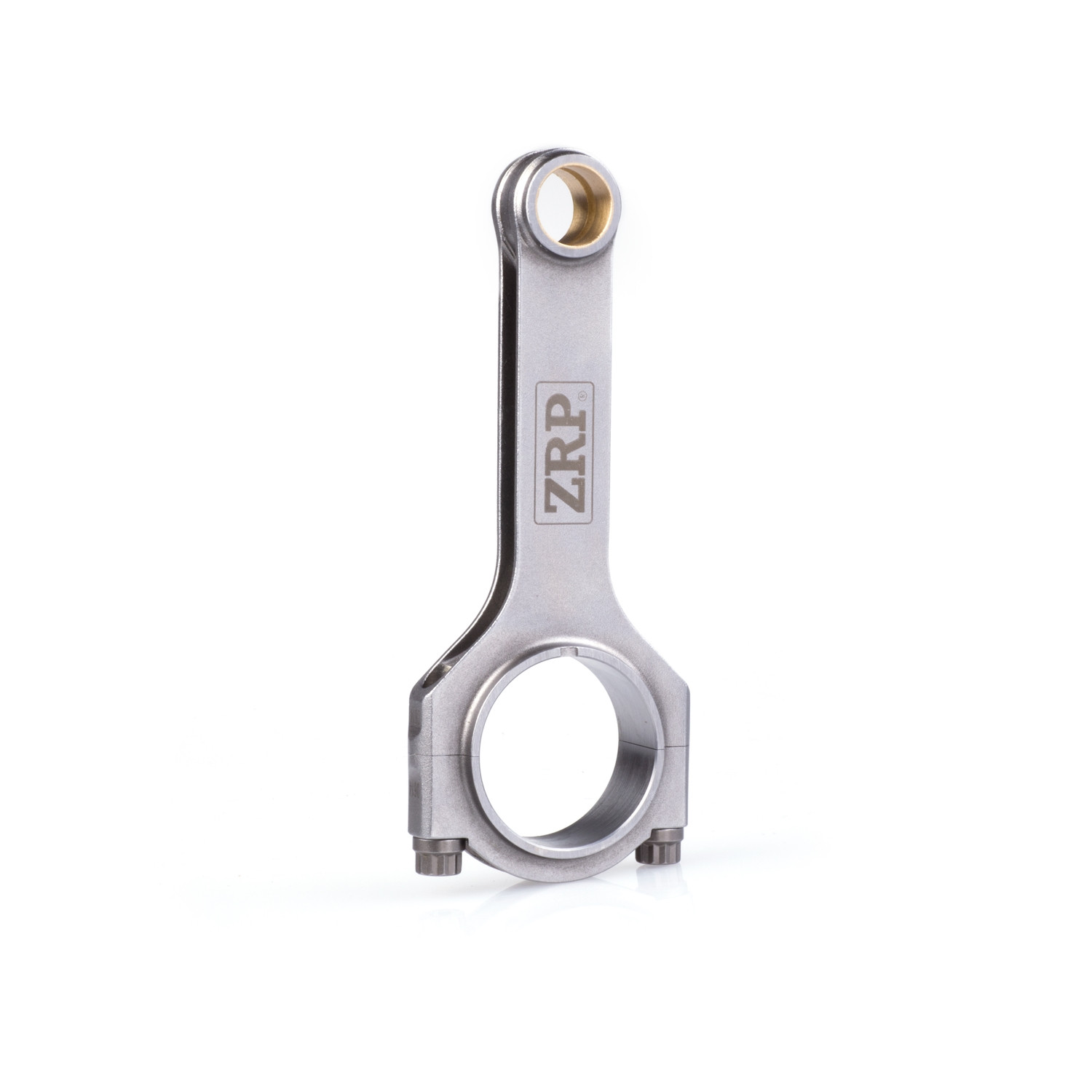

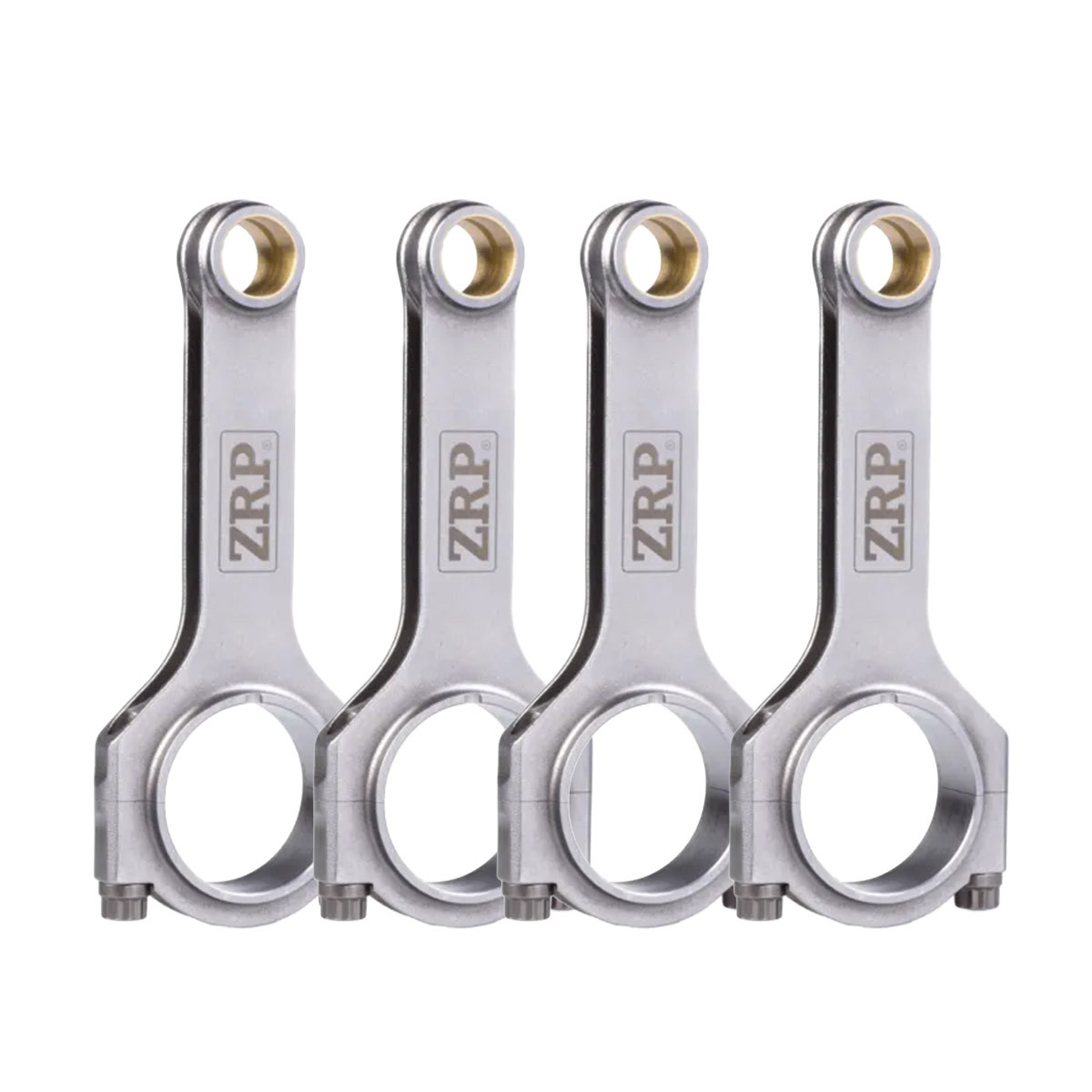

Biella forgiata a H ZRP Peugeot 206 RC 2.0 16V EW10J4S – set da 4

Le bielle forgiate in H ZRP per Peugeot 206 RC 2,0 L 16V con motore EW10J4S (RFK) sono progettate per le elaborazioni del motore che richiedono resistenza meccanica e tenuta agli alti regimi. Realizzate in acciaio 4340 ad alta resistenza, presentano un interasse di 139 mm e sono predisposte per assi del pistone da 21 mm.

Il loro piede della biella nervato limita le deformazioni sotto le sollecitazioni inerziali, contenendo al contempo la massa. Gli anelli della biella presentano una scanalatura radiale che funge da riserva d’olio. Il set di 4 bielle R-PEU-003H comprende le viti e i bulloni ARP2000 da 3/8", il lubrificante per il montaggio ARP e le istruzioni.

Caratteristiche tecniche

• Marca: ZRP
• Codice produttore: R-PEU-003H
• Applicazione: Peugeot 206 RC 2,0 L 16V
• Codice motore: EW10J4S (RFK)
• Gamma: Standard Series
• Protilo: a H, H-Beam
• Materiale: acciaio forgiato 4340
• Lunghezza tra gli alberi: 139,00 mm
• Diametro dell'asse del pistone: 21,00 mm
• Larghezza della testa della biella: 24,18 mm
• Piede della biella: nervato
• Boccole del piede della biella: bronzo legato con scanalatura per l'ingrassaggio
• Viti e bulloni: ARP2000 da 3/8"
• Resistenza alla trazione dichiarata delle viti e dei bulloni: 220.000 psi
• Peso dichiarato per biella: 493 g
• Accoppiamento in peso: ± 1 g
• Confezione: set di 4 bielle

Progettazione e produzione

• Corpo e cappello forgiati separatamente: costruzione in due pezzi.
• Piede della biella nervato: migliore resistenza alle sollecitazioni inerziali.
• Testate a doppia nervatura e con spalla: rinforzo della testa della biella.
• Atacci di centraggio: riposizionamento preciso della testa della biella durante il rimontaggio.
• Scanalature sui fianchi di battuta: alleggerimento delle zone interessate.
• Trattamenti termici in più fasi: resistenza, stabilità dimensionale e resistenza alla fatica.
• Granigliatura: miglioramento della resistenza alla fatica.
• Controllo mediante magnetoscopia: individuazione di difetti nei pezzi forgiati.
• Lavorazione CNC: precisione dichiarata fino a 0,0002", pari a circa 0,005 mm.
• Tolleranza interasse: inferiore a 0,001", ovvero 0,0254 mm.
• Controllo della flessione e della torsione: verifica della geometria.
• Analisi agli elementi finiti: studio al computer delle sollecitazioni.

Montaggio sul motore EW10J4S

Prima dell’assemblaggio, verificare la corrispondenza di pistoni, alberi, cuscinetti e manovelle con le dimensioni delle bielle. Verificare i giochi di funzionamento e gli spazi liberi del gruppo mobile. Attenersi alle istruzioni di ingrassaggio e serraggio delle viti e bulloni ARP2000 in dotazione.

Punti di forza

• Acciaio forgiato 4340 e protilo a H.
• Piede della biella nervato.
• Interasse di 139 mm e asse del pistone da 21 mm.
• Viti e bulloni ARP2000 inclusi.
• Set di 4 bielle accoppiate con tolleranza di peso di ± 1 g.
