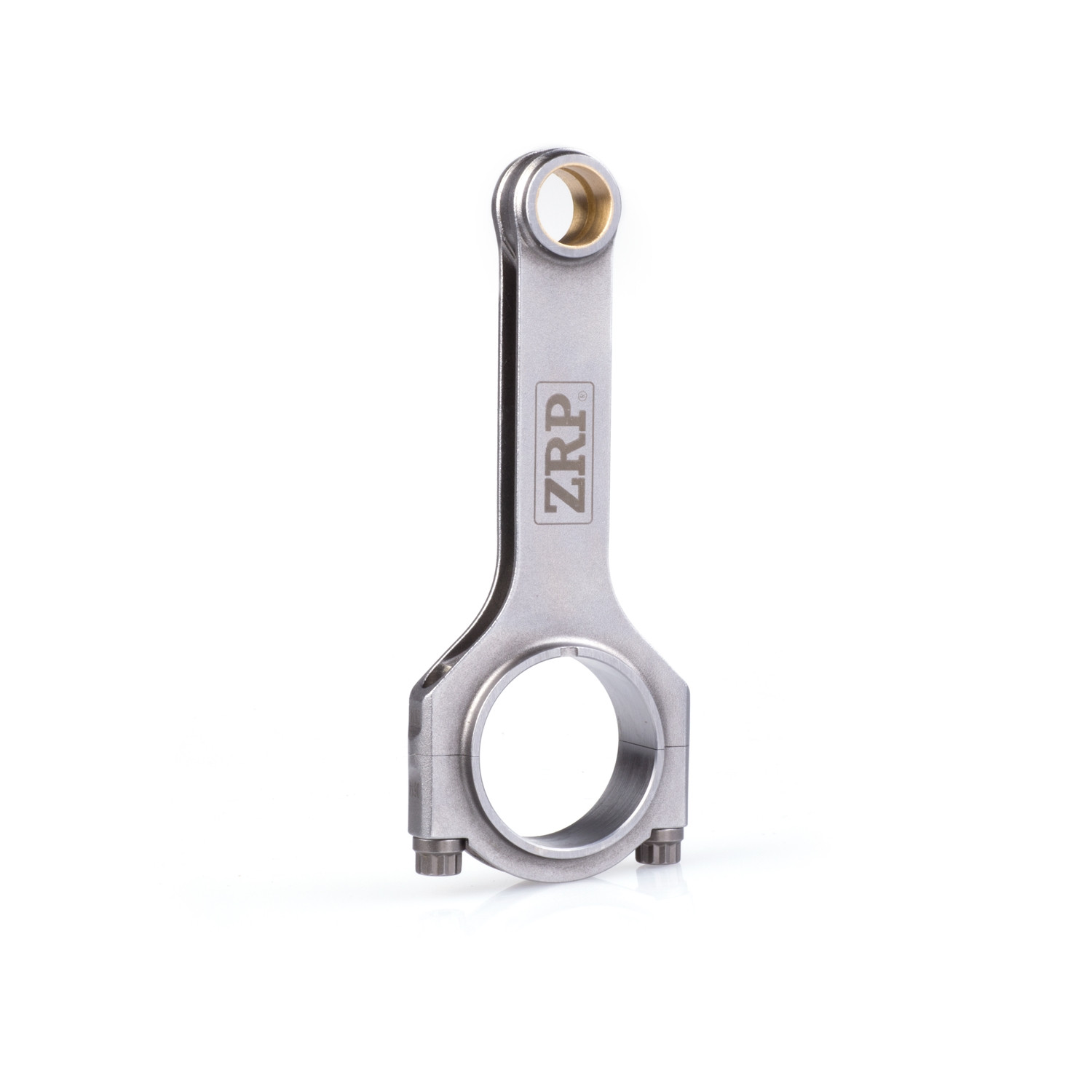

Die geschmiedeten H-förmigen ZRP-Pleuelstangen für den Peugeot 206 RC 2,0 L 16V mit EW10J4S-Motor (RFK) sind für Motortuning-Anwendungen konzipiert, bei denen mechanische Festigkeit und Beständigkeit bei hohen Umdrehungen pro Minute gefragt sind. Sie bestehen aus hochfestem 4340-Stahl, weisen einen Achsabstand von 139 mm auf und sind für sichernngsstifte mit 21 mm Durchmesser ausgelegt.

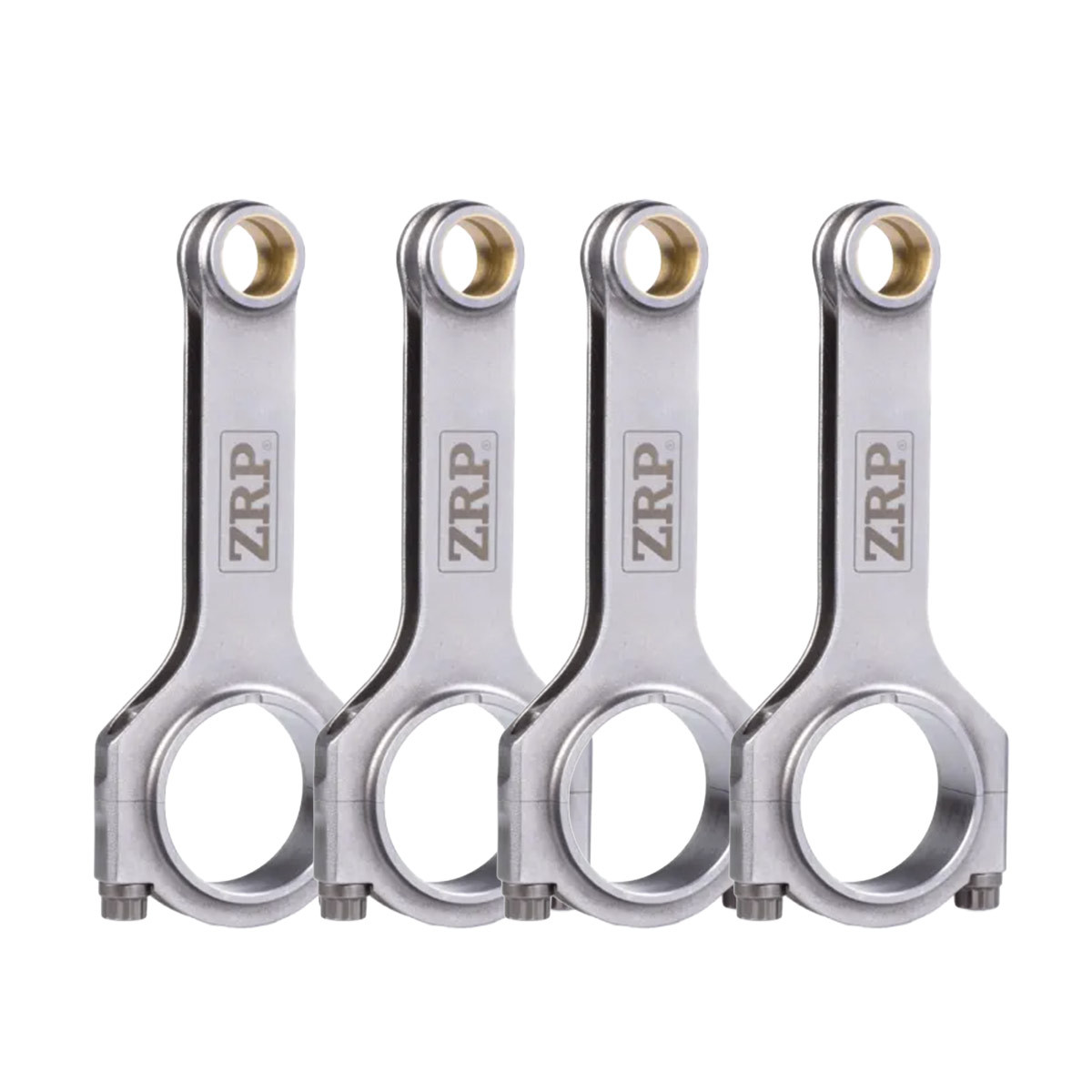

Ihr gerippter Pleuelkopf begrenzt Verformungen unter Trägheitskräften und sorgt gleichzeitig für ein geringes Gewicht. Die Lagerbuchsen verfügen über eine radiale Nut, die als Ölreserve dient. Der Satz mit 4 Pleueln (R-PEU-003H) enthält die 3/8"-ARP2000-Schrauben, das ARP-Montageschmiermittel sowie die Montageanleitung.
Technische Daten
- Marke: ZRP
- Hersteller-Teilenummer: R-PEU-003H
- Anwendung: Peugeot 206 RC 2,0 l 16V
- Motorcode: EW10J4S (RFK)
- Produktreihe: Standard Series
- Profil: H-Profil, H-Träger
- Material: geschmiedeter Stahl 4340
- Achsabstand: 139,00 mm
- Durchmesser des Sicherungsstifts: 21,00 mm
- Breite des Pleuelfußes: 24,18 mm
- Pleuelkopf: gerippt
- Pleuelkopf: legierte Bronze mit Nut für die schmierung
- Schrauben: ARP2000, 3/8"
- Angegebene Zugfestigkeit der Schrauben: 220.000 psi
- Angegebenes Gewicht pro Pleuel: 493 g
- Gewichtsabgleich: ± 1 g
- Verpackung: Satz mit 4 Pleuelstangen
Konstruktion und Fertigung
- Körper und Kopf separat geschmiedet: zweiteilige Konstruktion.
- Gerippter Pleuelkopf: bessere Beständigkeit gegen Trägheitskräfte.
- Kappen mit doppelter Rippung und buckel: Unterzug am pleuelfuß.
- Zentrierbuchsen: präzise Neupositionierung des Kopfes beim Zusammenbau.
- Nuten an den Flanken: Gewichtsreduzierung in den betroffenen Bereichen.
- Mehrstufige Wärmebehandlungen: Festigkeit, Maßhaltigkeit und Ermüdungsfestigkeit.
- Kugelstrahlen: Verbesserung der Ermüdungsfestigkeit.
- Magnetoskopische Prüfung: Erkennung von Fehlern in den Schmiedeteilen.
- CNC-Bearbeitung: angegebene Genauigkeit bis zu 0,0002", d. h. ca. 0,005 mm.
- Achsabstandstoleranz: weniger als 0,001", d. h. 0,0254 mm.
- Biege- und Torsionsprüfung: Überprüfung der Geometrie.
- Finite-Elemente-Analyse: Computergestützte Untersuchung der Spannungen.
Einbau im Motor EW10J4S
Überprüfen Sie vor der Montage, ob Kolben, Bolzen, Lager und Kurbelzapfen mit den Abmessungen der Pleuelstangen übereinstimmen. Überprüfen Sie die Betriebsspiele und Freiräume der beweglichen Baugruppe. Befolgen Sie die mitgelieferten Anweisungen zur Schmierung und zum Anziehen der ARP2000-Schrauben.
Vorteile
- Geschmiedeter 4340er-Stahl und H-Profil.
- Gerippter Pleuelkopf.
- Achsabstand von 139 mm und sichernngsstift von 21 mm.
- ARP2000-Schrauben im Lieferumfang enthalten.
- Satz mit 4 gewichtsabgeglichenen Pleuelstangen (± 1 g).
