Misuratore del livello carburante tubolare VDO 200 mm - Flangia SAE 54 mm

Il misuratore del livello carburante tubolare VDO da 200 mm misura il livello del liquido nel serbatoio e trasmette un segnale resistivo a un indicatore compatibile. Il montaggio prevede l'utilizzo di una flangia SAE a 5 fori su un cerchio di fissaggio da 54 mm.

Questa sonda con contatti Reed eroga 91,0 ? ± 1,0 ? a serbatoio vuoto e 1,0 ? ± 1,0 ? a serbatoio pieno. La sua lunghezza è fissa: deve essere scelta in base alla profondità disponibile nel serbatoio e allo spazio necessario sotto il tubo.

Caratteristiche tecniche

• Marca: VDO
• Codice produttore: 2910002233800
• Tipo: Sonda di livello tubolare con contatti Reed
• Lunghezza del tubo: 200 mm ± 2,0 mm
• Diametro del tubo: 40 mm

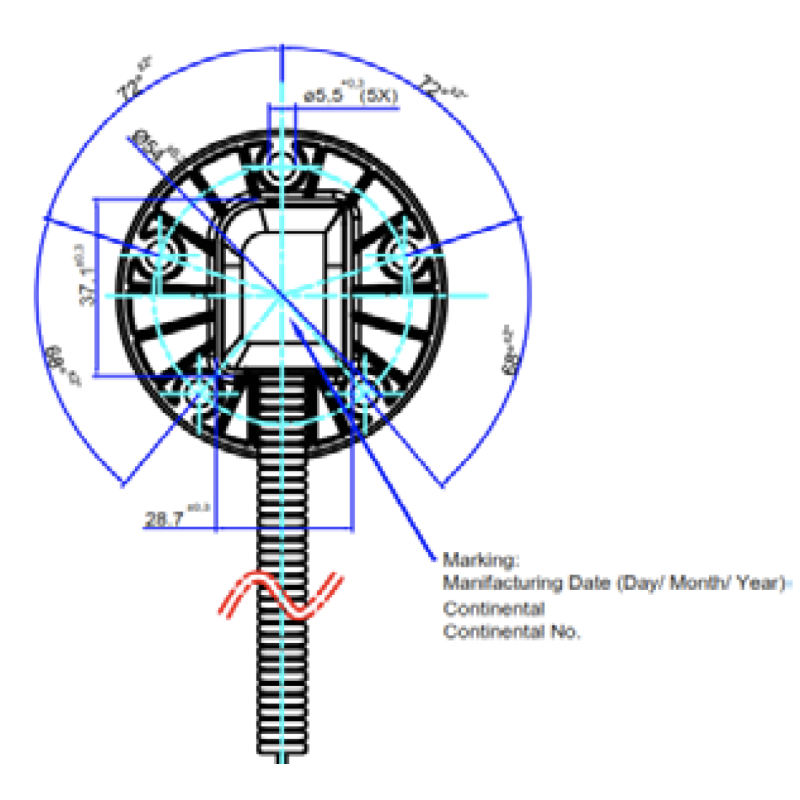

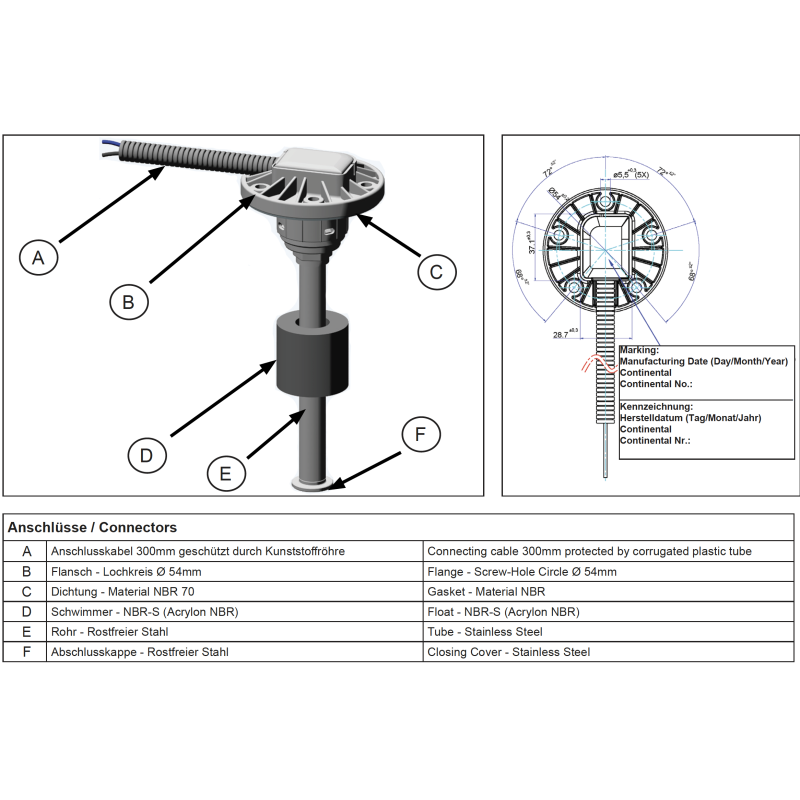

• Montaggio: flangia SAE a 5 fori, cerchio di montaggio 54 mm
• Resistenza a vuoto: 91,0 ? ± 1,0 ?
• Resistenza a pieno carico: 1,0 ? ± 1,0 ?
• Tensione di funzionamento: da 6 a 48 V
• Tipo di massa: Segnale isolato dalla massa
• Contatto di allarme: Assente
• Lunghezza regolabile: No
• Fluidi documentati: Carburante e acqua
• Confezione: 1 sonda
• Profondità minima di montaggio: 200 mm ± 2,0 mm + 4,0 mm

Compatibilità e montaggio

Verificare la profondità del serbatoio, la flangia e il senso di variazione della resistenza dell’indicatore. Il cerchio di fissaggio da 54 mm è distinto dal diametro del tubo da 40 mm. Il materiale di collegamento va procurato separatamente.
