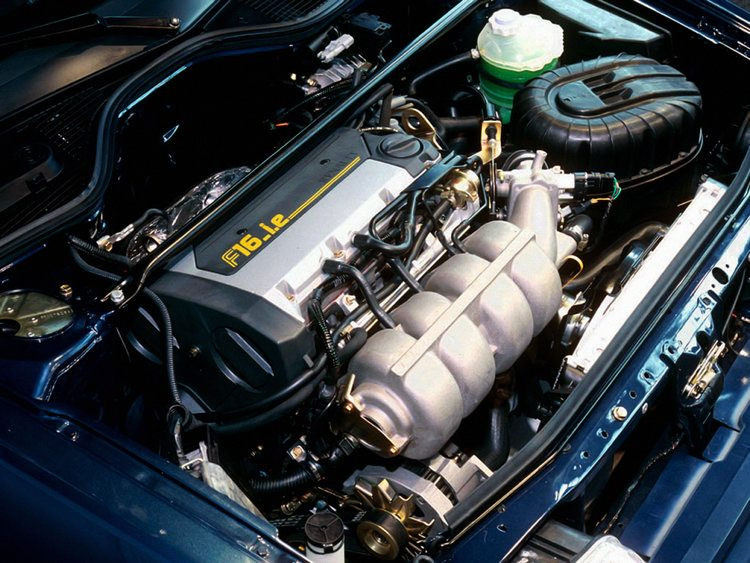

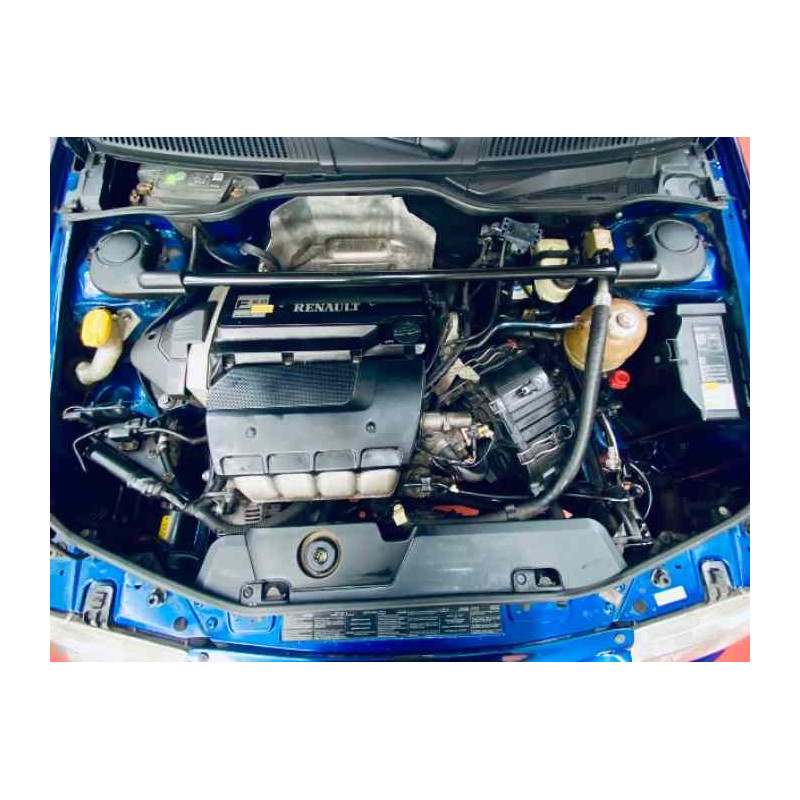

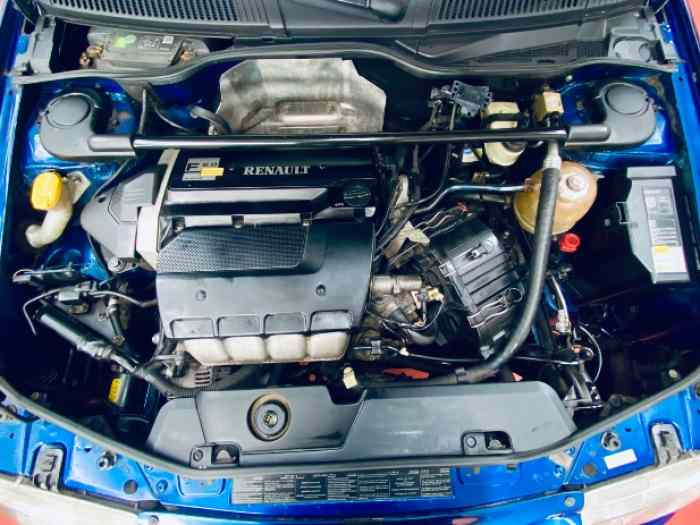

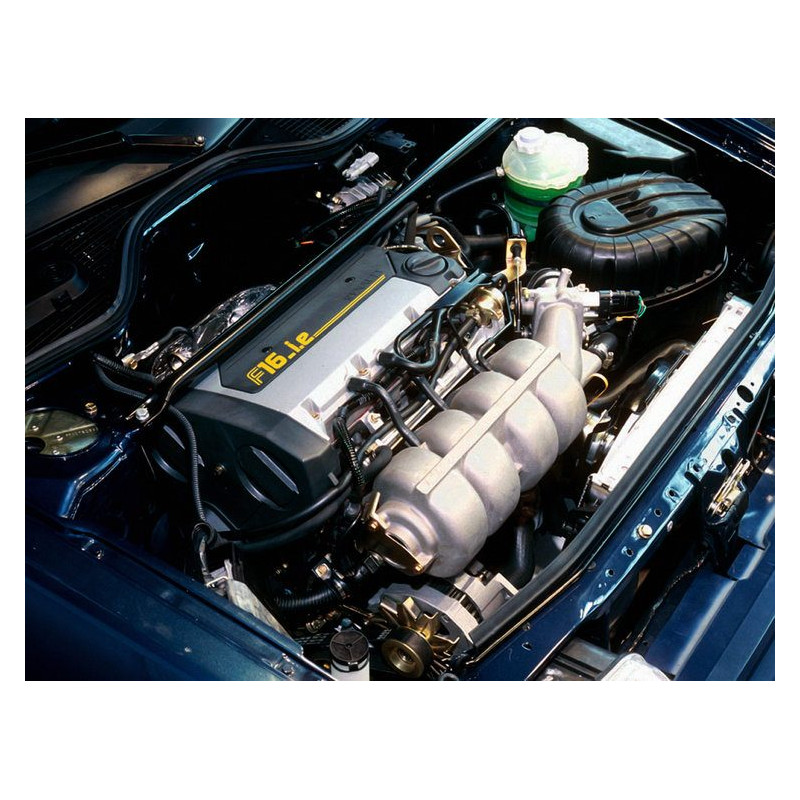

Il kit di pistoni forgiati Wössner K9034DA è destinato alle Renault Clio Williams 2.0 16S e Mégane 2.0 16S equipaggiate con il motore F7R atmosferico. Questa versione con quote standard è prevista per un alesaggio dei cilindri di 82,70 mm. Il diametro dei pistoni dichiarato da Wössner è di 82,62 mm: va distinto dall’alesaggio del blocco motore.
I pistoni presentano una cupola di +4,35 cm³ e un rapporto volumetrico dichiarato di 11,2:1, contro il 10:1 della configurazione originale indicata. Questo kit si integra in una revisione o in una messa a punto del motore F7R atmosferico con aumento del rapporto volumetrico.

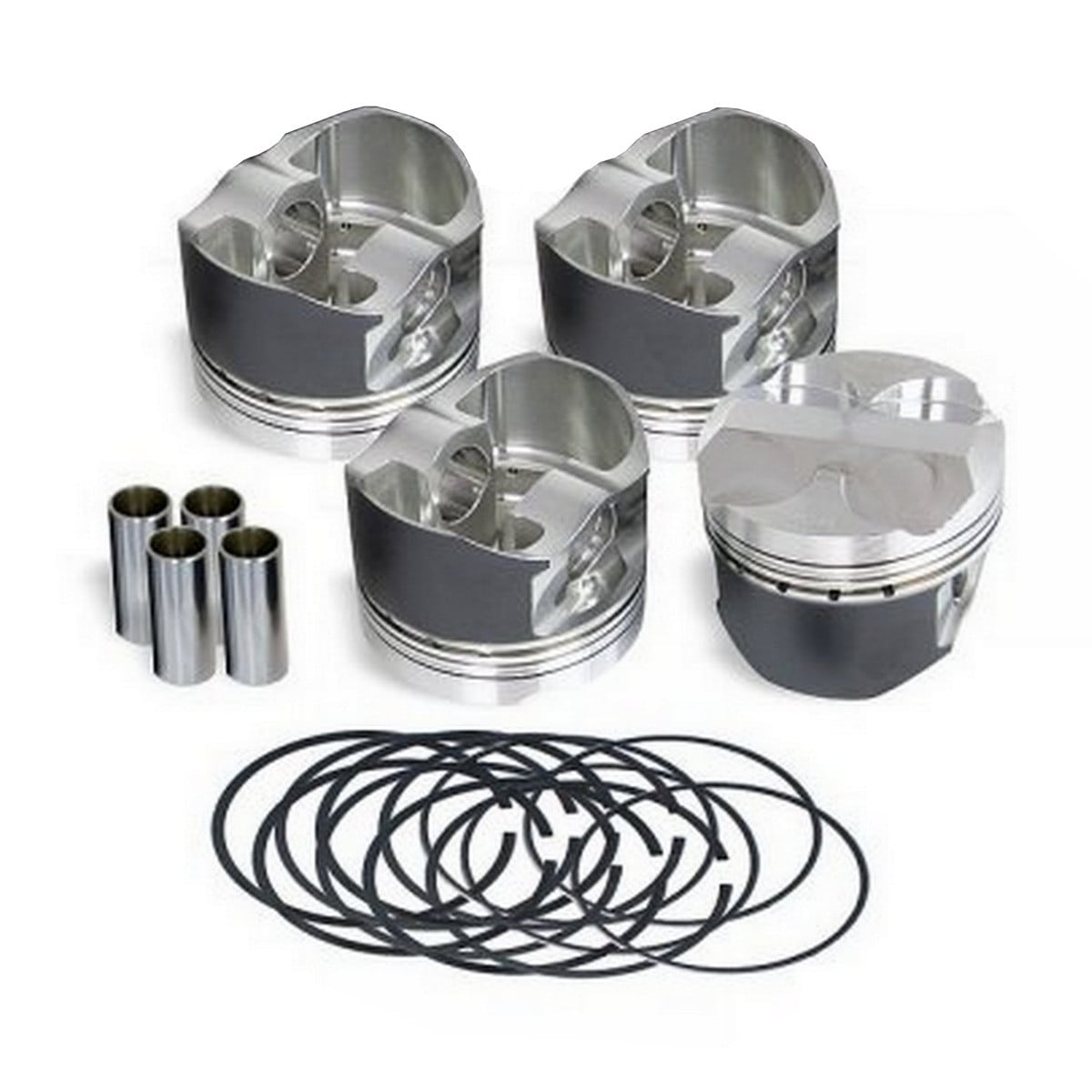

La geometria del kit corrisponde a una corsa di 93 mm, un interasse della biella di 144 mm e un'altezza di compressione di 30,7 mm. Il kit per il motore a quattro cilindri comprende i pistoni, le fasce elastiche, gli alberi da 21 mm e le clip di fissaggio.
Montaggio e preparazione del motore
Il montaggio richiede un controllo metrologico del blocco motore e il rispetto delle prescrizioni Wössner relative al gioco pistone-cilindro e al gioco di taglio dei segmenti. L’alesaggio nominale non sostituisce le misurazioni necessarie per l’assemblaggio.
Il rapporto volumetrico finale deve essere verificato in base al volume delle camere di combustione, allo spessore della guarnizione della testata e alla posizione dei pistoni al punto morto superiore. Controllare inoltre il gioco tra i pistoni e le valvole, in particolare in caso di testata rettificata o alberi a camme modificati. La messa a punto dell’accensione e dell’iniezione deve tenere conto della configurazione del motore e del carburante utilizzato.
Caratteristiche tecniche
- Marca: Wössner
- Codice produttore: K9034DA
- Tipo prodotto: kit pistoni forgiati
- Codice motore: F7R
- Motorizzazione: 2.0 16 valvole aspirate
- Numero di cilindri: 4
- Cilindrata nominale: 2,0 litri
- Alesaggio dei cilindri: 82,70 mm
- Diametro dei pistoni dichiarato: 82,62 mm
- Sovrametallo: 0 mm, misura standard
- Corsa: 93 mm
- Volume della cupola: +4,35 cm³
- Diametro degli alberi: 21 mm
- Altezza di compressione: 30,7 mm
- Interasse biella: 144 mm
- Rapporto volumetrico originale dichiarato: 10:1
- Rapporto volumetrico del kit dichiarato: 11,2:1
- Segmentazione: 3 segmenti per pistone
- Codice delle clip di fissaggio: CW21
- Contenuto del kit: 4 pistoni con segmenti, alberi e clip di fissaggio
Veicoli compatibili
- Renault Clio Williams 2.0 16S: motore F7R
- Renault Mégane 2.0 16S: motore F7R
Verificare il codice motore e le dimensioni del montaggio prima dell'ordine. Queste applicazioni riguardano il motore F7R; non devono essere estese alle altre motorizzazioni delle Clio e delle Mégane.
