Pompa freno AP Racing Ø 19,1 mm - asta da 5/16in-24 UNF, lunghezza 160 mm
Riferimento:
AP-CP4623-92T160
Codice fornitore:
CP4623-92PRT160
La pompa freno AP Racing Ø 19,1 mm, codice CP4623-92PRT160, è destinata ai circuiti idraulici di frenata e frizione da competizione. Combina una flangia irregolare di 60° con un'asta filettata 5/16 inn-24 UNF di 160 mm, misurata dal punto di montaggio.
La flangia irregolare di 60° facilita l'accesso alle viti di montaggio. Le aperture idrauliche sono metriche.
Il corpo in alluminio forgiato e la flangia irregolare di 60° soddisfano i requisiti dei montaggi compatti. La gamma comprende anche versioni con stelo non prigioniero. Il collare VERDE identifica il diametro di 19,1 mm.
Caratteristiche tecniche
- Marca: AP Racing.
- Codice produttore: CP4623-92PRT160.
- Gamma: CP4623.
- Azionamento: a spinta.
- Montaggio: flangia irregolare di 60°.
- Diametro della pompa freno: 19,1 mm - 0,75 pollici - 3/4 di pollice.
- Colore della collana identificativa: VERDE.
- Corsa totale: 25,4 mm.
- Ingresso idraulico: M12 - 1,0.
- Uscita idraulica: M10 - 1,0.
- Corsa prima dell'interruzione dell'alimentazione: da 0,68 a 1,09 mm - corta.
- Interasse dei montaggi: 57,15 mm.
- Diametro dei fori di montaggio: da 8,69 a 8,81 mm.
- Filettatura asta: 5/16 inn-24 UNF.
- Lunghezza dell'asta dal punto di montaggio: 160 mm.
- Materiale del corpo: alluminio forgiato.

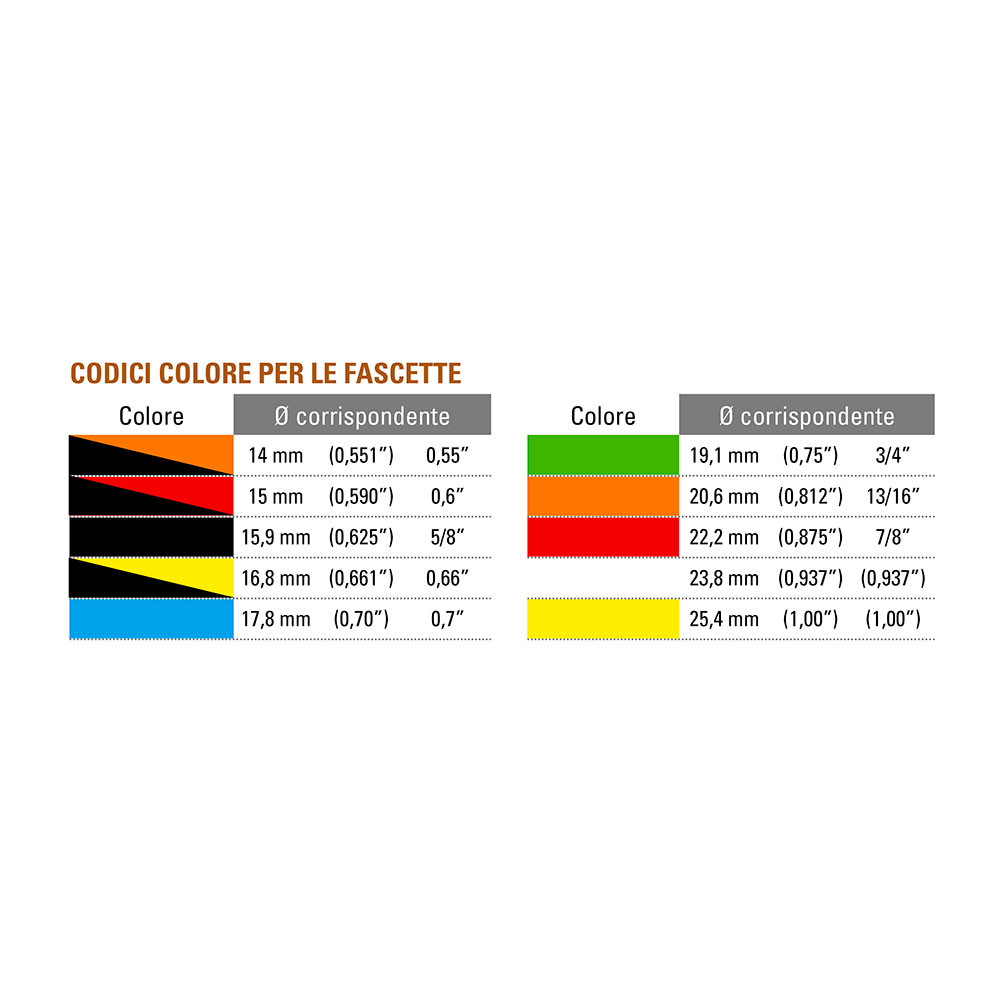

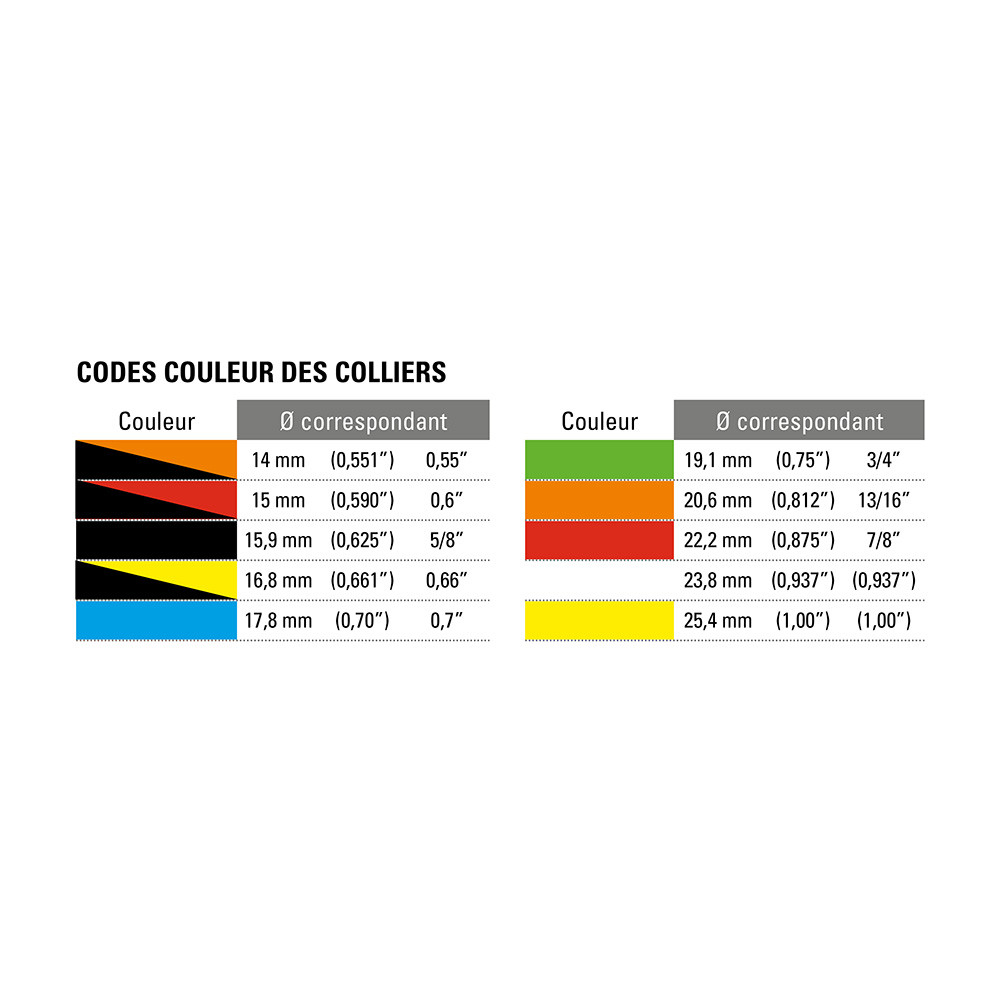

Identificazione dei diametri tramite colore
Le pompe freno AP Racing vengono fornite con un piccolo anello di plastica colorato posizionato attorno al corpo per facilitare l'identificazione del loro diametro. Il codice e il diametro nominale sono inoltre riportati sul corpo.
La tabella seguente riguarda le pompe freno a spinta. Questo codice è contrassegnato da un anello VERDE corrispondente a 19,1 mm - 0,75 pollici - 3/4 di pollice.
| Colore | Diametro in mm | Diametro in pollici |
|---|---|---|
| NERO / ARANCIONE | 14 mm | 0,551 pollici |
| NERO / ROSSO | 15 mm | 0,590 pollici |
| NERO | 15,9 mm | 0,625 pollici - 5/8 pollici |
| NERO / GIALLO | 16,8 mm | 0,661 pollici |
| BLU | 17,8 mm | 0,70 pollici |
| VERDE | 19,1 mm | 0,75 pollici - 3/4 pollici |
| ARANCIONE | 20,6 mm | 0,812 pollici - 13/16 pollici |
| ROSSO | 22,2 mm | 0,875 pollici - 7/8 pollici |
| BIANCO | 23,8 mm | 0,937 pollici - 15/16 pollici |
| GIALLO | 25,4 mm | 1,00 pollici |
Ricambi e kit di riparazione
Codice del kit di riparazione: AP Racing CP2623-92RK, venduto separatamente.
Montaggio e collegamenti
Verificare il montaggio, i collegamenti e l'allineamento del comando. La misura di 160 mm indica la Lunghezza dell'asta dal punto di montaggio, non quella del corpo. La filettatura dello stelo riguarda il collegamento meccanico; è distinta dalle filettature idrauliche.
Le pompe freno vengono regolate singolarmente in fase di produzione: non scambiare steli, pistoni o componenti interni tra diversi gruppi.
Foto e scelta della pompa freno

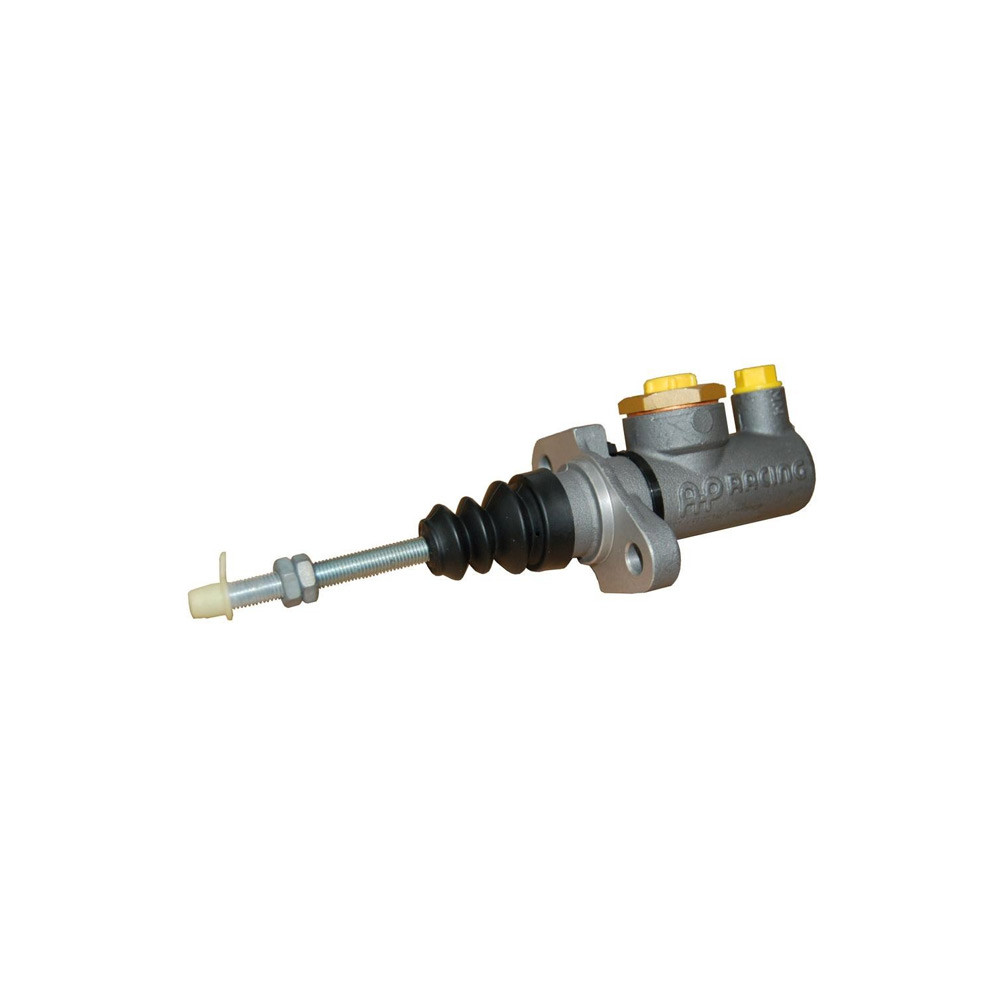

La foto illustra la gamma AP Racing CP4623 e non è vincolante per quanto riguarda il colore del collare identificativo. Per scegliere il modello adatto al proprio montaggio, fare riferimento al codice e alle caratteristiche tecniche riportate in questa scheda.
Prima di effettuare l'ordine, verificare in particolare il diametro della pompa freno, le filettature, la Lunghezza dell'asta e il tipo di fissaggio. In caso di dubbi, i nostri tecnici possono aiutarvi a scegliere il codice adatto alla vostra installazione. Non esitate a contattarli.
Punti di forza
- Corpo in alluminio forgiato.
- Flangia irregolare di 60°: facilita l'accesso ai punti di montaggio.
- Design compatto.
- Corsa breve prima della chiusura dell'alimentazione.
- Ingresso e uscita idraulici metrici.
- Identificazione visiva: collana VERDE per il diametro di 19,1 mm.
