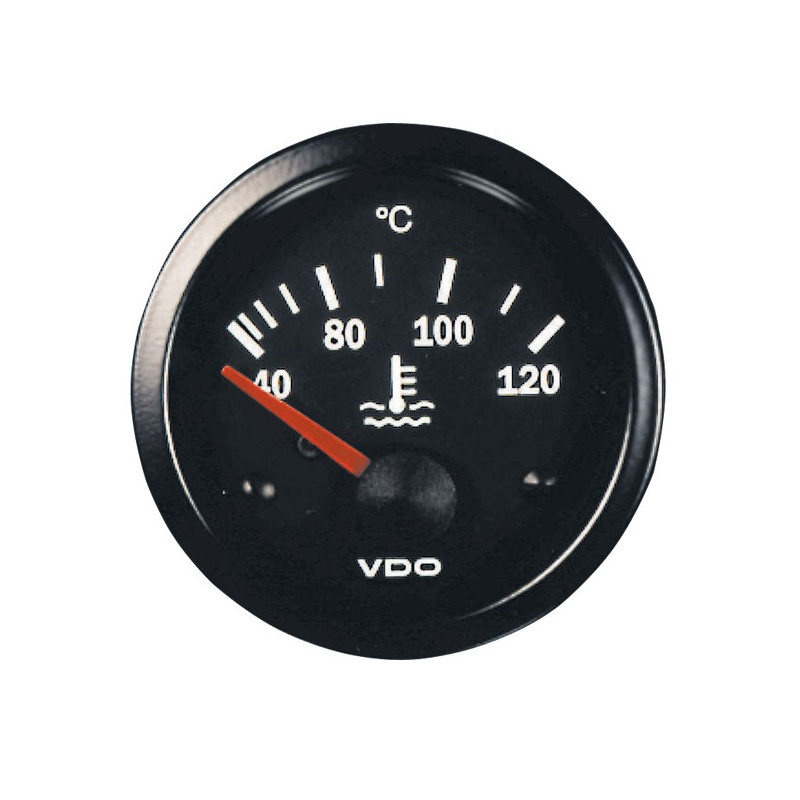

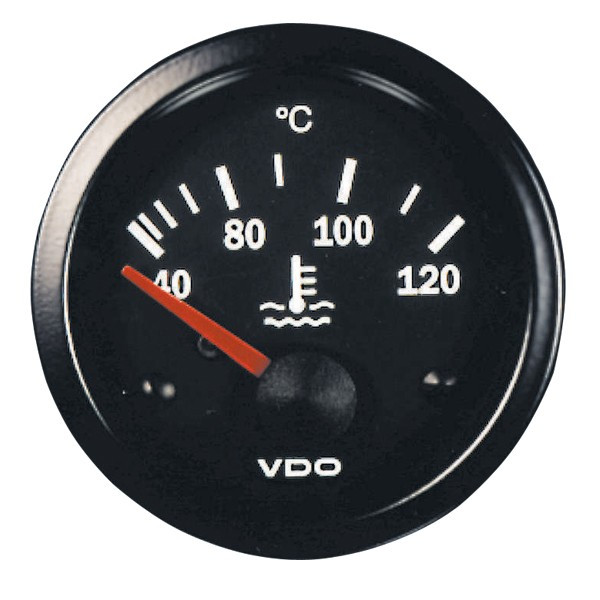

Manometro della temperatura dell'acqua VDO dell'abitacolo International Ø52 mm da 40 a 120 °C

Il manometro della temperatura dell'acqua VDO Cockpit International visualizza la temperatura del fluido di raffreddamento su un quadrante nero. Il diametro del foro disco di montaggio è di 52 mm e ne consente l'integrazione nel cruscotto. L'intervallo di visualizzazione va da 40 a 120 °C.

Il collegamento analogico utilizza una resistenza compresa tra 287,4 e 22,7 ?. Verificare la corrispondenza con il segnale o la curva della sonda utilizzata prima di effettuare il cablaggio.

Caratteristiche tecniche

• Marca: VDO
• Codice produttore: 310-030-002G
• Tipo: Manometro della temperatura dell'acqua
• Gamma: Abitacolo International
• Diametro del foro disco: 52 mm
• Intervallo di misurazione: da 40 a 120 °c
• Tensione di funzionamento: da 11 a 16 V CC
• Quadrante: Nero
• Segnale analogico: da 287,4 a 22,7 ?
• Profondità di installazione: 67,5 mm

Compatibilità e montaggio

Verificare il diametro del foro disco, lo spazio disponibile dietro la flangia e lo schema di collegamento. La compatibilità dipende dal segnale utilizzato; non è deducibile esclusivamente dal marchio VDO. Verificare la curva della sonda, che deve corrispondere all’ingresso dell’indicatore.
