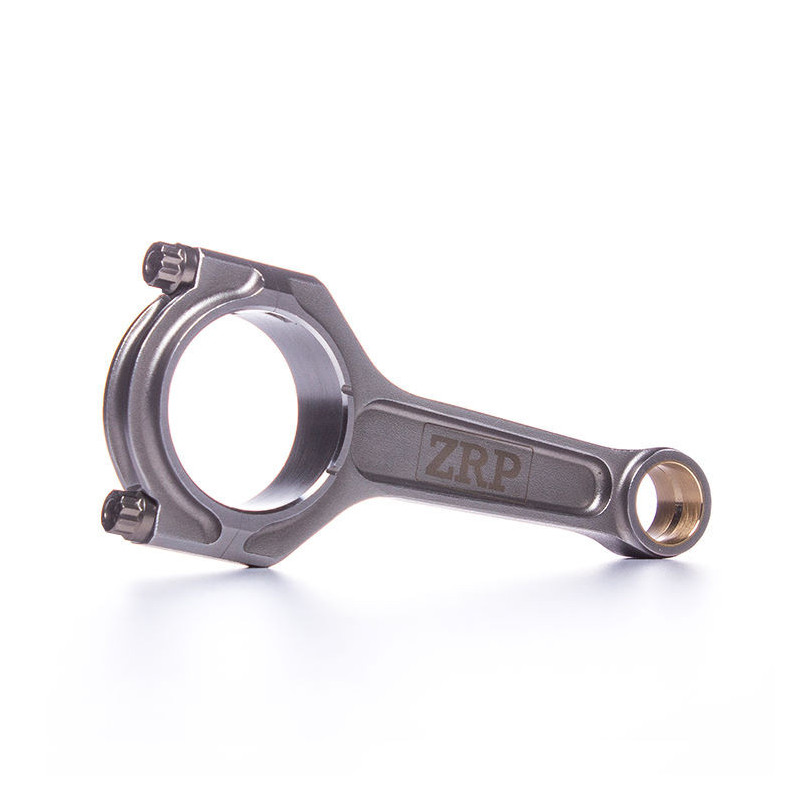

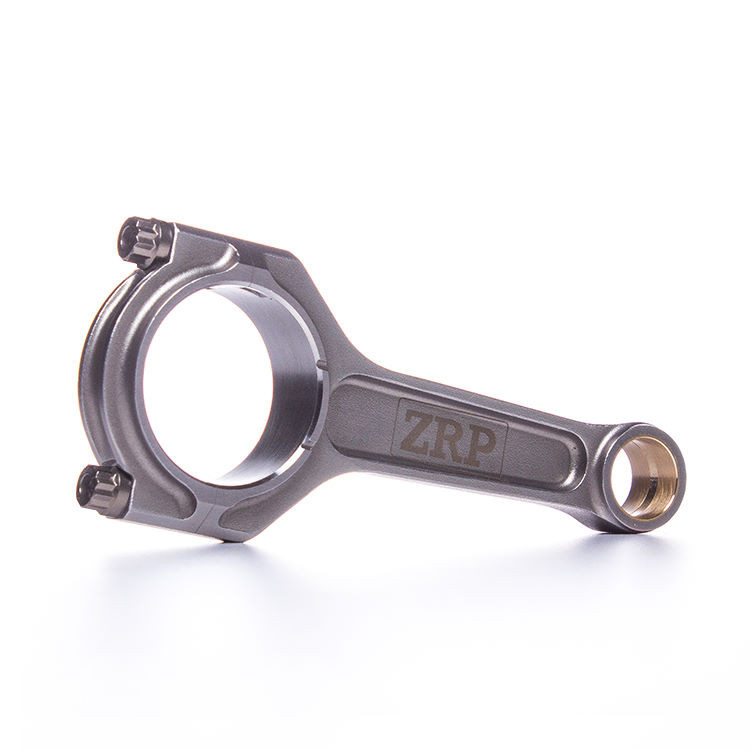

Bielles forgées en I ZRP Volvo S40 V40 B4204T B4194 – jeu de 4

Les bielles forgées en I ZRP pour Volvo S40 et V40 à moteurs B4204T et B4194 sont destinées aux préparations recherchant une meilleure tenue aux sollicitations mécaniques répétées. Leur construction en acier 4340 haute résistance associe un profil rigide à des chapeaux renforcés.

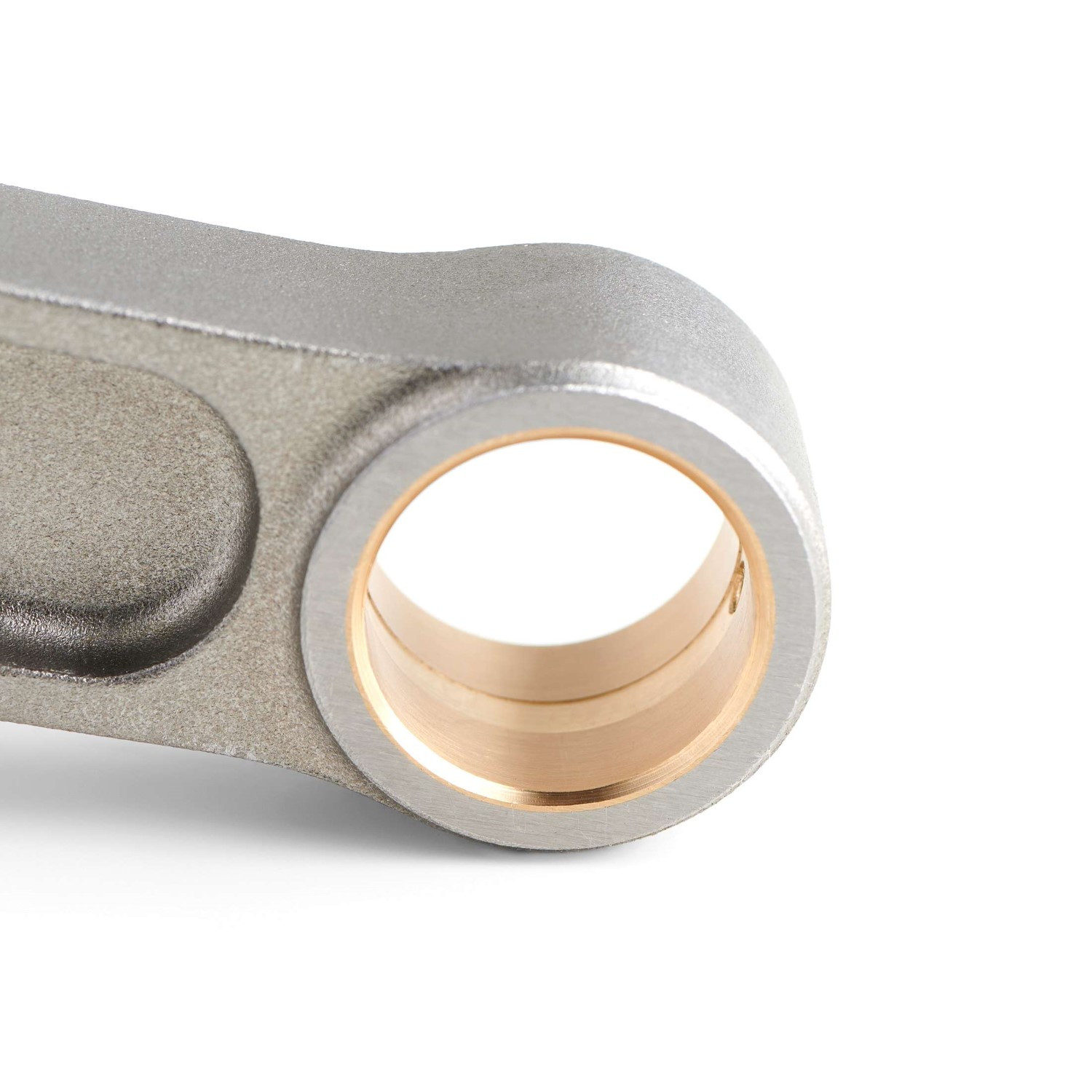

La référence R-VOL-005-I-4 comprend 4 bielles de 139,50 mm entre axes, prévues pour des axes de piston de 23 mm. Les bagues de pied de bielle en AMPCO 18 possèdent une rainure radiale servant de réserve d’huile. Le jeu est livré avec une visserie ARP2000 de 3/8", le lubrifiant de montage ARP et les instructions.

Caractéristiques techniques

• Marque : ZRP
• Référence fabricant : R-VOL-005-I-4
• Applications : Volvo S40 et V40
• Codes moteur : B4204T et B4194
• Distribution des moteurs concernés : 16 soupapes
• Gamme : Standard Series
• Profil : en I, I-Beam
• Matière : acier forgé 4340
• Longueur entre axes : 139,50 mm
• Diamètre de l’axe de piston : 23,00 mm
• Diamètre du logement des coussinets de bielle : 53,00 mm
• Largeur de la tête de bielle : 25,65 mm
• Bagues de pied de bielle : AMPCO 18
• Visserie : ARP2000 de 3/8"
• Résistance à la traction annoncée de la visserie : 220 000 psi
• Poids annoncé par bielle : 531 g
• Appairage en poids : ± 1 g

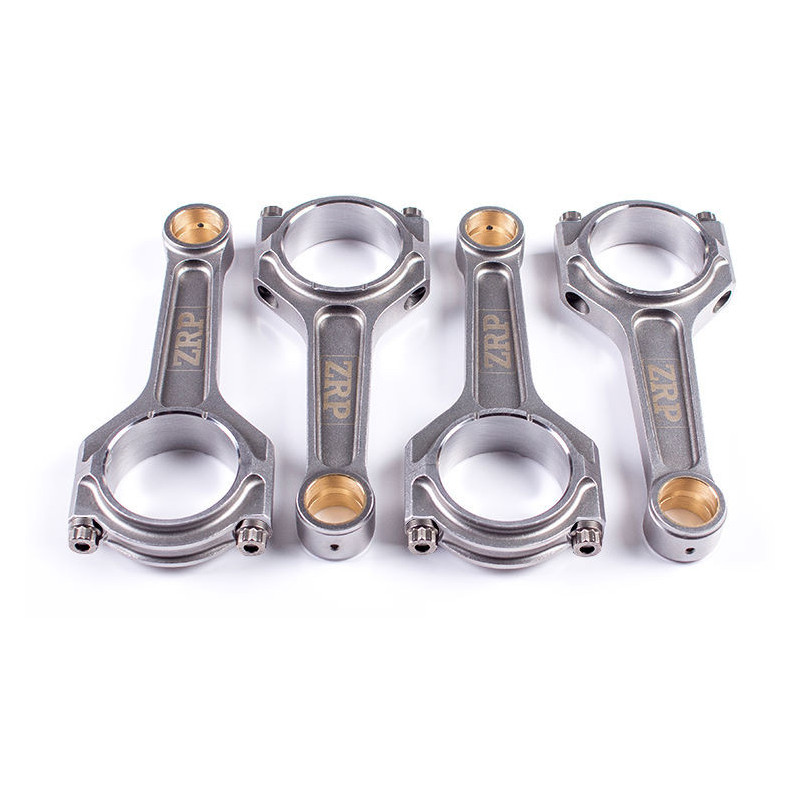

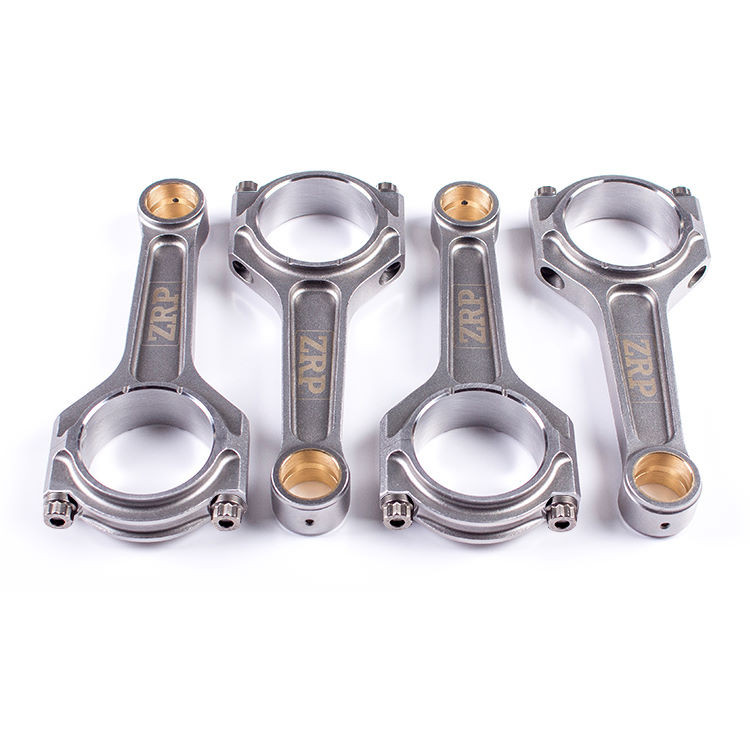

• Conditionnement : jeu de 4 bielles

Conception et fabrication

• Corps et chapeau forgés séparément : construction en deux pièces.
• Profil en I : géométrie favorisant la rigidité.
• Chapeaux à double nervure et à épaulement : renforcement de la tête de bielle.
• Douilles de centrage : repositionnement précis du chapeau au remontage.
• Rainures sur les faces de butée : allègement des zones concernées.
• Traitements thermiques en plusieurs étapes : résistance, stabilité dimensionnelle et tenue à la fatigue.
• Grenaillage : amélioration de la résistance à la fatigue.
• Contrôle par magnétoscopie : recherche de défauts dans les pièces forgées.
• Usinage CNC : précision annoncée jusqu’à 0,0002", soit environ 0,005 mm.
• Tolérance d’entraxe : inférieure à 0,001", soit 0,0254 mm.
• Contrôle de la flexion et de la torsion : vérification de la géométrie.
• Analyse par éléments finis : étude informatique des contraintes.

Montage sur moteurs B4204T et B4194

Avant assemblage, vérifiez la correspondance des pistons, axes, coussinets et manetons avec les dimensions des bielles. Contrôlez les jeux de fonctionnement et respectez les instructions de lubrification et de serrage de la visserie ARP2000 fournie.

Points forts

• Acier forgé 4340 et profil en I.
• Bagues AMPCO 18 avec réserve d’huile.
• Visserie ARP2000 de 3/8" incluse.
• Jeu de 4 bielles appairées en poids à ± 1 g.
