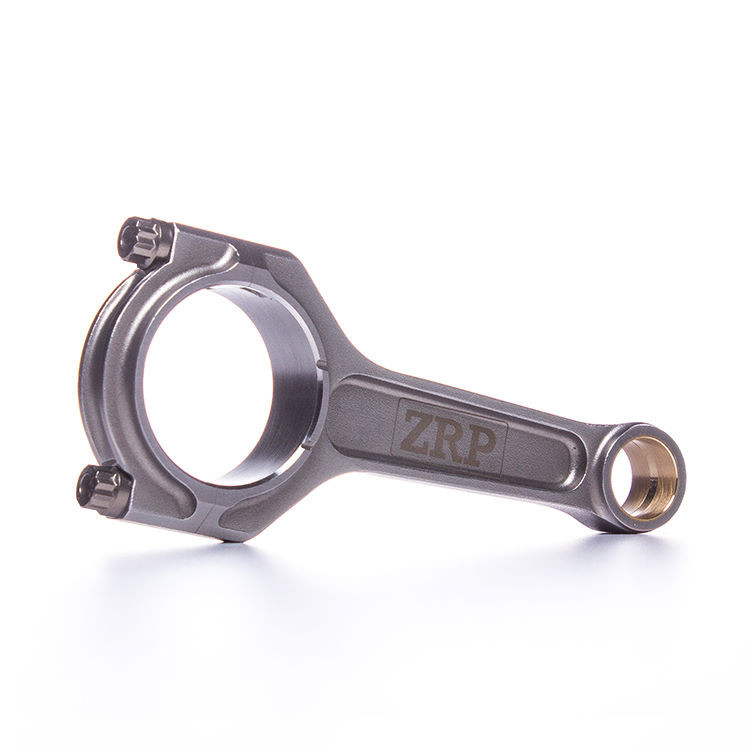

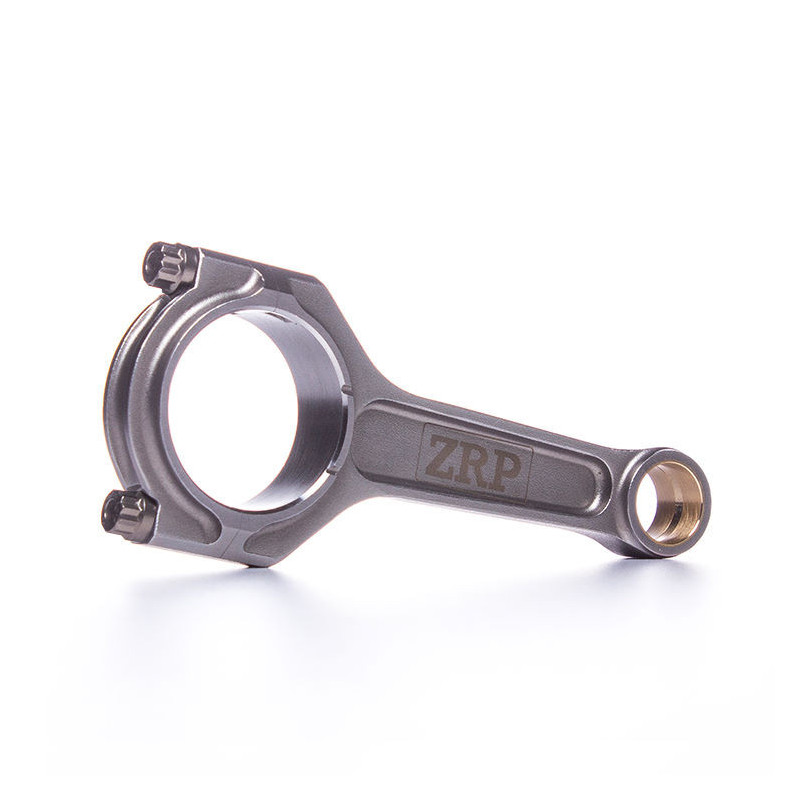

Die geschmiedeten I-förmigen ZRP-Pleuelstangen für den Volvo S40 und V40 mit den Motoren B4204T und B4194 sind für Tuning-Anwendungen vorgesehen, bei denen eine höhere Beständigkeit gegen wiederholte mechanische Beanspruchungen gefordert ist. Ihre Konstruktion aus hochfestem 4340er-Stahl verbindet ein steifes Profil mit verstärkten pleueldeckeln.

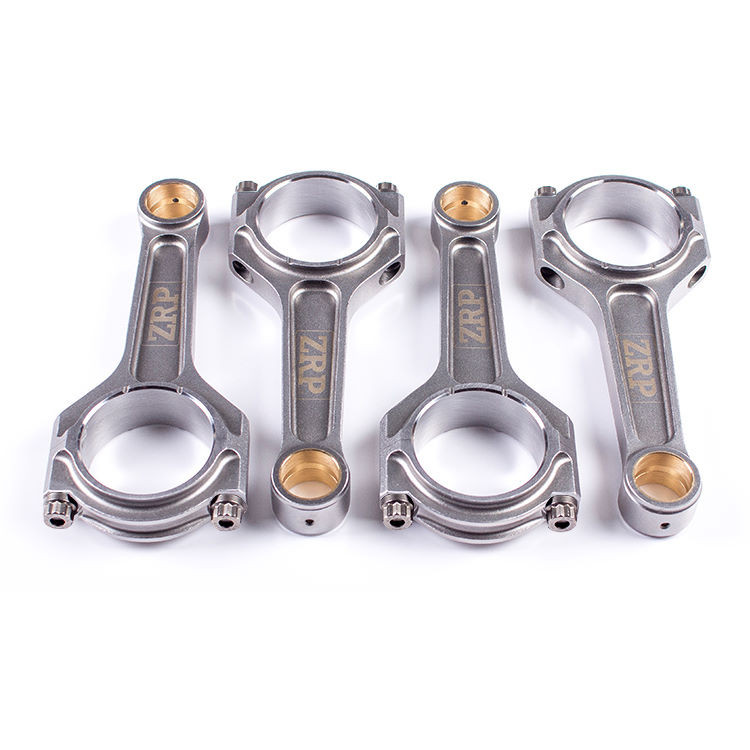

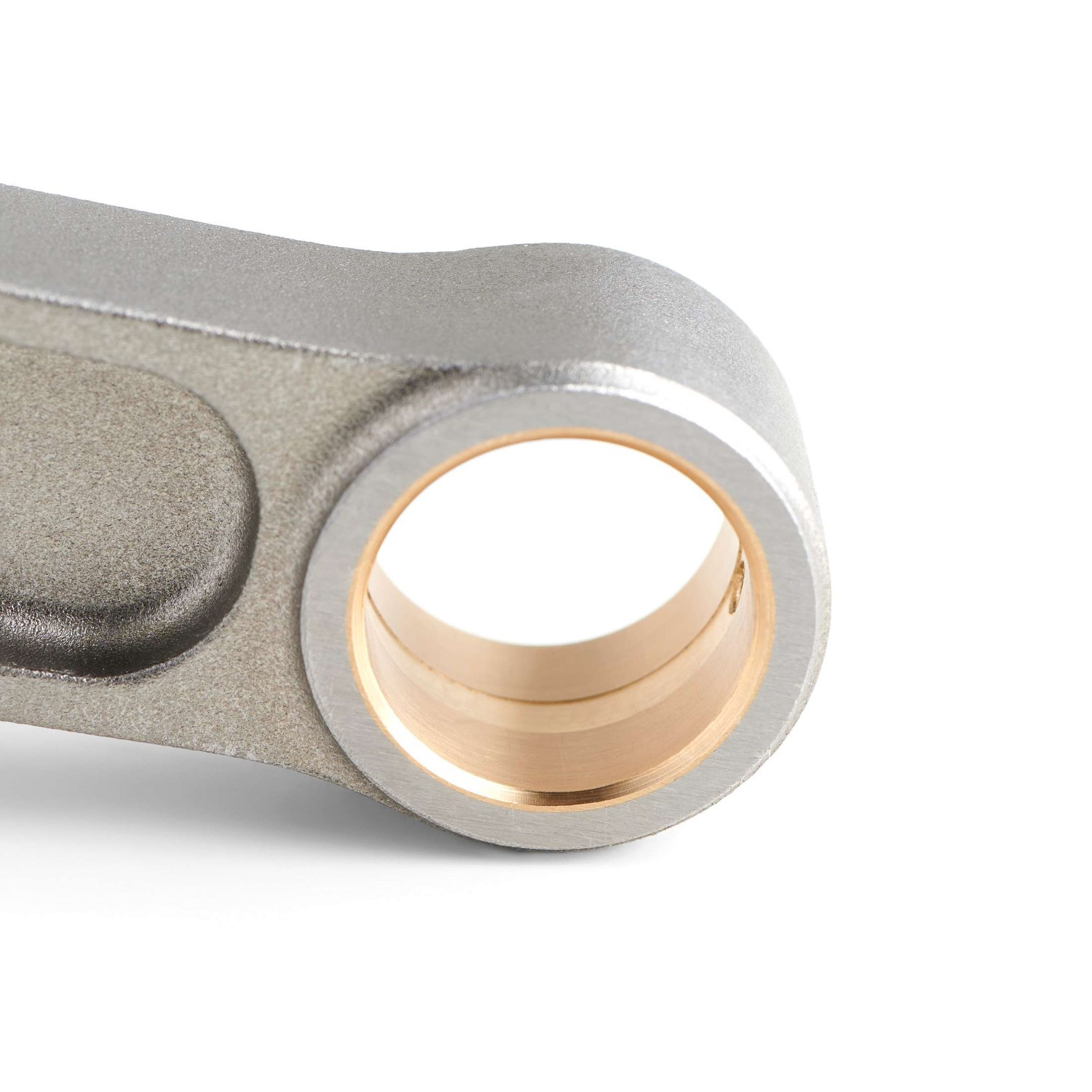

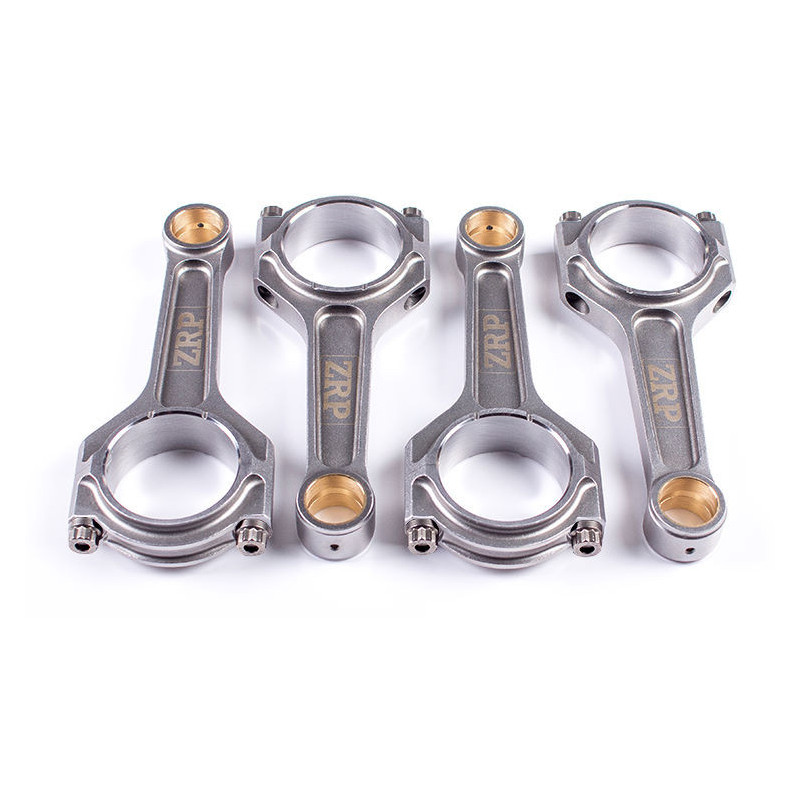

Die Artikelnummer R-VOL-005-I-4 umfasst 4 Pleuelstangen mit einem Achsabstand von 139,50 mm, die für sichernngsstifte mit einem Durchmesser von 23 mm ausgelegt sind. Die Pleuelkopfbuchsen aus AMPCO 18 verfügen über eine radiale Nut, die als Ölreserve dient. Der Satz wird mit 3/8"-Schrauben der Serie ARP2000, ARP-Montageschmiermittel und einer Montageanleitung geliefert.
Technische Daten
- Marke: ZRP
- Hersteller-Teilenummer: R-VOL-005-I-4
- Anwendungen: Volvo S40 und V40
- Motorcodes: B4204T und B4194
- Ventilsteuerung der betroffenen Motoren: 16 Ventile
- Produktreihe: Standard Series
- Profil: I-Profil, I-Träger
- Werkstoff: geschmiedeter Stahl 4340
- Achsabstand: 139,50 mm
- Durchmesser des Sicherungsstifts: 23,00 mm
- Durchmesser der Pleuellageraufnahme: 53,00 mm
- Breite des Pleuelfußes: 25,65 mm
- Pleuelköpfe: AMPCO 18
- Schrauben: ARP2000, 3/8"
- Angegebene Zugfestigkeit der Schrauben: 220.000 psi
- Angegebenes Gewicht pro Pleuel: 531 g
- Gewichtsausgleich: ± 1 g
- Verpackung: Satz mit 4 Pleuelstangen
Konstruktion und Fertigung
- Körper und Kopf separat geschmiedet: zweiteilige Konstruktion.
- I-Profil: Geometrie für hohe Steifigkeit.
- Kappen mit doppelten Rippen und Buckel: Unterzug am Pleuelfuß.
- Zentrierbuchsen: präzise Neupositionierung des Kopfes beim Zusammenbau.
- Nuten an den Flanken: Gewichtsreduzierung in den betroffenen Bereichen.
- Mehrstufige Wärmebehandlung: Festigkeit, Maßhaltigkeit und Ermüdungsbeständigkeit.
- Kugelstrahlen: Verbesserung der Ermüdungsfestigkeit.
- Magnetoskopische Prüfung: Erkennung von Fehlern in Schmiedeteilen.
- CNC-Bearbeitung: angegebene Genauigkeit bis zu 0,0002", d. h. ca. 0,005 mm.
- Achsabstandstoleranz: weniger als 0,001", d. h. 0,0254 mm.
- Biege- und Torsionsprüfung: Überprüfung der Geometrie.
- Finite-Elemente-Analyse: Computergestützte Untersuchung der Spannungen.
Einbau in Motoren B4204T und B4194
Überprüfen Sie vor der Montage, ob Kolben, Bolzen, Lager und Kurbelzapfen mit den Abmessungen der Pleuelstangen übereinstimmen. Überprüfen Sie die Betriebsspiele und beachten Sie die Anweisungen zur Schmierung und zum Anziehen der mitgelieferten ARP2000-Schrauben.
Vorteile
- Geschmiedeter 4340er-Stahl und I-Profil.
- AMPCO-18-Lagerringe mit Ölreserve.
- 3/8"-ARP2000-Schrauben im Lieferumfang enthalten.
- Satz mit 4 Pleuelstangen, gewichtsmäßig auf ± 1 g abgestimmt.
