Biella forgiata a I ZRP Volvo S40 V40 B4204T B4194 – set da 4

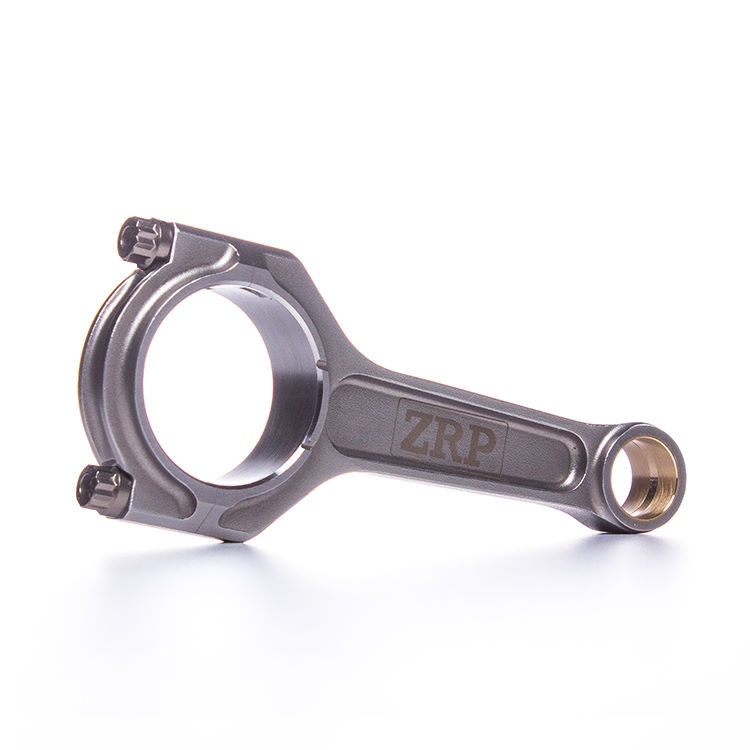

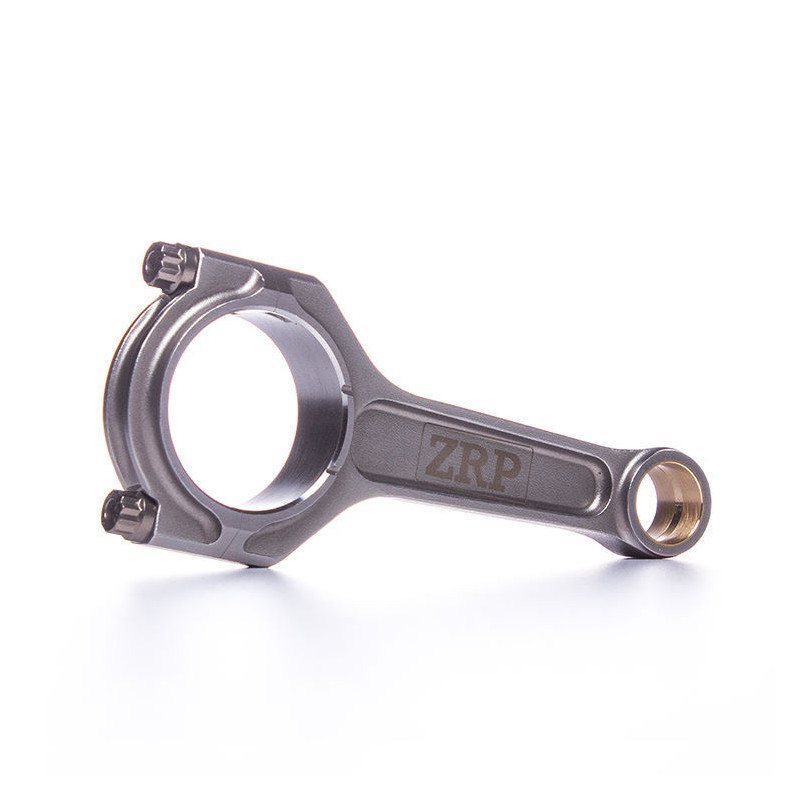

Le bielle forgiate a I ZRP per Volvo S40 e V40 con motori B4204T e B4194 sono destinate alle elaborazioni che richiedono una maggiore resistenza alle sollecitazioni meccaniche ripetute. La loro costruzione in acciaio 4340 ad alta resistenza combina un profilo rigido con testate sottoposte a rinforzo.

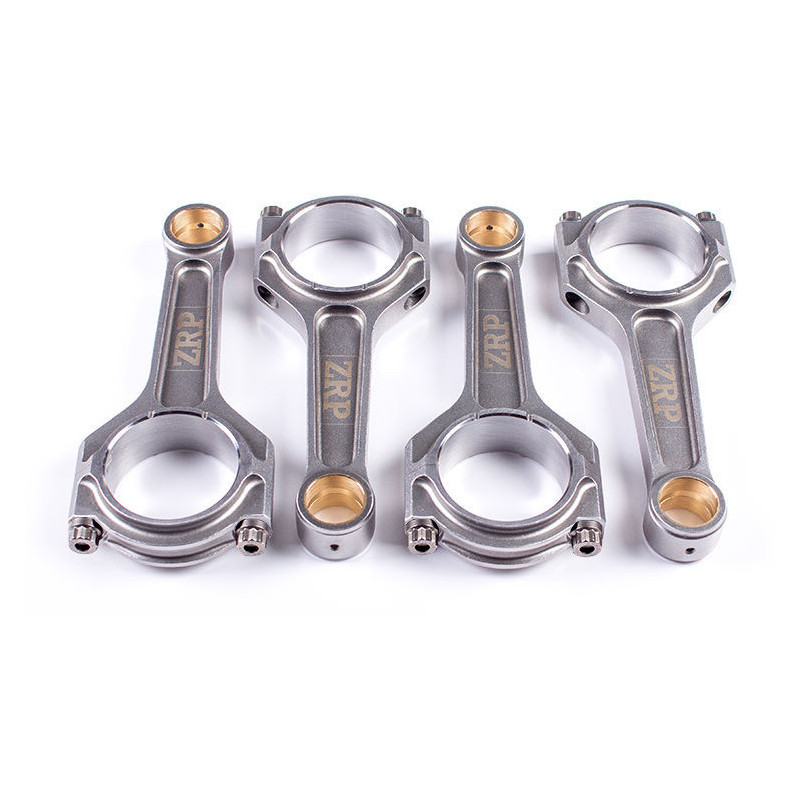

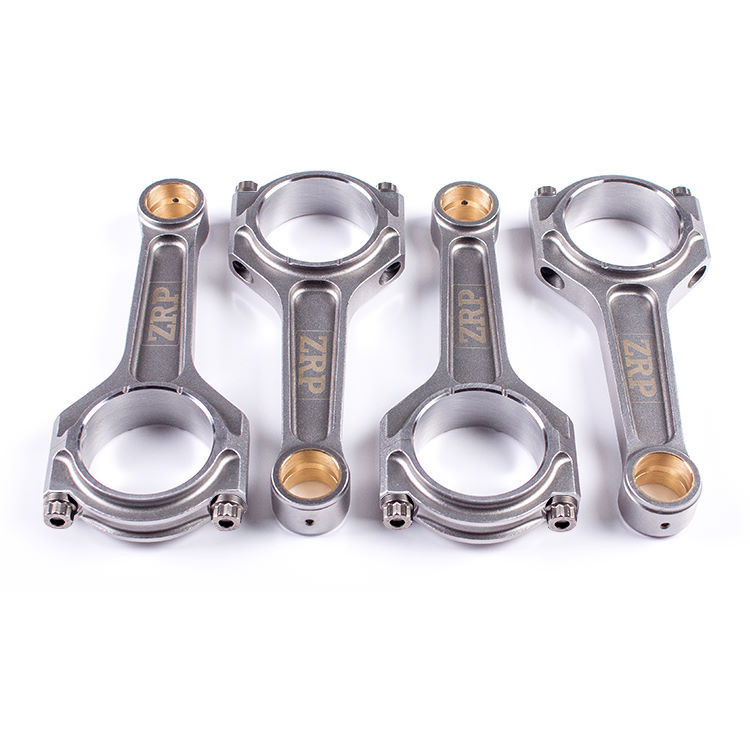

Il codice R-VOL-005-I-4 comprende 4 bielle con interasse di 139,50 mm, predisposte per gli assi del pistone da 23 mm. Le anelli del piede della biella in AMPCO 18 presentano una scanalatura radiale che funge da serbatoio dell’olio. Il kit viene fornito con viti e bulloni ARP2000 da 3/8", lubrificante per il montaggio ARP e istruzioni.

Caratteristiche tecniche

• Marca: ZRP
• Codice produttore: R-VOL-005-I-4
• Applicazioni: Volvo S40 e V40
• Codici motore: B4204T e B4194
• Distribuzione dei motori interessati: 16 valvole
• Gamma: Serie Standard
• Protilo: a I, I-Beam
• Materiale: acciaio forgiato 4340
• Lunghezza tra gli alberi: 139,50 mm
• Diametro dell’asse del pistone: 23,00 mm
• Diametro della sede dei cuscinetti della biella: 53,00 mm
• Larghezza della testa della biella: 25,65 mm

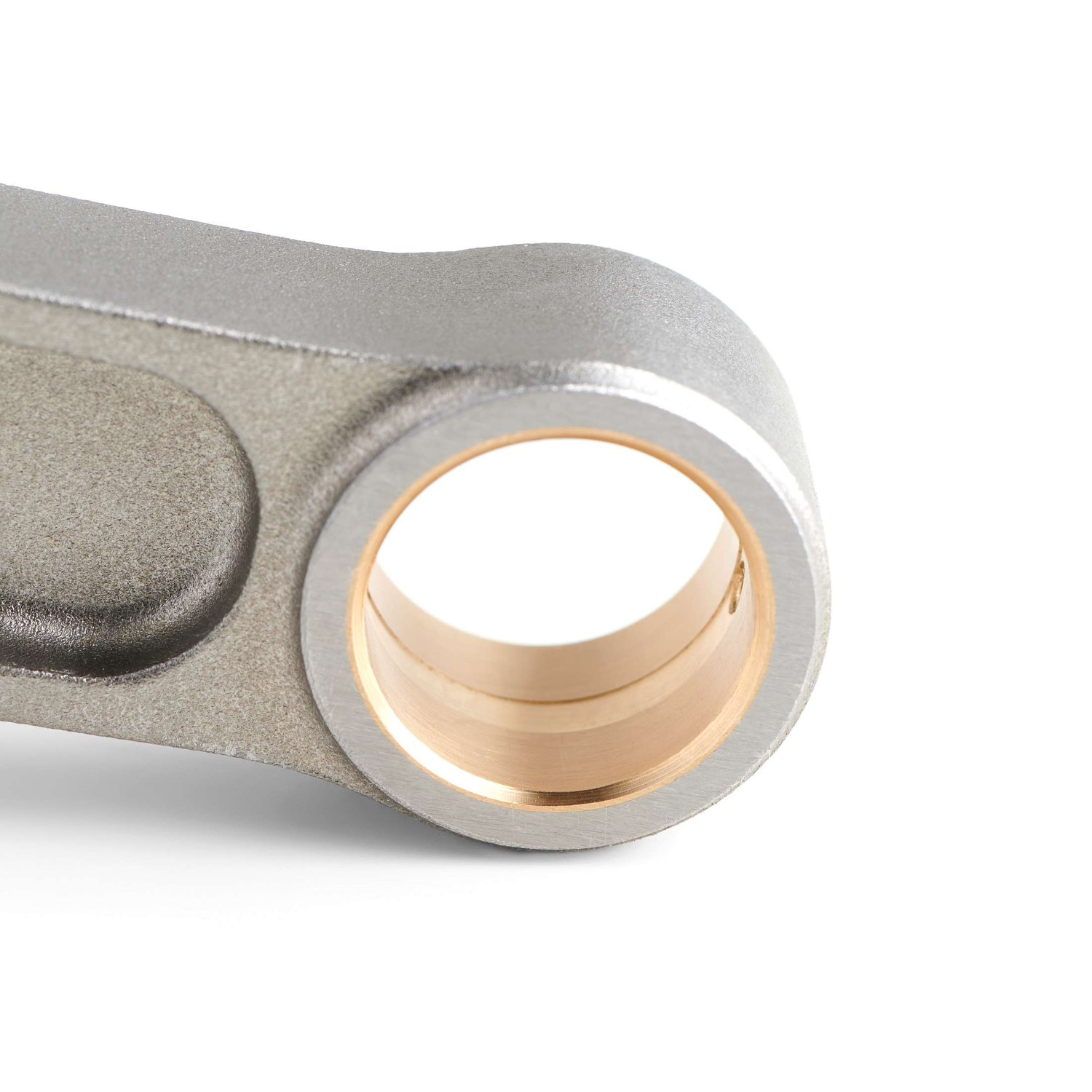

• Anelli del piede della biella: AMPCO 18
• Viti e bulloni: ARP2000 da 3/8"
• Resistenza alla trazione dichiarata delle viti e dei bulloni: 220.000 psi
• Peso dichiarato per biella: 531 g
• Accoppiamento in peso: ± 1 g
• Confezione: set di 4 bielle

Progettazione e produzione

• Corpo e cappello forgiati separatamente: costruzione in due pezzi.
• Protilo a I: geometria che favorisce la rigidità.
• Testate a doppia nervatura e con spalla: rinforzo della testa della biella.
• Atacci di centraggio: riposizionamento preciso del cappello durante il rimontaggio.
• Scanalature sui fianchi di battuta: alleggerimento delle zone interessate.
• Trattamenti termici in più fasi: resistenza, stabilità dimensionale e resistenza alla fatica.
• Granigliatura: miglioramento della resistenza alla fatica.
• Controllo mediante magnetoscopia: individuazione di difetti nei pezzi forgiati.
• Lavorazione CNC: precisione dichiarata fino a 0,0002", pari a circa 0,005 mm.
• Tolleranza interasse: inferiore a 0,001", ovvero 0,0254 mm.
• Controllo della flessione e della torsione: verifica della geometria.
• Analisi agli elementi finiti: studio al computer delle sollecitazioni.

Montaggio sui motori B4204T e B4194

Prima dell’assemblaggio, verificare la corrispondenza di pistoni, alberi, cuscinetti e manovelle con le dimensioni delle bielle. Controllare i giochi di funzionamento e rispettare le istruzioni di ingrassaggio e serraggio delle viti e dei bulloni ARP2000 in dotazione.

Punti di forza

• Acciaio forgiato 4340 e protilo.
• Boccole AMPCO 18 con riserva d’olio.
• Viti e bulloni ARP2000 da 3/8" inclusi.
• Set di 4 bielle accoppiate con tolleranza di peso di ± 1 g.
