Bielles forgées en I ZRP BMW M5 E34 S38B36 – jeu de 6

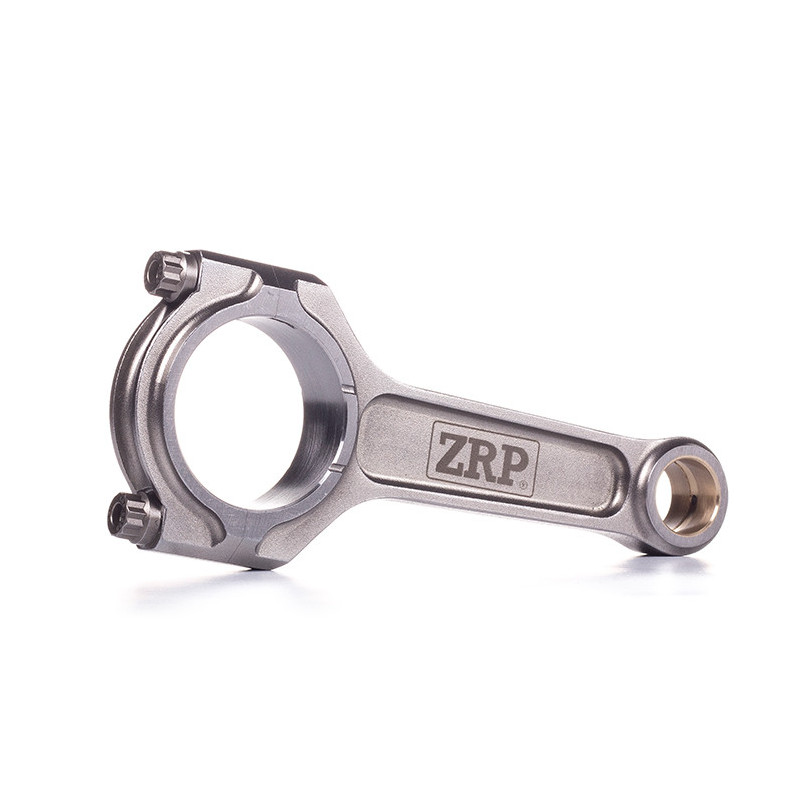

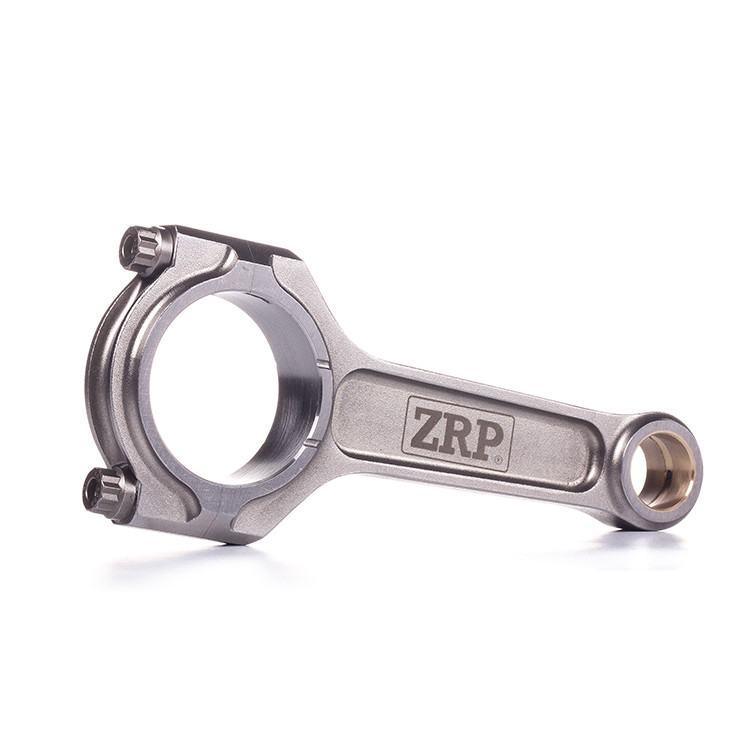

Les bielles forgées en I ZRP pour BMW M5 E34 à moteur S38B36 sont destinées aux préparations moteur recherchant une résistance mécanique et une rigidité élevées. Fabriquées en acier 4340 haute résistance, elles présentent un entraxe de 144 mm et reçoivent des axes de piston de 22 mm.

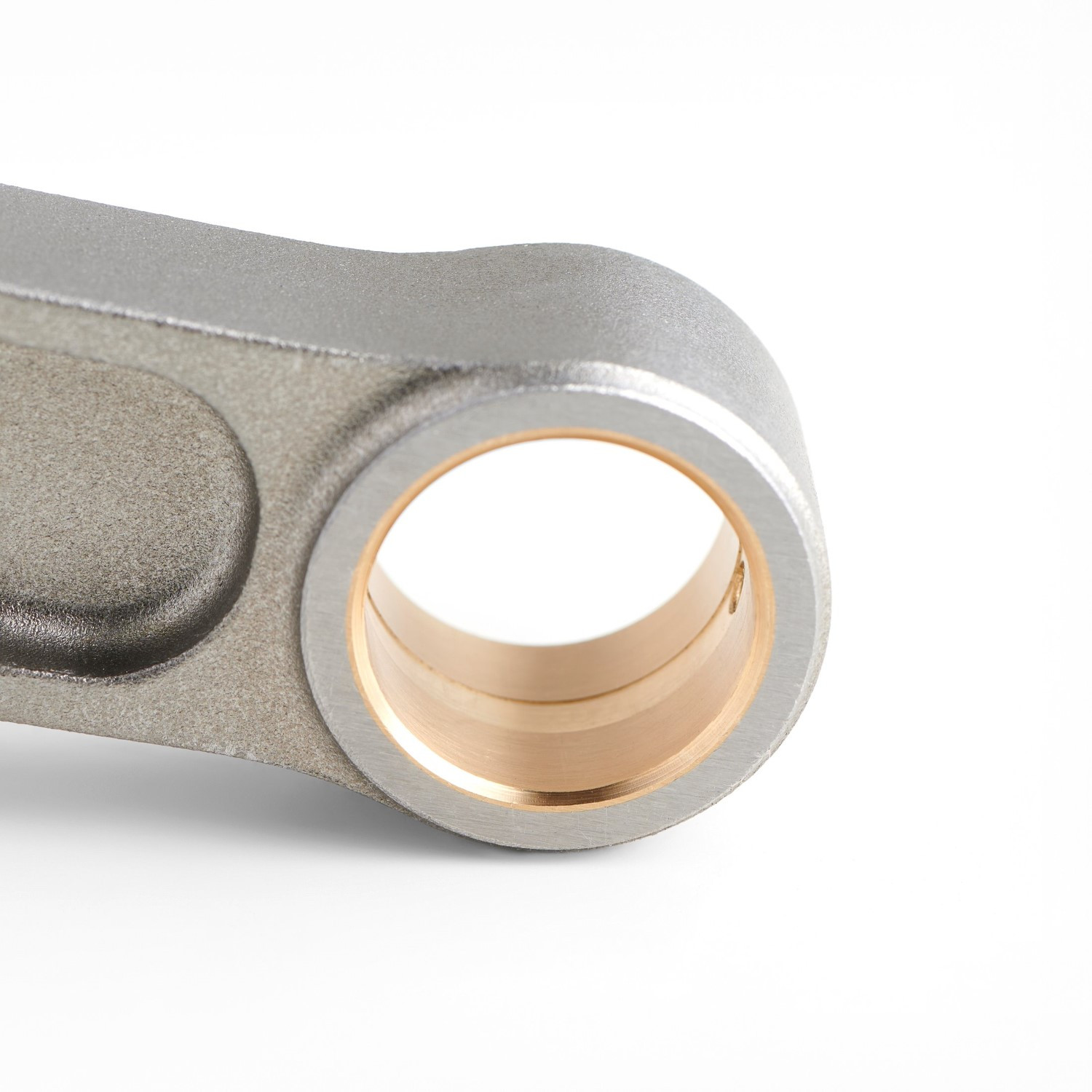

Leurs bagues de pied de bielle en AMPCO 18 comportent une rainure radiale servant de réserve d’huile. Le jeu de 6 bielles R-BMW-001-I-6 comprend la visserie ARP2000 de 3/8", le lubrifiant de montage ARP et les instructions.

Caractéristiques techniques

• Marque : ZRP
• Référence fabricant : R-BMW-001-I-6
• Application : BMW M5 E34
• Code moteur : S38B36
• Profil : en I, I-Beam
• Matière : acier forgé 4340
• Longueur entre axes : 144,00 mm
• Diamètre de l’axe de piston : 22,00 mm
• Diamètre du logement des coussinets de bielle : 52,00 mm
• Largeur de la tête de bielle : 23,90 mm
• Bagues de pied de bielle : AMPCO 18
• Visserie : ARP2000 de 3/8"
• Résistance à la traction annoncée de la visserie : 220 000 psi
• Poids annoncé par bielle : 566 g
• Appairage en poids : ± 1 g

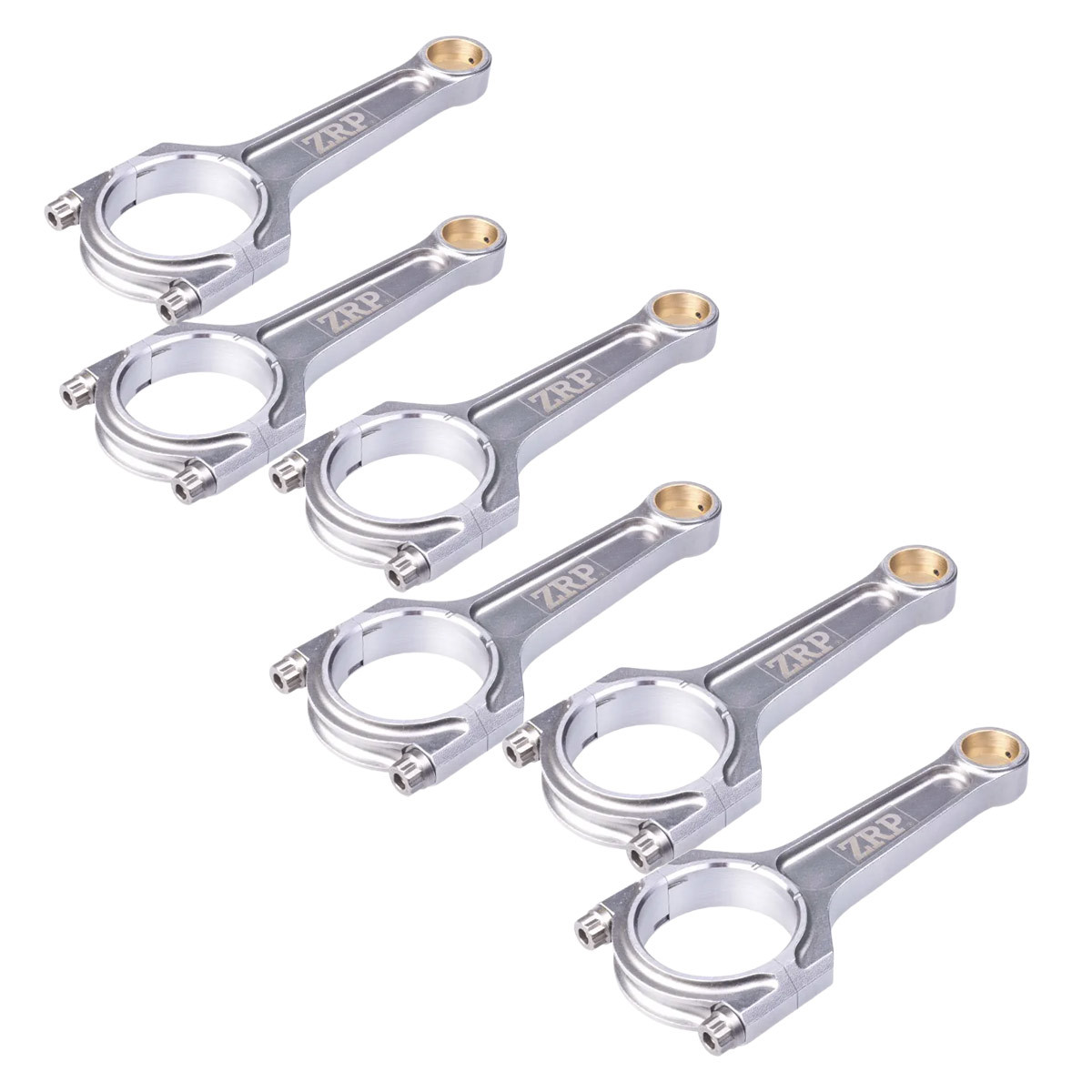

• Conditionnement : jeu de 6 bielles

Conception et fabrication

• Corps et chapeau forgés séparément : construction en deux pièces.
• Profil en I : géométrie favorisant la rigidité.
• Chapeaux à double nervure et à épaulement : renforcement de la tête de bielle.
• Douilles de centrage : repositionnement précis du chapeau au remontage.
• Rainures sur les faces de butée : allègement des zones concernées.
• Traitements thermiques en plusieurs étapes : résistance, stabilité dimensionnelle et tenue à la fatigue.
• Grenaillage : amélioration de la résistance à la fatigue.
• Contrôle par magnétoscopie : recherche de défauts dans les pièces forgées.
• Usinage CNC : précision annoncée jusqu’à 0,0002", soit environ 0,005 mm.
• Tolérance d’entraxe : inférieure à 0,001", soit 0,0254 mm.
• Contrôle de la flexion et de la torsion : vérification de la géométrie.
• Analyse par éléments finis : étude informatique des contraintes.

Montage sur moteur BMW S38B36

Avant assemblage, vérifiez la correspondance des pistons, axes, coussinets et manetons avec les dimensions des bielles. Contrôlez les jeux de fonctionnement et les dégagements de l’ensemble mobile. Respectez les instructions de lubrification et de serrage propres à la visserie ARP2000 fournie.

Points forts

• Acier forgé 4340 et profil en I.
• Entraxe de 144 mm et axe de piston de 22 mm.
• Bagues AMPCO 18 avec réserve d’huile.
• Visserie ARP2000 incluse.
• Jeu de 6 bielles appairées en poids à ± 1 g.
