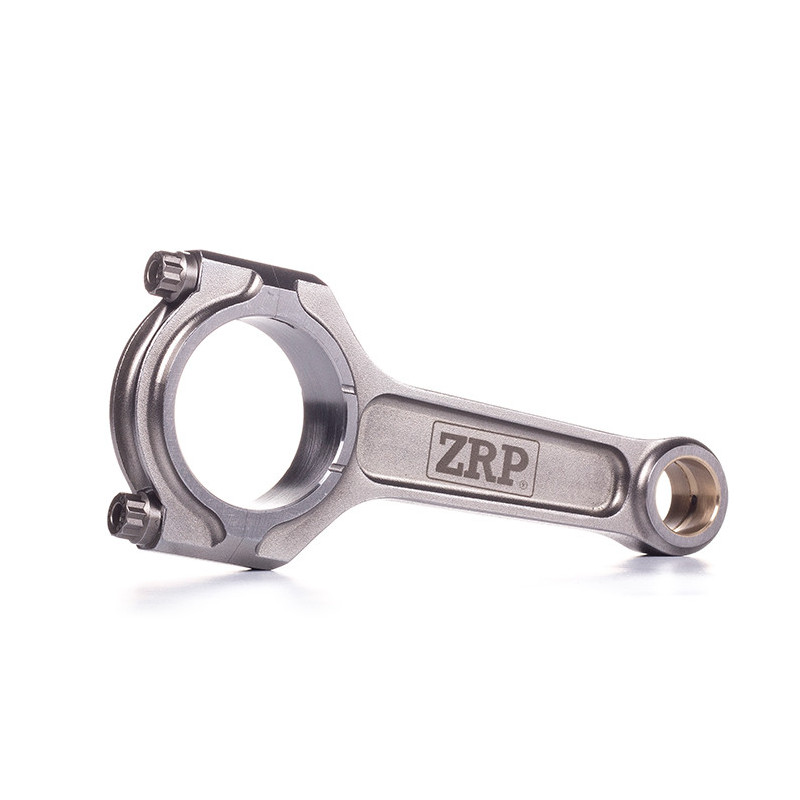

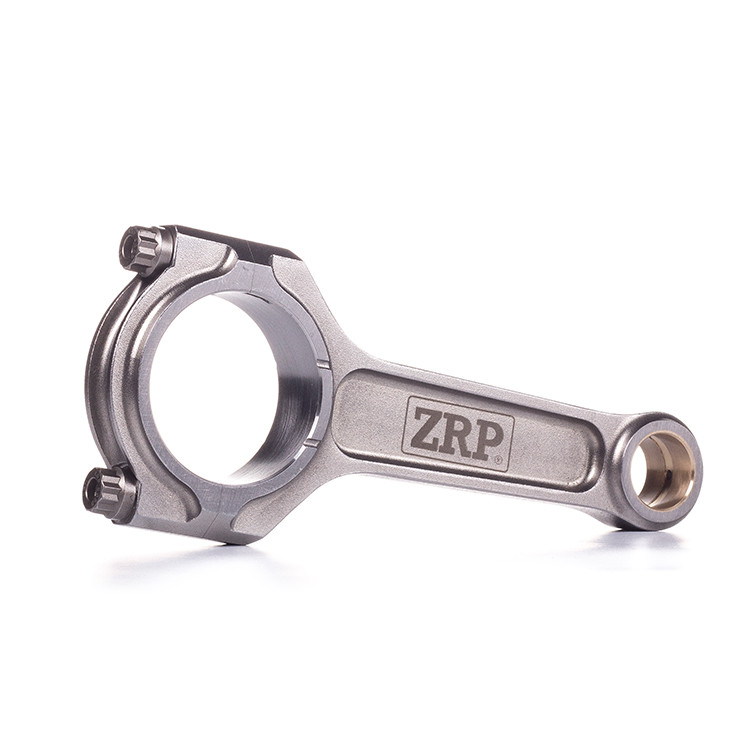

Die geschmiedeten I-förmigen Pleuelstangen ZRP für den BMW M5 E34 mit S38B36-Motor sind für Motortunings konzipiert, bei denen hohe mechanische Festigkeit und Steifigkeit gefragt sind. Sie bestehen aus hochfestem 4340-Stahl, weisen einen Achsabstand von 144 mm auf und sind für 22-mm-sichernngsstifte ausgelegt.

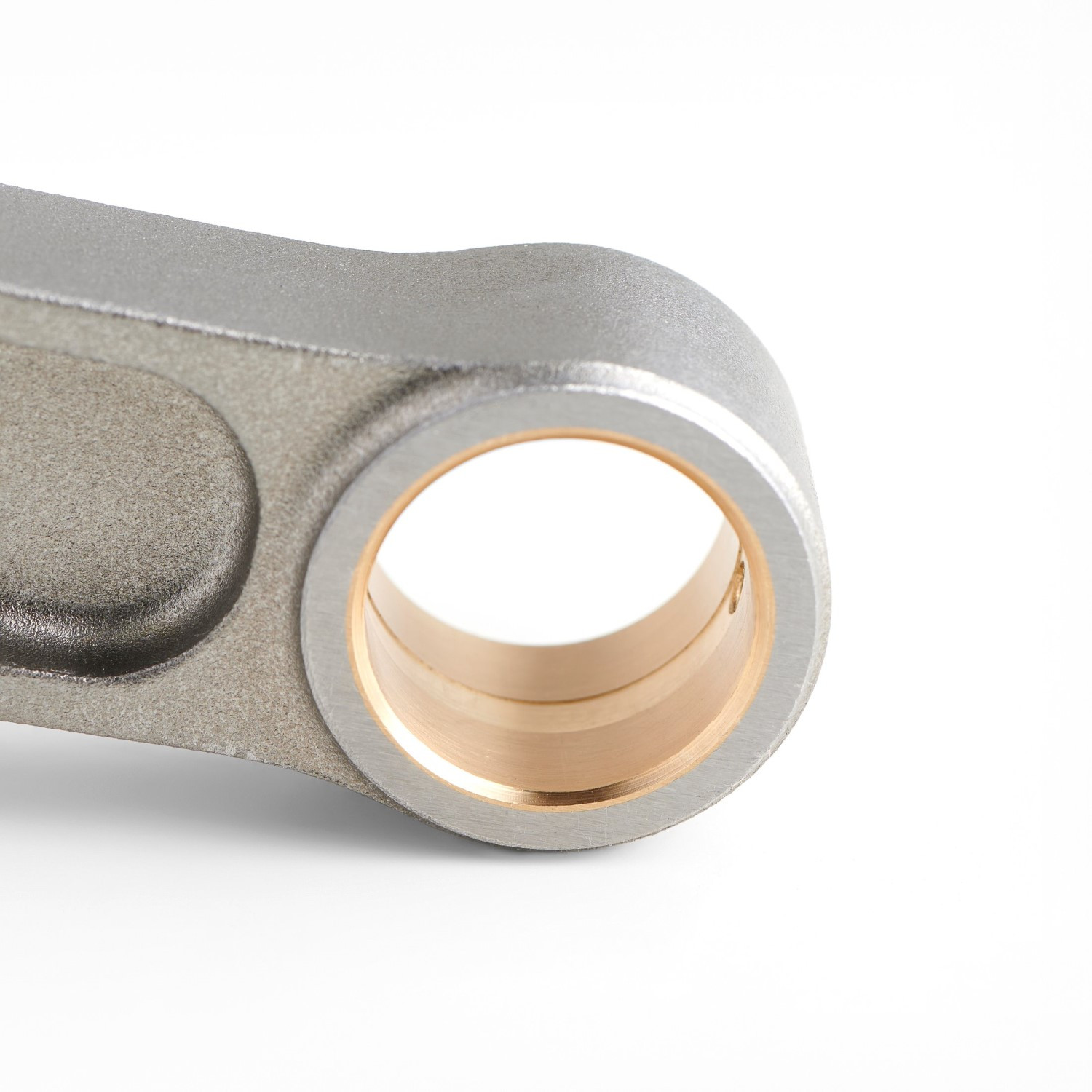

Ihre pleuelköpfe aus AMPCO 18 verfügen über eine radiale Nut, die als Ölreserve dient. Der Satz mit 6 Pleueln (R-BMW-001-I-6) umfasst die 3/8"-ARP2000-Schrauben, das ARP-Montageschmiermittel sowie die Montageanleitung.
Technische Daten
- Marke: ZRP
- Hersteller-Teilenummer: R-BMW-001-I-6
- Anwendung: BMW M5 E34
- Motorcode: S38B36
- Profil: I-Profil, I-Träger
- Material: geschmiedeter Stahl 4340
- Länge zwischen den Achsen: 144,00 mm
- Durchmesser des Sicherungsstifts: 22,00 mm
- Durchmesser der Pleuellageraufnahme: 52,00 mm
- Breite des Pleuelfußes: 23,90 mm
- Pleuelköpfe: AMPCO 18
- Schrauben: ARP2000, 3/8"
- Angegebene Zugfestigkeit der Schrauben: 220.000 psi
- Angegebenes Gewicht pro Pleuel: 566 g
- Gewichtsabgleich: ± 1 g

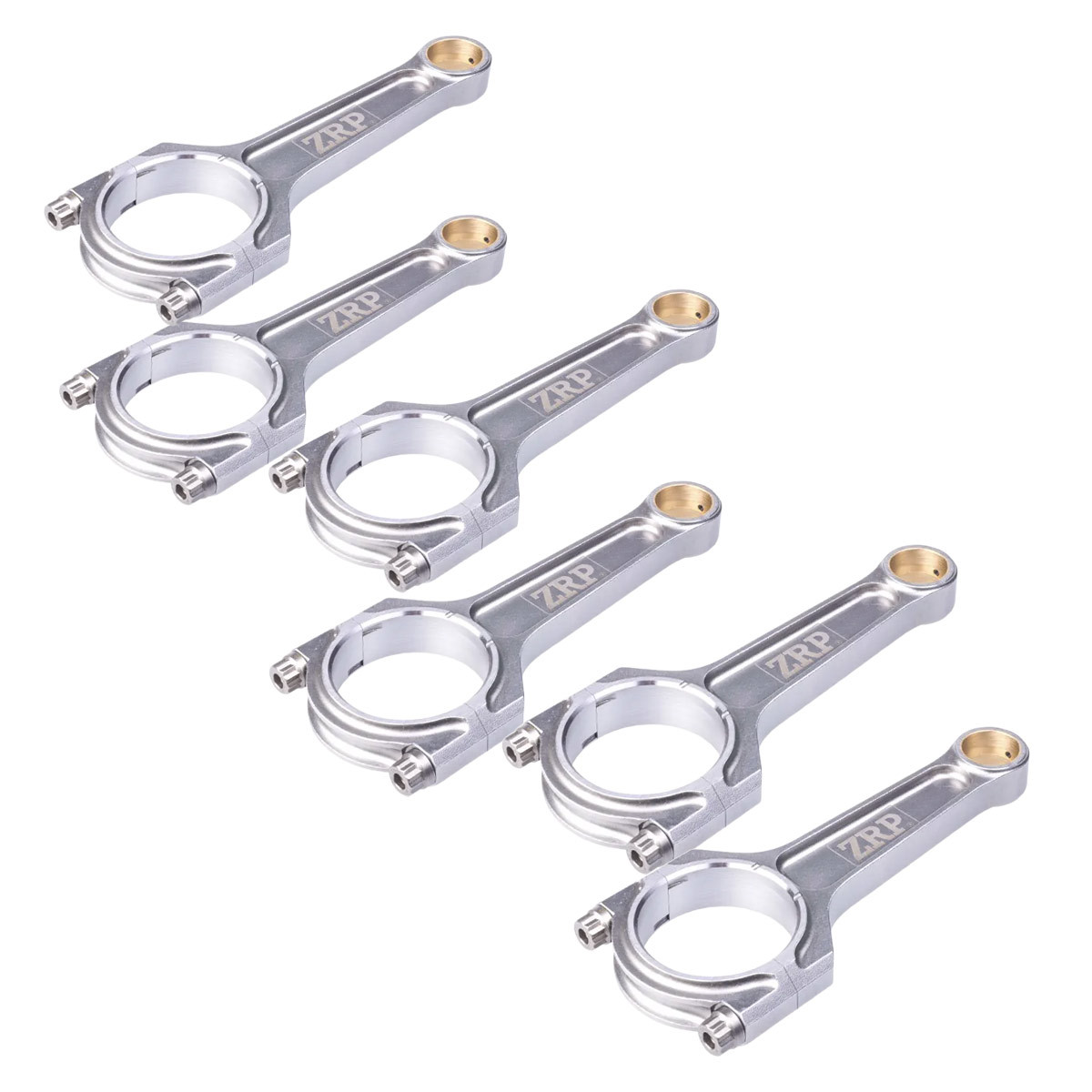

- Verpackung: Satz mit 6 Pleuelstangen
Konstruktion und Fertigung
- Körper und Kopf separat geschmiedet: zweiteilige Konstruktion.
- I-Profil: Geometrie für hohe Steifigkeit.
- Kappen mit doppelten Rippen und Buckel: Unterzug am Pleuelfuß.
- Zentrierbuchsen: präzise Neupositionierung des Kopfes beim Zusammenbau.
- Nuten an den Flanken: Gewichtsreduzierung in den betroffenen Bereichen.
- Mehrstufige Wärmebehandlung: Festigkeit, Maßhaltigkeit und Ermüdungsbeständigkeit.
- Kugelstrahlen: Verbesserung der Ermüdungsfestigkeit.
- Magnetoskopische Prüfung: Erkennung von Fehlern in den Schmiedeteilen.
- CNC-Bearbeitung: angegebene Genauigkeit bis zu 0,0002", d. h. ca. 0,005 mm.
- Achsabstandstoleranz: weniger als 0,001", d. h. 0,0254 mm.
- Biege- und Torsionsprüfung: Überprüfung der Geometrie.
- Finite-Elemente-Analyse: Computergestützte Untersuchung der Spannungen.
Einbau in einen BMW-Motor S38B36
Überprüfen Sie vor der Montage, ob Kolben, Achsen, Lager und Kurbelzapfen mit den Abmessungen der Pleuelstangen übereinstimmen. Überprüfen Sie die Betriebsspiele und Freiräume der beweglichen Baugruppe. Befolgen Sie die spezifischen Anweisungen zur Schmierung und zum Anziehen für die mitgelieferten ARP2000-Schrauben.
Vorteile
- Geschmiedeter 4340er-Stahl und I-Profil.
- Achsabstand von 144 mm und Sicherngsstift-Durchmesser von 22 mm.
- AMPCO-18-Laufbuchsen mit Ölreserve.
- ARP2000-Schrauben im Lieferumfang enthalten.
- Satz mit 6 Pleuelstangen, gewichtsausgeglichen auf ± 1 g.
