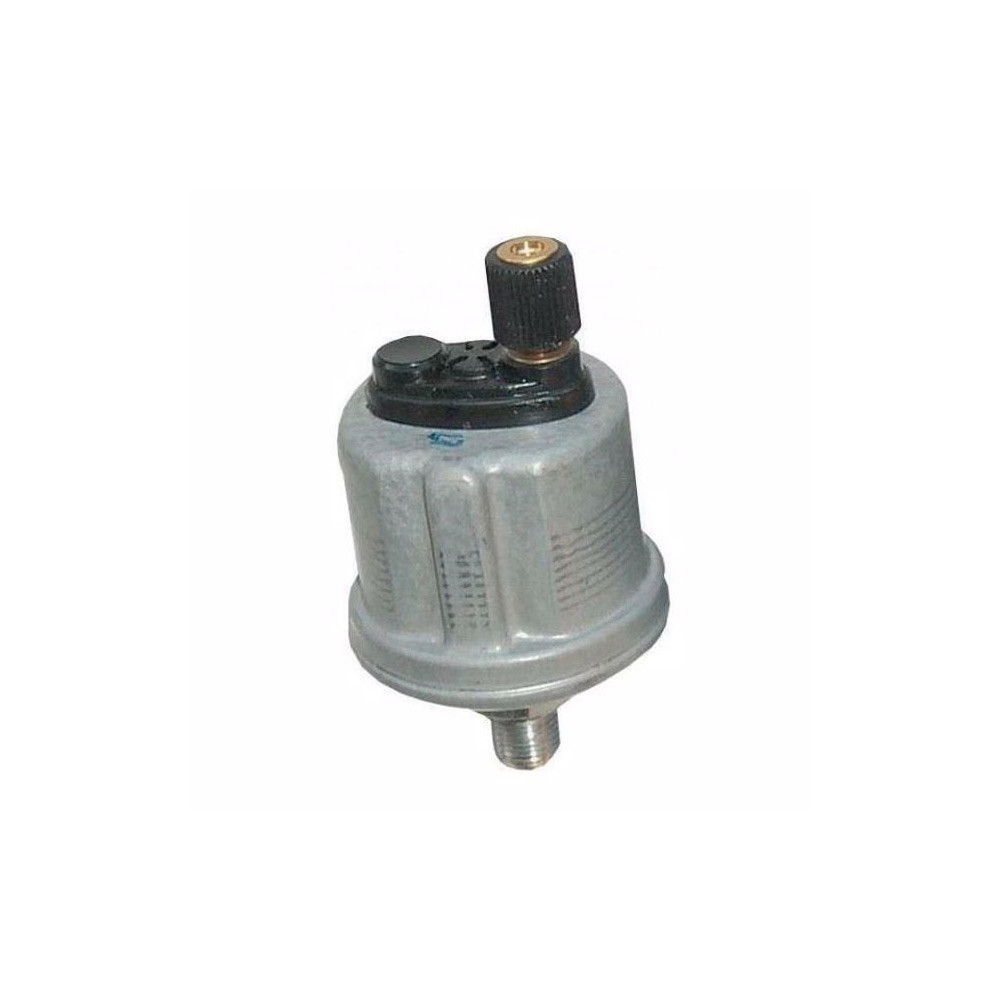

Capteur de pression d’huile VDO 0 à 5 bar M10x100 conique court

Le capteur de pression d’huile VDO 0 à 5 bar transmet une information de pression d’huile à un instrument compatible. Son raccord M10x100 conique court détermine le montage mécanique sur le circuit.

La sortie 10 à 184 ? doit correspondre à la caractéristique électrique du manomètre ou de l’indicateur utilisé. Une plage d’affichage identique ne suffit pas à garantir la compatibilité. Cette version est dépourvue de contact d’alerte.

Caractéristiques techniques

• Marque : VDO
• Référence fabricant : 360-081-029-001C
• Type : Capteur de pression d’huile
• Plage de mesure : 0 à 5 bar
• Filetage : M10x100 conique court
• Signal résistif : 10 à 184 ?
• Tension de fonctionnement : 6 à 24 V CC
• Contact d’alerte : Sans
• Type de masse : Masse par le corps de la sonde
• Connexion de mesure : M4 Écrou moleté en plastique
• Longueur filetée L2 : 11 mm
• Longueur filetage et hexagone L1 : 19,5 mm

Compatibilité et montage

Vérifier le filetage M10x100 conique court, la courbe de résistance et le raccordement avant montage. Le corps doit conserver sa continuité électrique avec la masse du circuit.
