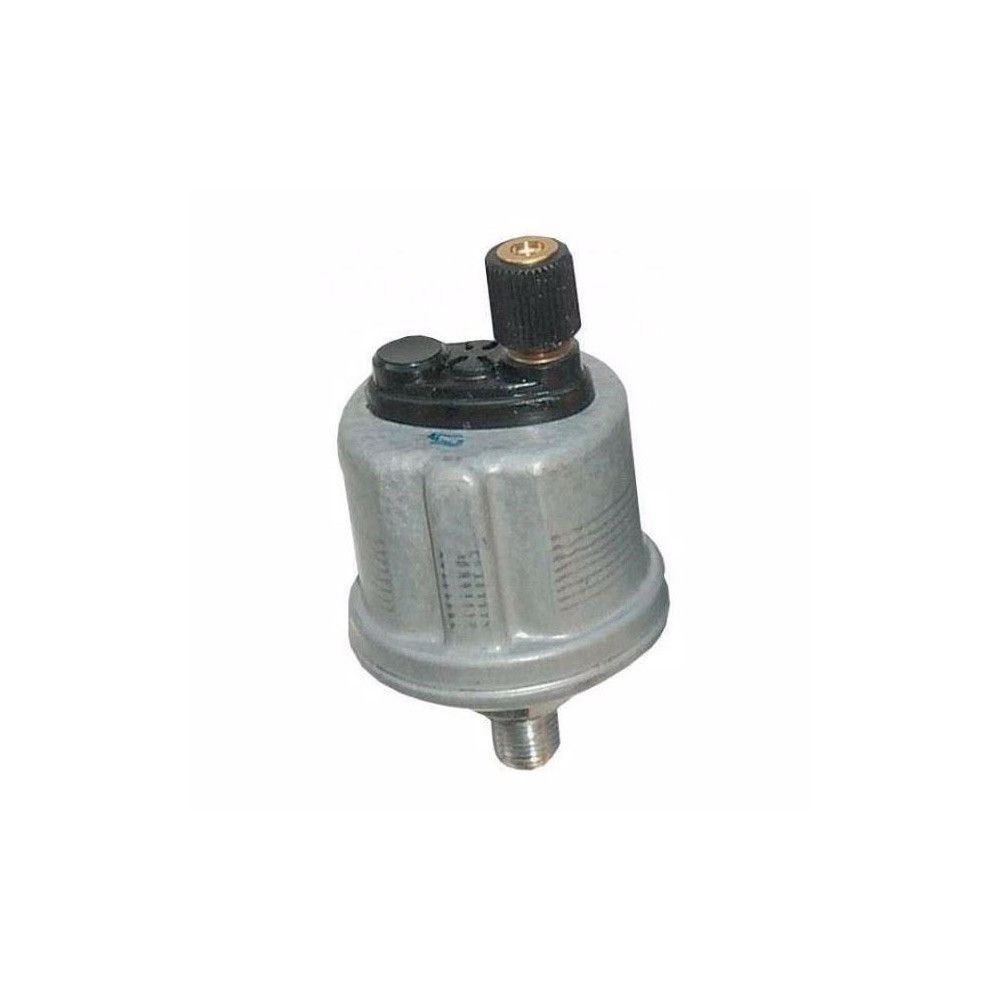

Sensore di pressione dell'olio VDO da 0 a 5 bar M10x100 conico corto

Il sensore di pressione olio VDO da 0 a 5 bar trasmette i dati relativi alla pressione dell'olio a uno strumento compatibile. Il suo attacco conico corto M10x100 determina il montaggio meccanico sul circuito.

L’uscita da 10 a 184 ? deve corrispondere alle caratteristiche elettriche del manometro o dell’indicatore utilizzato. Un intervallo di visualizzazione identico non è sufficiente a garantire la compatibilità. Questa versione è priva di contatto di allarme.

Caratteristiche tecniche

• Marca: VDO
• Codice produttore: 360-081-029-001C
• Tipo: Sensore di pressione olio
• Intervallo di misura: da 0 a 5 bar
• Filetto: M10x100 conica corta
• Segnale di resistenza: da 10 a 184 ?
• Tensione di funzionamento: da 6 a 24 V CC
• Contatto di allarme: Assente
• Tipo di messa a terra: Messa a terra tramite il corpo della sonda
• Collegamento di misura: M4, dado zigrinato in plastica
• Lunghezza filettata L2: 11 mm
• Lunghezza filetto e esagono L1: 19,5 mm

Compatibilità e montaggio

Verificare il filetto M10x100 conico corto, la curva di resistenza e il collegamento prima del montaggio. Il corpo deve mantenere la continuità elettrica con la massa del circuito.
