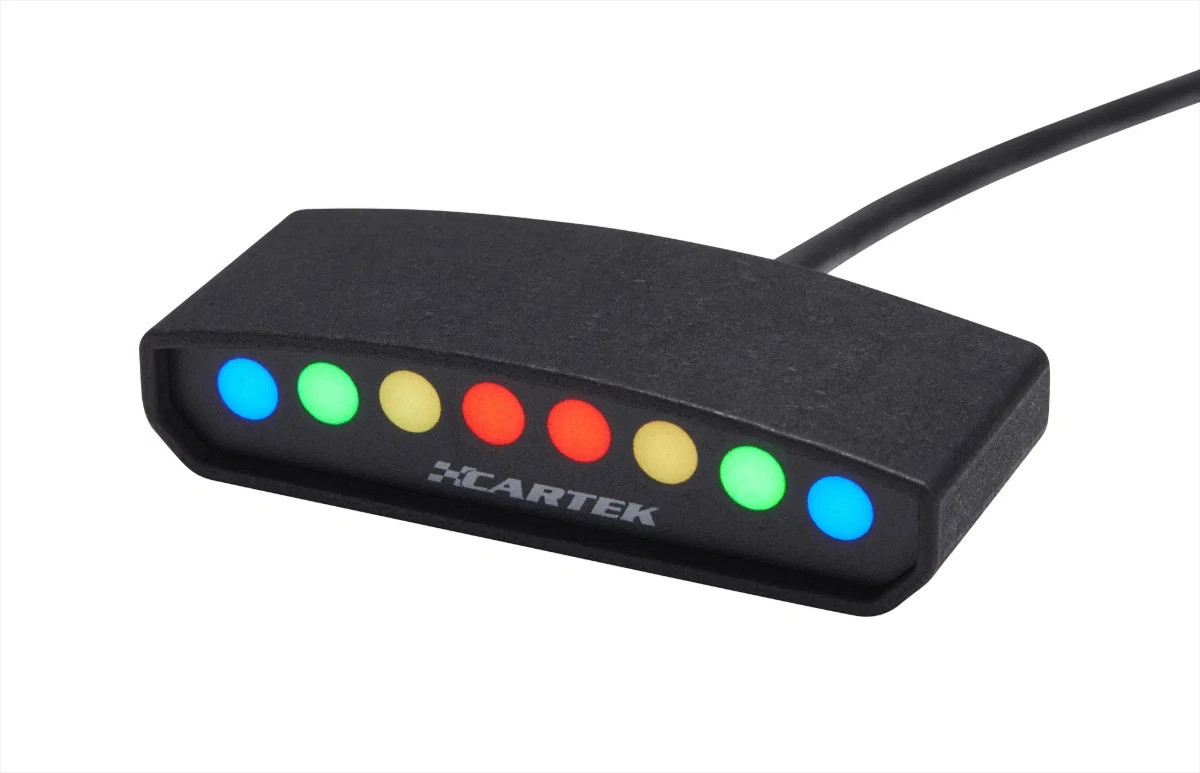

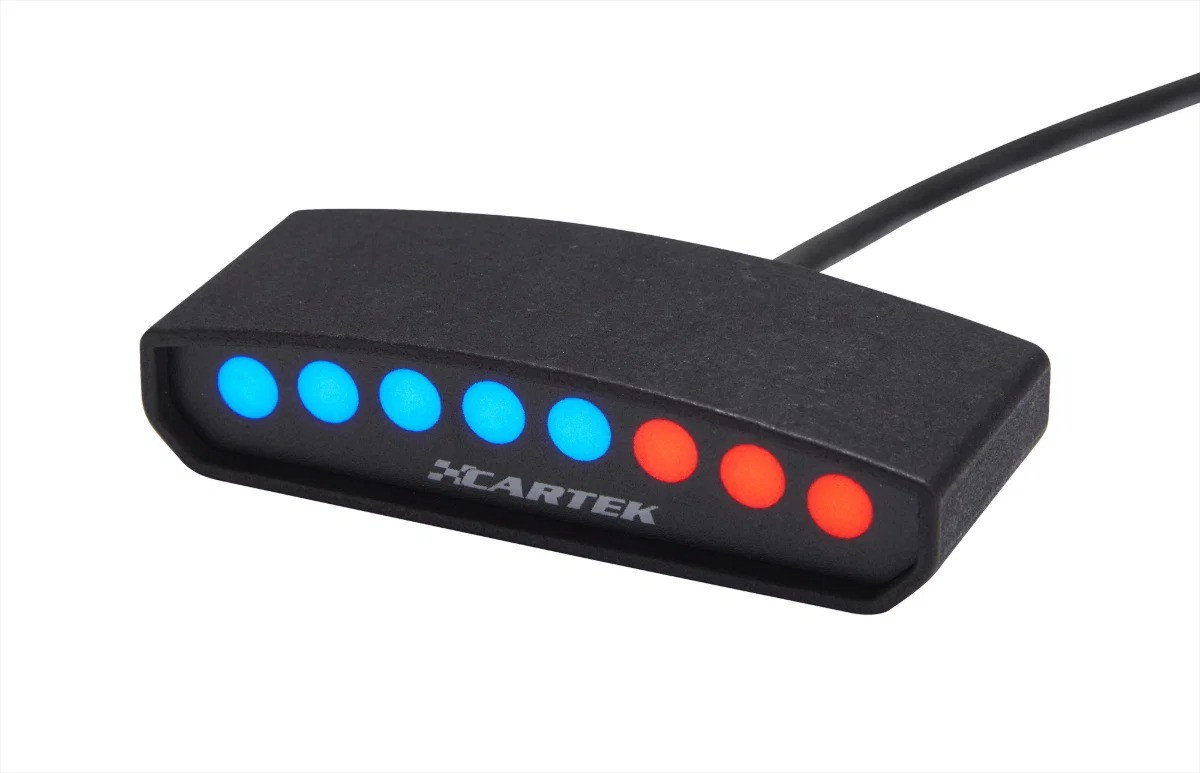

Shift light séquentiel Cartek Club à 8 LED multicolores

Le shift light séquentiel Cartek Club à 8 LED multicolores indique au pilote l’approche du régime choisi pour le passage au rapport supérieur. Installé dans son champ de vision, il permet de suivre la montée en régime grâce à une séquence lumineuse progressive, sans devoir surveiller constamment le compte-tours.

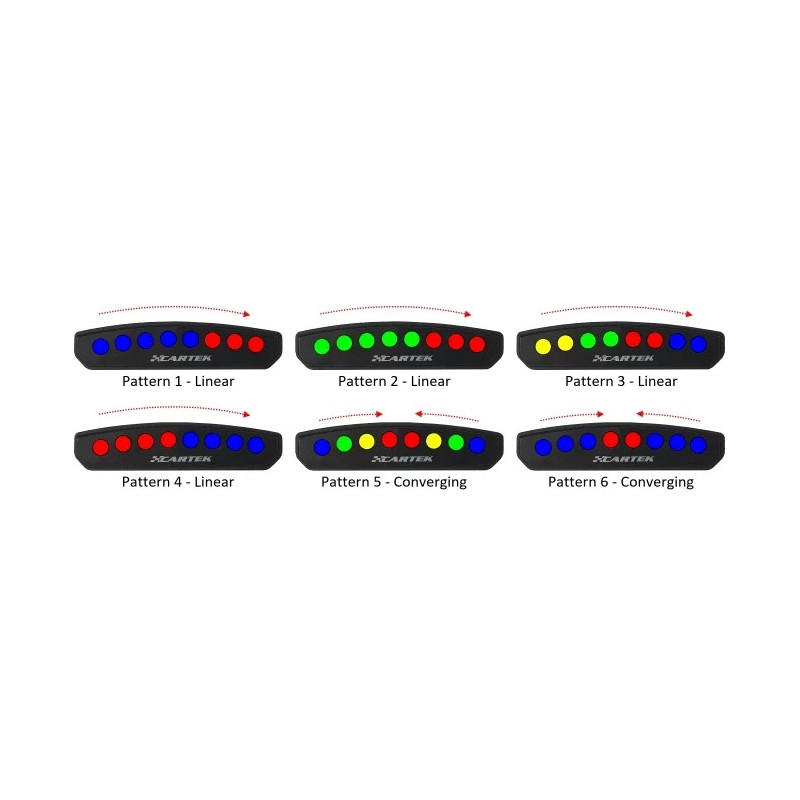

Les seuils de début et de fin de séquence sont configurables avec ou sans moteur en fonctionnement. Six animations, linéaires ou convergentes, permettent d’adapter l’affichage aux préférences du pilote. La luminosité dispose également de réglages pour le jour et la nuit.

Caractéristiques techniques

• Marque : Cartek
• Modèle : Shift Light Club
• Référence fabricant : CK-LS-CL

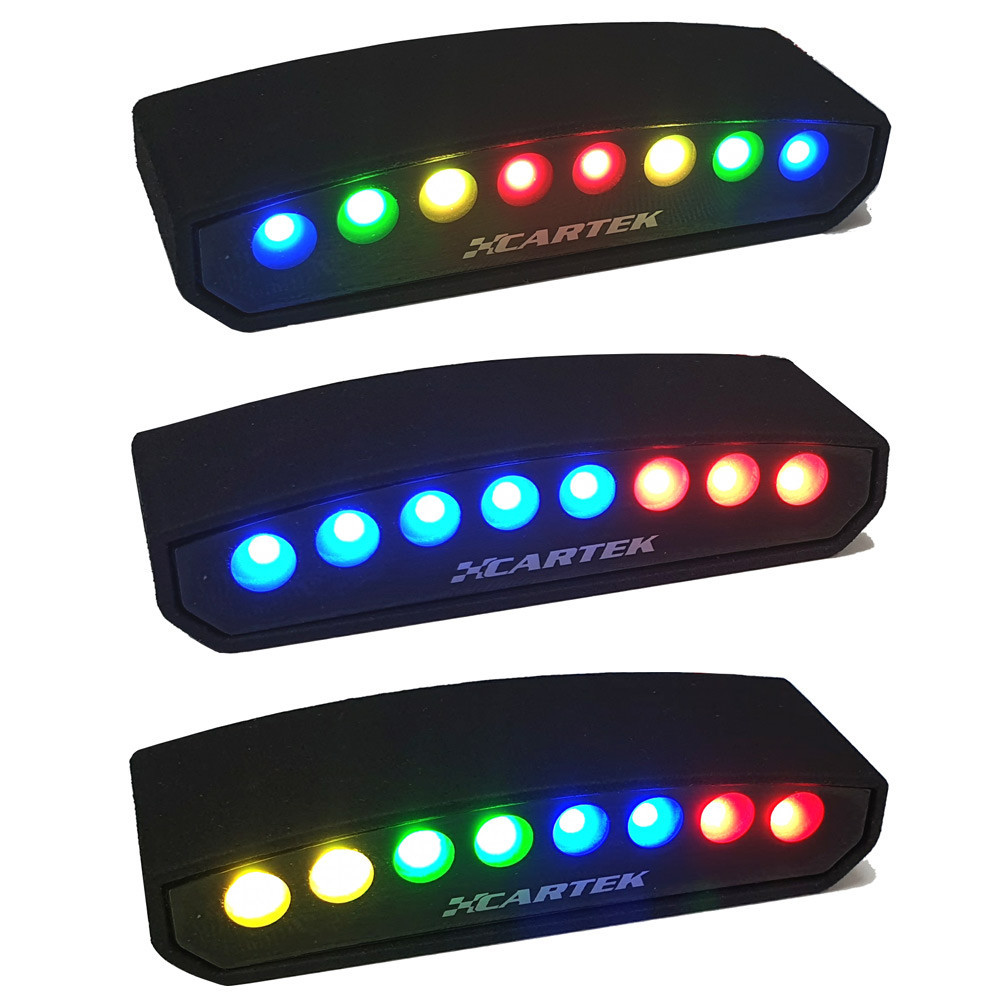

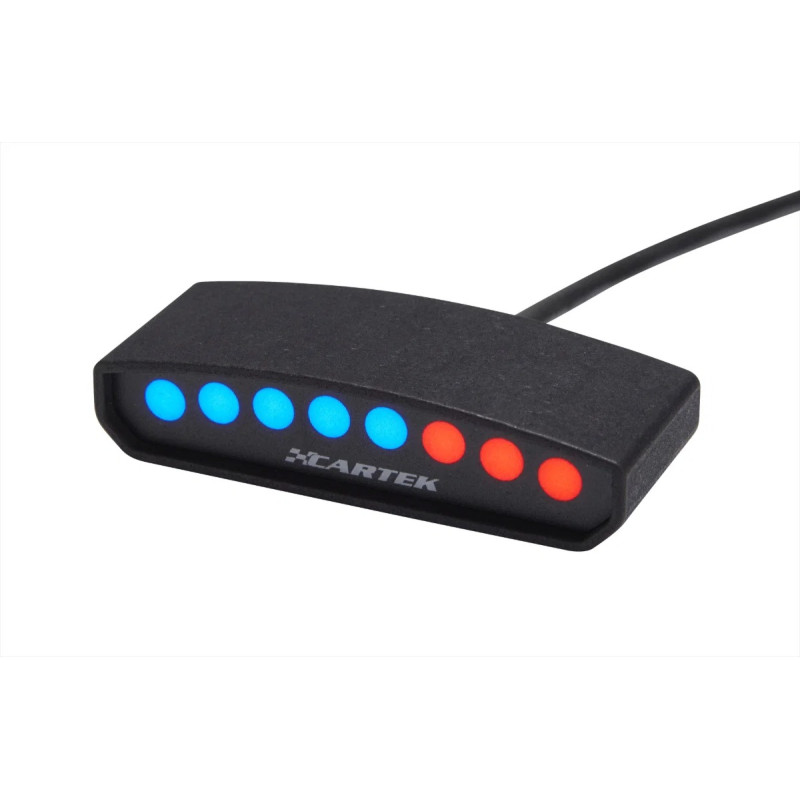

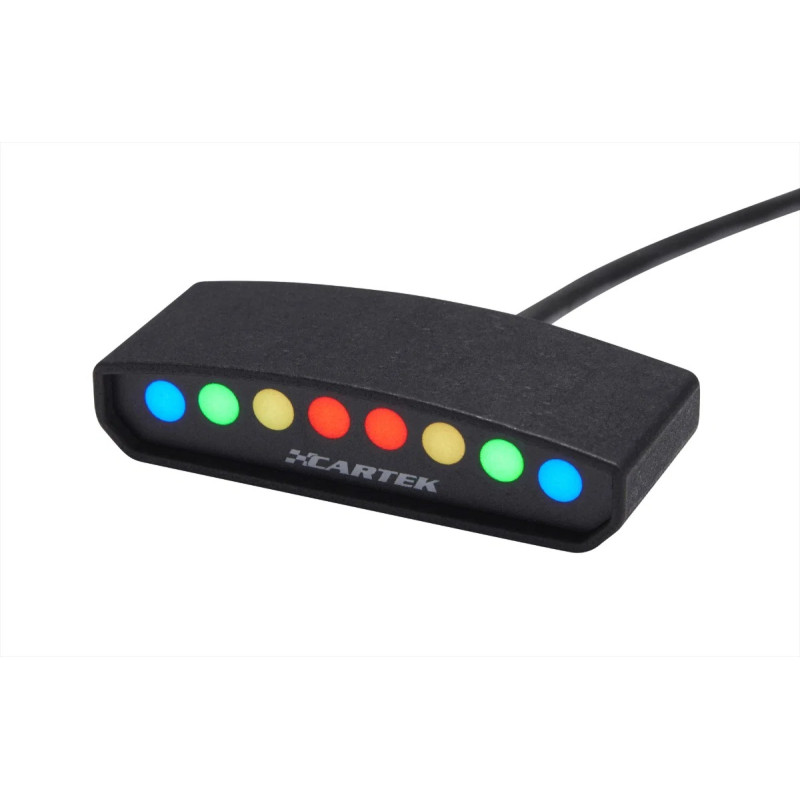

• Affichage : 8 LED multicolores RGB

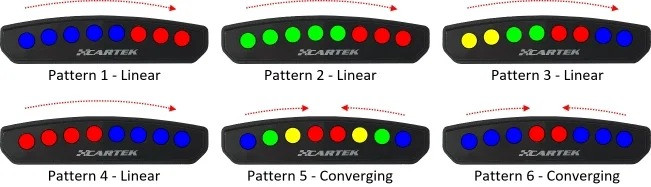

• Séquences lumineuses : 6 configurations, linéaires ou convergentes
• Réglages : seuils de régime inférieur et supérieur, luminosité jour/nuit
• Entrée de régime : signal calculateur, compte-tours ou bobine d’allumage compatible
• Signaux calculateur acceptés : signaux carrés de 5 V ou 12 V
• Filtrage du signal de régime : réglage supplémentaire pour les applications historiques
• Entrée d’alarme : oui, avec clignotement stroboscopique orange
• Tension de fonctionnement : 7 à 18 V
• Consommation annoncée : 0,5 A

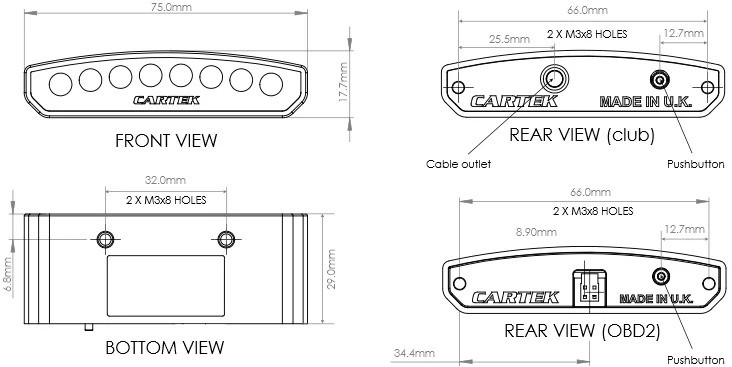

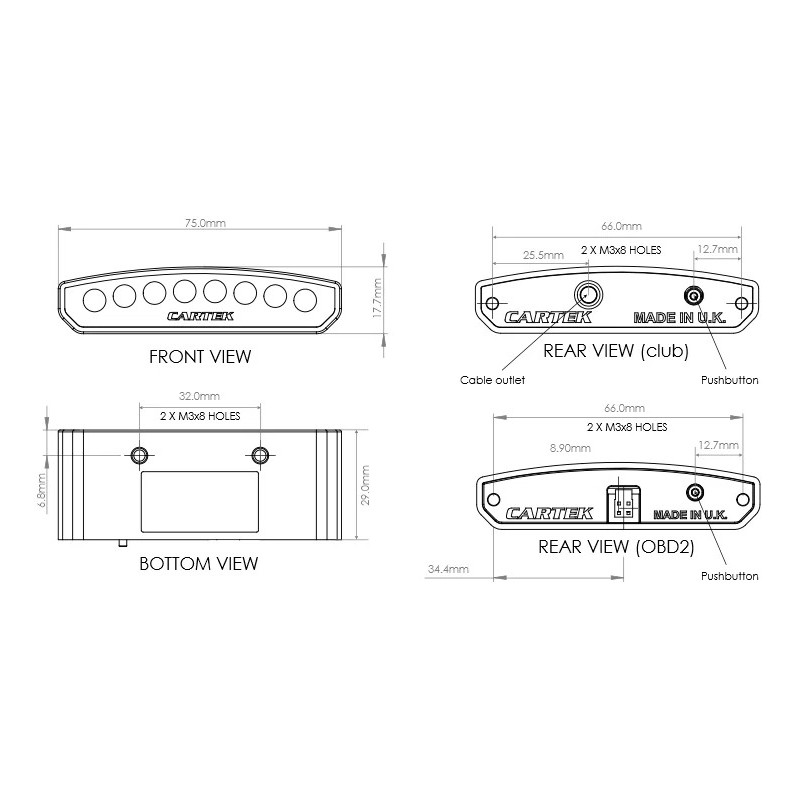

• Dimensions : largeur 75 mm, hauteur 17,7 mm, profondeur 29 mm
• Poids : 55 g

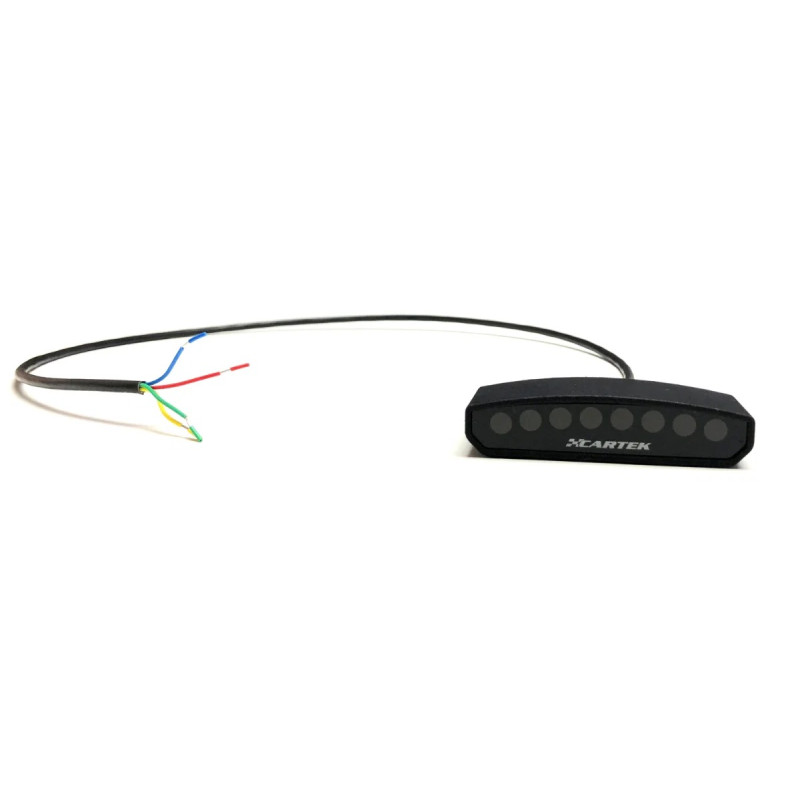

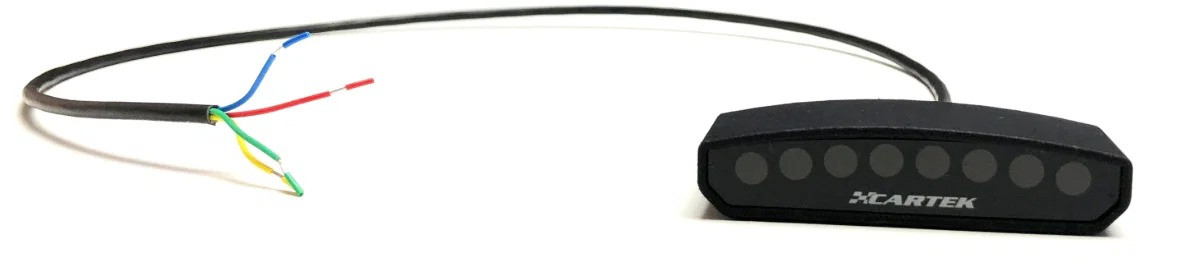

• Longueur du câble : 70 cm
• Boîtier : nylon PA 2200, électronique encapsulée
• Indice de protection : IP64
• Température de fonctionnement : -10 °C à +85 °C
• Température de stockage : -40 °C à +125 °C

Signal de régime moteur et compatibilité

Le shift light Cartek Club nécessite un signal de régime moteur pour fonctionner. Il accepte une sortie régime du calculateur sous forme de signal carré de 5 V ou 12 V, un signal de compte-tours ou un signal de bobine d’allumage compatible.

Un réglage supplémentaire de filtrage du signal de régime est disponible pour les applications sur véhicules historiques.

Attention : ce shift light n’est pas adapté aux moteurs équipés d’anciens systèmes d’allumage CDI, à décharge capacitive.

Fonction d’alarme moteur

Cette version intègre une alerte lumineuse par clignotement stroboscopique orange, permettant d’avertir le pilote d’un problème moteur, comme une surchauffe ou une pression d’huile insuffisante.

Cette fonction nécessite le raccordement à un capteur compatible, à un système d’acquisition de données ou à une sortie d’alarme du tableau de bord. Le shift light affiche l’alerte transmise par cet équipement ; il ne mesure pas lui-même la température ou la pression d’huile.

Installation et réglages

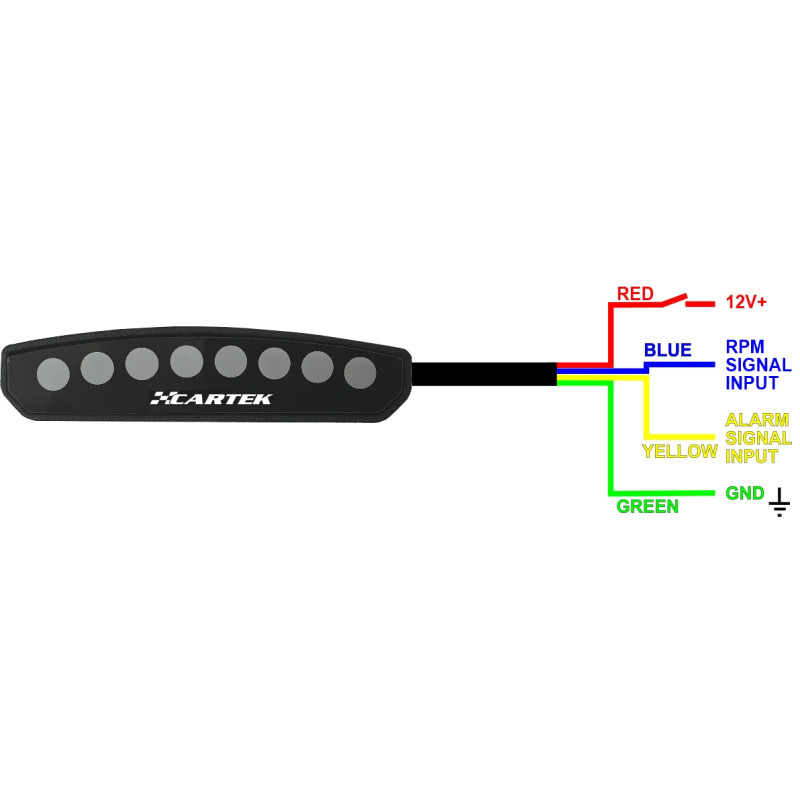

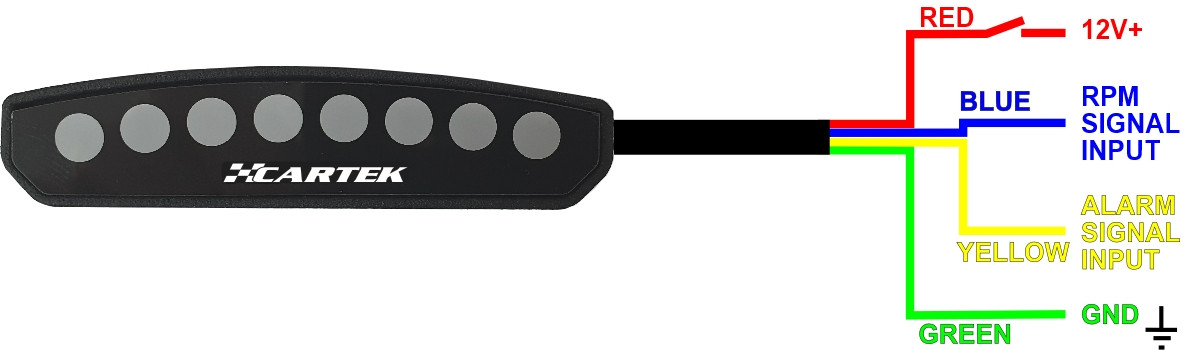

Installez le boîtier dans le champ de vision du pilote, puis raccordez l’alimentation, la masse et le signal de régime conformément à la notice Cartek. Branchez l’entrée d’alarme si vous souhaitez utiliser cette fonction.

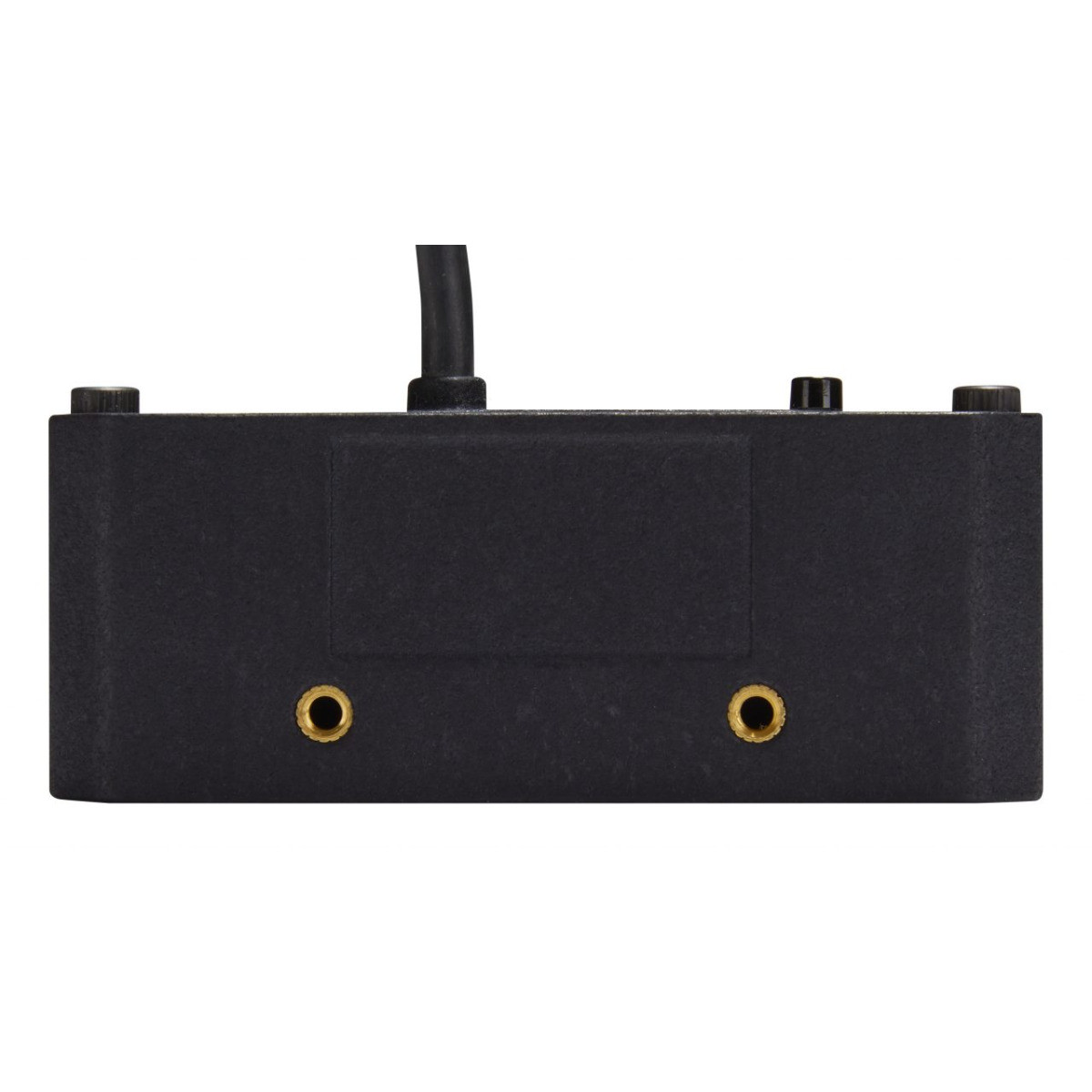

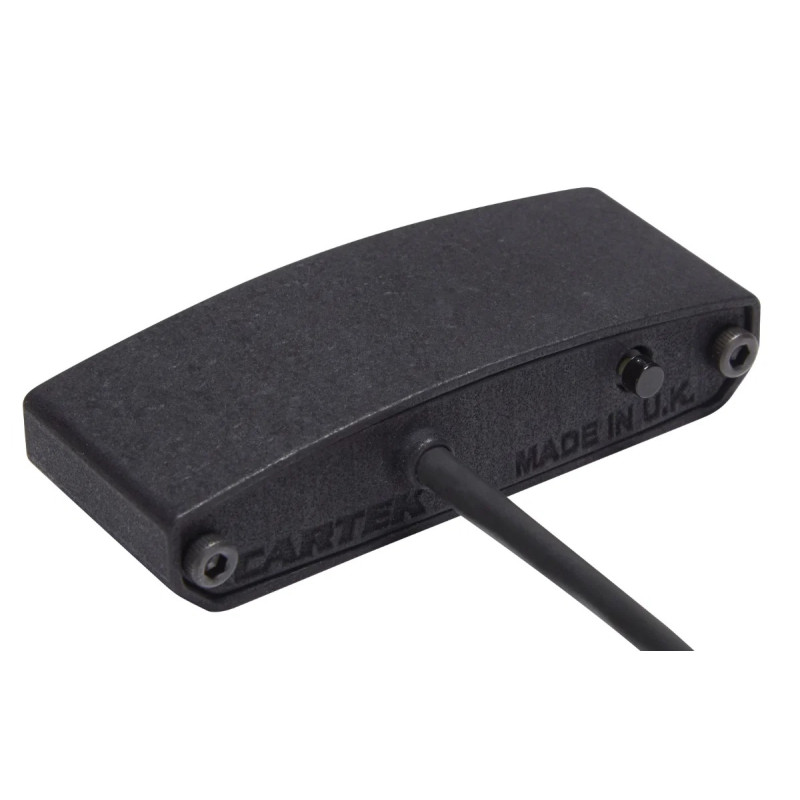

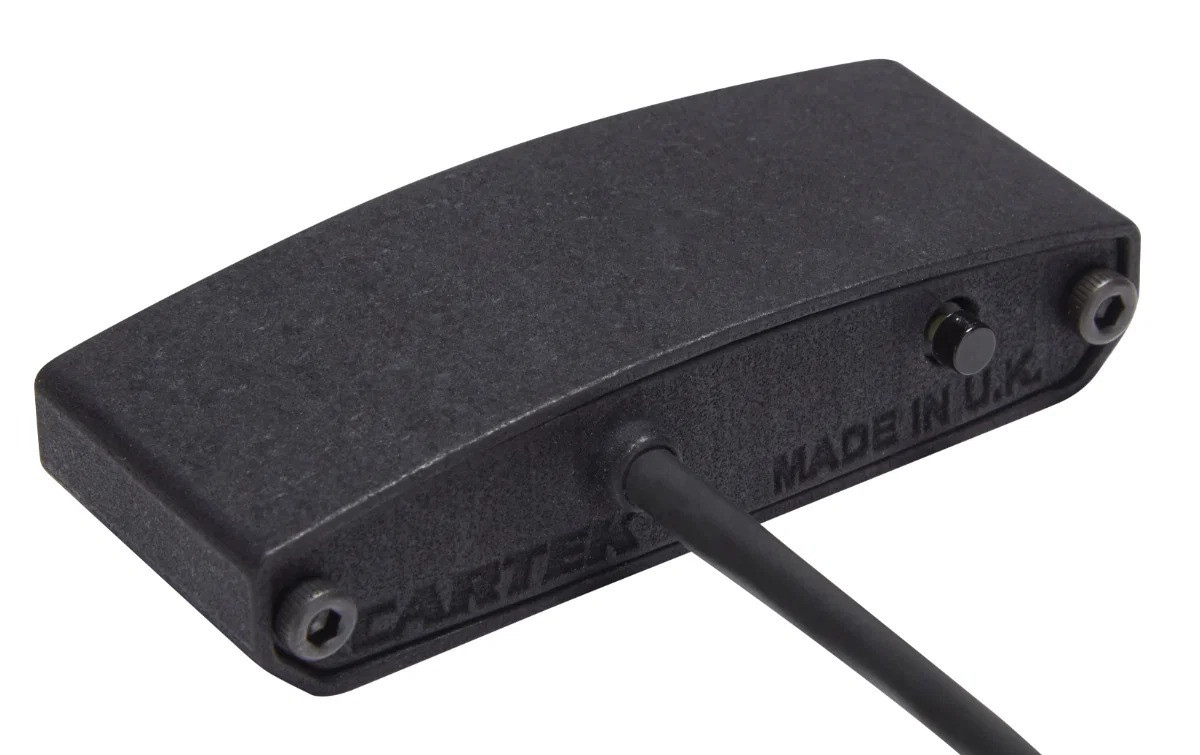

Le bouton situé à l’arrière permet de configurer les seuils de régime, la séquence lumineuse et la luminosité. Les valeurs de régime peuvent être saisies moteur arrêté. Pour un réglage moteur en fonctionnement, Cartek prévoit une procédure nécessitant de monter à seulement 50 % du régime maximal de référence.

Contenu fourni

• Un shift light Cartek Club.
• Quatre vis M3.
• Une notice.

Points forts

• Affichage progressif du régime par 8 LED multicolores.
• Six séquences lumineuses au choix.
• Seuils de régime configurables avec ou sans moteur en fonctionnement.
• Luminosité réglable pour le jour et la nuit.
• Entrée d’alarme pour signaler un défaut moteur.
• Format compact et léger, avec protection IP64.
