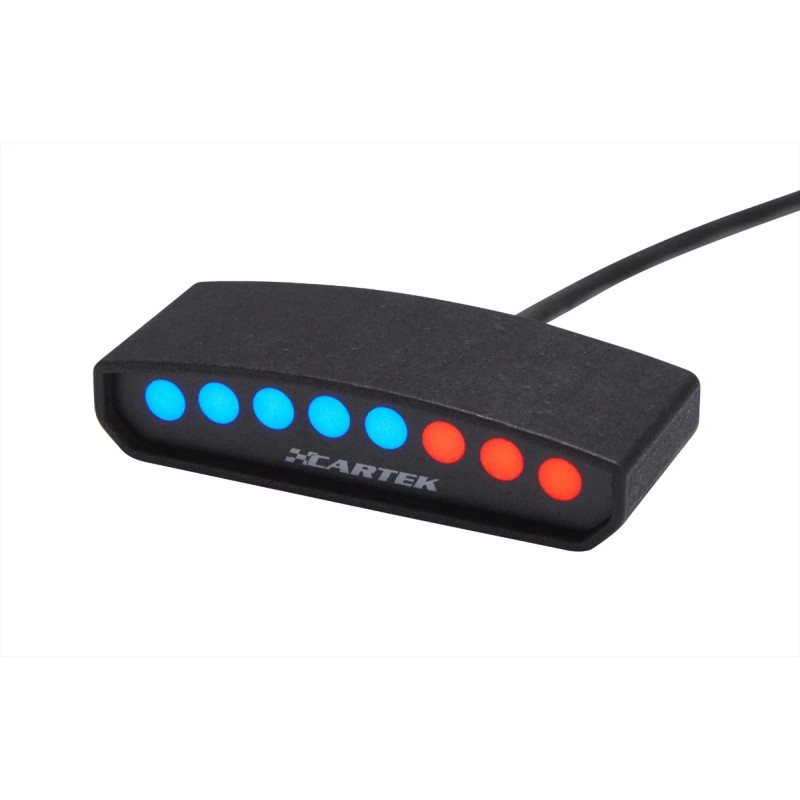

Sequentielle Cartek Club-Schaltanzeige mit 8 mehrfarbigen LEDs

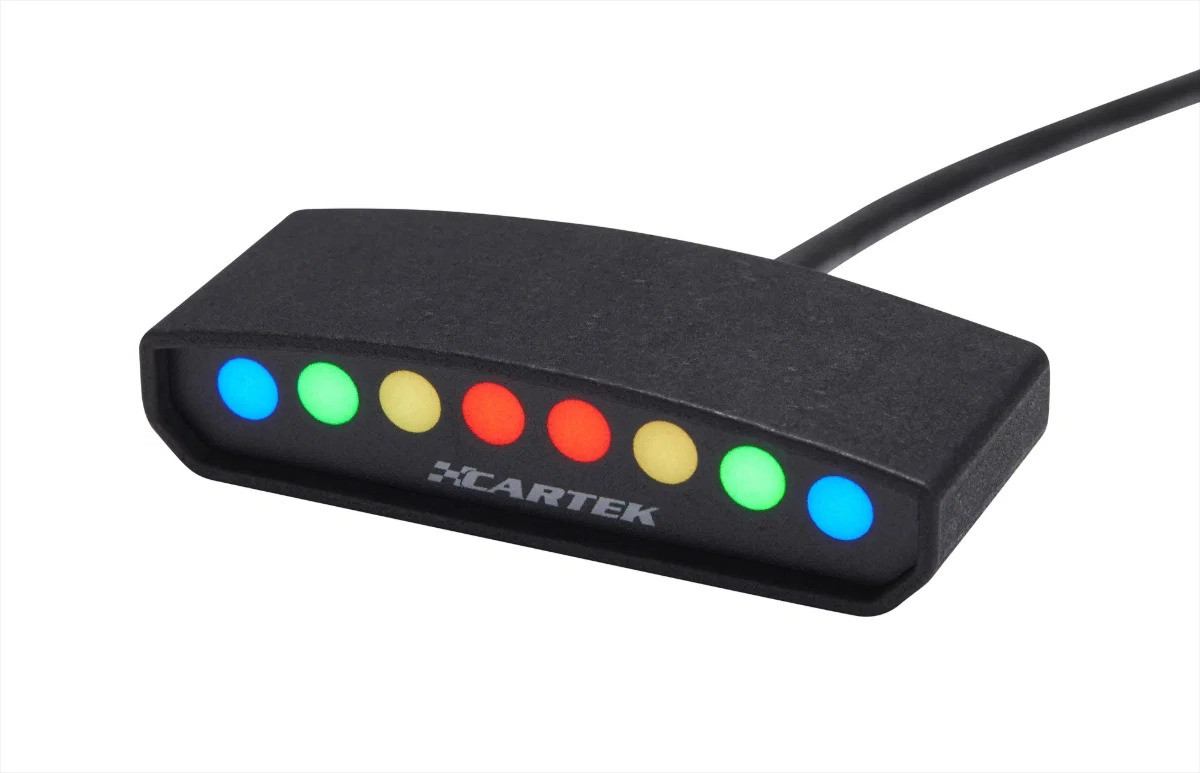

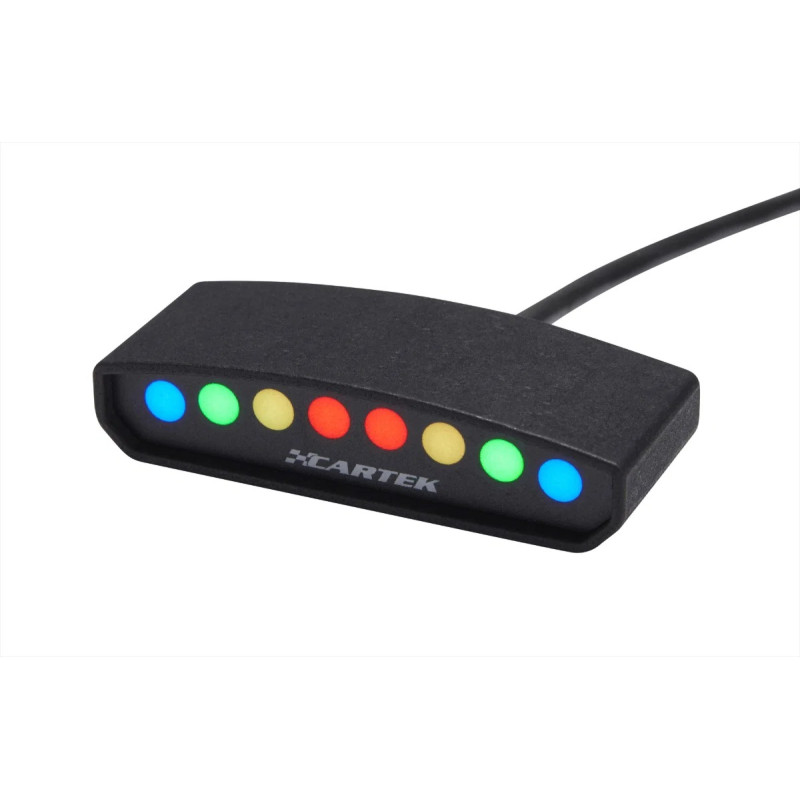

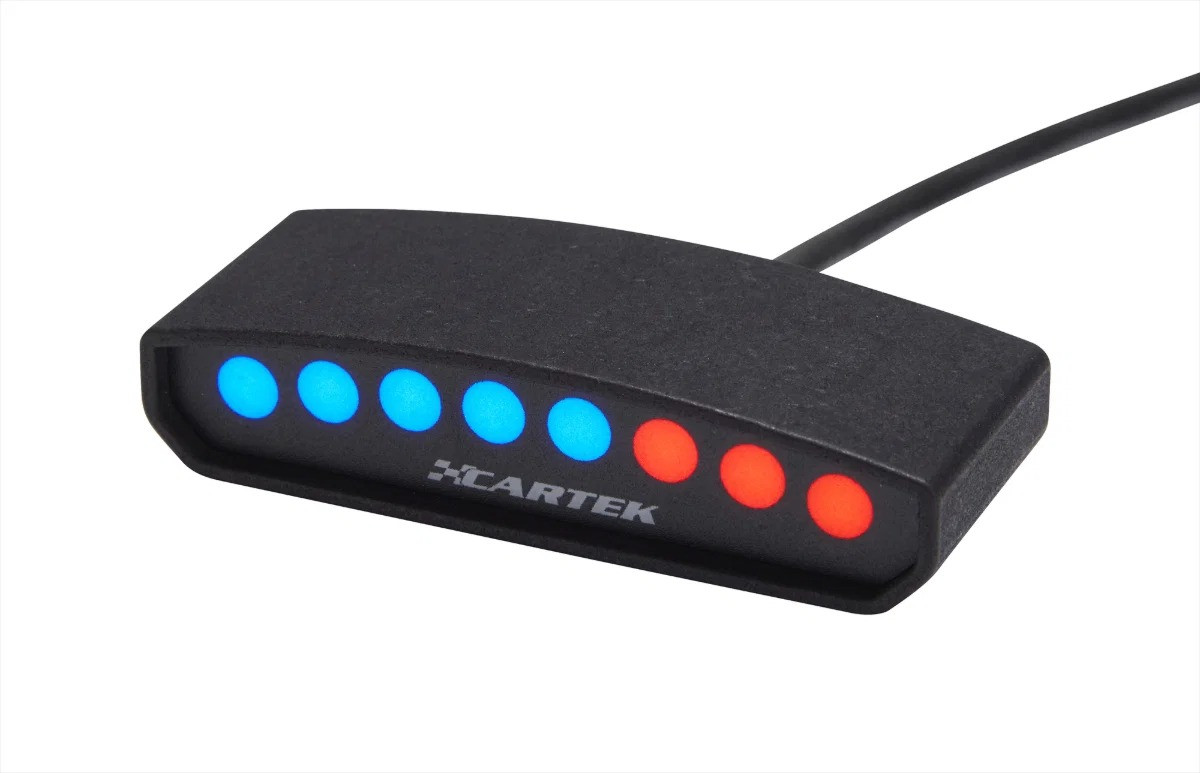

Das sequenzielle Cartek Club-Schaltlicht mit 8 mehrfarbigen LEDs signalisiert dem Fahrer, dass die für den gangwechsel gewählte Anzahl an Umdrehungen pro Minute erreicht wird. Da es im Sichtfeld des Fahrers angebracht ist, kann dieser den Drehzahlanstieg dank einer progressiven Lichtsequenz verfolgen, ohne ständig den Drehzahlmesser im Auge behalten zu müssen.

Die Schwellenwerte für den Beginn und das Ende der Sequenz sind bei laufendem oder ausgeschaltetem Motor konfigurierbar. Sechs Animationen – linear oder konvergierend – ermöglichen es, die Anzeige an die Vorlieben des Fahrers anzupassen. Die Helligkeit lässt sich zudem für Tag und Nacht einstellen.

Technische Daten

• Marke: Cartek
• Modell: Shift Light Club
• Hersteller-Artikelnummer: CK-LS-CL
• Anzeige: 8 mehrfarbige RGB-LEDs

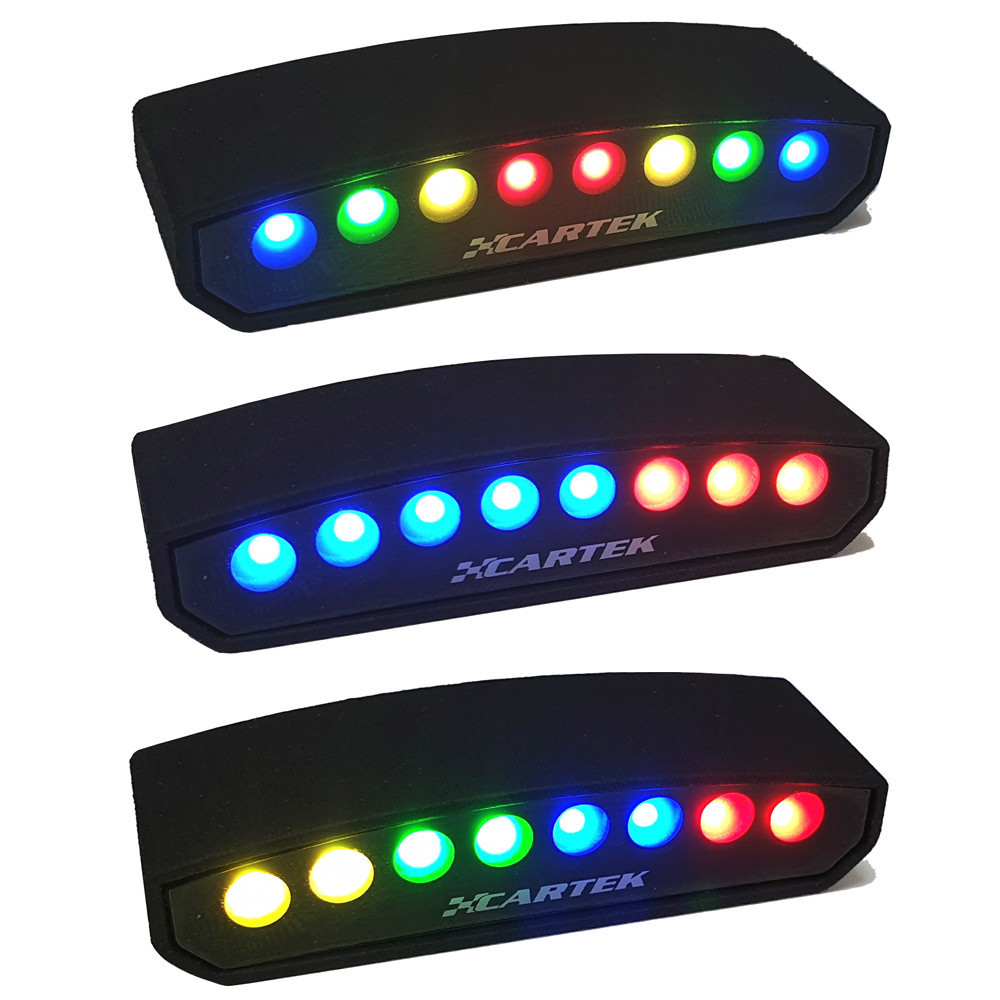

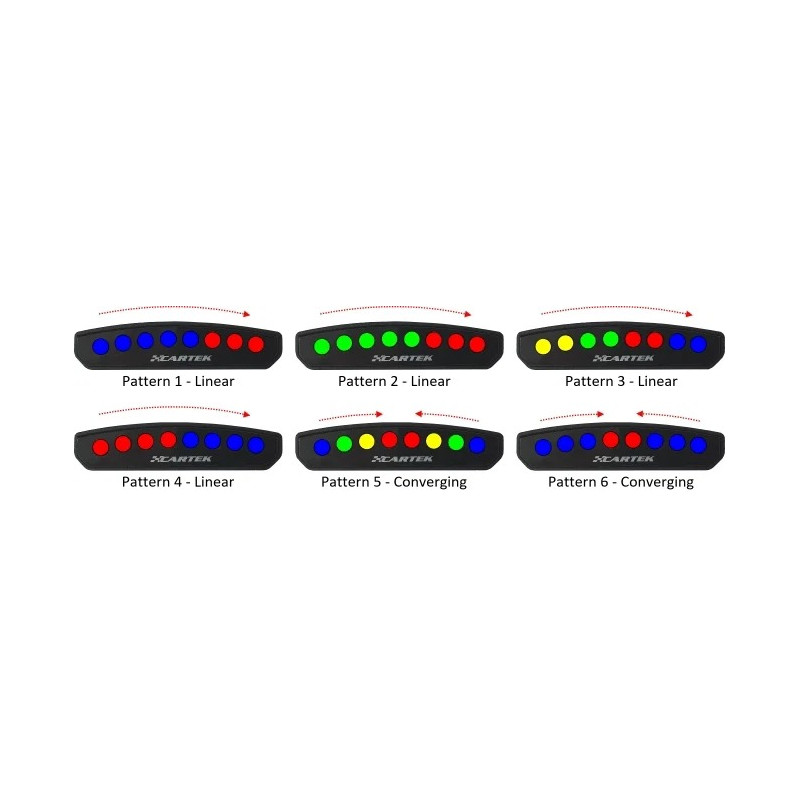

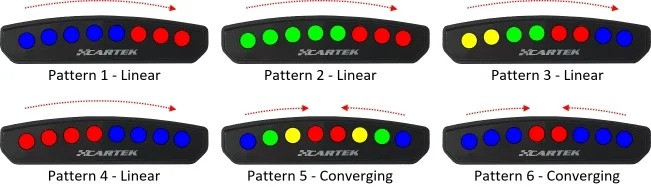

• Lichtsequenzen: 6 Konfigurationen, linear oder konvergierend
• Einstellungen: untere und obere Schwellen für umdrehungen pro minute, Helligkeit Tag/Nacht
• Umdrehungen pro Minute: Steuergerätesignal, Drehzahlmesser oder kompatible Zündspule
• Unterstützte Steuergerätesignale: Rechtecksignale mit 5 V oder 12 V
• Filtrage des Signals bei Umdrehungen pro Minute: zusätzliche Einstellung für Oldtimer-Anwendungen
• Alarmeingang: ja, mit orangefarbenem Stroboskop-Blinker
• Betriebsspannung: 7 bis 18 V
• Angegebener Verbrauch: 0,5 A

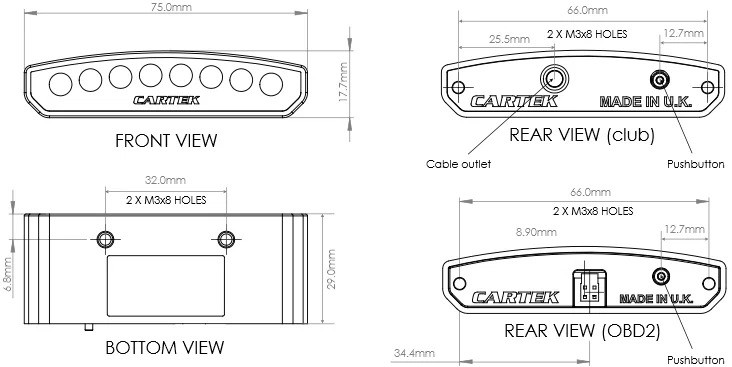

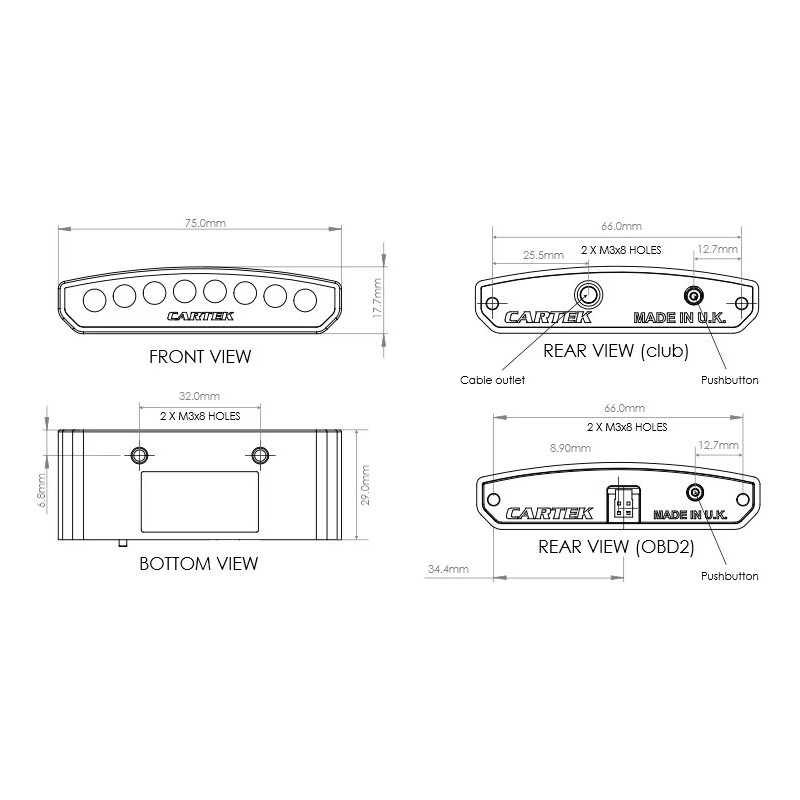

• Abmessungen: Breite 75 mm, Höhe 17,7 mm, Tiefe 29 mm
• Gewicht: 55 g

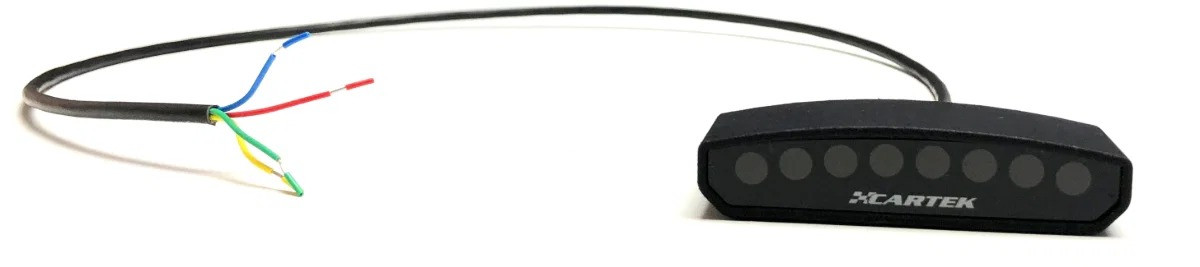

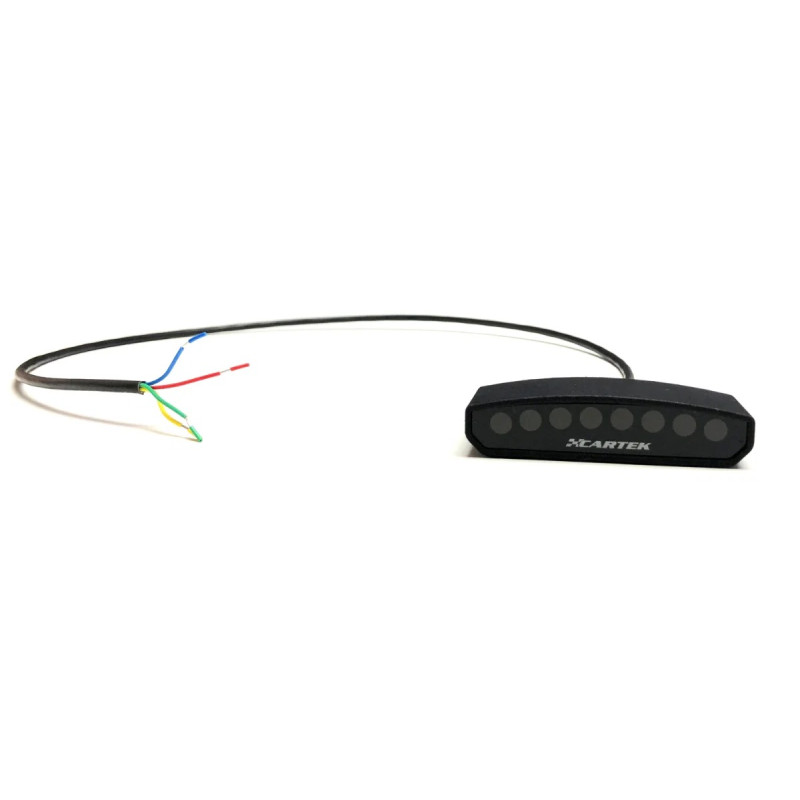

• Kabellänge: 70 cm
• Gehäuse: Nylon PA 2200, vergossene Elektronik
• Schutzart: IP64
• Betriebstemperatur: -10 °C bis +85 °C
• Lagertemperatur: -40 °C bis +125 °C

Drehzahl des Motors und Kompatibilität

Das Cartek Club Shift Light benötigt für den Betrieb ein Signal der Drehzahl des Motors. Es akzeptiert einen Ausgang für die Drehzahl des Motors in Form eines 5-V- oder 12-V-Rechtecksignals, ein Signal des Drehzahlmessers oder ein kompatibles Zündspulensignal.

Für den Einsatz in Oldtimern steht eine zusätzliche Einstellung zur Filterung des Signals der umdrehungen pro minute zur Verfügung.

Achtung: Dieses Shift-Light ist nicht für Motoren geeignet, die mit älteren CDI-Zündsystemen (kapazitive Entladung) ausgestattet sind.

Motor-Alarmfunktion

Diese Version verfügt über eine optische Warnanzeige in Form eines orangefarbenen Stroboskopblitzes, um den Fahrer auf ein motorisches Problem wie Überhitzung oder zu niedrigen Öldruck hinzuweisen.

Diese Funktion erfordert den Anschluss an einen kompatiblen Sensor, ein Datenerfassungssystem oder einen Alarmausgang des Armaturenbretts. Das Shift Light zeigt die von diesem Gerät übermittelte Warnung an; es misst selbst weder die Temperatur noch den Öldruck.

Einbau und Einstellungen

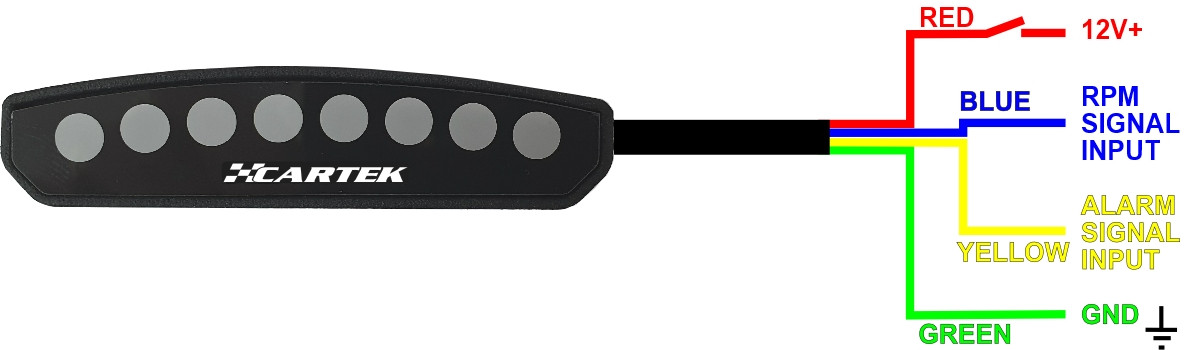

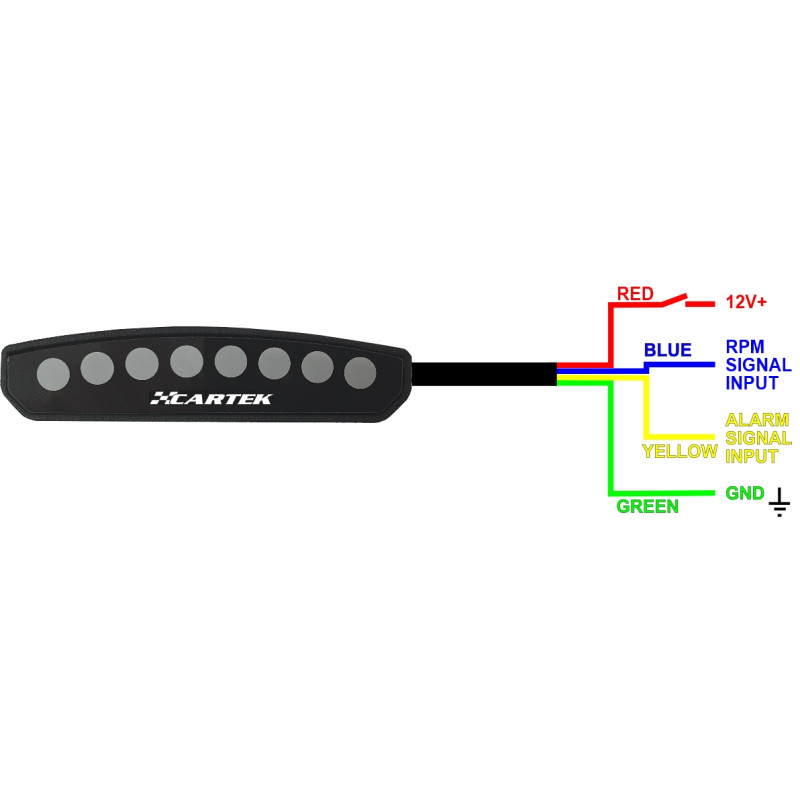

Installieren Sie das Gehäuse im Sichtfeld des Fahrers und schließen Sie dann die Stromversorgung, die Masse und das Signal der umdrehungen pro minute gemäß der Cartek-Anleitung an. Schließen Sie den Alarmeingang an, wenn Sie diese Funktion nutzen möchten.

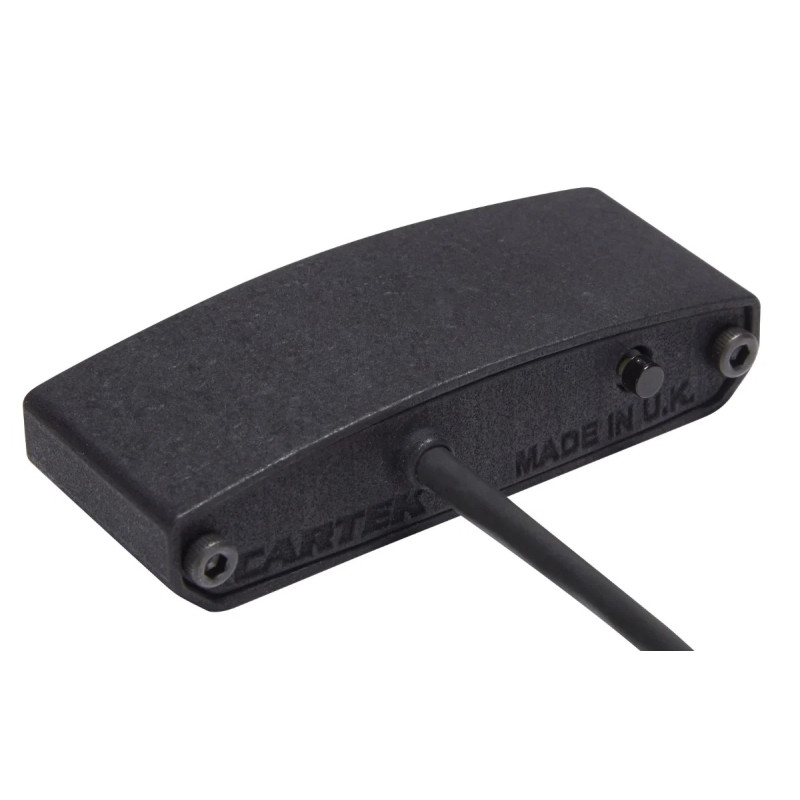

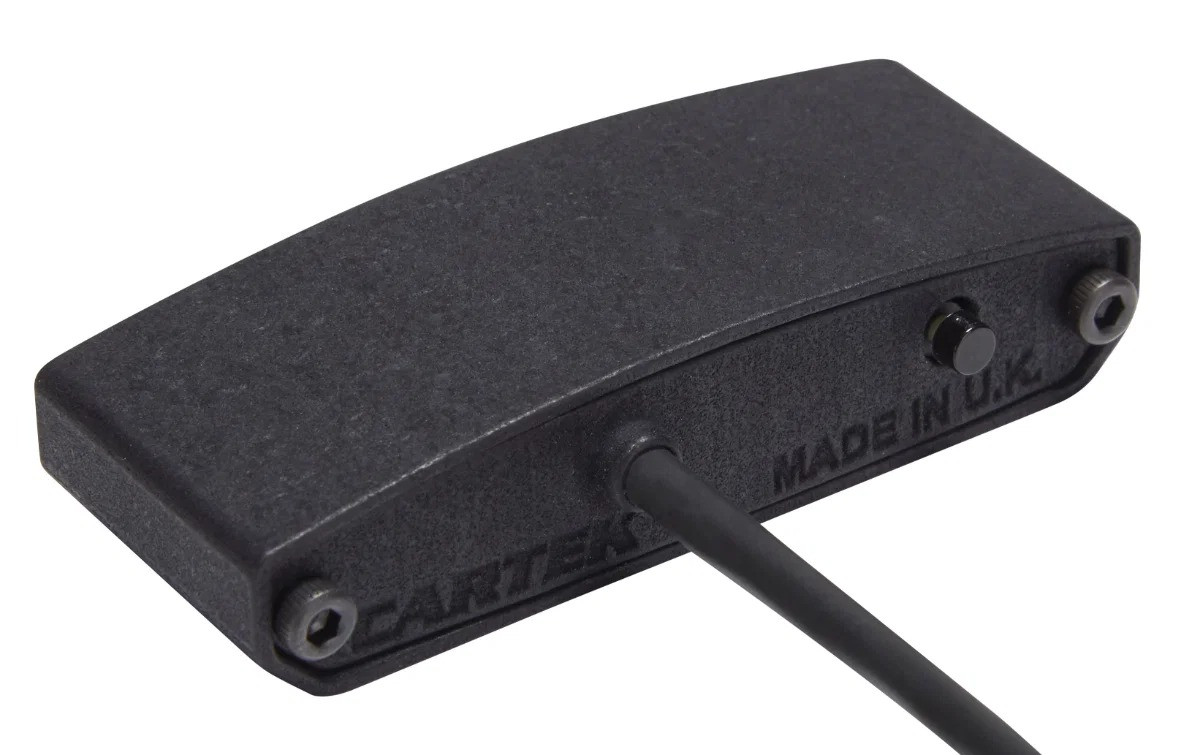

Mit der Taste auf der Rückseite lassen sich die Drehzahlschwellenwerte, die Leuchtsequenz und die Helligkeit einstellen. Die Drehzahlwerte können bei ausgeschaltetem Motor eingegeben werden. Für eine Einstellung bei laufendem Motor sieht Cartek ein Verfahren vor, bei dem die Drehzahl auf lediglich 50 % der maximalen Referenzdrehzahl erhöht werden muss.

Lieferumfang

• Ein Cartek Club Shift Light.
• Vier M3-Schrauben.
• Eine Bedienungsanleitung.

Highlights

• Stufenweise Anzeigen der umdrehungen pro minute über 8 mehrfarbige LEDs.
• Sechs wählbare Leuchtsequenzen.
• Konfigurierbare Drehzahlschwellen mit oder ohne laufenden Motor.
• Einstellbare Helligkeit für Tag und Nacht.
• Alarmeingang zur Meldung eines Motorfehlers.
• Kompakte und leichte Bauweise mit Schutzart IP64.
