Sonde de température d’huile VDO +50 à 150 °C M14×150 avec alerte 120 °C

La mesure de température d’huile avec ce sonde de température d’huile VDO repose sur un signal résistif de 322,8 à 18,6 ?. Cette référence couvre +50 à 150 °C et utilise un raccord M14×150.

La sortie 322,8 à 18,6 ? doit correspondre à la caractéristique électrique du manomètre ou de l’indicateur utilisé. Une plage d’affichage identique ne suffit pas à garantir la compatibilité. Le contact d’alerte à 120 °C ± 3 °C fournit une fonction distincte de la mesure, pour commander un témoin compatible.

Caractéristiques techniques

• Marque : VDO
• Référence fabricant : A2C1755470001
• Type : Sonde de température d’huile
• Plage de mesure : +50 à 150 °C
• Filetage : M14×150

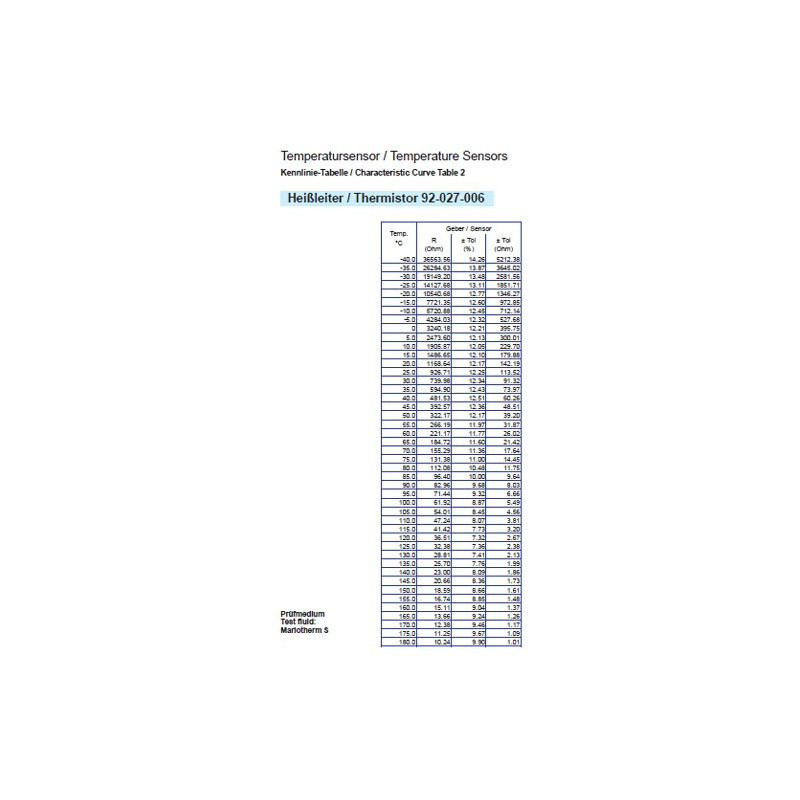

• Signal résistif : 322,8 à 18,6 ?
• Tension de fonctionnement : 6 à 24 V CC
• Contact d’alerte : 120 °C ± 3 °C
• Type de masse : Masse par le corps de la sonde
• Connexion de mesure : Fiche plate 6,3 x 0,8 mm
• Connexion du contact d’alerte : Fiche plate 6,3 x 0,8 mm

Compatibilité et montage

Vérifier le filetage M14×150, la courbe de résistance et le raccordement avant montage. Le corps doit conserver sa continuité électrique avec la masse du circuit.
