Capteur de pression d’huile VDO 0 à 10 bar M14×150 avec alerte 1 bar

Le capteur de pression d’huile VDO 0 à 10 bar transmet une information de pression d’huile à un instrument compatible. Son raccord M14×150 détermine le montage mécanique sur le circuit.

La sortie 10 à 184 ? doit correspondre à la caractéristique électrique du manomètre ou de l’indicateur utilisé. Une plage d’affichage identique ne suffit pas à garantir la compatibilité. Le contact d’alerte à 1,00 bar ± 0,15 bar fournit une fonction distincte de la mesure, pour commander un témoin compatible.

Caractéristiques techniques

• Marque : VDO
• Référence fabricant : 360-081-030-063C
• Type : Capteur de pression d’huile
• Plage de mesure : 0 à 10 bar
• Filetage : M14×150
• Signal résistif : 10 à 184 ?
• Tension de fonctionnement : 6 à 24 V CC
• Contact d’alerte : 1,00 bar ± 0,15 bar
• Type de masse : Masse par le corps de la sonde

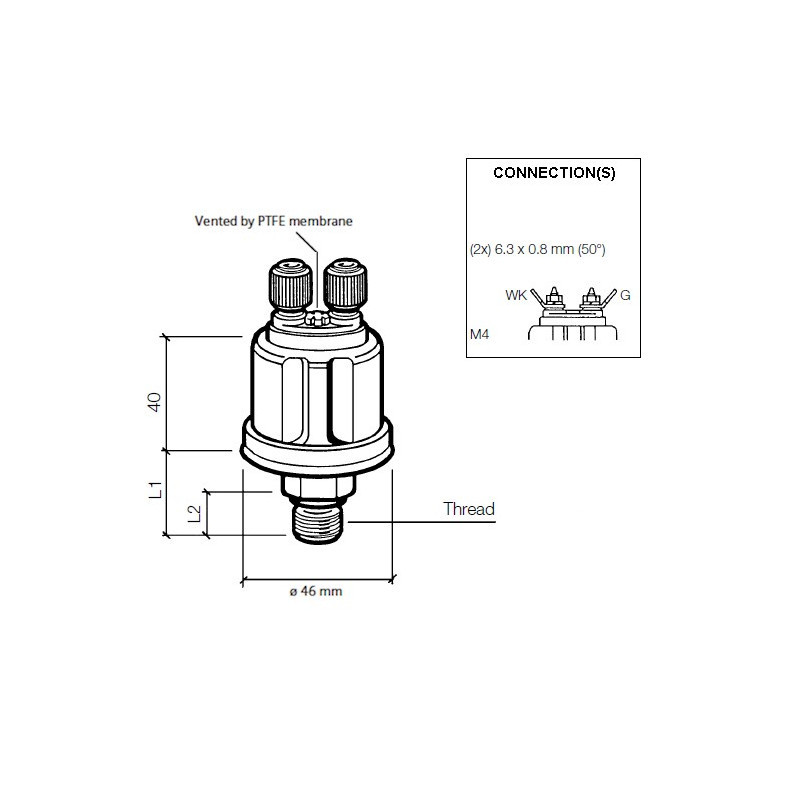

• Connexion de mesure : M4 Fiche plate 6,3 x 0,8 mm
• Connexion du contact d’alerte : M4 Fiche plate 6,3 x 0,8 mm
• Longueur filetée L2 : 12 mm
• Longueur filetage et hexagone L1 : 20,5 mm
• Fonctionnement du contact : Fermeture lorsque la pression baisse

Compatibilité et montage

Vérifier le filetage M14×150, la courbe de résistance et le raccordement avant montage. Le corps doit conserver sa continuité électrique avec la masse du circuit.
