Il sensore di pressione olio VDO da 0 a 10 bar trasmette i dati relativi alla pressione dell'olio a uno strumento compatibile. Il suo attacco M14×150 determina il montaggio meccanico sul circuito.
L’uscita da 10 a 184 ? deve corrispondere alle caratteristiche elettriche del manometro o dell’indicatore utilizzato. Un intervallo di visualizzazione identico non è sufficiente a garantire la compatibilità. Il contatto di allarme a 1,00 bar ± 0,15 bar fornisce una funzione distinta dalla misurazione, per azionare una spia compatibile.
Caratteristiche tecniche
- Marca: VDO
- Codice produttore: 360-081-030-063C
- Tipo: Sensore di pressione olio
- Intervallo di misura: da 0 a 10 bar
- Filetto: M14×150
- Segnale di resistenza: da 10 a 184 ?
- Tensione di funzionamento: da 6 a 24 V CC
- Contatto di allarme: 1,00 bar ± 0,15 bar
- Tipo di messa a terra: messa a terra tramite il corpo della sonda

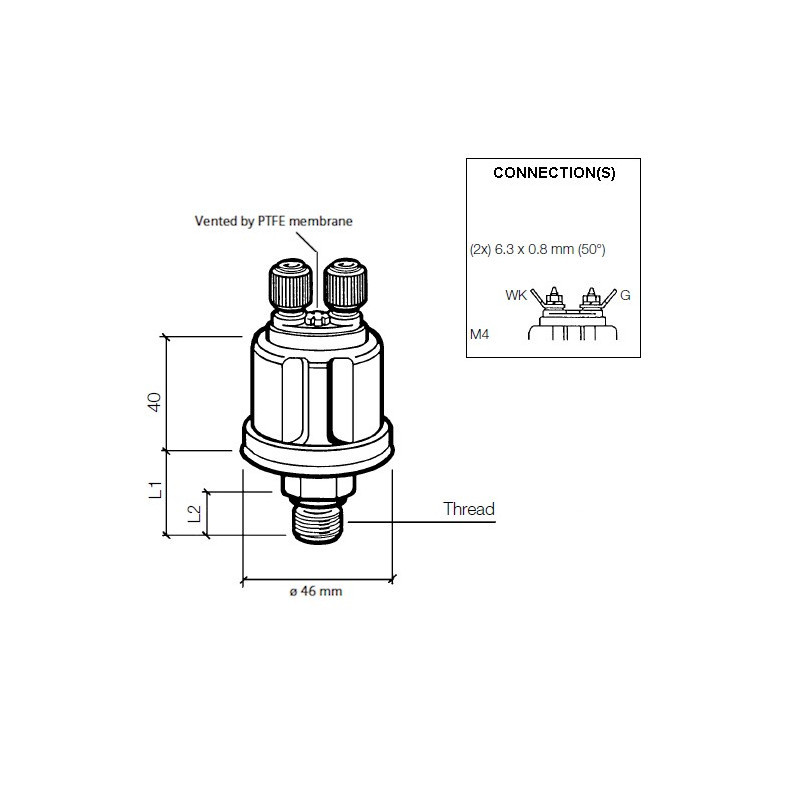

- Collegamento di misura: M4, spina piatta 6,3 x 0,8 mm
- Connessione del contatto di allarme: M4, spina piatta 6,3 x 0,8 mm
- Lunghezza filettata L2: 12 mm
- Lunghezza filetto ed esagono L1: 20,5 mm
- Funzionamento del contatto: chiusura quando si verifica una diminuzione della pressione
Compatibilità e montaggio
Verificare il filetto M14×150, la curva di resistenza e il collegamento prima del montaggio. Il corpo deve mantenere la continuità elettrica con la massa del circuito.
