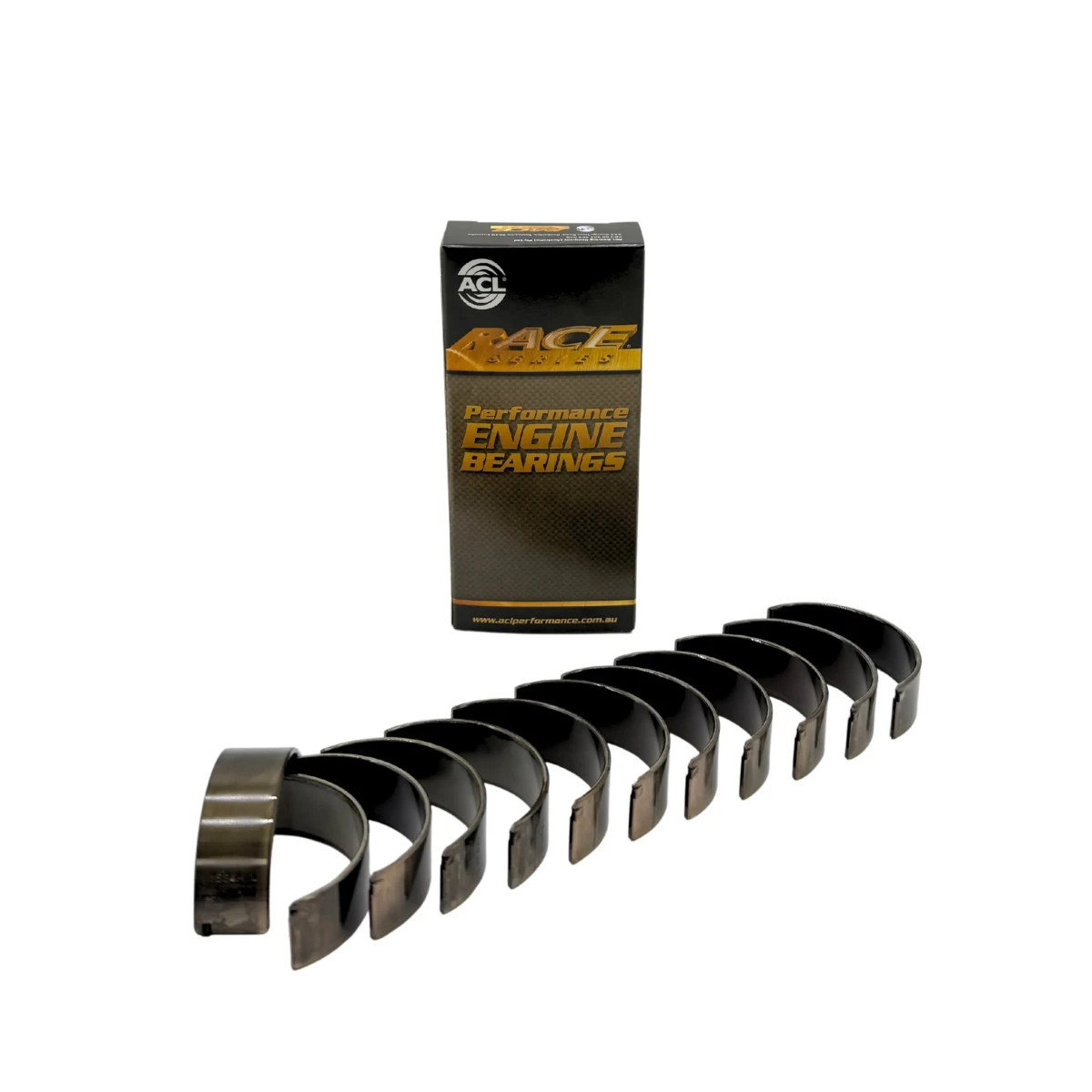

I cuscinetti della biella ACL Race Series 6B1395H-STD sono progettati per i motori BMW N52 e N53 a 6 cilindri in linea, in particolare nelle cilindrate da 2,5 e 3,0 litri. Questa versione STD è destinata al montaggio con perni di mano velia che mantengono le loro dimensioni standard.
La gamma ACL Race Series è stata sviluppata per motori ad alte prestazioni e applicazioni soggette a forti sollecitazioni. Sui motori BMW N52 e N53, questi cuscinetti assicurano l’interfaccia tra le bielle e i perni dell’albero motore, con dimensioni definite con precisione per controllare il gioco di funzionamento e mantenere il film d’olio.
Versione STD per alberi motore con dimensioni standard
Il codice 6B1395H-STD corrisponde alla versione standard di questa famiglia ACL. È prevista per perni dell’albero motore con diametro compreso tra 49,973 e 49,993 mm, con un diametro della sede della biella compreso tra 53,600 e 53,616 mm.
ACL propone questa famiglia anche in diverse misure. La versione STD deve quindi essere selezionata dopo aver effettuato un controllo metrologico dell’albero motore e verificato il gioco dell’olio. La scelta della misura dei cuscinetti dipende dalle dimensioni effettivamente misurate durante l’assemblaggio del motore.
ACL Race Series per motori BMW N52 e N53
Queste boccole sono adatte ai motori BMW N52 e N53 utilizzati su diverse BMW dotate di motori a 6 cilindri in linea. Il codice 6B1395H-STD presenta uno spessore massimo in corrispondenza della sommità di 1,793 mm e una larghezza massima di 17,55 mm.
Prima del montaggio, si raccomanda di controllare con precisione i perni di biella, le sedi delle bielle e il gioco dell’olio per verificare che la misura STD corrisponda effettivamente alla configurazione del motore.
Caratteristiche tecniche delle boccole ACL serie Race 6B1395H-STD
Marca: ACL
Gamma: Race Series
Codice produttore: 6B1395H-STD
Tipo: cuscinetti della biella
Codice: STD
Applicazioni motore: BMW N52 e N53
Cilindrata: 2,5 e 3,0 litri
Configurazione del motore: 6 cilindri in linea
Diametro standard dei perni di biella: da 49,973 a 49,993 mm
Diametro della sede: da 53,600 a 53,616 mm
Spessore massimo in corrispondenza della sommità: 1,793 mm
Larghezza massima: 17,55 mm
Materiale ACL: F781
Montaggio: albero motore con dimensioni standard
Selezione: in base alle misure dell’albero motore e al gioco dell’olio richiesto
