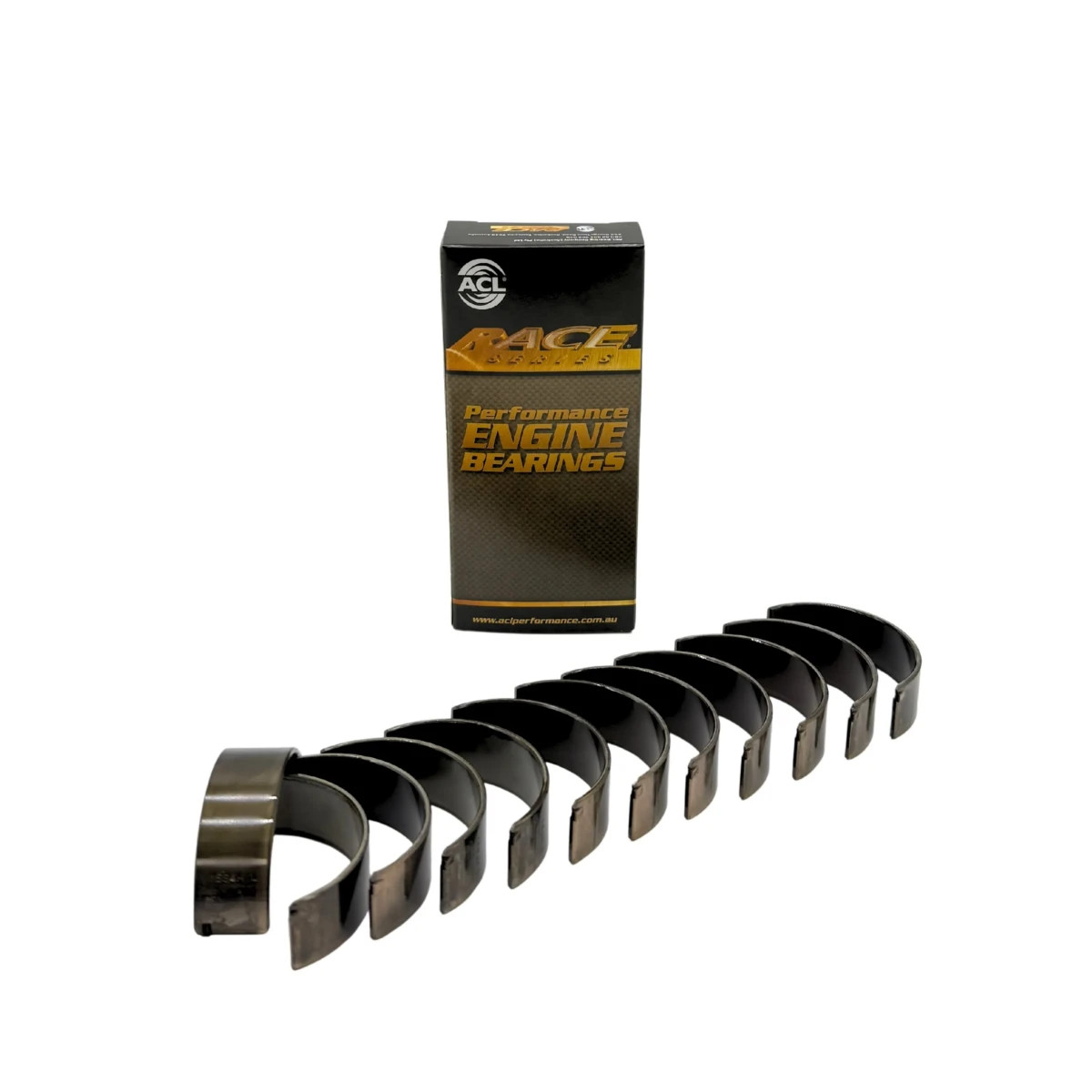

Die Pleuellager der ACL Race Series 6B1395H-STD sind für die BMW-Reihenmotor-Motoren N52 und N53 konzipiert, insbesondere für die Zylinderhubräume 2,5 und 3,0 Liter. Diese STD-Version ist für den Einbau in Kurbelwellen mit Standardabmessungen vorgesehen.
Die ACL Race Series wurde für Hochleistungsmotoren und Anwendungen unter hoher Beanspruchung entwickelt. Bei den BMW-Motoren N52 und N53 bilden diese Lager die Schnittstelle zwischen den Pleuelstangen und den kurbelzapfen. Ihre Abmessungen sind präzise definiert, um das Betriebsspiel zu kontrollieren und den Ölfilm aufrechtzuerhalten.
STD-Ausführung für Kurbelwellen mit Standardabmessungen
Die Artikelnummer 6B1395H-STD entspricht der Standardausführung dieser ACL-Produktfamilie. Sie ist für Kurbelwangen mit einem Durchmesser zwischen 49,973 und 49,993 mm vorgesehen, wobei der Durchmesser der Pleuelsitzbohrung zwischen 53,600 und 53,616 mm liegt.
ACL bietet diese Baureihe auch in verschiedenen Abmessungen an. Die STD-Version muss daher erst nach einer messtechnischen Überprüfung der Kurbelwelle und der Überprüfung des Ölspiels ausgewählt werden. Die Wahl der Lagerabmessungen hängt von den bei der Motormontage tatsächlich gemessenen Maßen ab.
ACL Race Series für BMW-Motoren N52 und N53
Diese Lager sind für BMW- Mot oren der Baureihen N52 und N53 geeignet, die in verschiedenen BMW-Modellen mit 6-Zylinder-Reihenmotoren zum Einsatz kommen. Die Artikelnummer 6B1395H-STD weist eine maximale Dicke am Scheitel von 1,793 mm und eine maximale Breite von 17,55 mm auf.
Vor dem Einbau wird empfohlen, die Kurbelwellenzapfen, die Pleuelsitze und das Ölspiel genau zu überprüfen, um sicherzustellen, dass das STD-Maß der motorischen Konfiguration entspricht.
Technische Daten der ACL Race Series-Lager 6B1395H-STD
Marke: ACL
Baureihe: Race Series
Hersteller-Teilenummer: 6B1395H-STD
Typ: Pleuellager
Bezeichnung: STD
Motoranwendungen: BMW N52 und N53
Zylinderhubraum: 2,5 und 3,0 Liter
Motorbauweise: 6-Zylinder-Reihenmotor
Standard-Durchmesser des Kurbelzapfens: 49,973 bis 49,993 mm
Durchmesser der Aufnahme: 53,600 bis 53,616 mm
Maximale Dicke am Scheitel: 1,793 mm
Maximale Breite: 17,55 mm
ACL-Werkstoff: F781
Einbau: Kurbelwelle in Standardabmessungen
Auswahl: entsprechend der Messung der Kurbelwelle und dem erforderlichen Ölabstand
