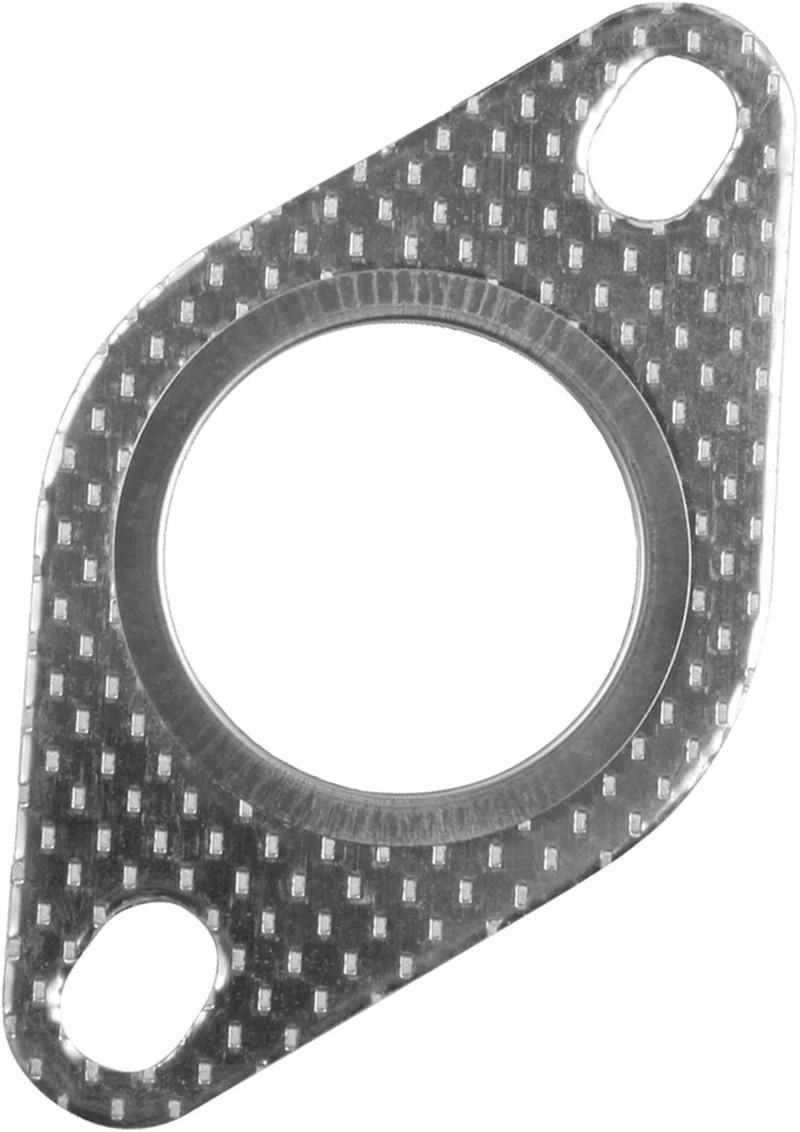

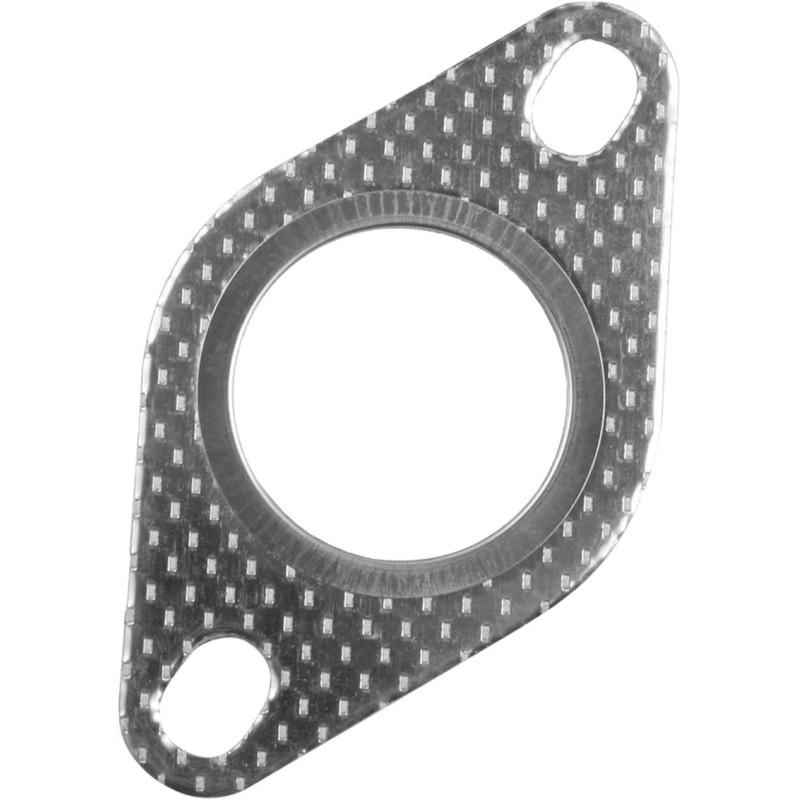

Guarnizione di scarico Powersprint per flangia a 2 fori
Riferimento:
PS-901409
Codice fornitore:
901409
La guarnizione di scarico Powersprint per flangia a 2 fori garantisce la tenuta tra due flange di collegamento di una linea di scarico. Resistente alle alte temperature, è adatta a flange e raccordi di collegamento in acciaio inossidabile compatibili.
I suoi due fori di fissaggio oblunghi ne consentono il montaggio sui corrispondenti gruppi di giunzione. Disponibile per diversi diametri di raccordo, da 32 a 89 mm, deve essere scelto in base alle dimensioni delle flange da assemblare.
Prima del montaggio, verificare il diametro di passaggio e la disposizione dei fissaggi. Le superfici d'appoggio devono essere pulite e in buono stato per garantire la tenuta del giunto.
Caratteristiche tecniche
- Marca: Powersprint
- Tipo: giunto per flangia di scarico
- Montaggio: 2 fori oblunghi
- Resistenza: alte temperature
- Applicazione: flange e raccordi di scarico compatibili
- Diametri di collegamento: da 32 a 40 mm, 45 mm, da 50 a 57 mm, da 60 a 70 mm, 76 mm e 89 mm
Codici e dimensioni di montaggio
Le dimensioni dei fori e le distanze riportate di seguito sono ricavate dai disegni delle flange corrispondenti a ciascuna variante.
- PS-900809 — Diametro di collegamento: da 32 a 40 mm
- Dimensioni dei fori oblunghi: 14 × 10,5 mm.
- Distanza tra i bordi interni dei due fori: 67 mm.
- PS-900909 — Diametro di collegamento: 45 mm
- Dimensioni dei fori oblunghi: 18 × 13 mm.
- Distanza tra i bordi interni dei due fori: 77 mm.
- PS-901009 — Diametro di collegamento: da 50 a 57 mm
- Dimensioni dei fori oblunghi: 18 × 13 mm.
- Distanza tra i bordi interni dei due fori: 77 mm.
- PS-901209 — Diametro di collegamento: da 60 a 70 mm
- Dimensioni dei fori oblunghi: 18,5 × 13 mm.
- Distanza tra i bordi interni dei due fori: 83,5 mm.
- PS-901309 — Diametro di collegamento: 76 mm
- Dimensioni dei fori oblunghi: 22 × 13 mm.
- Distanza tra i bordi interni dei due fori: 96 mm.

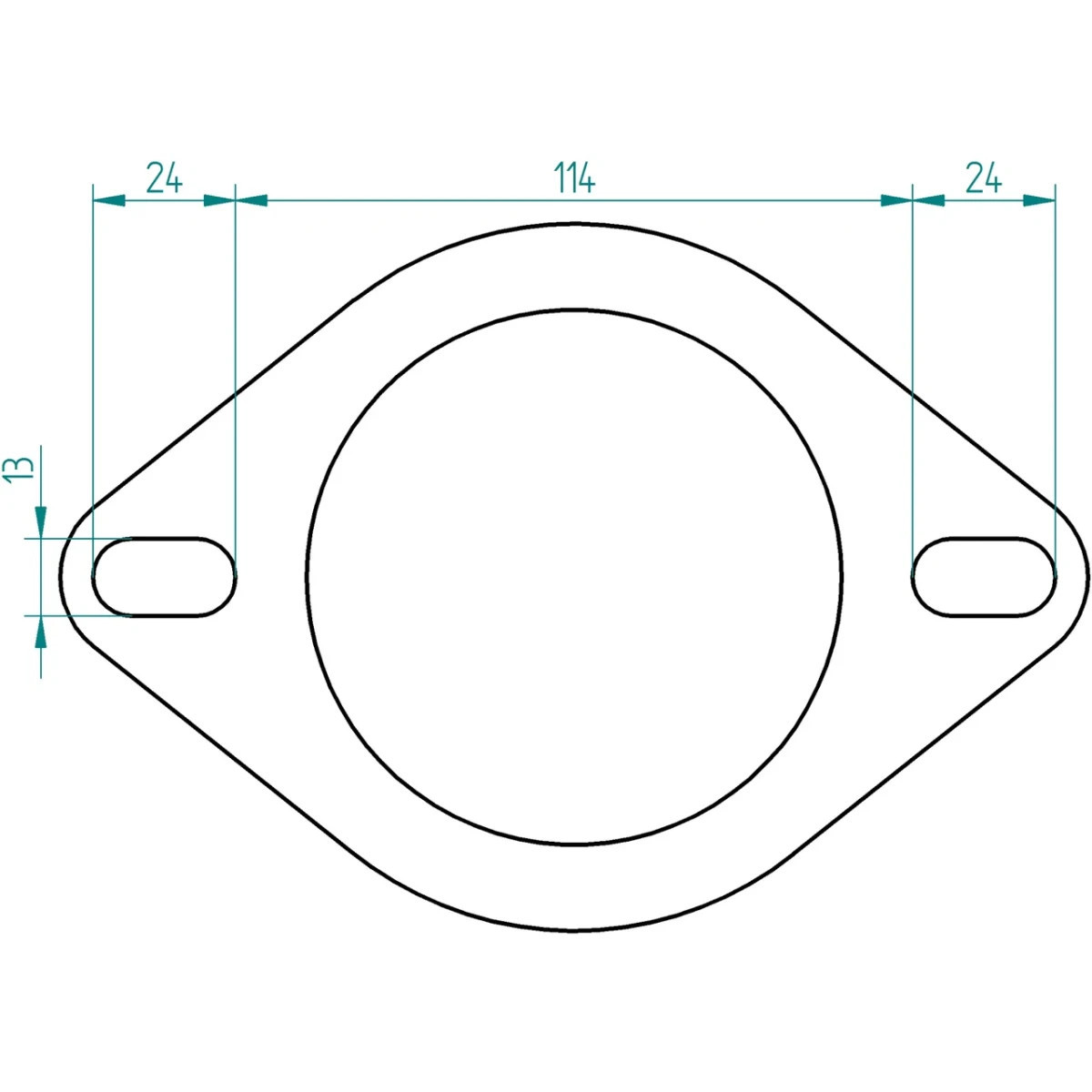

- PS-901409 — Diametro di collegamento: 89 mm
- Dimensioni dei fori oblunghi: 24 × 13 mm.
- Distanza tra i bordi interni dei due fori: 114 mm.
Come leggere le dimensioni: le dimensioni dei fori oblunghi sono indicate in lunghezza × larghezza. La distanza tra i loro bordi interni non corrisponde all’interasse di montaggio.
I prodotti destinati alla modifica dei veicoli a fini agonistici possono renderne vietato l'utilizzo sulle strade pubbliche, qualora modifichino in modo significativo le caratteristiche del veicolo indicate nel certificato di omologazione rilasciato dalle autorità competenti (livello sonoro, emissioni inquinanti, velocità massima, dimensioni degli pneumatici, ecc.).
