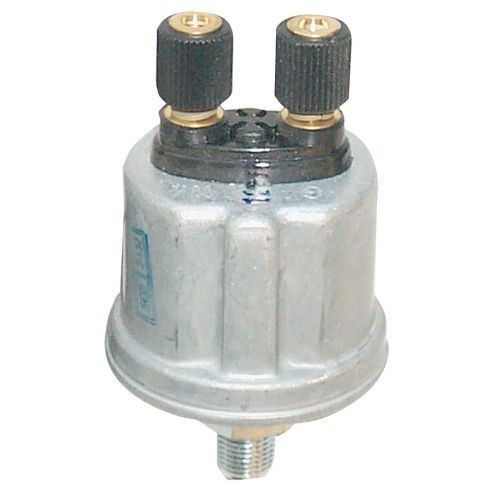

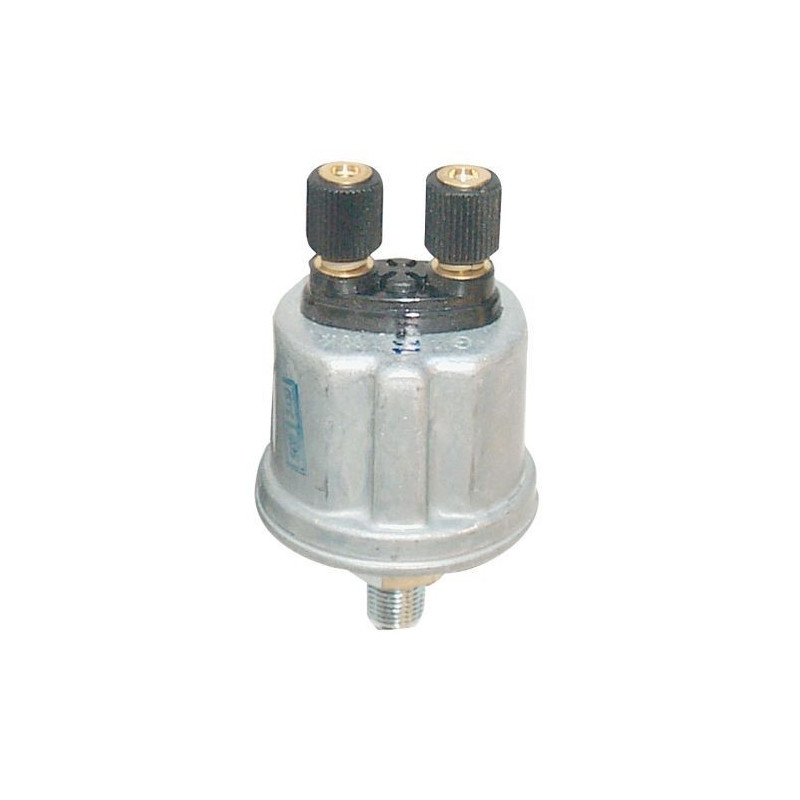

La misurazione della pressione dell'olio con questo sensore di pressione olio VDO si basa su un segnale resistivo compreso tra 10 e 184 ?. Questo modello copre un intervallo da 0 a 10 bar e utilizza un raccordo M12×150.
L’uscita da 10 a 184 ? deve corrispondere alle caratteristiche elettriche del manometro o dell’indicatore utilizzato. Un intervallo di visualizzazione identico non è sufficiente a garantire la compatibilità. Il contatto di allarme a 1,50 bar ± 0,15 bar fornisce una funzione distinta dalla misurazione, per comandare una spia compatibile.
Caratteristiche tecniche
- Marca: VDO
- Codice produttore: 360-081-030-019C
- Tipo: Sensore di pressione olio
- Intervallo di misura: da 0 a 10 bar
- Filetto: M12×150

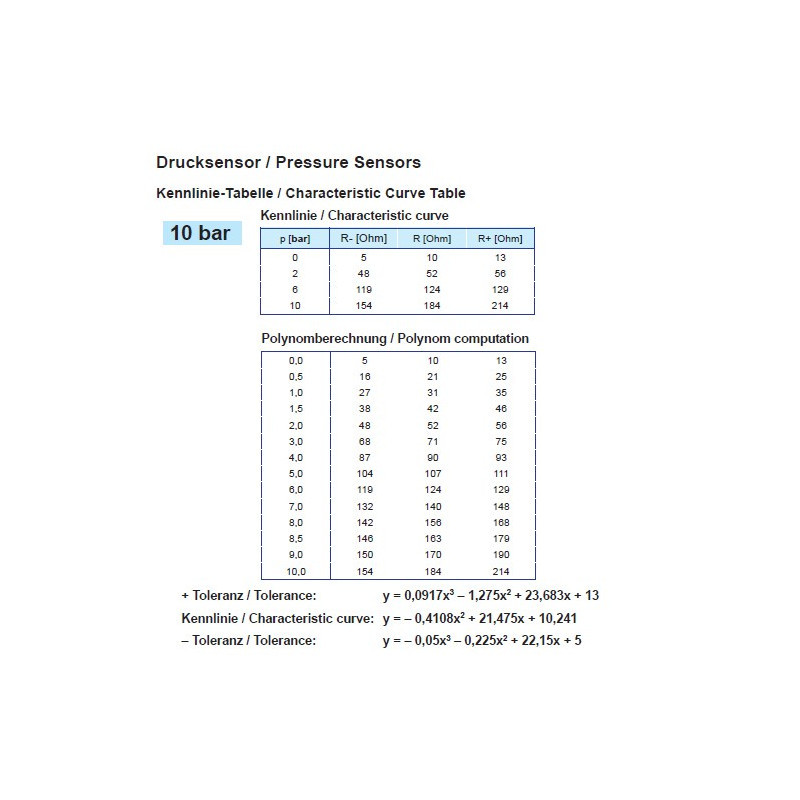

- Segnale di resistenza: da 10 a 184 ?
- Tensione di funzionamento: da 6 a 24 V CC
- Contatto di allarme: 1,50 bar ± 0,15 bar

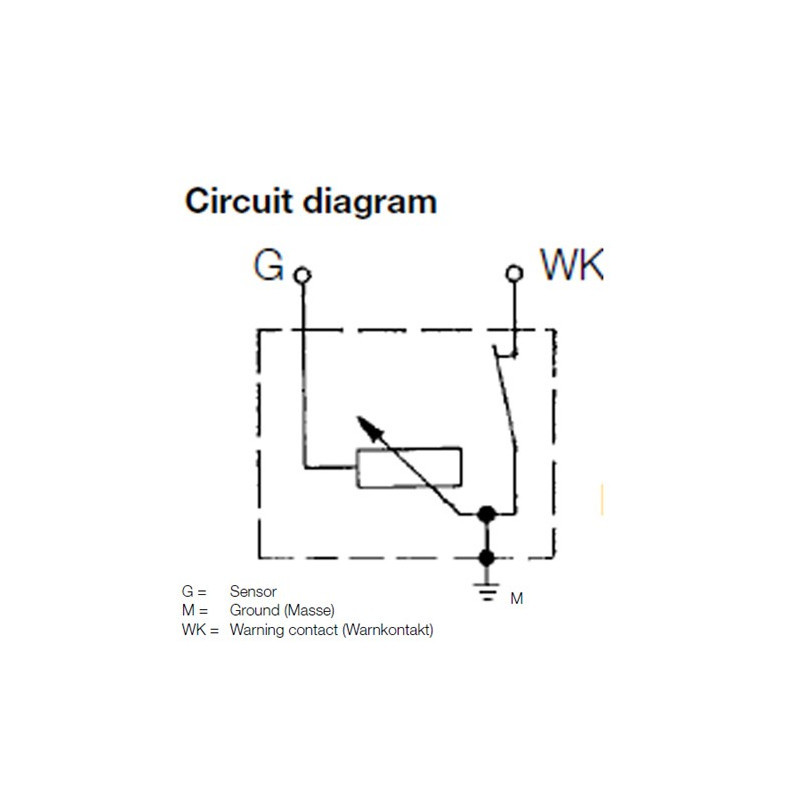

- Tipo di massa: massa tramite il corpo della sonda
- Collegamento di misura: M4, dado zigrinato in plastica
- Attacco del contatto di allarme: M4, dado zigrinato in plastica

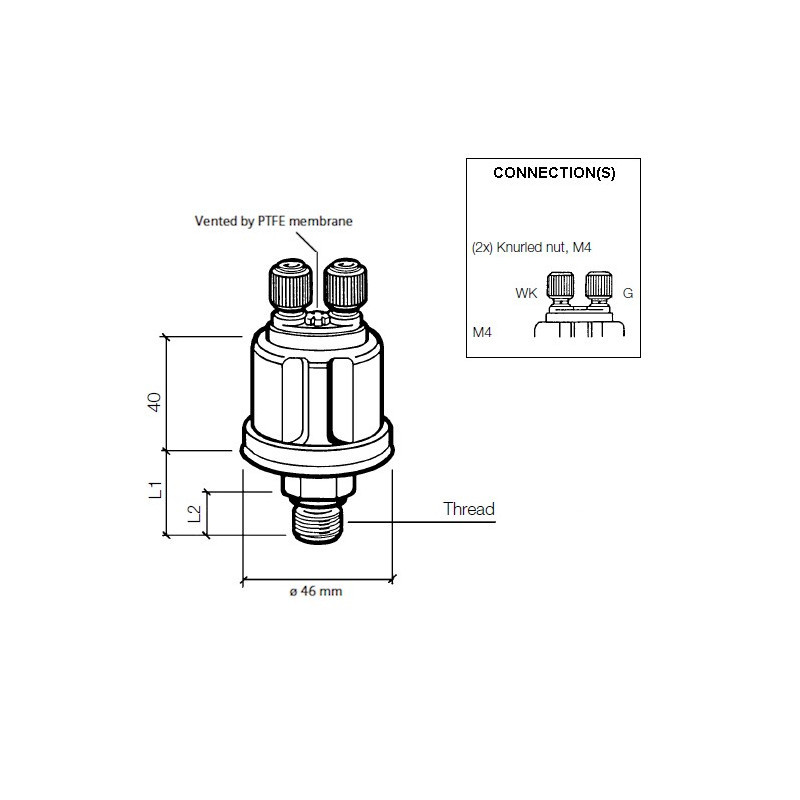

- Lunghezza filettata L2: 12 mm
- Lunghezza filetto ed esagono L1: 20,5 mm
- Funzionamento del contatto: chiusura quando si verifica una diminuzione della pressione
Compatibilità e montaggio
Verificare il filetto M12×150, la curva di resistenza e il collegamento prima del montaggio. Il corpo deve mantenere la continuità elettrica con la massa del circuito.
