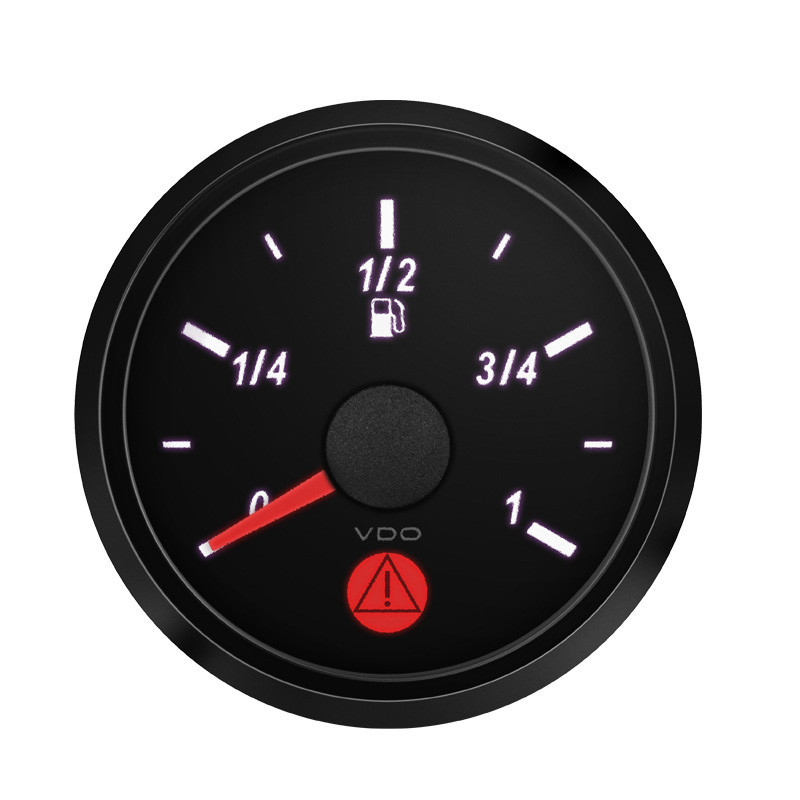

Manometro livello carburante VDO SingleViu Ø52 mm da 3 a 180 ?

Il manometro per il livello del carburante VDO SingleViu visualizza il livello del carburante nel serbatoio su un quadrante nero. Il diametro del foro disco di montaggio di 52 mm ne consente l'integrazione nel cruscotto. La scala indica il livello del serbatoio da vuoto a pieno.

Il collegamento analogico utilizza la scala da vuoto a pieno: da 3 a 180 ?. Verificare la corrispondenza con il segnale o la curva della sonda utilizzata prima di effettuare il cablaggio. La gamma SingleViu supporta anche il bus CAN con protocollo SAE J1939. La modalità di funzionamento deve corrispondere all’installazione.

Caratteristiche tecniche

• Marca: VDO
• Codice produttore: A2C3833100001
• Tipo: Manometro livello carburante
• Gamma: SingleViu
• Diametro del foro disco: 52 mm
• Intervallo di visualizzazione: Da vuoto a 1/2 pieno
• Tensione di funzionamento: da 8 a 32 V CC
• Quadrante: Nero
• Segnale analogico: da vuoto a pieno: da 3 a 180 ?
• Comunicazione: analogica o CAN SAE J1939
• Connessione: Molex a 8 pin
• Illuminazione: LED multicolore programmabile
• Cavo di connessione: Da ordinare separatamente

Compatibilità e montaggio

Verificare il diametro del foro disco, lo spazio disponibile dietro la flangia e lo schema di collegamento. La compatibilità dipende dal segnale utilizzato; non si deduce esclusivamente dal marchio VDO. Verificare la curvatura della sonda, che deve corrispondere all’ingresso dell’indicatore.
