Pannello di distribuzione elettrica CARTEK

Il pannello di distribuzione elettrica Cartek è una soluzione completamente integrata ed interamente elettronica per la distribuzione elettrica nelle auto da competizione. Progettato per sostituire 16 fusibili, relè ed interruttori, così come diverse funzioni di controllo selezionabili, questo dispositivo semplifica molto il collegamento.

Funzionamento:

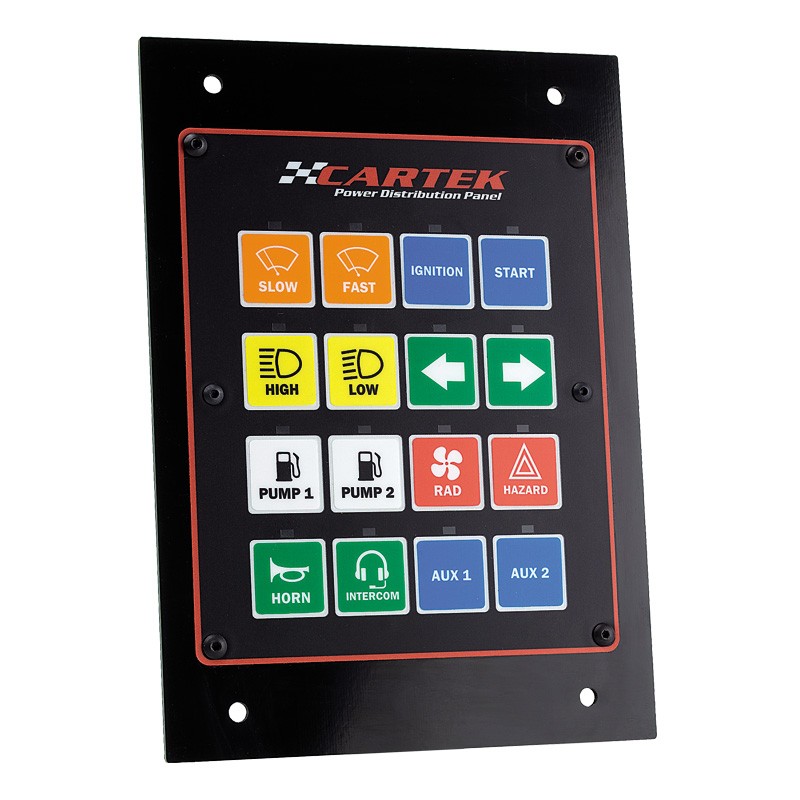

Il pannello di distribuzione elettrica è alimentato in corrente 12 V direttamente dalla batteria e ridistribuisce questo corrente a tutti i sistemi elettrici della vettura. Le 16 uscite di alimentazione del pannello di distribuzione sono controllate dai pulsanti sulla parte anteriore del pannello. Possono anche essere controllate da interruttori esterni e segnali entranti. Queste uscite di alimentazione sono interamente protette grazie a 7 regolazioni di corrente selezionabili, ciò che elimina la necessità di fusibili o disgiuntori. La funzione di ogni canale è anche selezionabile tra 8 opzioni.

Caratteristiche:

- 16 canali configurabili dall'utente (alcuno computer richiesto)
- Regolazioni di corrente selezionabili: 0; 5; 10 o 15A. Combinazione di due canali per 20; 25 o 30A
- funzioni selezionabili come:

  => azione momentanea (es. starter, pompa del lavavetro)
  => blocco (con memoria)
  => blocco (senza memoria)
  => blocco con contaminuti (es. : riscaldamento dello schermo)
  => lampeggio (es. : indicatori)
  => commutazione (es. anabbagliante/abbagliante)
  => azione momentanea a 0V (utilizzata come interruttore ordinario per le carte di calcolatori motore, ...)

- protezione contro le sovracorrenti ed i cortocircuiti (alcuno fusibile o relè necessario)
- 2 ingressi per l'isolatore di batteria XR che permettono all'isolatore di batteria XR di spegnere il pannello di distribuzione
- fornito di serie con un modulo di controllo di tergicristallo
- 16 ingressi per interruttori momentanei che permettono a tutti i canali di essere controllati da interruttori esterni o dal sistema di controllo wireless da Cartek
- 16 ingressi per calcolatore motore, quest’ultimo può così controllare canali come le pompe del lavavetro ed i ventilatori
- 4 ingressi dedicate alle funzioni: lampeggio per le luci, lavaggio per i tergicristalli, posizione tergicristallo

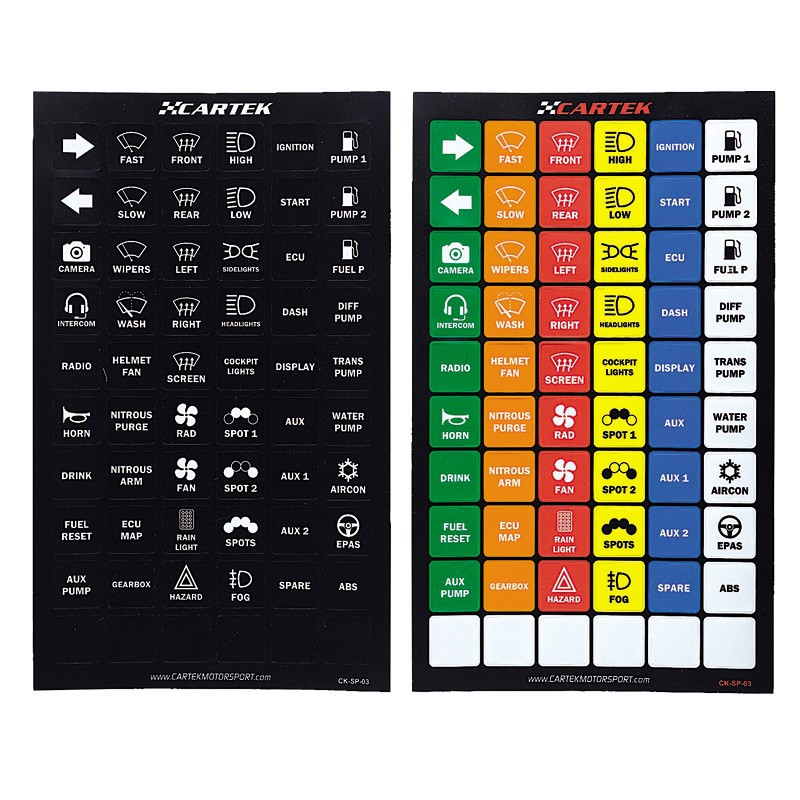

Il pannello di distribuzione Cartek è consegnato con due serie di etichette retroilluminate: una serie multicolore ed una serie in bianco e nero.

Nota bene: per il corretto funzionamento del pannello di distribuzione è necessario acquistare il connettore CK-PDP-CC o CK-PDP-LF.

Ulteriori informazioni: Tutorial per l'installazione del pannello di distribuzione video
