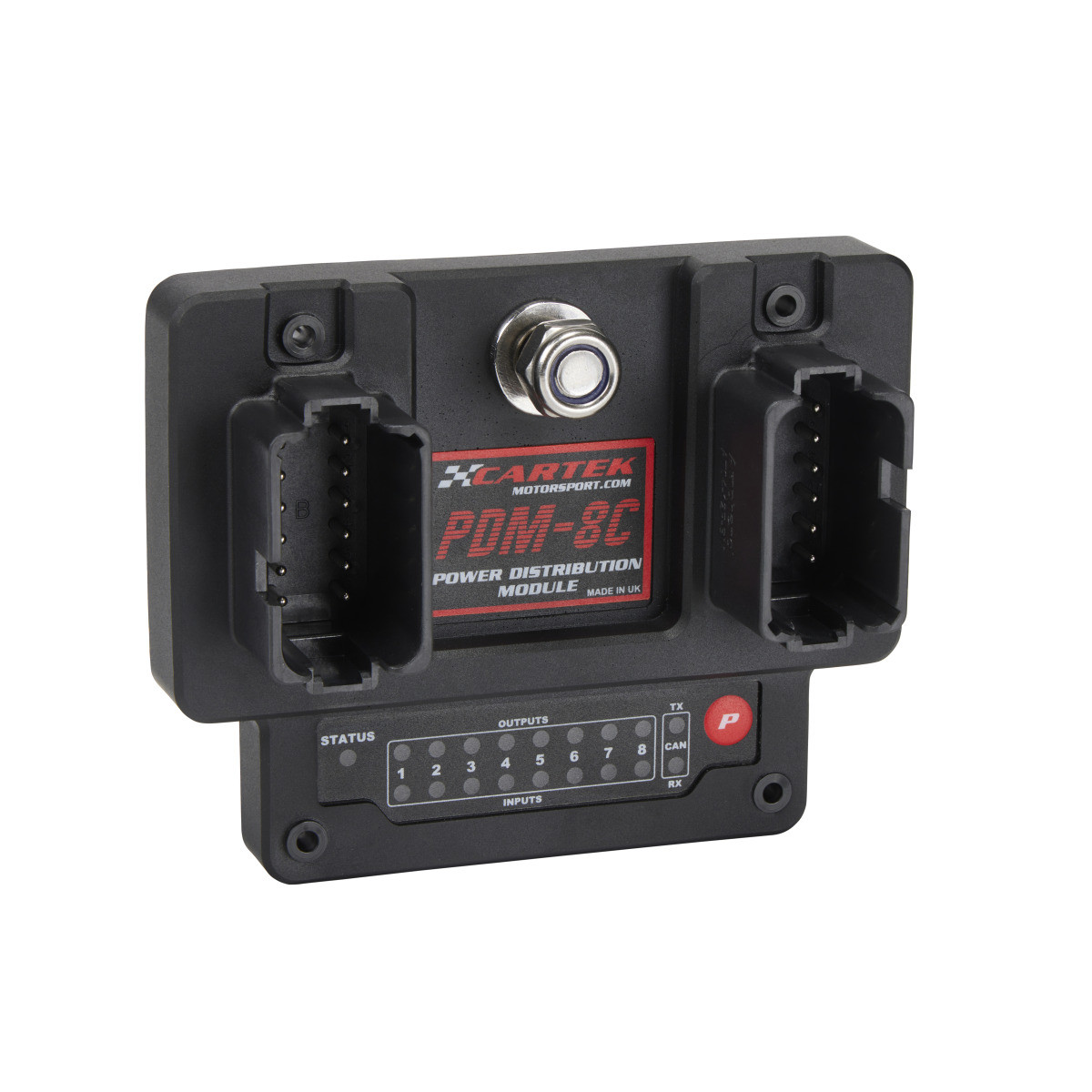

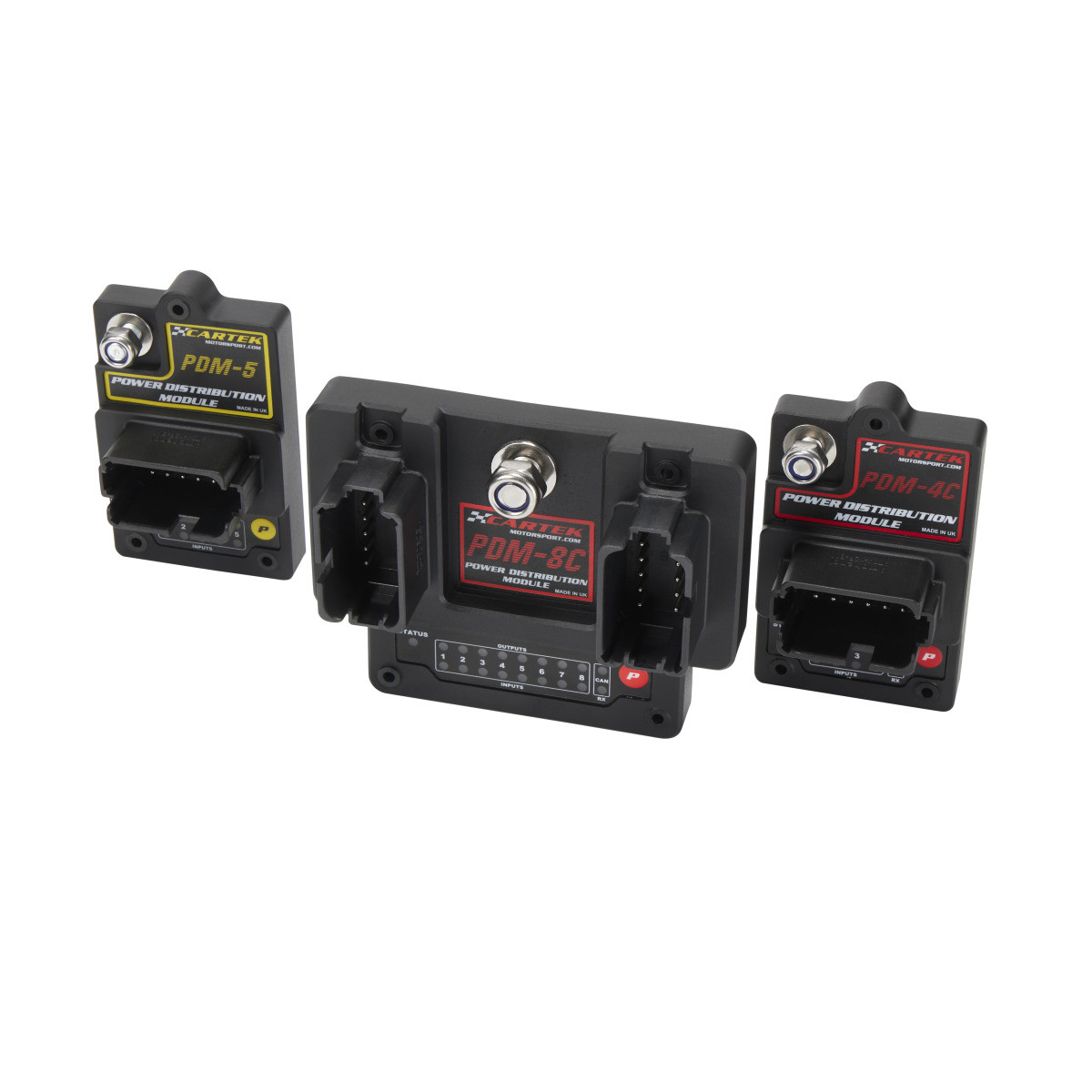

Il CARTEK PDM-8C è un modulo di distribuzione di potenza a 8 uscite progettato per la gestione delle apparecchiature elettriche di un’auto da competizione. Combina uscite di diversa potenza con funzioni preconfigurate che consentono, in particolare, di comandare le pompe del carburante, i ventilatori del radiatore, i parabrezza riscaldati, i fari e i motori dei tergicristalli.
Il PDM-8C dispone di 2 uscite ad alta potenza fino a 40 A, 4 uscite fino a 20 A e 2 uscite fino a 15 A, ottimizzate appositamente per il comando dei motori dei tergicristalli. La corrente totale massima disponibile raggiunge i 120 A.
Funzioni preconfigurate per le apparecchiature elettriche
CARTEK integra diverse funzioni di uscita selezionabili direttamente per adattare il funzionamento del PDM alle diverse apparecchiature del veicolo. Il modulo offre in particolare un comando tramite ingresso, un indicatore di direzione a 1 Hz, temporizzazioni di 5 o 10 minuti e funzioni di over-run di 5 o 10 minuti.
Queste funzioni consentono in particolare di gestire pompe del carburante, ventilatori di raffreddamento o parabrezza riscaldati. È inoltre possibile selezionare una funzione Soft Start per le apparecchiature che presentano un'elevata corrente di spunto all'avvio, come ventilatori e pompe.
Gestione completa dell’illuminazione
Il CARTEK PDM-8C integra funzioni logiche dedicate alla gestione dei fanali posteriori, degli anabbaglianti, degli abbaglianti e dei fari a lungo raggio. L’uscita dei fanali posteriori può essere attivata automaticamente quando vengono utilizzati gli anabbaglianti o gli abbaglianti.
La logica dei fari a lungo raggio consente di subordinarne il funzionamento all’attivazione degli abbaglianti. È inoltre possibile configurare un ingresso di richiamo dei fari per selezionare i fari interessati e la loro frequenza di lampeggiamento.
Controllo dei tergicristalli a 2 velocità
Due uscite del PDM-8C sono appositamente ottimizzate per la gestione di un motore tergicristallo a 2 velocità. Il modulo offre le funzioni di bassa e alta velocità, oltre a un comando della pompa del lavaggio dello specchio in grado di attivare automaticamente l'alta velocità quando questa viene utilizzata.
L’ingresso di posizione di parcheggio del tergicristallo può essere configurato per funzionare su un fronte di discesa, con segnale attivo basso, oppure su un fronte montante, con segnale attivo alto.
8 ingressi e connessione CAN Bus
Il modulo dispone di 8 ingressi configurabili che possono funzionare in modalità "attivo basso", "attivo alto", attivazione su fronte di fronte, funzionamento continuo o con un segnale PWM fino a 200 Hz. Dispone inoltre di 3 ingressi ausiliari che possono essere utilizzati, in particolare, per l'accensione o per diverse funzioni logiche quali le luci di emergenza, la posizione di parcheggio dei tergicristalli o il lampeggio d'emergenza.
La connessione CAN Bus consente di trasmettere le informazioni diagnostiche del PDM, in particolare lo stato delle uscite, la tensione, la corrente e i parametri di configurazione. Le uscite possono anche essere comandate direttamente tramite il CAN Bus.
Monitoraggio di ingressi e uscite

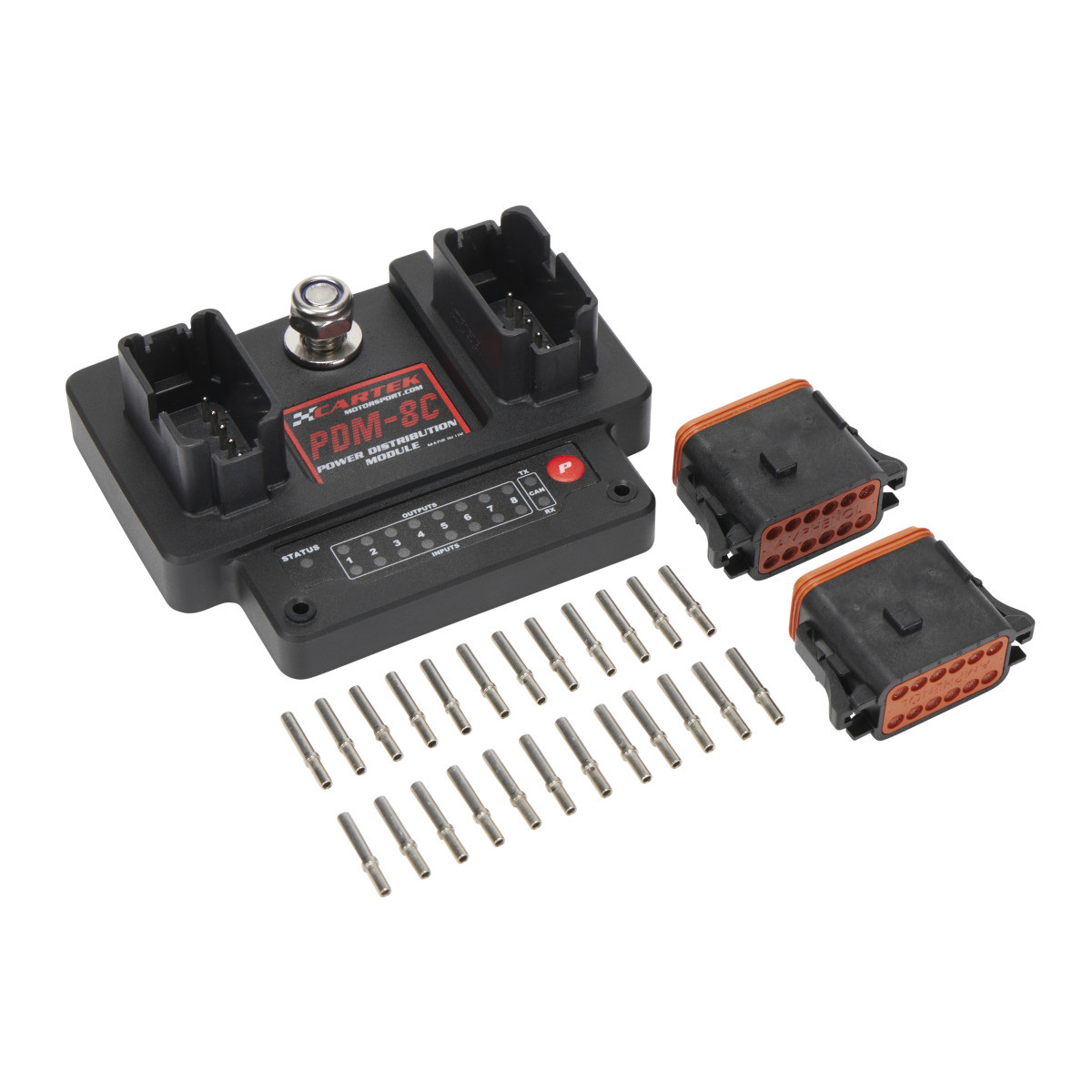

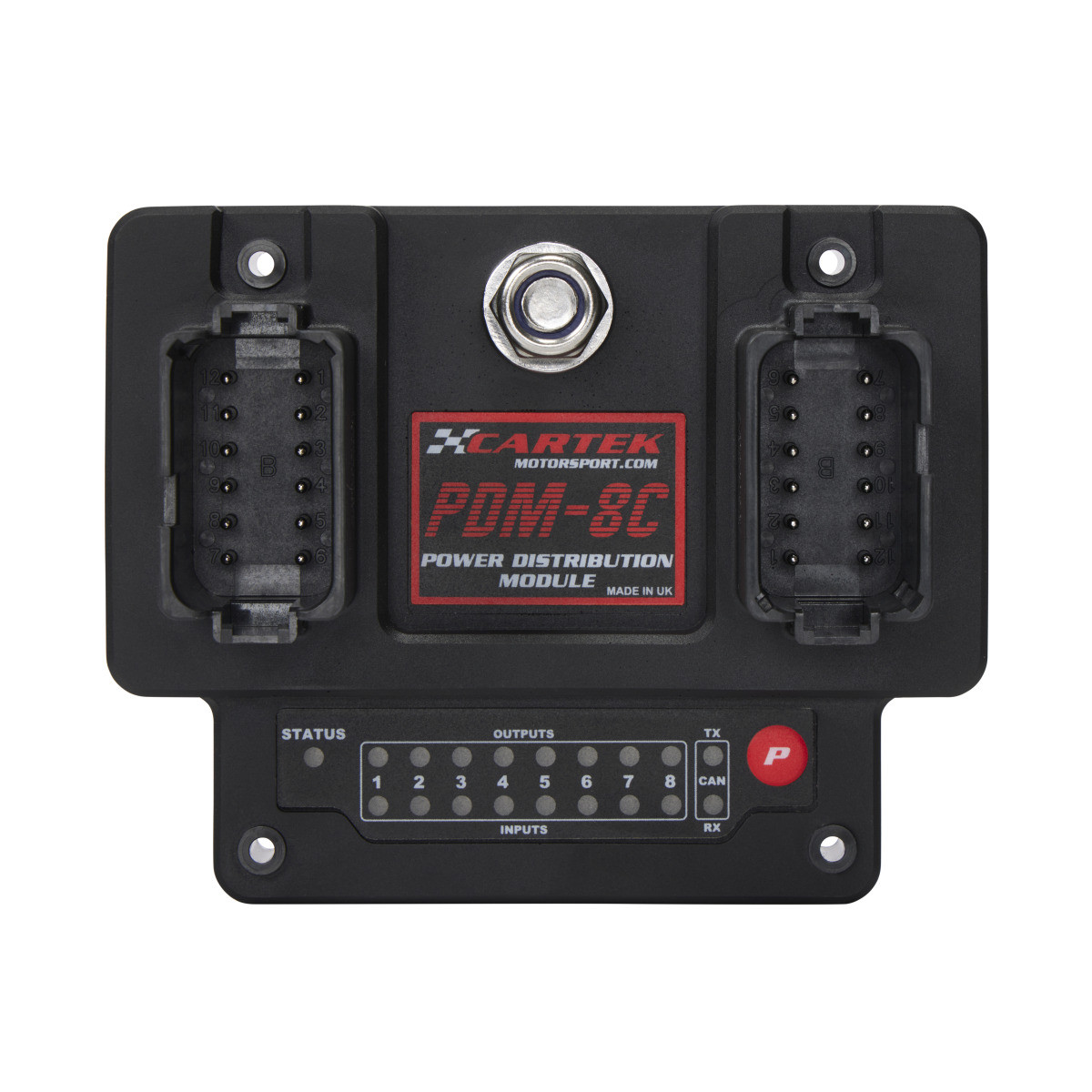

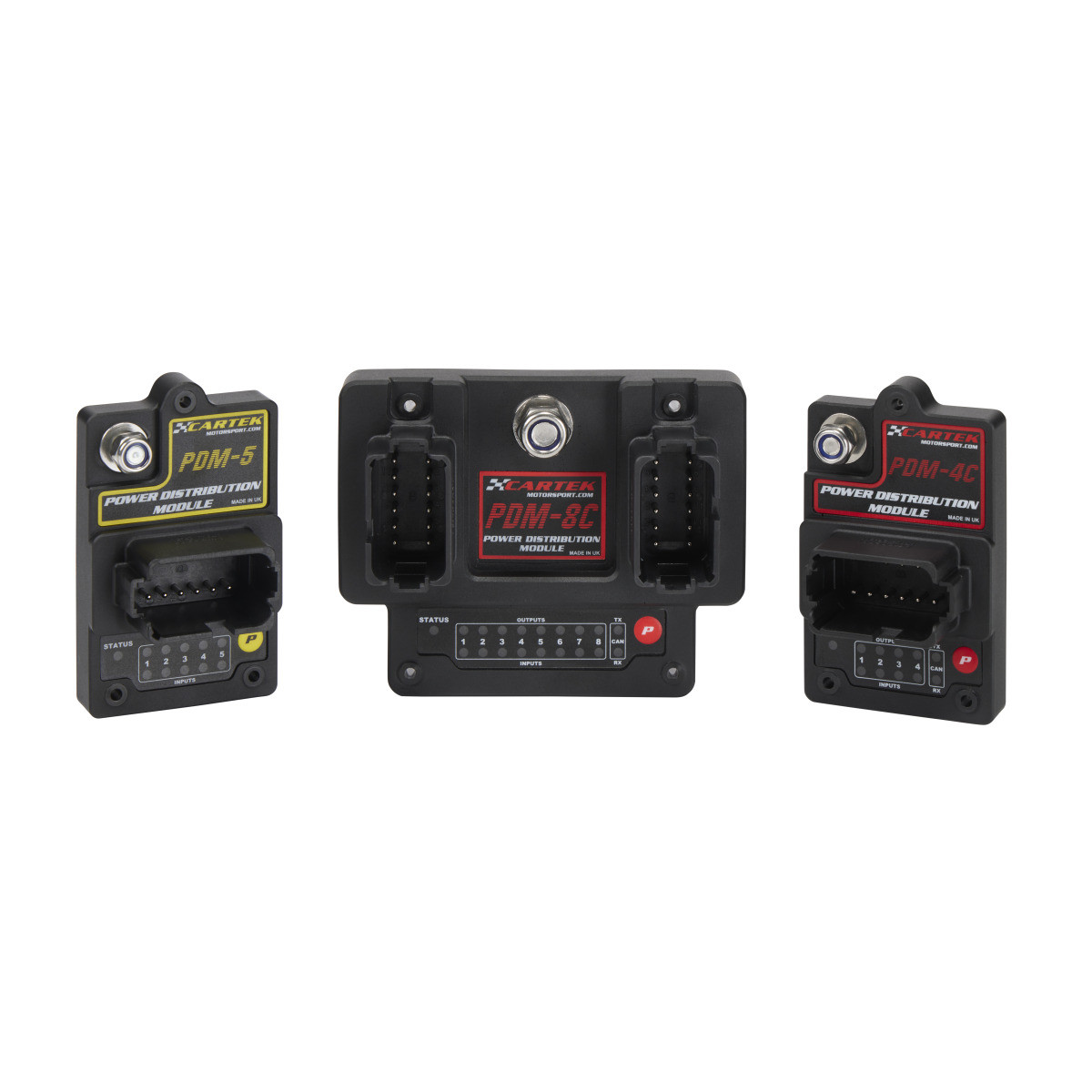

I LED RGB integrati nel modulo pdm consentono di visualizzare lo stato degli ingressi e delle uscite. Tutte le connessioni vengono effettuate tramite connettori Amphenol a 12 poli di tipo Deutsch DT a tenuta stagna. I capicorda e i connettori corrispondenti sono forniti insieme al modulo.
Caratteristiche tecniche del CARTEK PDM-8C
Marca: CARTEK
Modello: PDM-8C
Tipo: modulo di distribuzione di potenza pdm
Numero di uscite: 8
Uscite ad alta potenza: 2 x 40 A massimo, 30 A in continuo consigliati
Uscite standard: 4 x 20 A massimo, 15 A in corrente continua consigliati
Uscite ottimizzate per tergicristalli: 2 x 15 A massimo, 10 A in continuo consigliati
Corrente totale massima: 120 A
Numero di ingressi: 8
Ingressi ausiliari: 3
Tipi di ingressi: attivo basso, attivo alto, attivazione su fronte, permanente o PWM
Frequenza PWM massima: 200 Hz
Avviamento: sì
Funzioni di uscita standard: 6
Funzioni di illuminazione: 4
Funzioni tergicristalli: 3
Connessione CAN Bus: sì
Controllo delle uscite tramite CAN Bus: sì
Indicazione di stato: LED RGB
Connessioni: connettori Amphenol impermeabili a 12 poli tipo Deutsch DT
Connessioni e capicorda: in dotazione
Tensione di funzionamento: da 8 a 18 V
Dimensioni: 108 x 86 mm
Peso: 220 g
