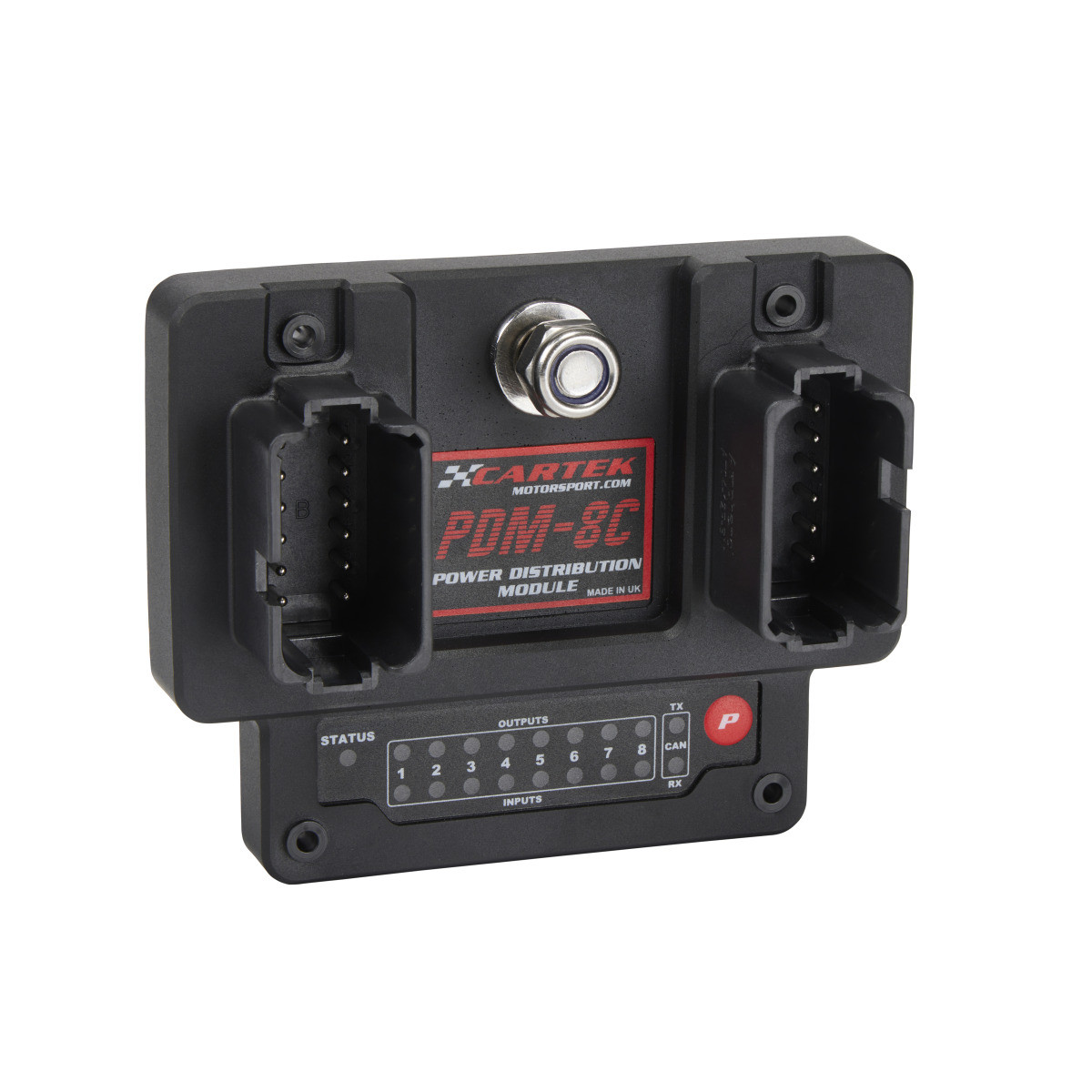

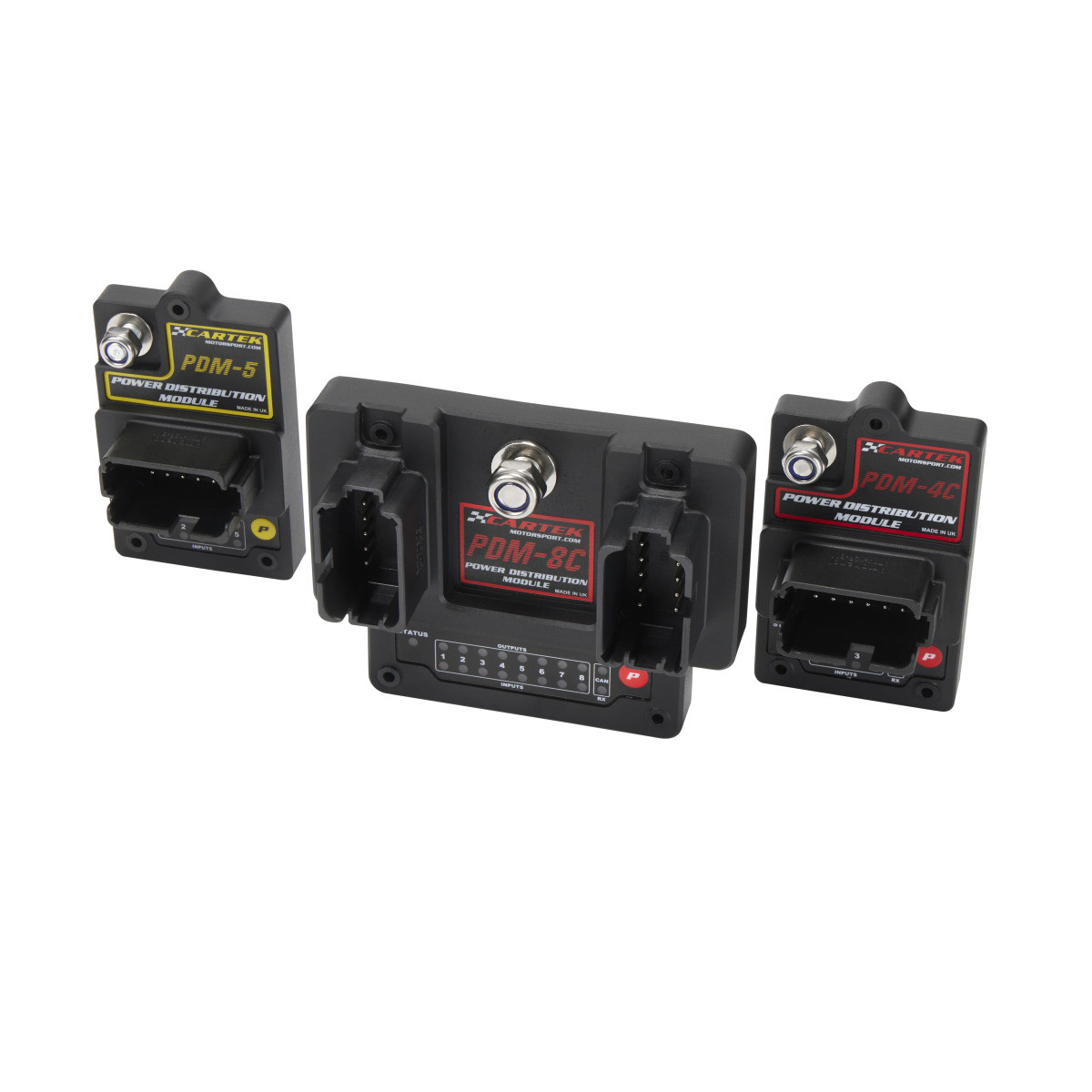

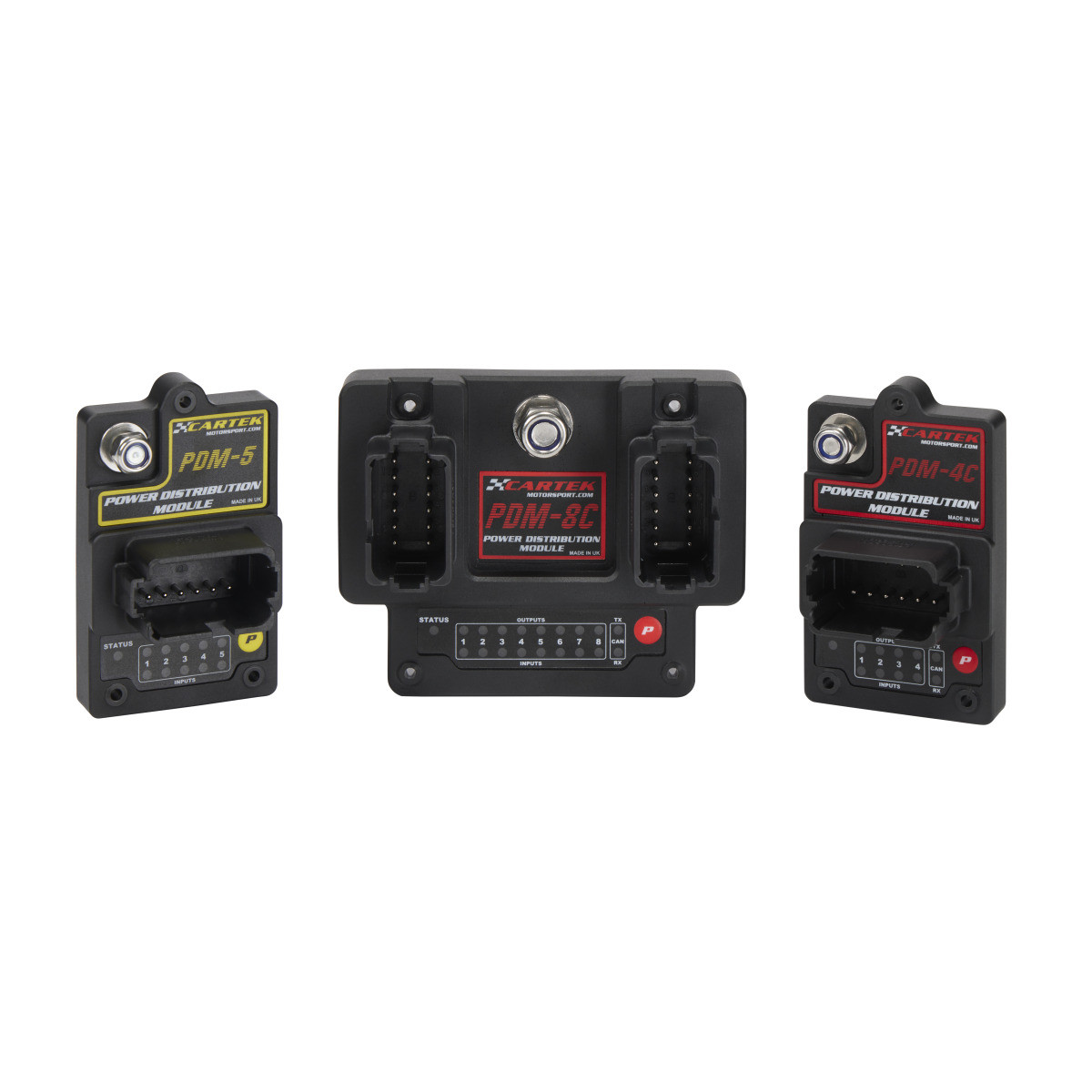

Module de Distribution de Puissance CARTEK PDM-8C 8 Canaux CAN

Le CARTEK PDM-8C est un module de distribution de puissance à 8 sorties conçu pour la gestion des équipements électriques d'une voiture de compétition. Il associe des sorties de différentes puissances à des fonctions préconfigurées permettant notamment de commander les pompes à carburant, ventilateurs de radiateur, pare-brise chauffants, phares et moteurs d'essuie-glace.

Le PDM-8C dispose de 2 sorties haute puissance jusqu'à 40 A, de 4 sorties jusqu'à 20 A et de 2 sorties jusqu'à 15 A spécialement optimisées pour la commande des moteurs d'essuie-glace. Le courant total maximal disponible atteint 120 A.

Fonctions préconfigurées pour les équipements électriques

CARTEK intègre plusieurs fonctions de sortie directement sélectionnables afin d'adapter le fonctionnement du PDM aux différents équipements du véhicule. Le module propose notamment une commande par entrée, un clignotement à 1 Hz, des temporisations de 5 ou 10 minutes et des fonctions d'over-run de 5 ou 10 minutes.

Ces fonctions permettent notamment de gérer des pompes à carburant, ventilateurs de refroidissement ou pare-brise chauffants. Une fonction Soft Start peut également être sélectionnée pour les équipements présentant un courant d'appel important au démarrage, comme les ventilateurs et les pompes.

Gestion complète de l'éclairage

Le CARTEK PDM-8C intègre des fonctions logiques dédiées à la gestion des feux arrière, feux de croisement, feux de route et phares longue portée. La sortie des feux arrière peut être activée automatiquement lorsque les feux de croisement ou de route sont utilisés.

La logique des phares longue portée permet de conditionner leur fonctionnement à l'activation des feux de route. Une entrée d'appel de phares peut également être configurée afin de sélectionner les feux concernés ainsi que leur fréquence de clignotement.

Commande d'essuie-glace à 2 vitesses

Deux sorties du PDM-8C sont spécialement optimisées pour la gestion d'un moteur d'essuie-glace à 2 vitesses. Le module propose des fonctions petite et grande vitesse ainsi qu'une commande de pompe de lave-glace capable d'activer automatiquement la grande vitesse lorsqu'elle est utilisée.

L'entrée de position parking de l'essuie-glace peut être configurée pour fonctionner sur un front descendant, en signal actif bas, ou sur un front montant, en signal actif haut.

8 entrées et connexion CAN Bus

Le module possède 8 entrées configurables pouvant fonctionner en actif bas, actif haut, déclenchement sur front, fonctionnement permanent ou avec un signal PWM jusqu'à 200 Hz. Il dispose également de 3 entrées auxiliaires pouvant notamment servir à l'allumage ou à différentes fonctions logiques telles que les feux de détresse, la position parking des essuie-glaces ou l'appel de phares.

La connexion CAN Bus permet de transmettre les informations de diagnostic du PDM, notamment l'état des sorties, la tension, l'intensité et les paramètres de configuration. Les sorties peuvent également être commandées directement via le CAN Bus.

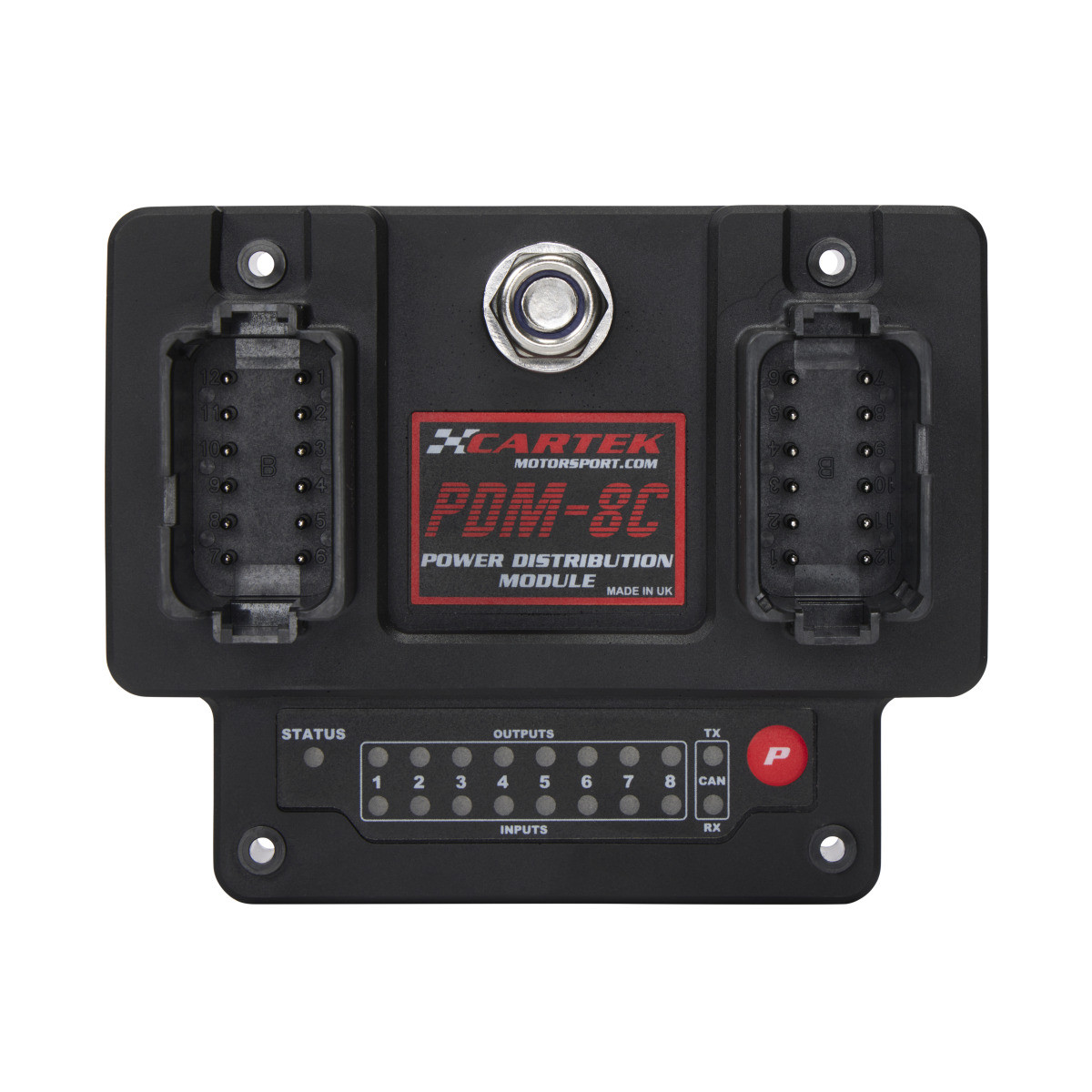

Surveillance des entrées et sorties

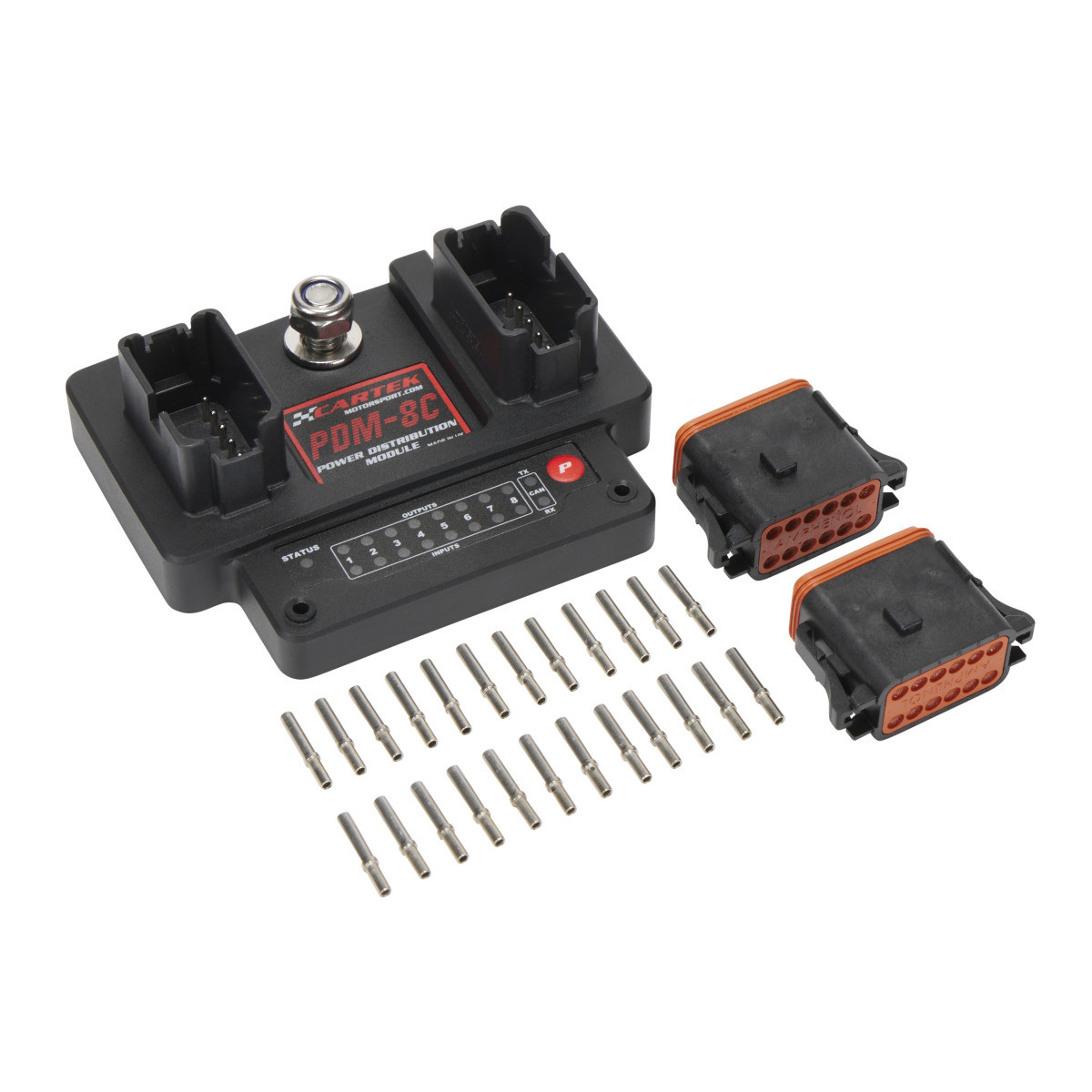

Des LED RGB intégrées au PDM permettent de visualiser l'état des entrées et des sorties. Toutes les connexions sont réalisées par des connecteurs Amphenol étanches 12 broches de type Deutsch DT. Les cosses ainsi que les connecteurs correspondants sont fournis avec le module.

Caractéristiques techniques du CARTEK PDM-8C

Marque : CARTEK
Modèle : PDM-8C
Type : module de distribution de puissance PDM
Nombre de sorties : 8
Sorties haute puissance : 2 x 40 A maximum, 30 A continu recommandé
Sorties standard : 4 x 20 A maximum, 15 A continu recommandé
Sorties optimisées pour essuie-glace : 2 x 15 A maximum, 10 A continu recommandé
Courant total maximal : 120 A
Nombre d'entrées : 8
Entrées auxiliaires : 3
Types d'entrées : actif bas, actif haut, déclenchement sur front, permanent ou PWM
Fréquence PWM maximale : 200 Hz
Soft Start : oui
Fonctions de sortie standard : 6
Fonctions d'éclairage : 4
Fonctions d'essuie-glace : 3
Connexion CAN Bus : oui
Commande des sorties par CAN Bus : oui
Indication d'état : LED RGB
Connectique : connecteurs Amphenol étanches 12 broches type Deutsch DT
Connecteurs et cosses : fournis
Tension de fonctionnement : 8 à 18 V
Dimensions : 108 x 86 mm
Poids : 220 g
