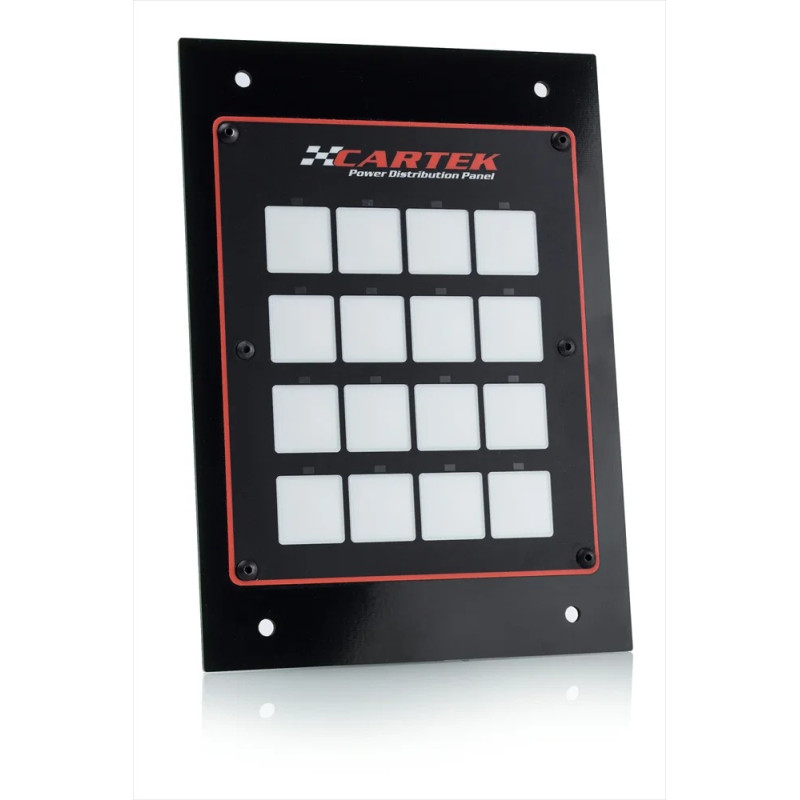

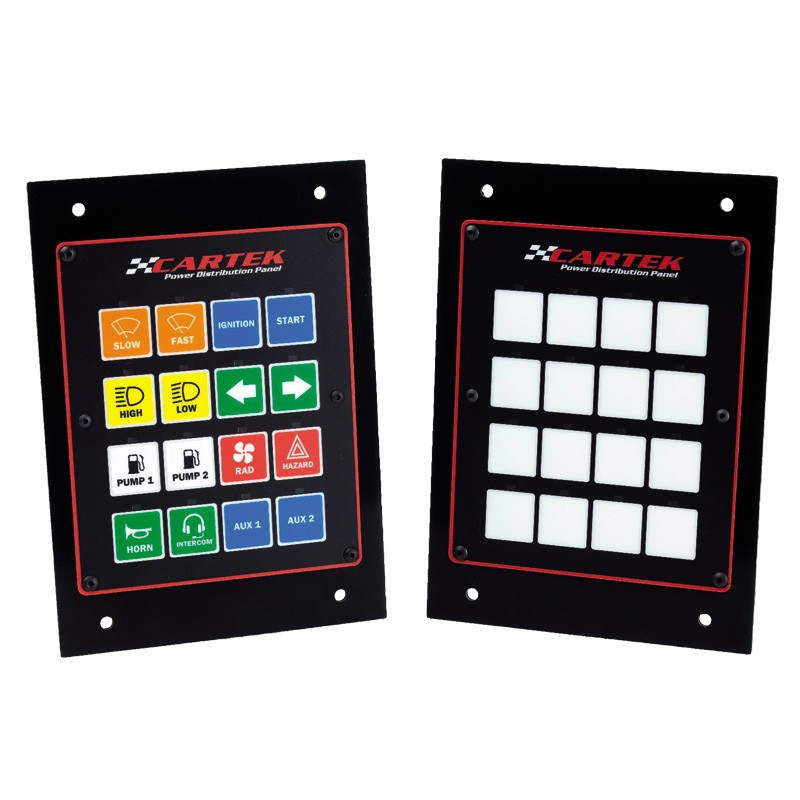

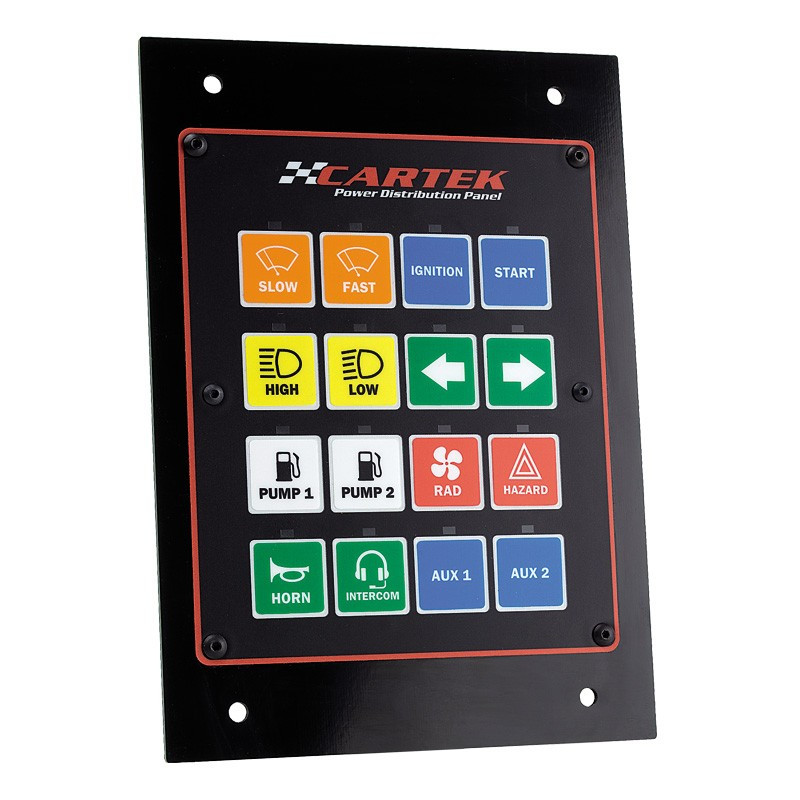

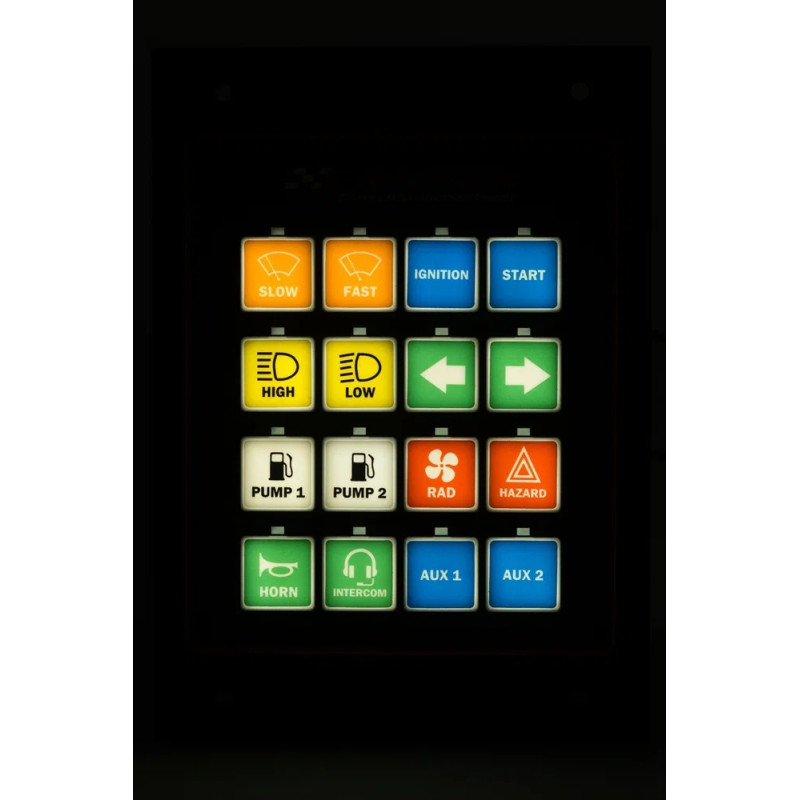

Panneau de distribution électrique Cartek PDP-16 à 16 canaux
Le panneau de distribution électrique Cartek PDP-16 à 16 canaux centralise l’alimentation et la commande des équipements électriques d’une voiture de compétition. Il remplace les fusibles, relais et interrupteurs des circuits qu’il prend en charge, afin de simplifier le faisceau électrique et son installation.
Alimenté par la batterie du véhicule, il distribue le courant aux équipements raccordés : calculateur moteur, pompes, ventilateurs, éclairage ou essuie-glaces. Chaque canal est commandé depuis les boutons poussoirs intégrés ou par des commandes externes compatibles. La configuration s’effectue directement sur le panneau, sans ordinateur.
Caractéristiques techniques
- Marque : Cartek
- Modèle : PDP-16
- Référence fabricant : CK-PDP-16
- Nombre de sorties de puissance : 16
- Alimentation nominale : 12 V
- Plage de fonctionnement annoncée : 6 à 12 V
- Courant total maximal annoncé : 160 A en continu
- Réglages des canaux de puissance : 0, 5, 10 ou 15 A
- Courants obtenus par association de deux canaux du même module : 20, 25 ou 30 A
- Canaux A1/A2 : 0 ou 7,5 A, avec fonctions dédiées aux essuie-glaces
- Entrées de commande calculateur : 16
- Entrées/sorties de commande par interrupteurs : 16
- Entrées de signal d’arrêt pour coupe-circuit Cartek XR : 2

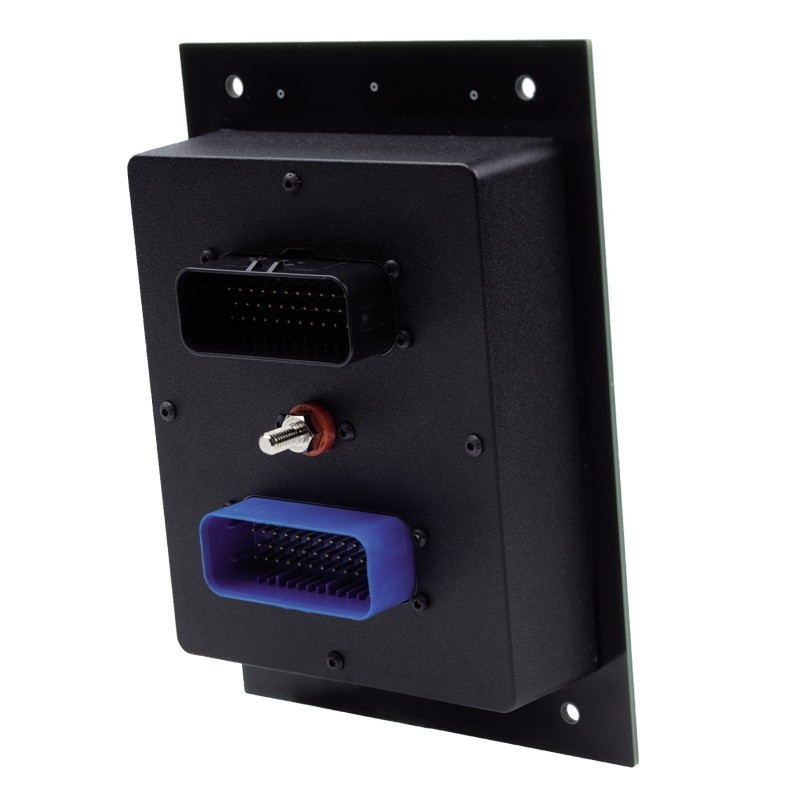

- Raccordement de l’alimentation positive : borne filetée M6
- Dimensions de la façade : 195 × 140 mm
- Température de fonctionnement : -10 °C à +85 °C

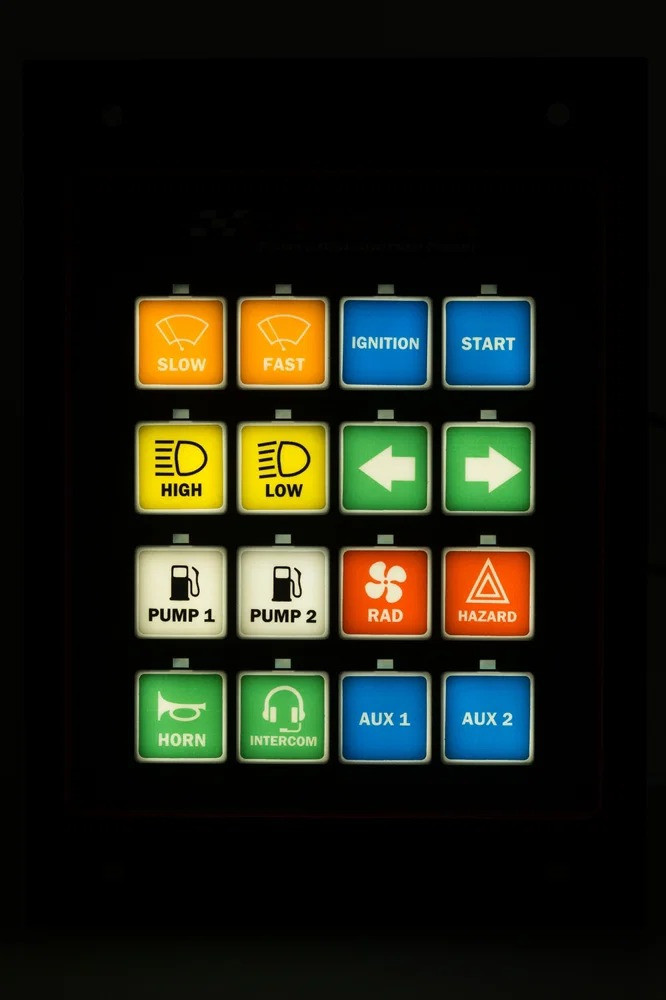

- Rétroéclairage : deux niveaux d’intensité
Fonctions configurables
- Marche/arrêt avec mémoire : restitution de l’état du canal après une coupure d’alimentation.
- Marche/arrêt sans mémoire : canal arrêté à la remise sous tension.
- Commande momentanée : sortie active pendant l’appui, par exemple pour la commande du solénoïde de démarreur.
- Temporisation de 30 secondes.
- Temporisation de 5 minutes.
- Temporisation de 10 minutes.
- Clignotement : commande des clignotants et fonctions associées.
- Commutation alternée : sélection entre deux sorties, notamment pour les feux de croisement/route ou les vitesses d’essuie-glaces.
Une commande momentanée à 0 V permet également d’utiliser un bouton pour certaines fonctions externes, comme une sélection de cartographie du calculateur.
Protections et témoins de fonctionnement
Les sorties bénéficient d’une protection électronique contre les surintensités et les courts-circuits. Lorsqu’un défaut provoque la coupure d’un canal, son témoin LED clignote pour faciliter le diagnostic. Une protection contre la surchauffe est également intégrée.
Chaque bouton dispose d’un témoin d’état : éteint lorsque le canal est arrêté, allumé lorsqu’il est actif et clignotant en cas de défaut.
Installation et accessoires nécessaires

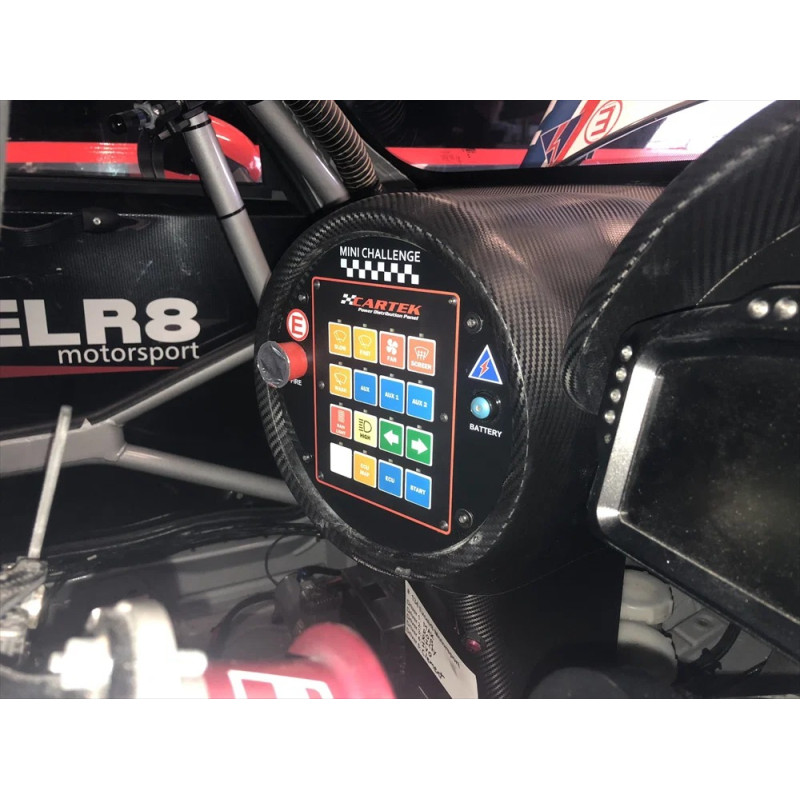

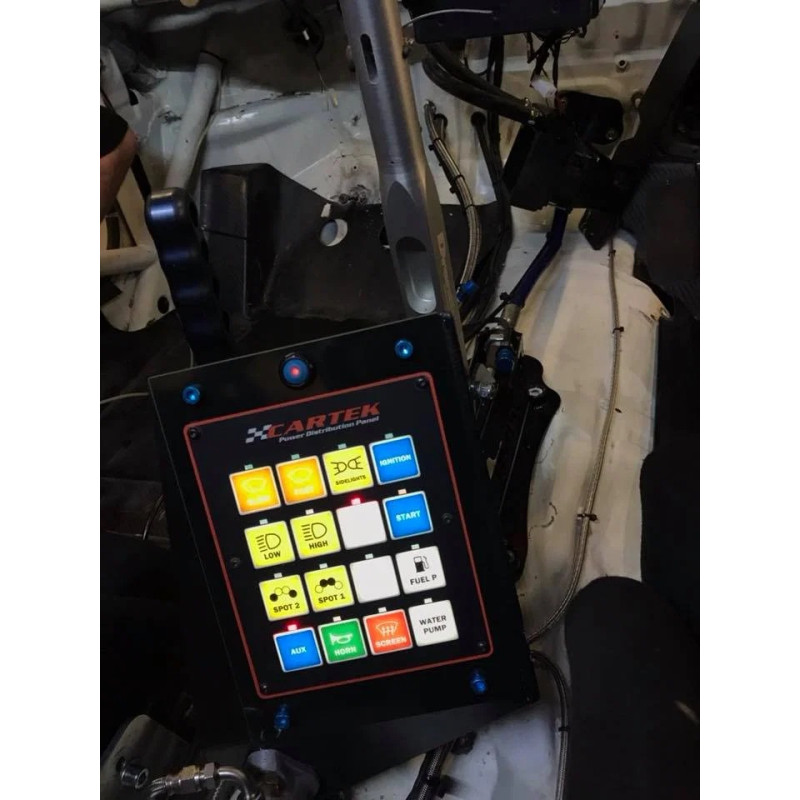

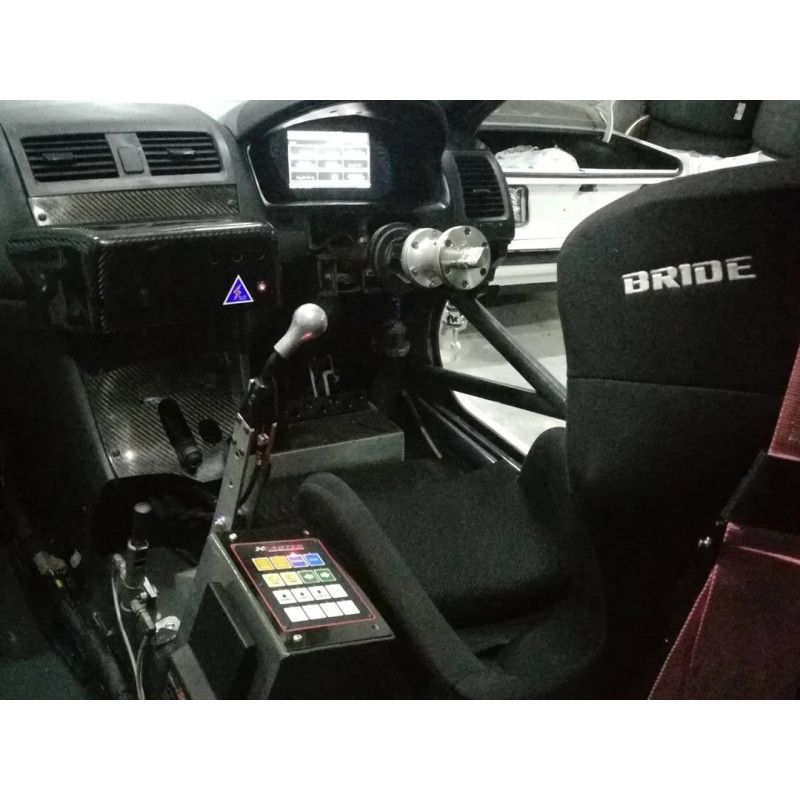

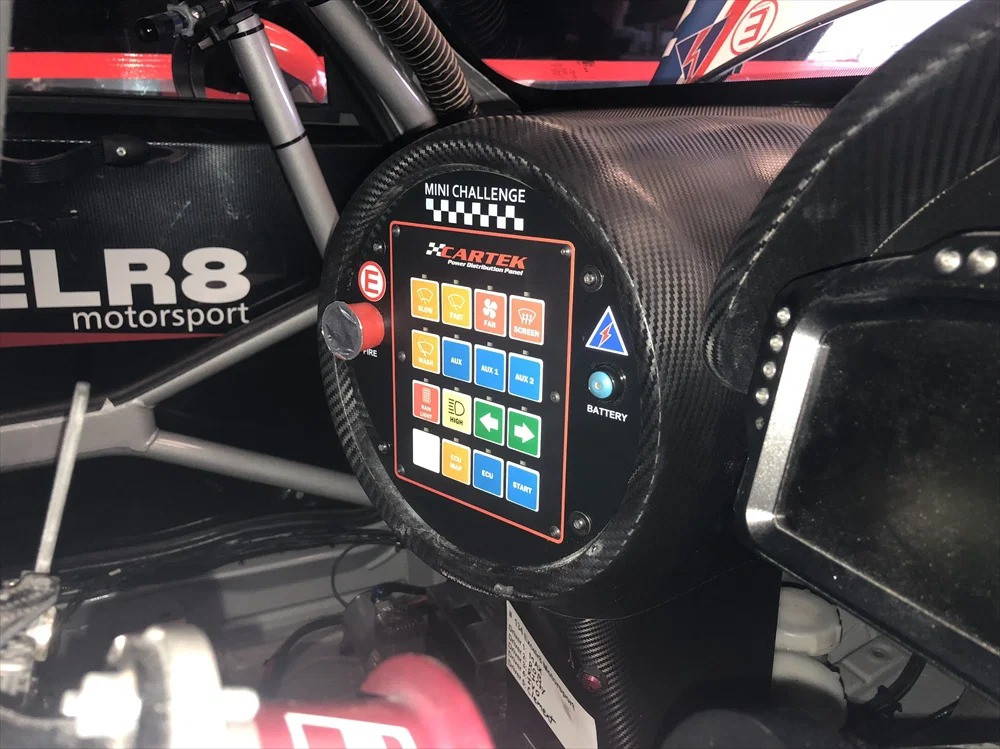

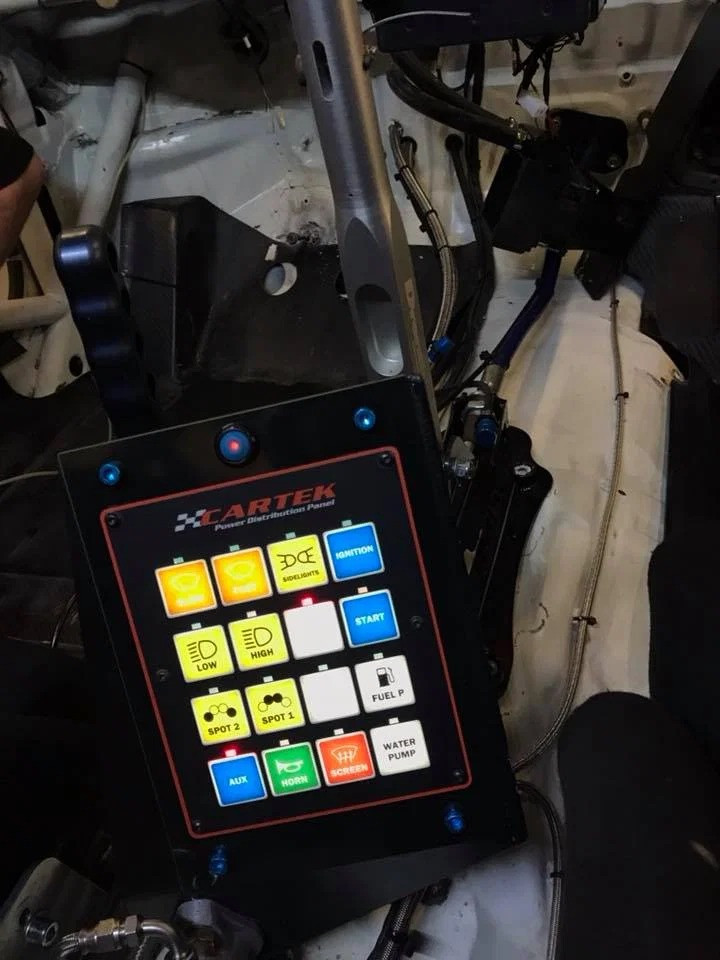

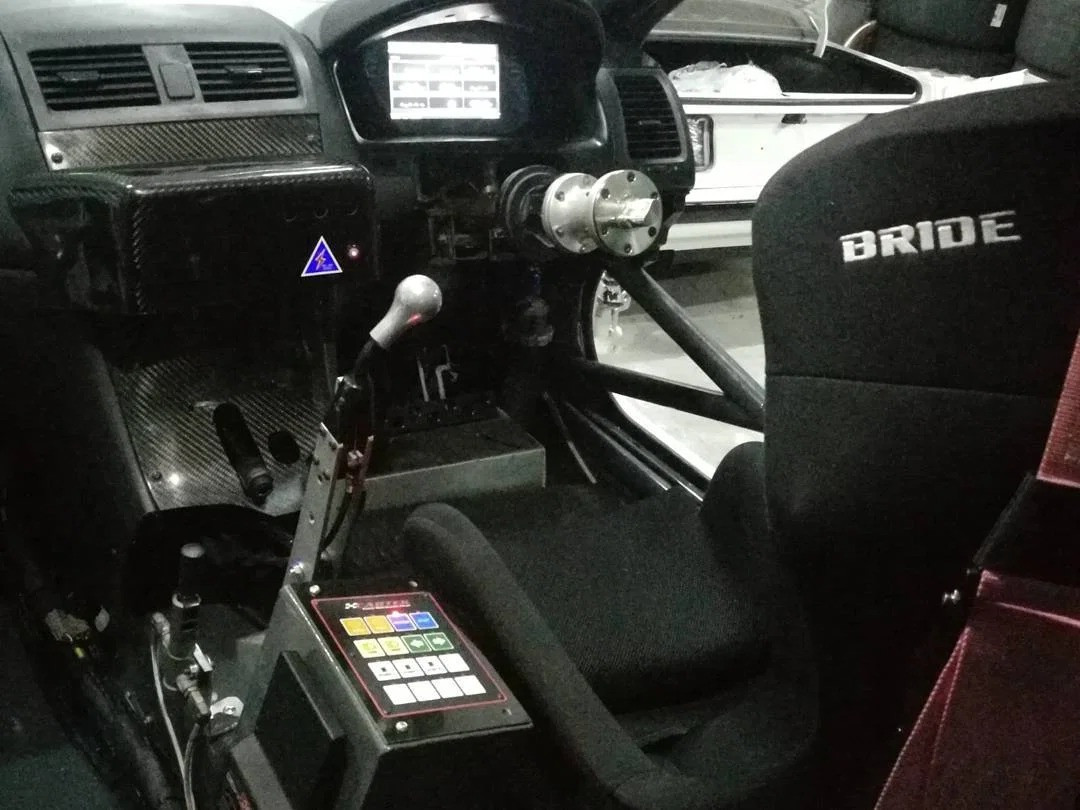

Montez le panneau dans une zone ventilée, éloignée des sources de chaleur. Dimensionnez le câblage et les réglages de protection selon la consommation des équipements raccordés, en respectant la notice Cartek.

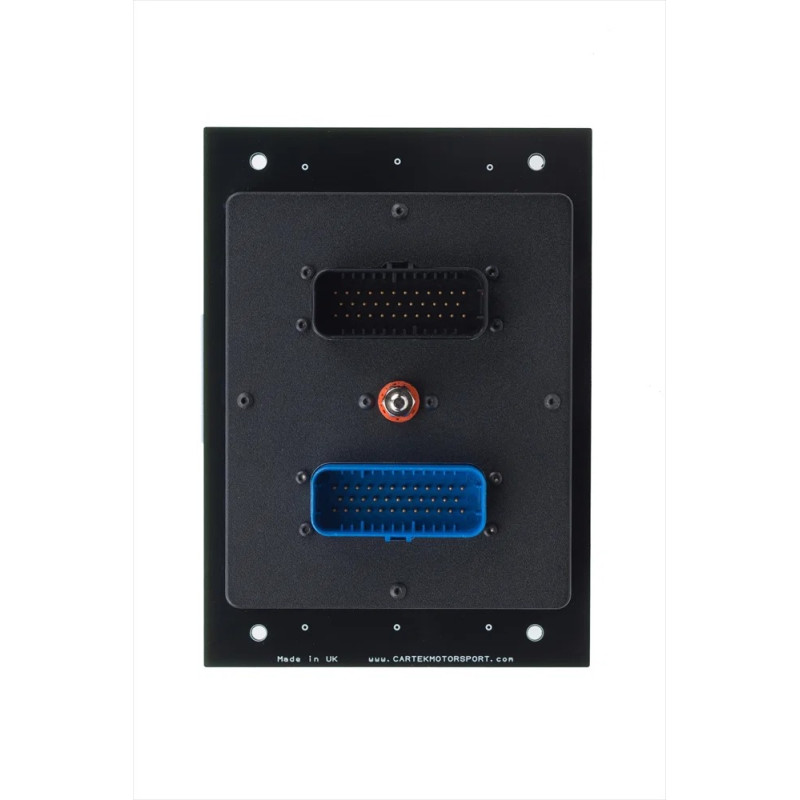

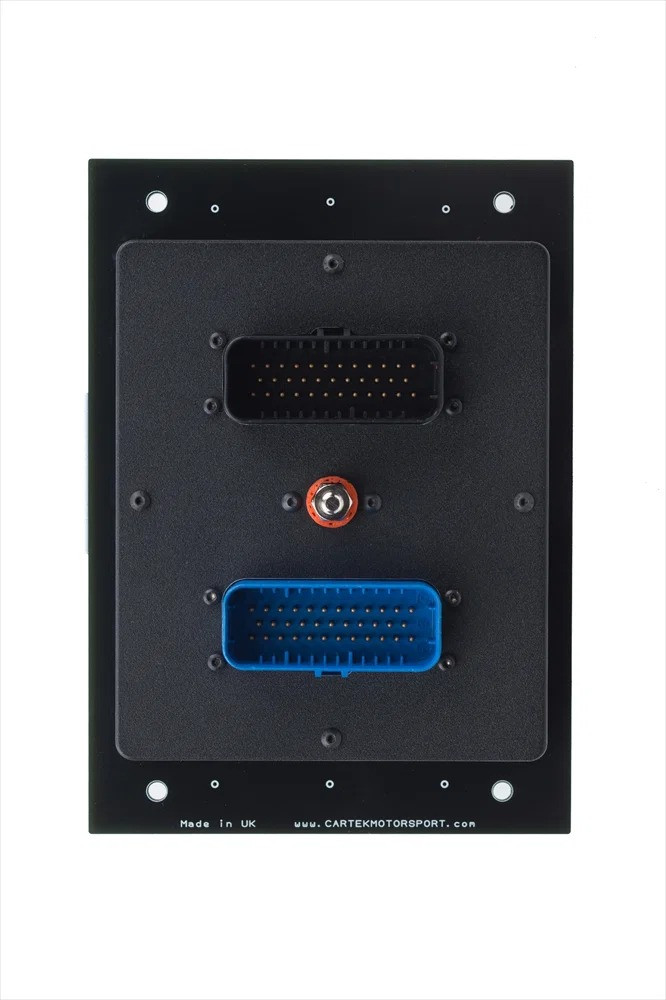

Les connecteurs de raccordement ne sont pas inclus. Pour réaliser le faisceau, prévoyez l’un des kits vendus séparément :
- CK-PDP-CC : deux connecteurs avec fils présertis.
- CK-PDP-LF : deux connecteurs avec contacts à sertir ; câblage et outillage adaptés nécessaires.
Contenu fourni
- Un panneau de distribution électrique Cartek PDP-16.

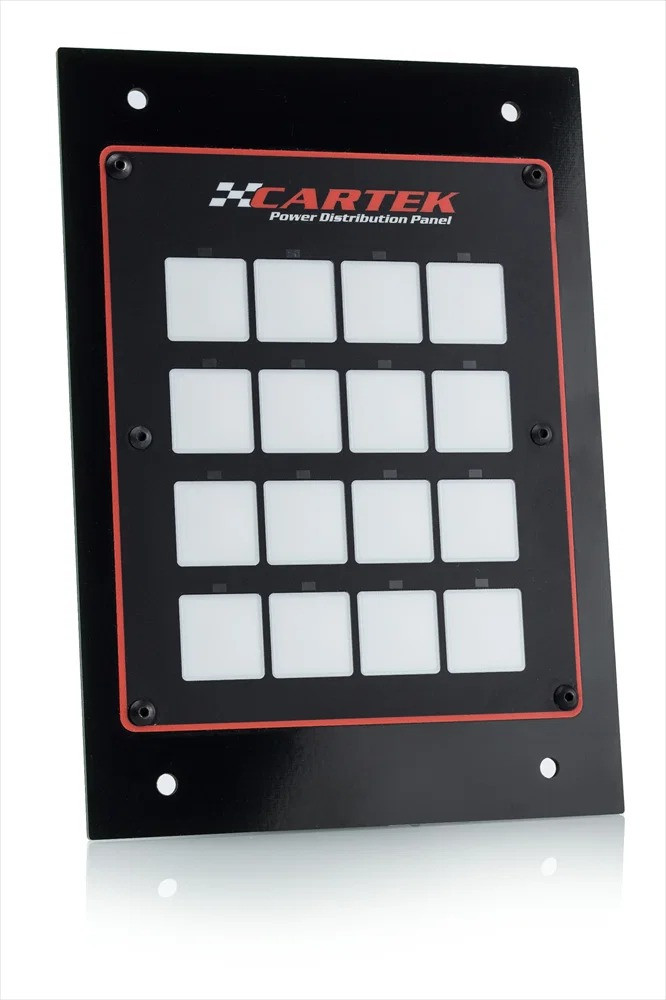

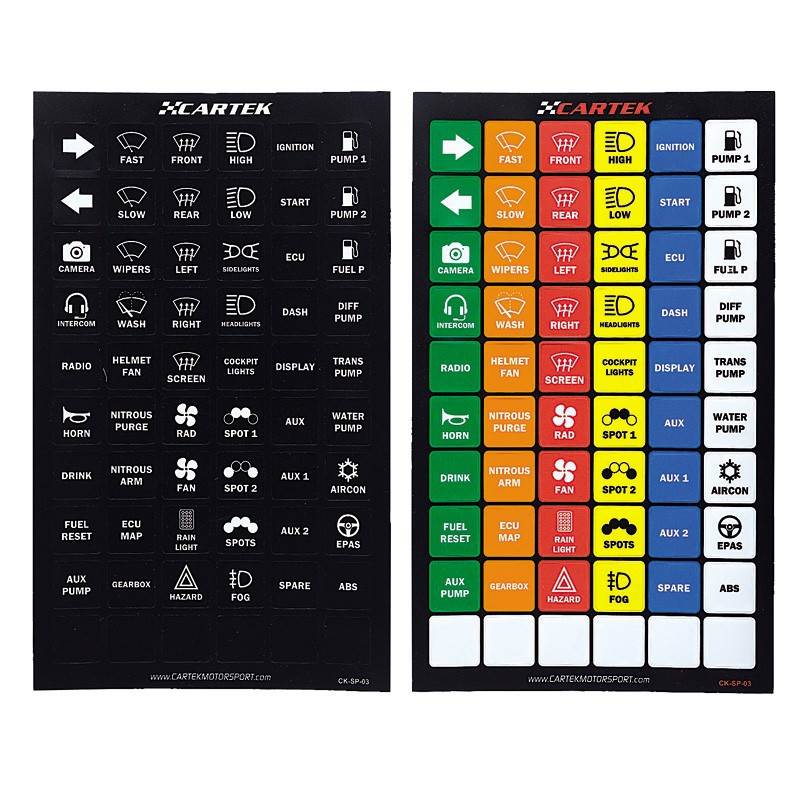

- Deux jeux d’étiquettes : multicolores et noir et blanc, compatibles avec le rétroéclairage.
Points forts
- Distribution de puissance et commandes réunies dans un seul panneau.
- Configuration sans ordinateur.
- Protection électronique et diagnostic par LED.
- Commande depuis la façade, des boutons externes ou le calculateur.
- Gestion intégrée des essuie-glaces avec signal de position de repos.
