Cartek PDP-16 Stromverteiler für elektrizität mit 16 Kanälen
Die 16-Kanal-Stromverteilungsplatine Cartek PDP-16 zentralisiert die Stromversorgung und Steuerung der Elektrik eines Rennwagens. Sie ersetzt die Sicherungen, Relais und Schalter der von ihr betreuten Stromkreise, um den Kabelbaum und dessen Einbau zu vereinfachen.

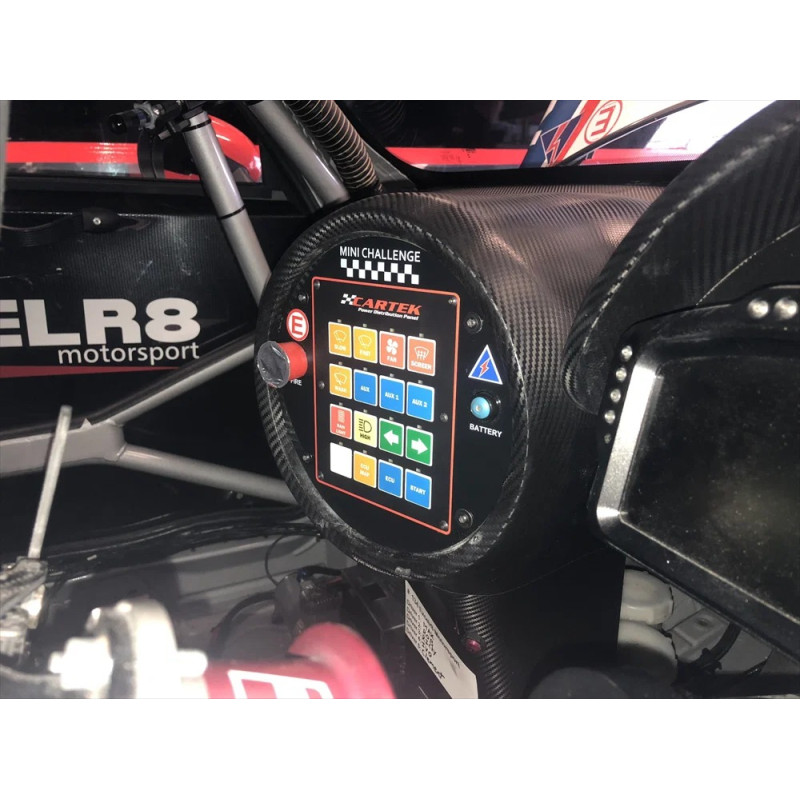

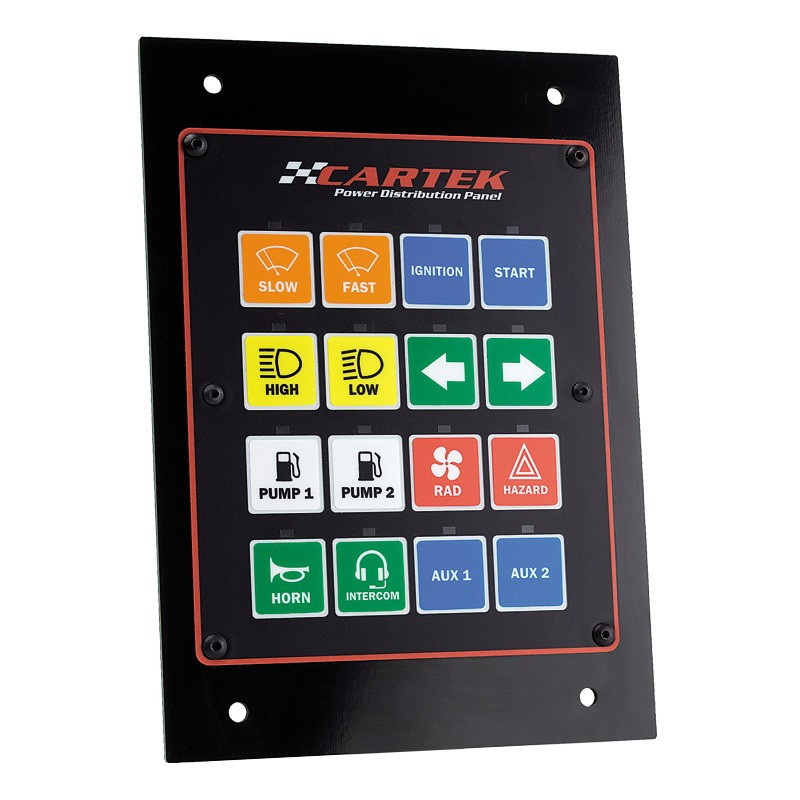

Es wird von der Fahrzeugbatterie gespeist und verteilt den Strom an die angeschlossenen Geräte: Motorsteuergerät, Pumpen, Lüfter, Beleuchtung oder Scheibenwischer. Jeder Kanal wird über die integrierten Drucktasten oder über kompatible externe Steuerungen gesteuert. Die Konfiguration erfolgt direkt am Panel, ohne Computer.
Technische Daten
- Marke: Cartek
- Modell: PDP-16
- Hersteller-Artikelnummer: CK-PDP-16
- Anzahl der Leistungsausgänge: 16
- Nennspannung: 12 V
- Angegebener Betriebsbereich: 6 bis 12 V
- Angegebener maximaler Gesamtstrom: 160 A Dauerstrom
- Einstellungen der Leistungskanäle: 0, 5, 10 oder 15 A
- Stromstärken durch Kombination von zwei Kanälen desselben Moduls: 20, 25 oder 30 A
- Kanäle A1/A2: 0 oder 7,5 A, mit speziellen Funktionen für Scheibenwischer
- Steuereingänge für das Steuergerät: 16
- Steuereingänge/-ausgänge über Schalter: 16
- Stopp-Signaleingänge für Cartek XR-Ausschalter: 2
- Anschluss der Plus-Versorgung: M6-Gewindeklemme

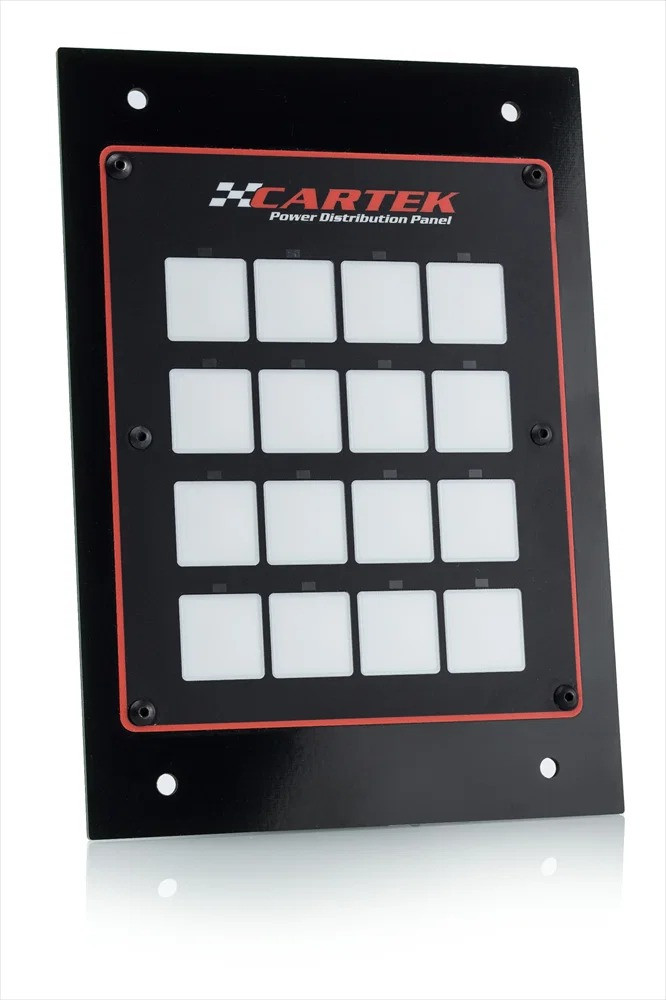

- Abmessungen der Frontplatte: 195 × 140 mm
- Betriebstemperatur: -10 °C bis +85 °C
- Hintergrundbeleuchtung: zwei Helligkeitsstufen
Konfigurierbare Funktionen
- Ein/Aus mit Speicherung: Wiederherstellung des Kanalzustands nach einem Stromausfall.
- Ein/Aus ohne Speicherung: Kanal wird beim Wiedereinschalten ausgeschaltet.
- Momentansteuerung: Ausgang aktiv während des Drückens, z. B. zur Ansteuerung des Anlasser-Magnetventils.
- Verzögerungszeit von 30 Sekunden.
- Verzögerungszeit von 5 Minuten.
- Verzögerung von 10 Minuten.
- Blinken: Steuerung der Blinker und zugehöriger Funktionen.
- Wechselbetrieb: Auswahl zwischen zwei Ausgängen, insbesondere für Abblend- und Fernlicht oder umdrehungen pro minute für die Scheibenwischer.
Eine Momentansteuerung bei 0 V ermöglicht zudem die Verwendung eines Tasters für bestimmte externe Funktionen, wie z. B. die Auswahl eines Fahrprogramms des Steuergeräts.
Schutzvorrichtungen und Betriebsanzeigen
Die Ausgänge verfügen über einen elektronischen Schutz gegen Überstrom und Kurzschlüsse. Wenn ein Fehler zum Schnitt eines Kanals führt, blinkt dessen LED-Anzeige, um die Diagnose zu erleichtern. Ein Überhitzungsschutz ist ebenfalls integriert.

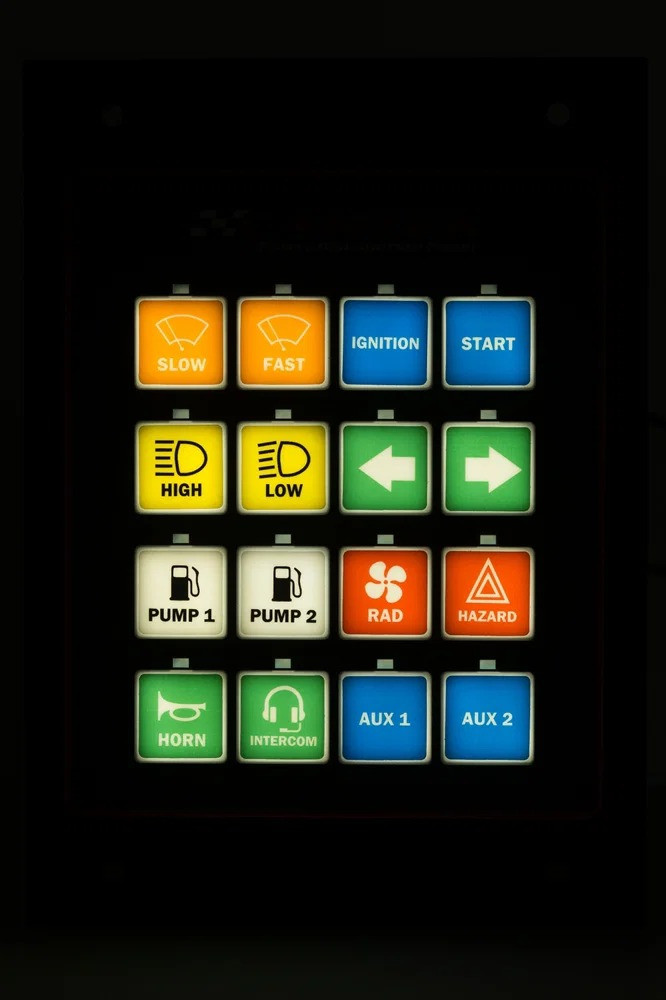

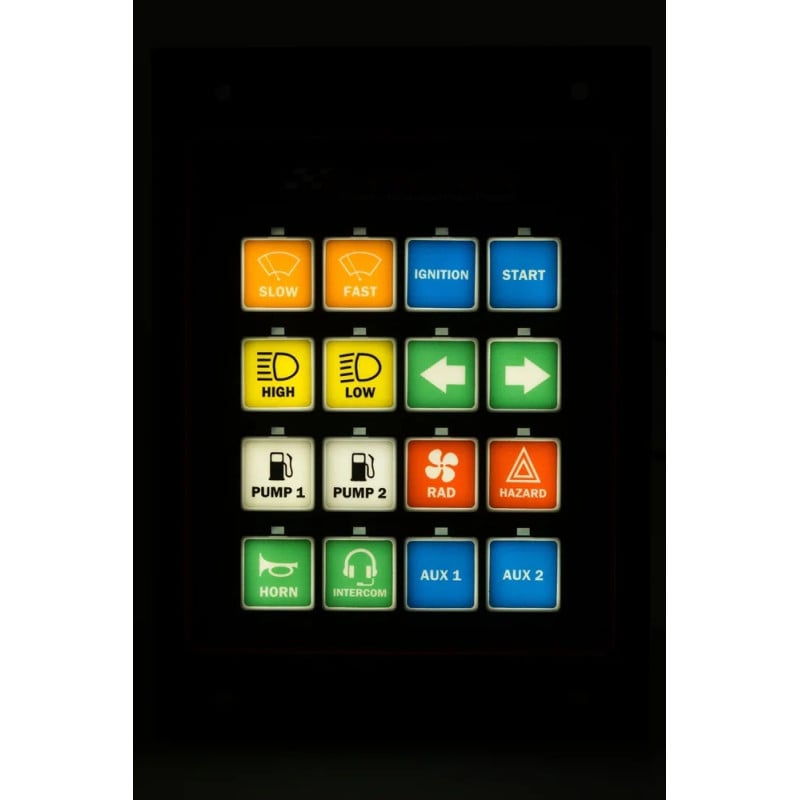

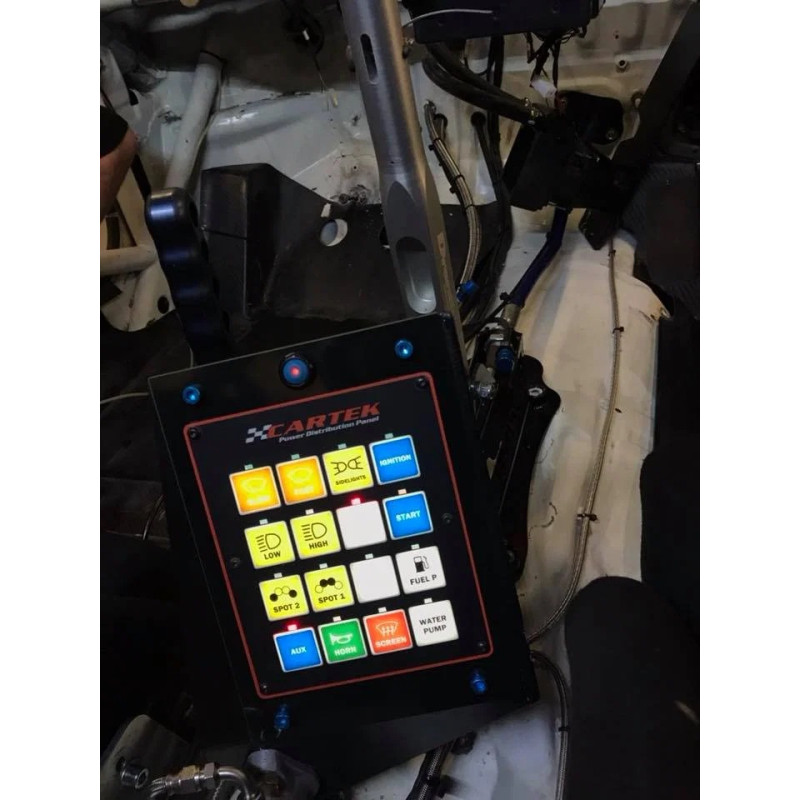

Jeder Taster verfügt über eine Statusanzeige: Sie ist ausgeschaltet, wenn der Kanal deaktiviert ist, leuchtet, wenn er aktiv ist, und ist als Blinker im Fehlerfall aktiv.

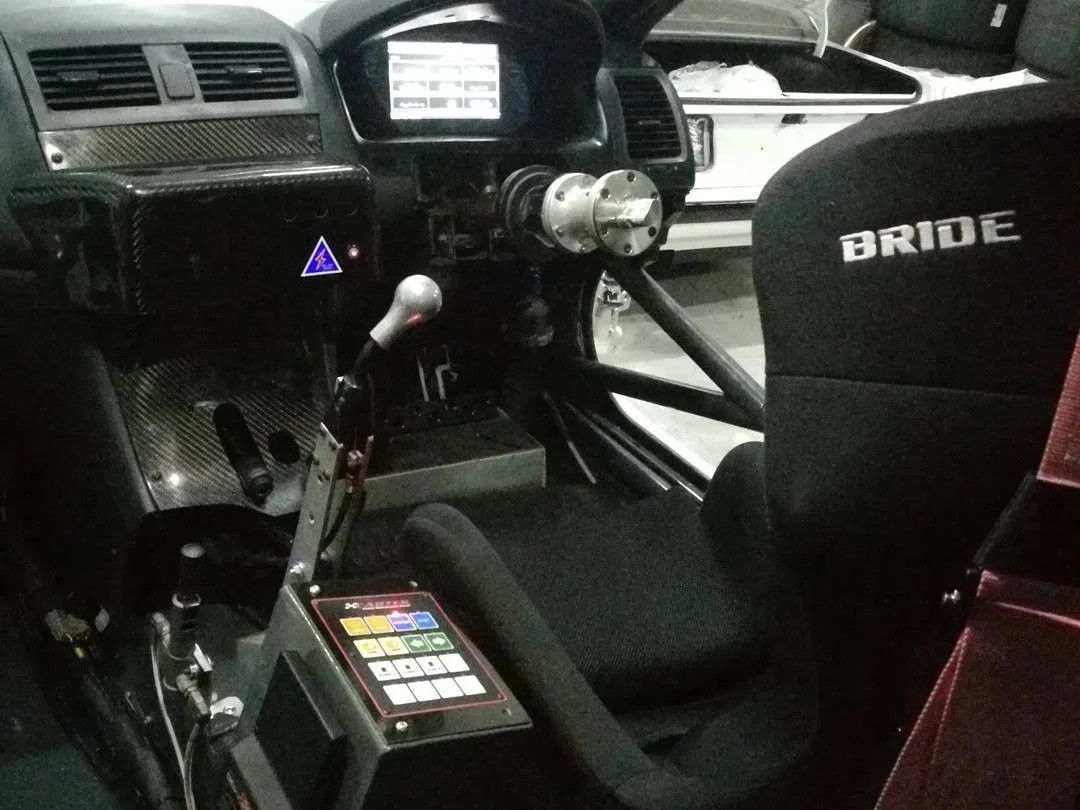

Installation und erforderliches Zubehör

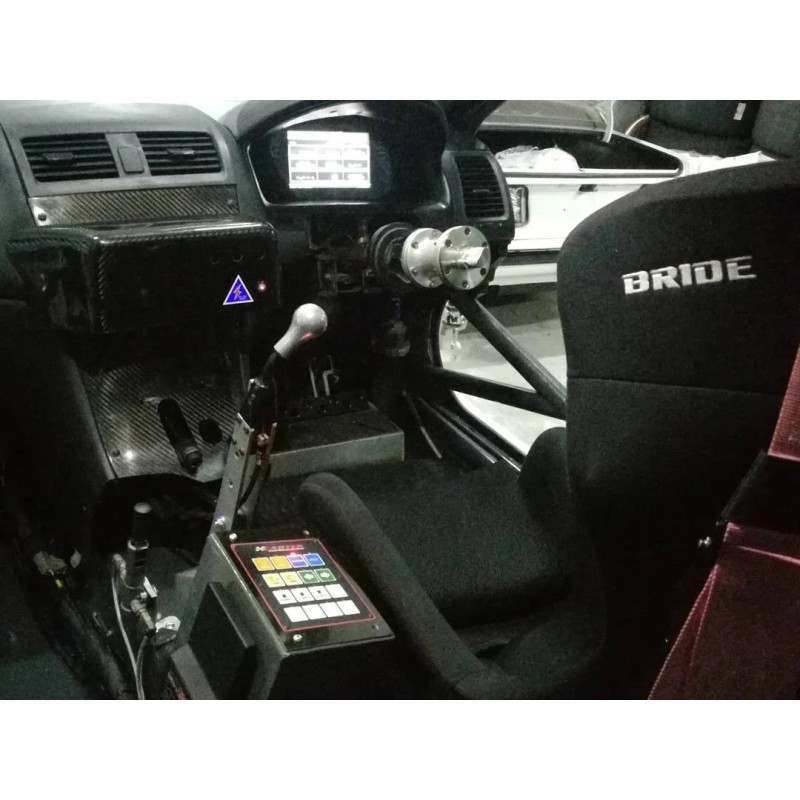

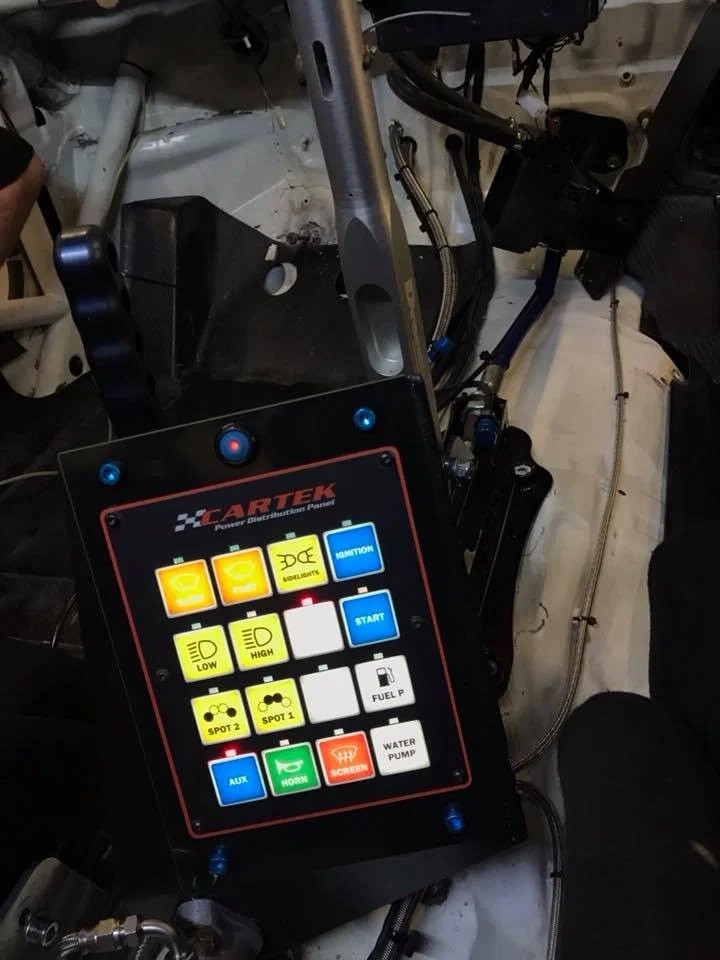

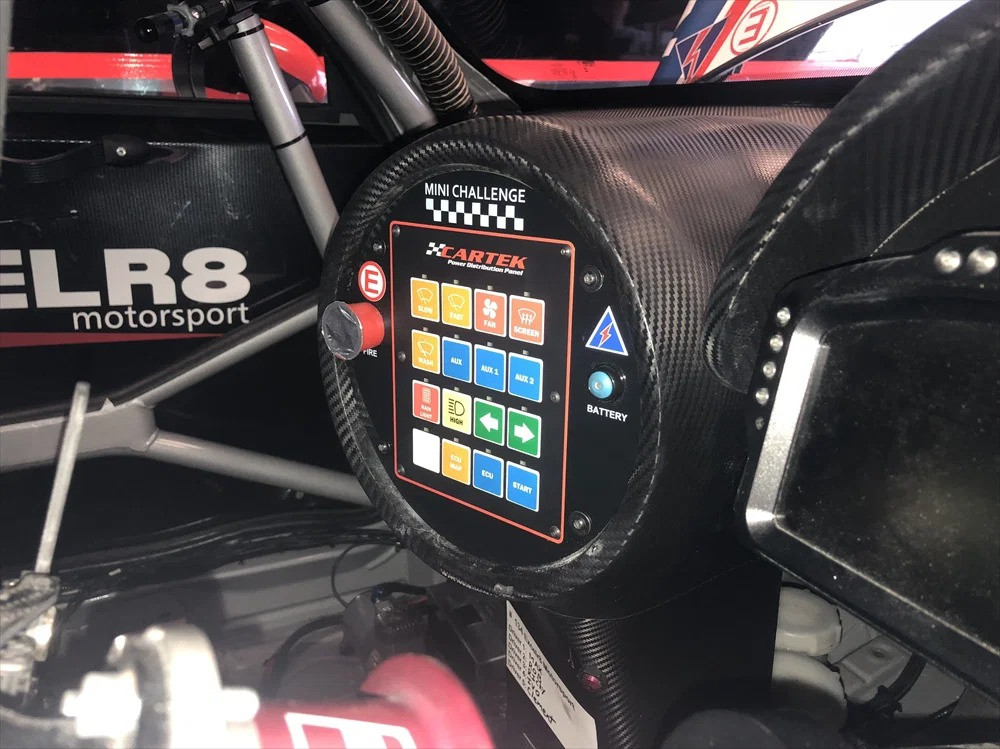

Montieren Sie die Schalttafel in einem gut belüfteten Bereich, fern von Wärmequellen. Wählen Sie die Kabelquerschnitte und die Absicherung entsprechend des Verbrauchs der angeschlossenen Geräte aus und beachten Sie dabei die Cartek-Anleitung.

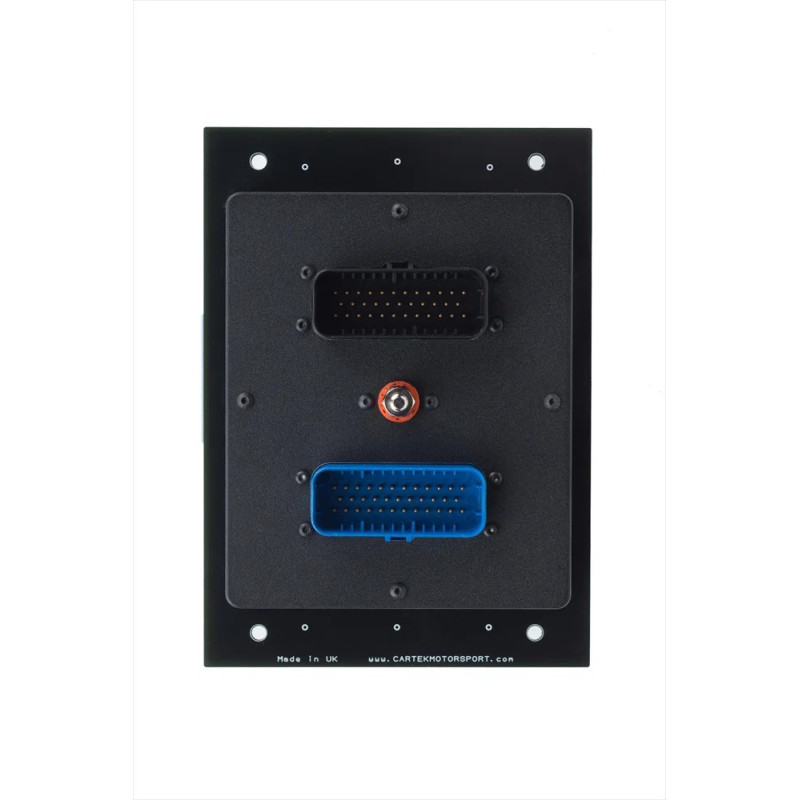

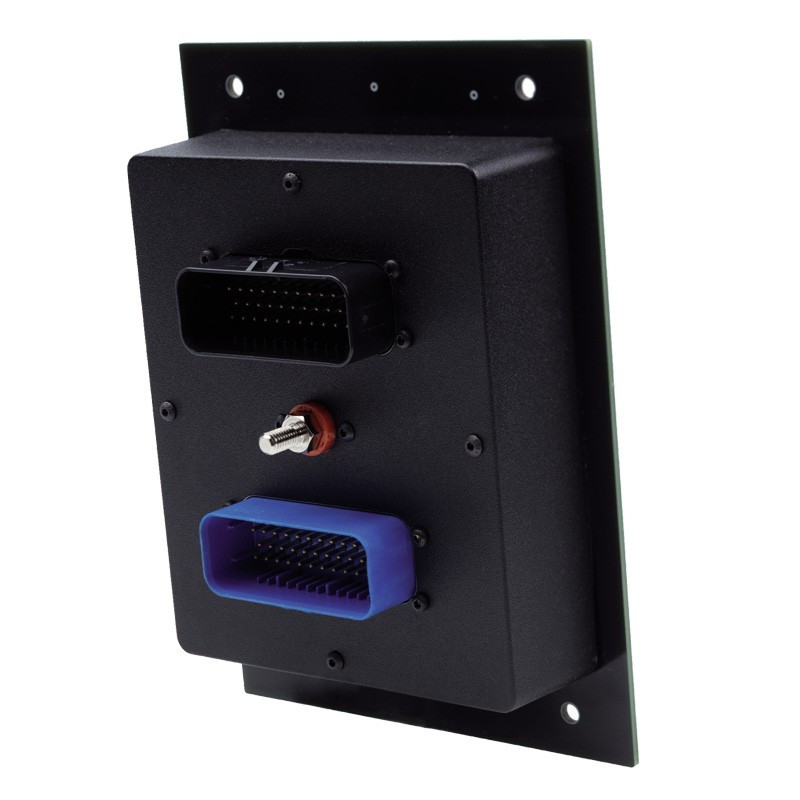

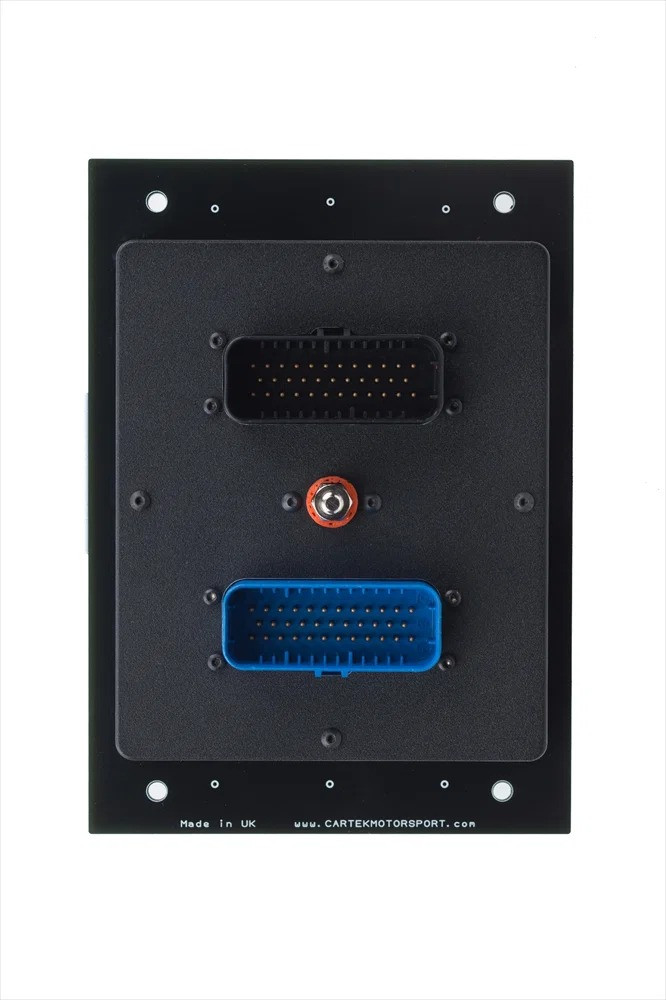

Die Anschlussstecker sind nicht im Lieferumfang enthalten. Verwenden Sie zur Herstellung des Kabelbaums eines der separat erhältlichen Sets:
- CK-PDP-CC: zwei Steckverbinder mit vorkonfektionierten Leitungen.
- CK-PDP-LF: zwei Steckverbinder mit Crimp-Kontakten; entsprechende Verkabelung und Werkzeuge erforderlich.
Lieferumfang
- Eine Cartek PDP-16-Stromverteilerschalttafel für elektrizität.

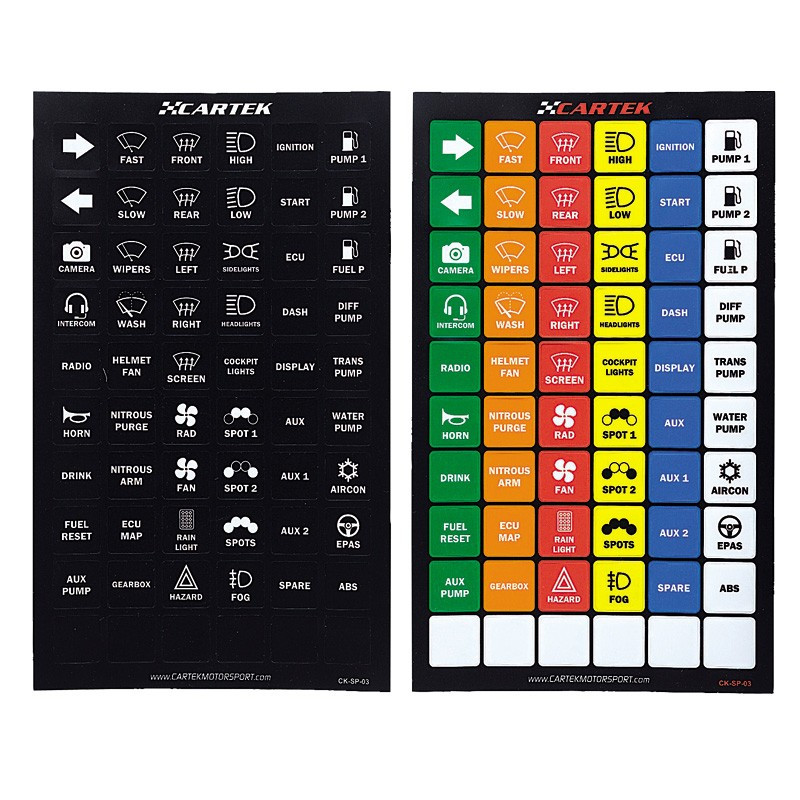

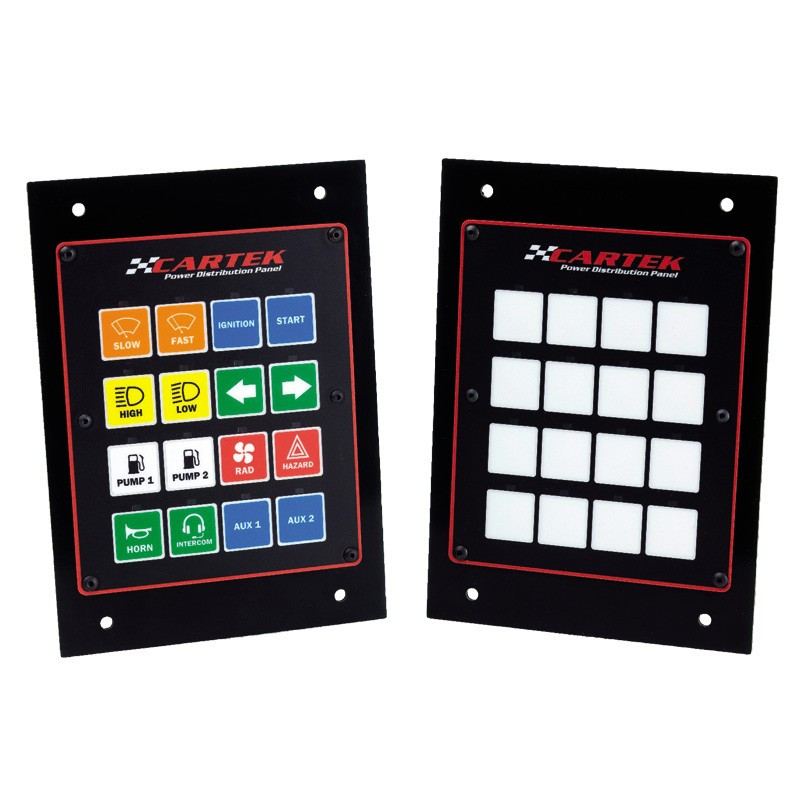

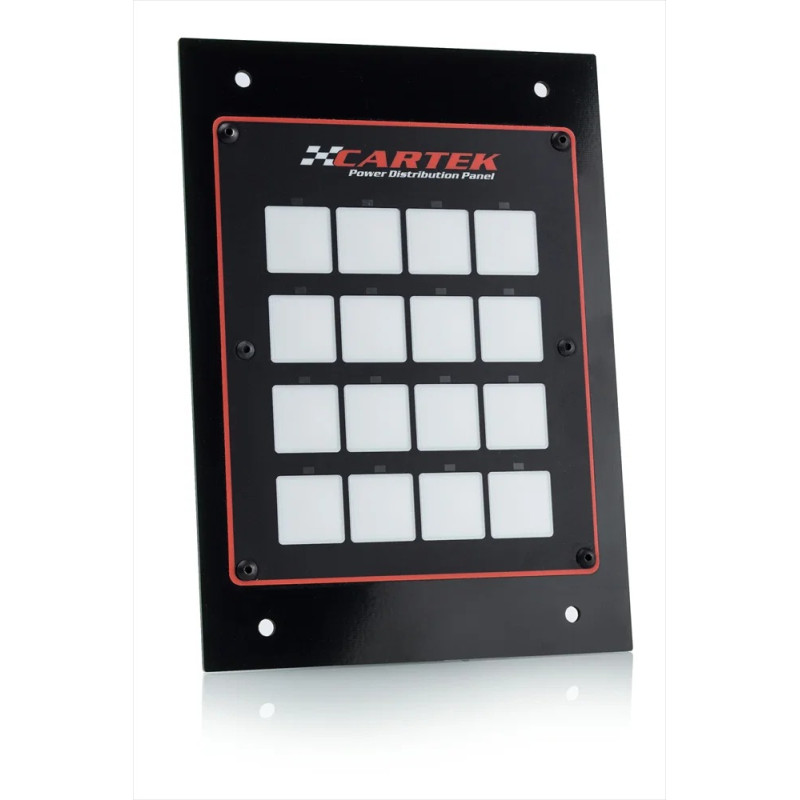

- Zwei Etikettensätze: mehrfarbig und schwarz-weiß, kompatibel mit der Hintergrundbeleuchtung.
Highlights
- Leistungsverteilung und Steuerung in einem einzigen Schaltkasten vereint.
- Konfiguration ohne Computer.
- Elektronik-Schutz und Diagnose über LEDs.
- Steuerung über die Frontblende, externe Tasten oder das Steuergerät.
- Integrierte Scheibenwischersteuerung mit Signal für die Ruheposition.
