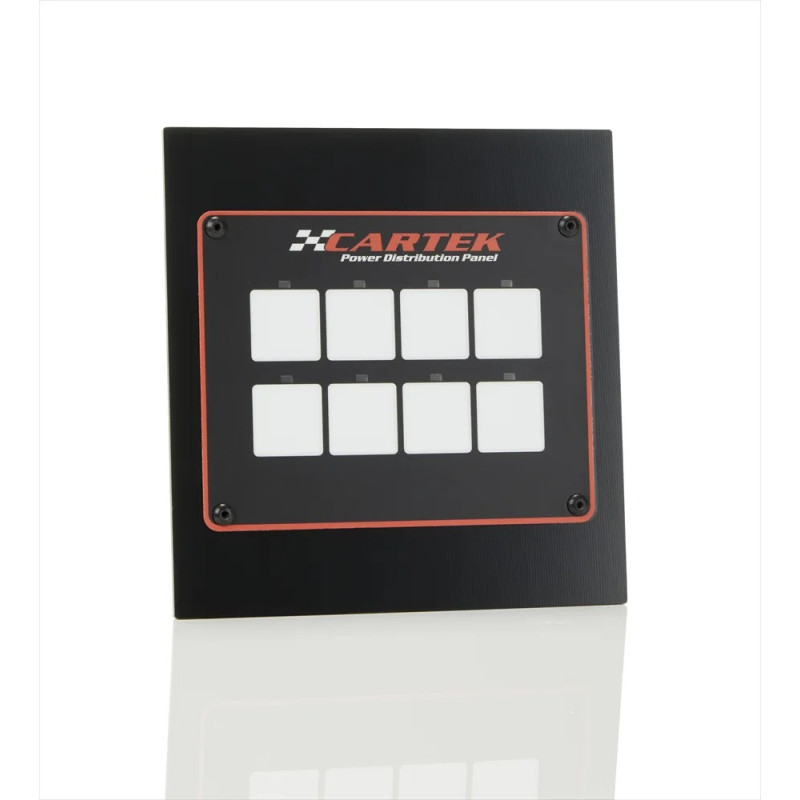

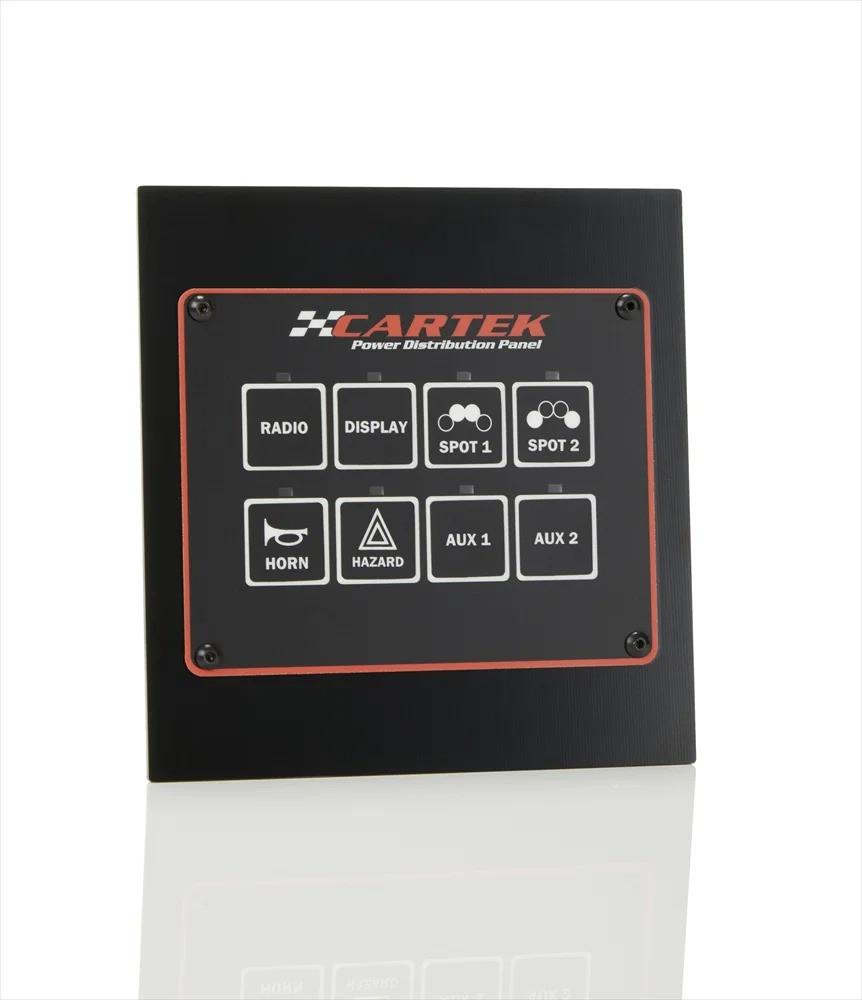

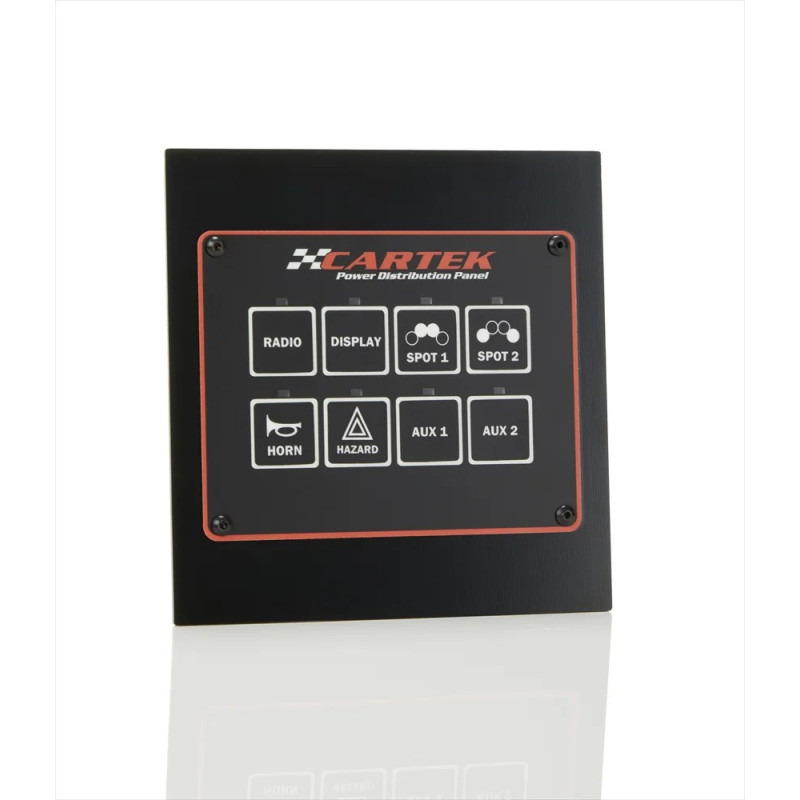

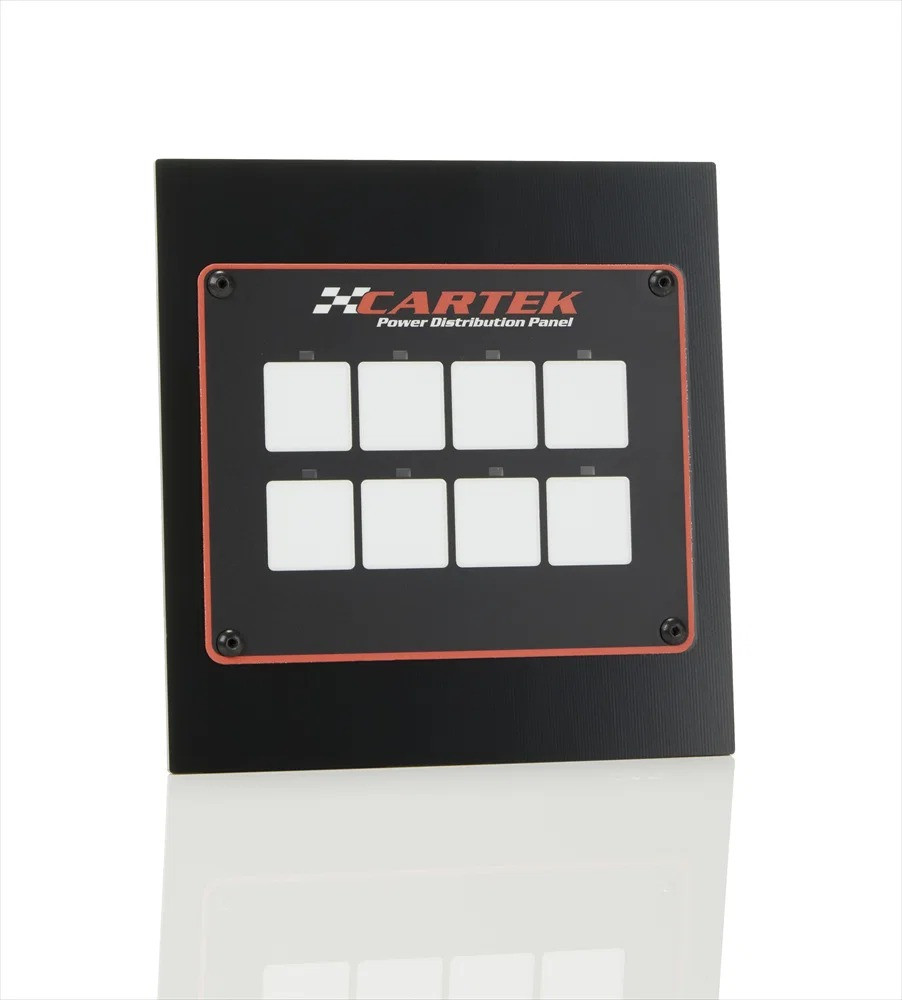

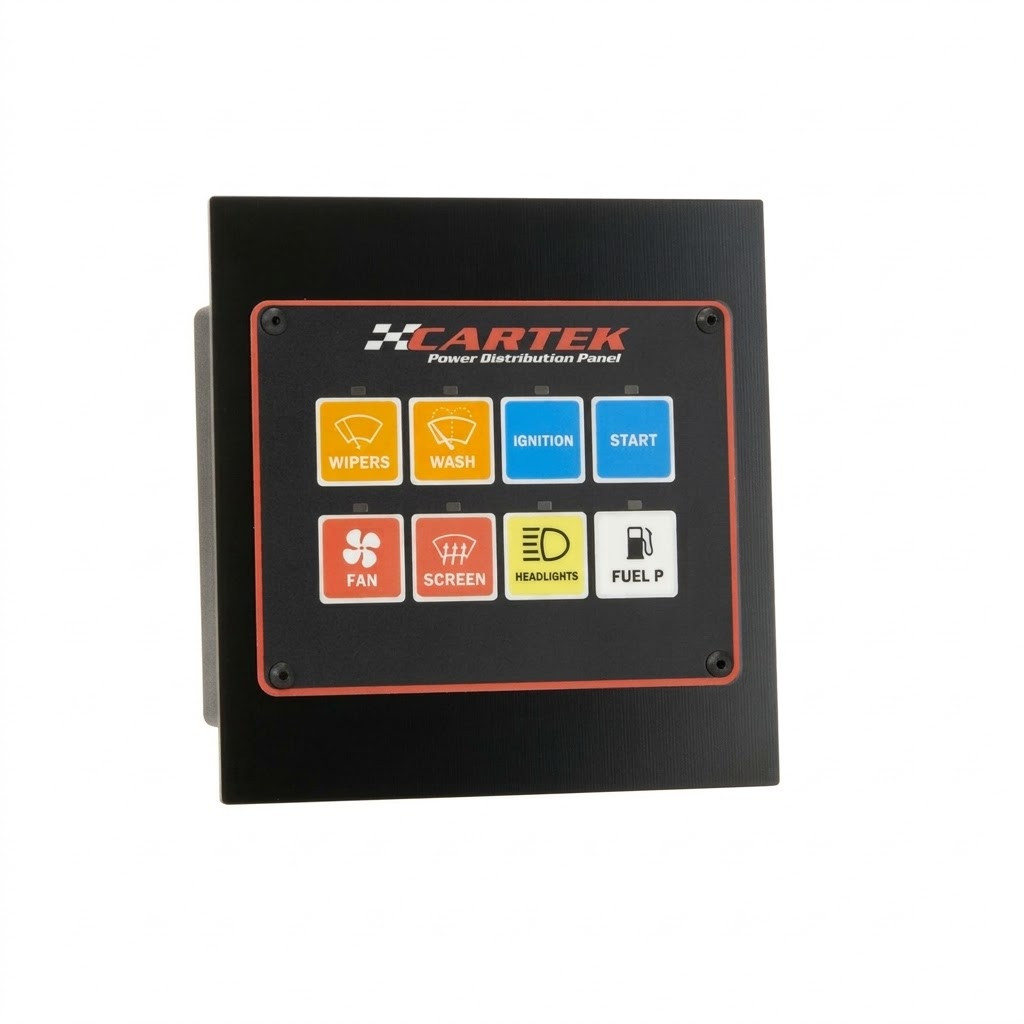

Pannello di distribuzione dell'elettricità Cartek PDP-08 a 8 canali

Il pannello di distribuzione dell'elettricità Cartek PDP-08 a 8 canali centralizza l’alimentazione e il comando delle apparecchiature elettriche di un veicolo da competizione. Riunisce in un unico alloggiamento un modulo di distribuzione della potenza e un pannello di pulsanti, per semplificare il cablaggio e sostituire fusibili, relè e interruttori dei circuiti che controlla.

Ogni canale è dotato di una protezione elettronica contro le sovracorrenti e i cortocircuiti. La funzione e la soglia di corrente si configurano direttamente tramite i pulsanti del pannello, senza bisogno di un computer. Le apparecchiature possono quindi essere comandate dal pannello frontale, da interruttori remoti o dagli ingressi del sistema distribuzione del motore.

Caratteristiche tecniche

• Marca: Cartek.
• Modello: PDP-08.
• Codice produttore: CK-PDP-08.
• Uscite di potenza: 8 canali configurabili.
• Corrente totale disponibile in continuo: 80 A.
• Soglie di corrente per canale: 5, 10 o 15 A.
• Associazione di due canali: impostazioni di 20, 25 o 30 A.
• Ingressi sistema distribuzione del motore: 8.
• Ingressi/uscite di comando: 8.
• Ingresso dedicato allo staccabatteria Cartek XR: 1.
• Gestione dei tergicristalli: funzione dedicata con ingresso della posizione di riposo.
• Retroilluminazione: due livelli di intensità.
• Dimensioni del pannello frontale: 145 × 140 mm.
• Peso: 450 g.
• Temperatura di funzionamento: da −10 a +85 °C.

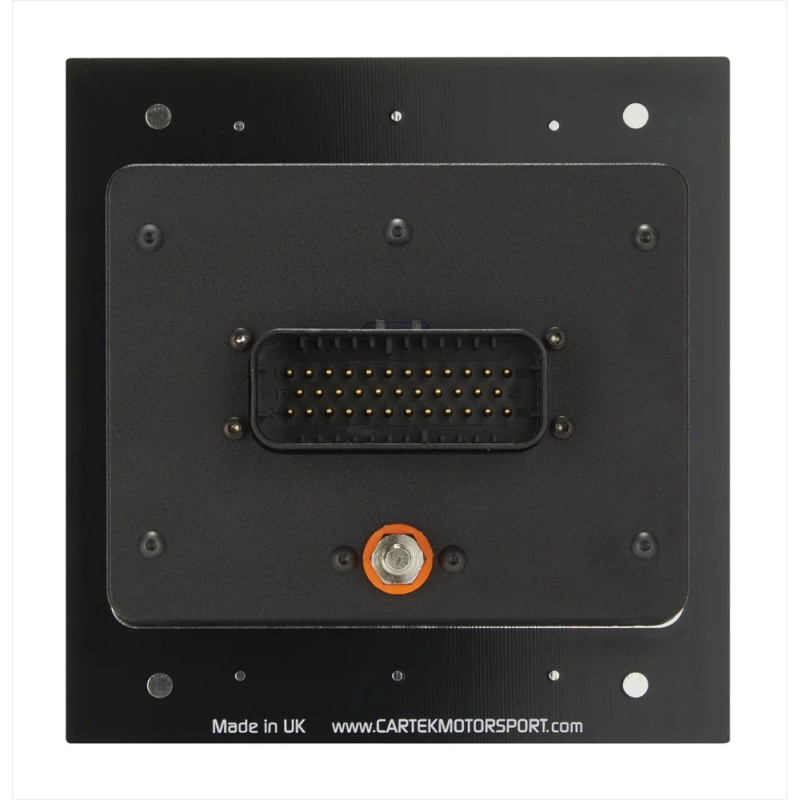

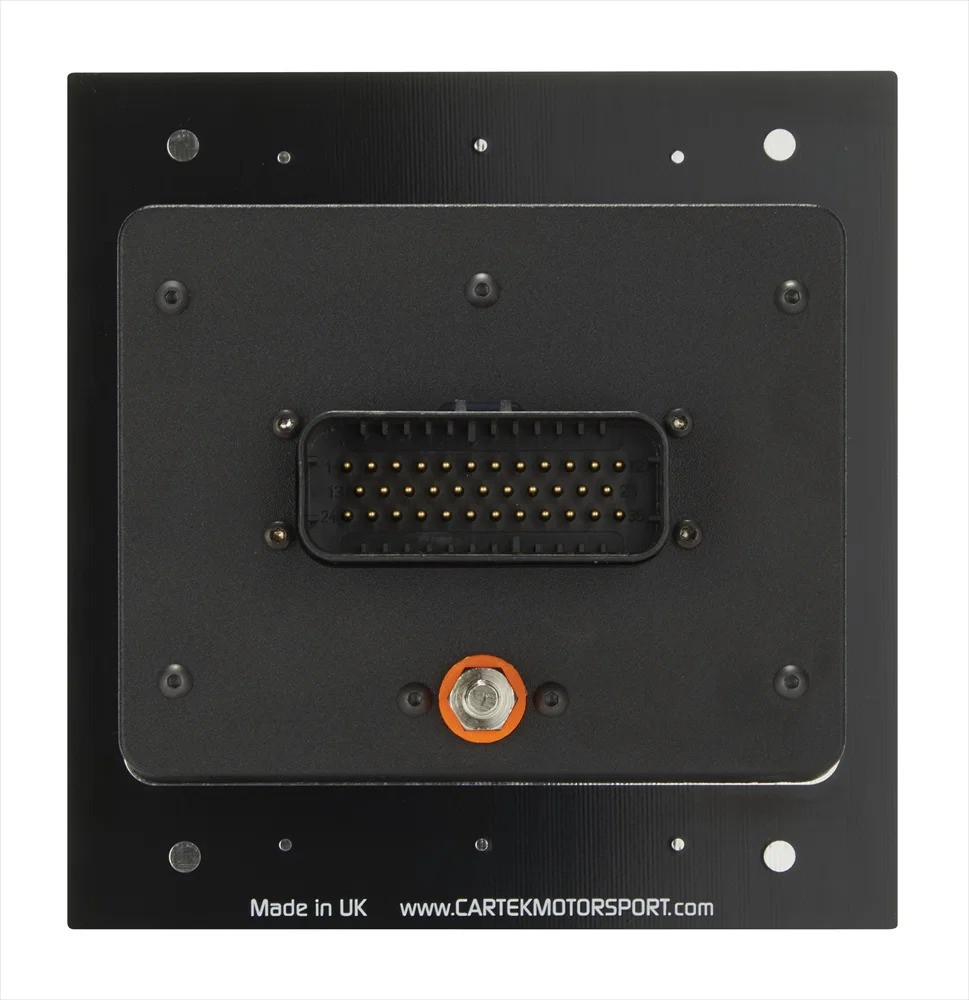

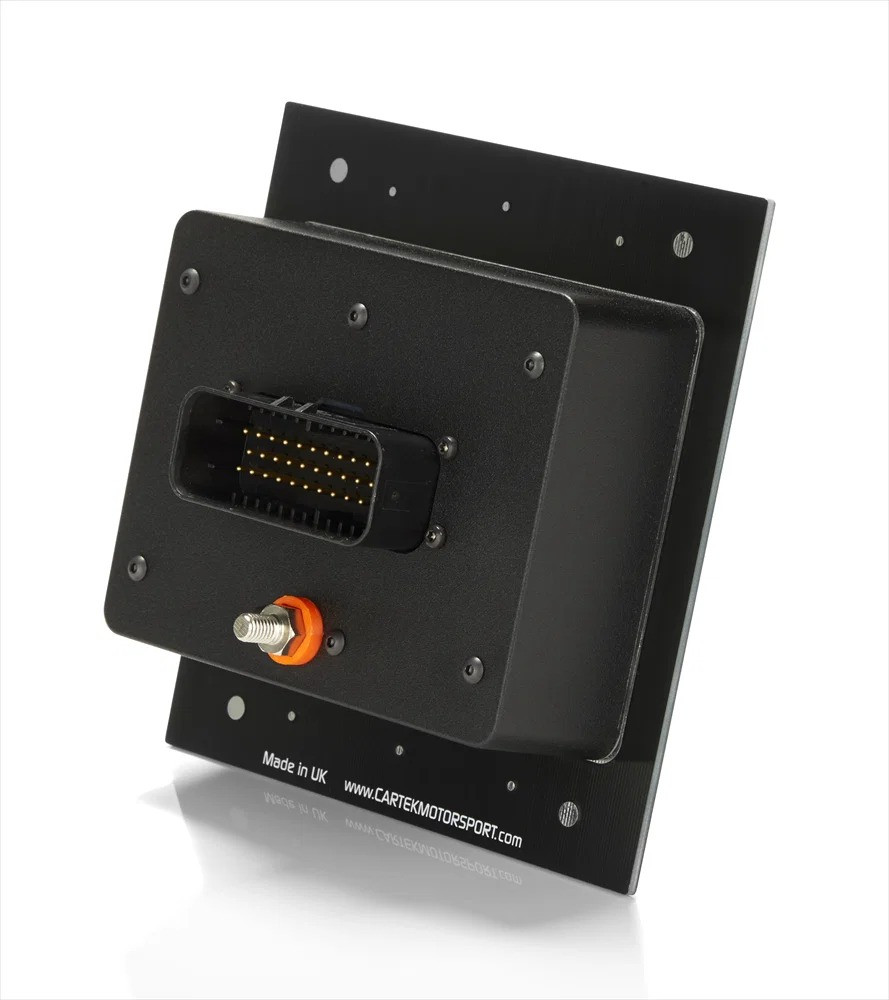

• Alimentazione principale: polo positivo della batteria tramite tassello M6.

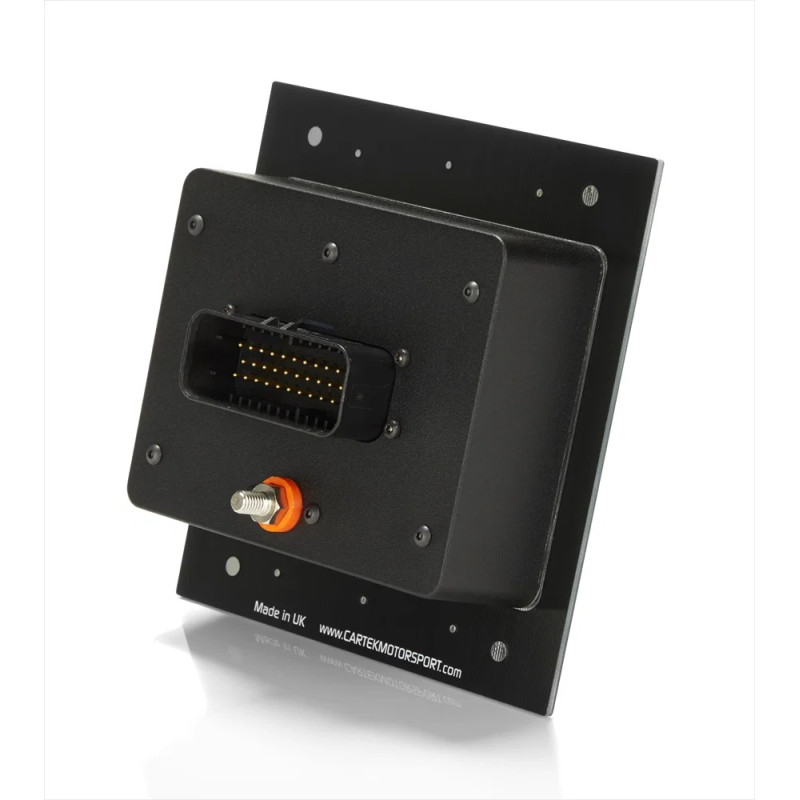

• Connessione del cablaggio compatibile: AMPSEAL nero 776164-1, non in dotazione.
• Protezione contro lo sporco: giunti anteriori e posteriori.

Funzioni configurabili

• Comando momentaneo: per una pompa del lavaggio dello specchio o per il comando di un solenoide di avviamento.
• On/Off con memoria: mantenimento dello stato del canale dopo un taglio di alimentazione.
• Accensione/spegnimento senza memoria: ritorno allo stato di spegnimento dopo un taglio di alimentazione.
• Comando temporizzato: adatto in particolare per un parabrezza riscaldato.
• Lampeggiante: per il comando degli indicatori di direzione.
• Commutazione alternata: per la selezione tra luci anabbaglianti e abbaglianti.
• Comando momentaneo a massa: per un ingresso della centralina, come la selezione di una mappatura.

Comando e diagnostica

I led di stato consentono di controllare ogni canale: led spento per un'uscita disattivata, acceso per un'uscita attiva e indicatore di direzione quando viene rilevata una sovracorrente o un cortocircuito.

Gli ingressi esterni consentono di mantenere comandi remoti e di autorizzare il sistema distribuzione del motore a pilotare alcune apparecchiature, come una pompa del carburante.

Contenuto e collegamento

• Un pannello di distribuzione dell'elettricità Cartek PDP-08.

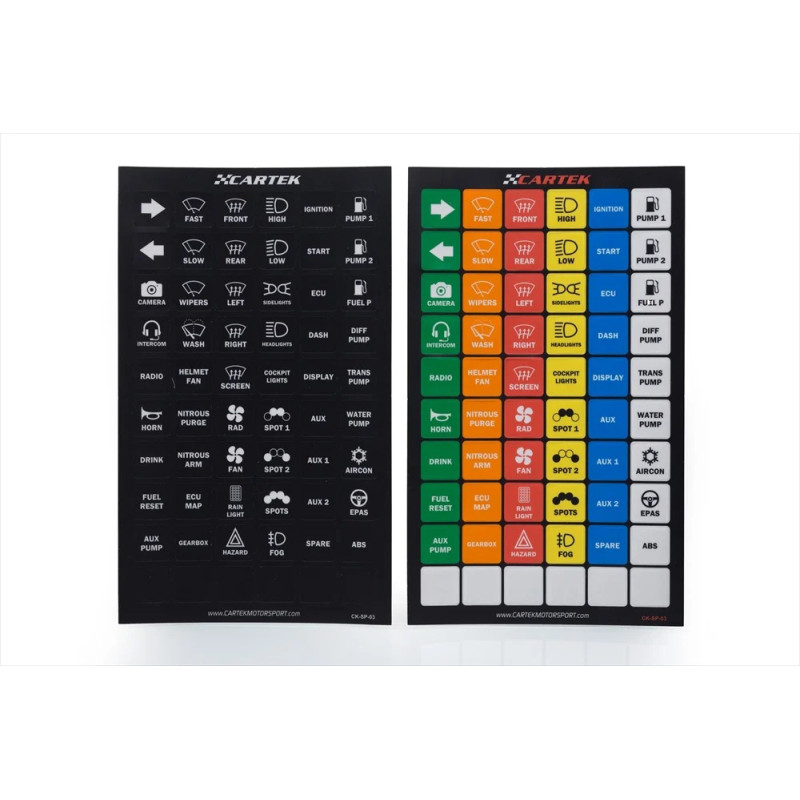

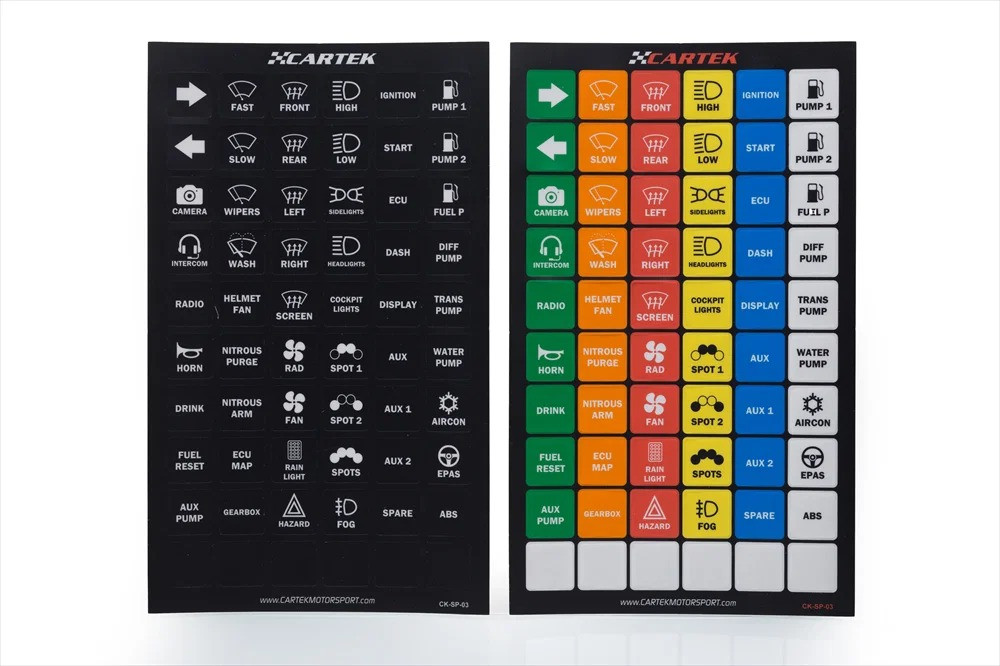

• Due set di etichette: uno multicolore e uno in bianco e nero.

La connessione del cablaggio e i contatti non sono inclusi. La connessione richiede un kit venduto separatamente: CK-PDP-CA con connessione e fili pre-crimpati, oppure CK-PDP-LD con connessione e contatti da crimpare.

Dimensionare il cablaggio in base alle apparecchiature alimentate e rispettare il limite totale di 80 A in continuo. Le impostazioni da 20 a 30 A richiedono l’associazione di due canali secondo le istruzioni Cartek.
