Cartek PDP-08 8-Kanal-Stromverteiler für elektrizität

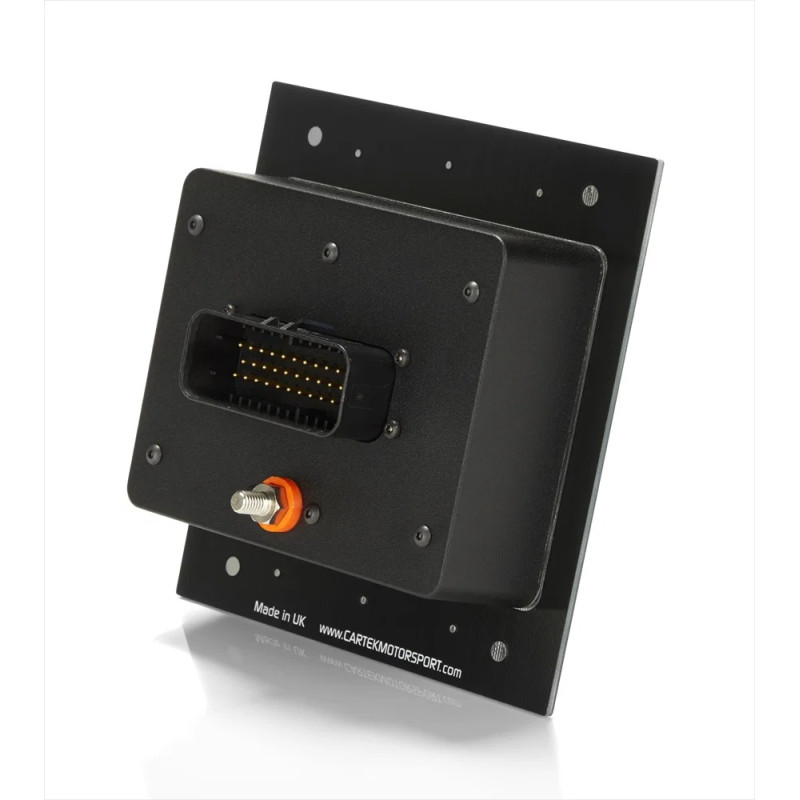

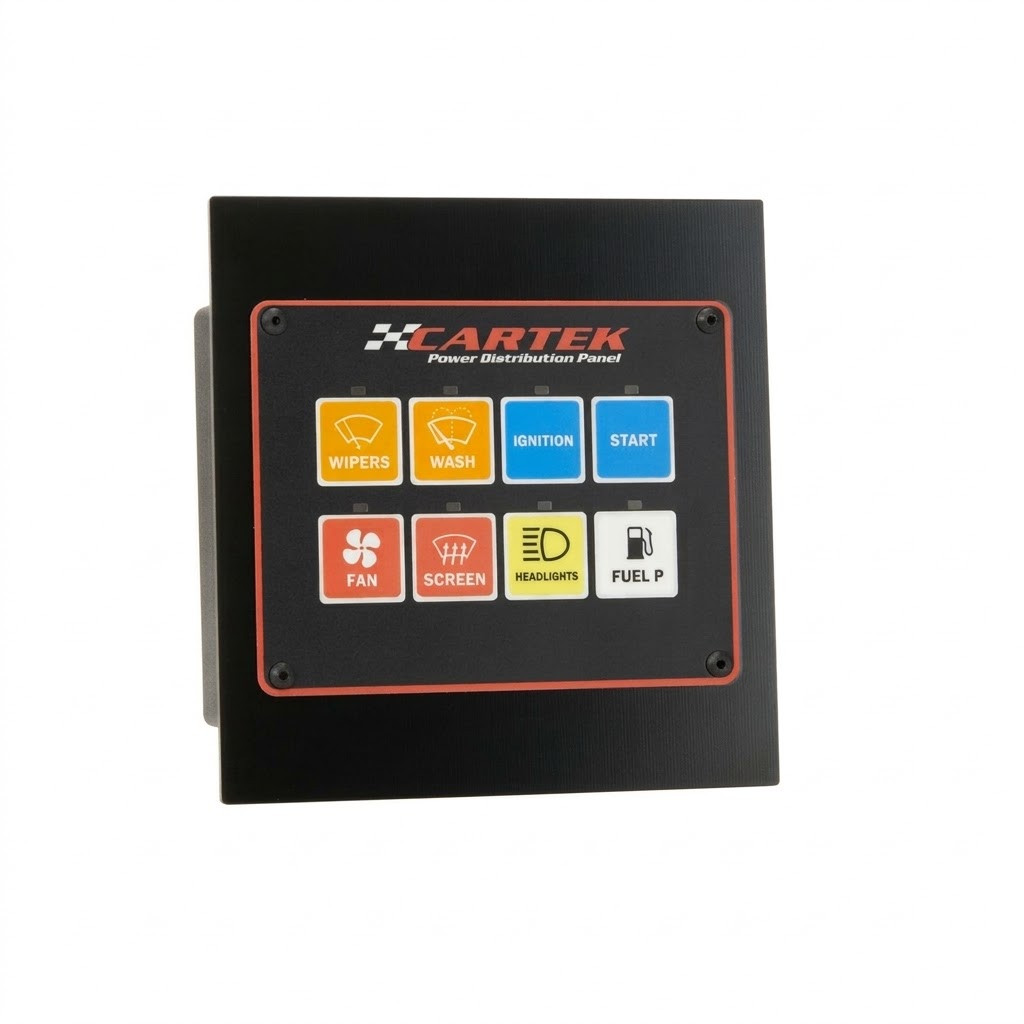

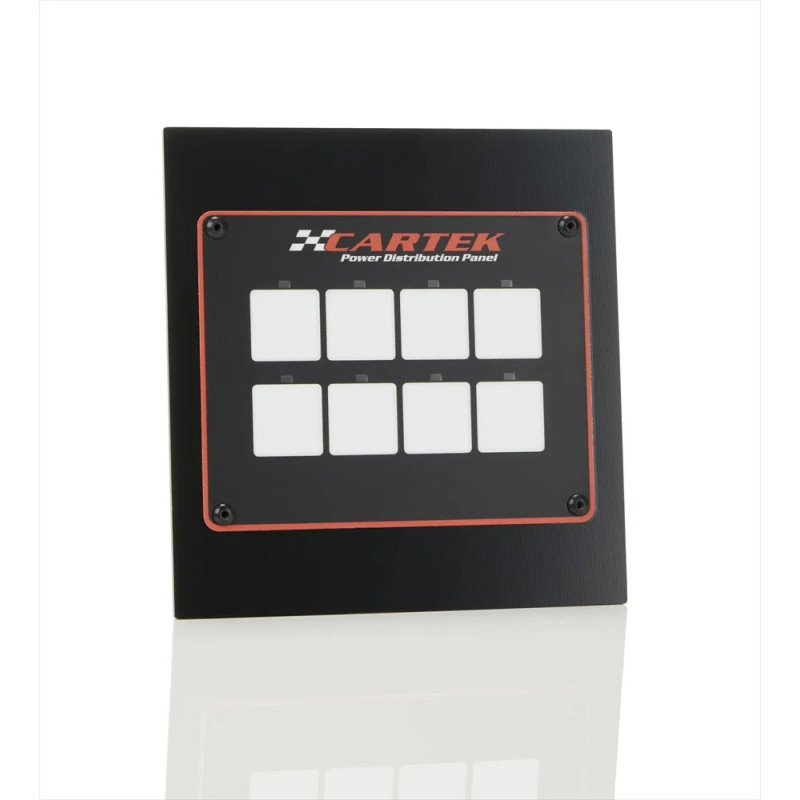

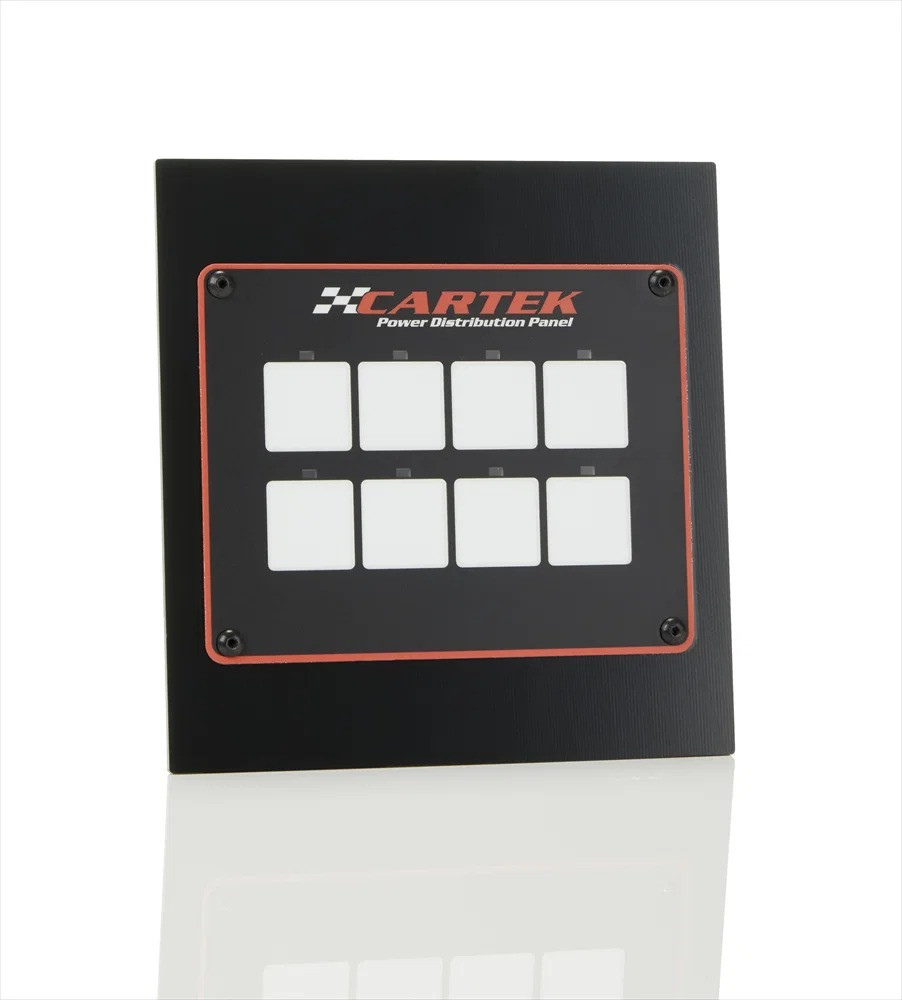

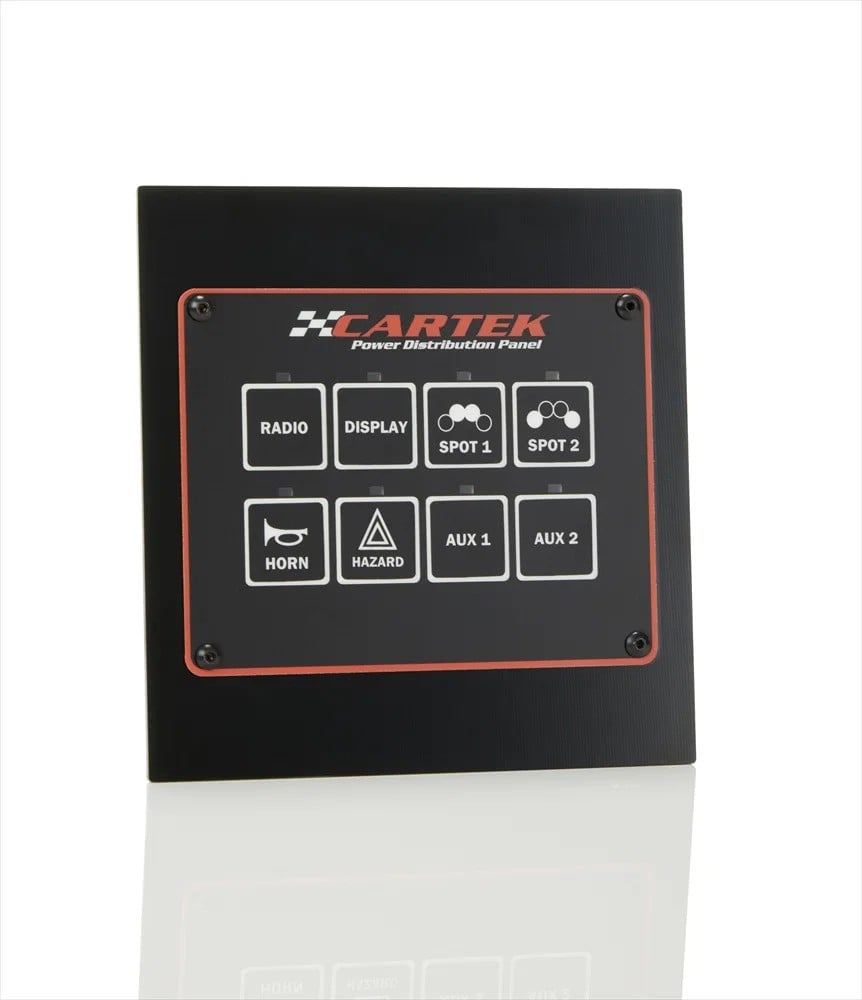

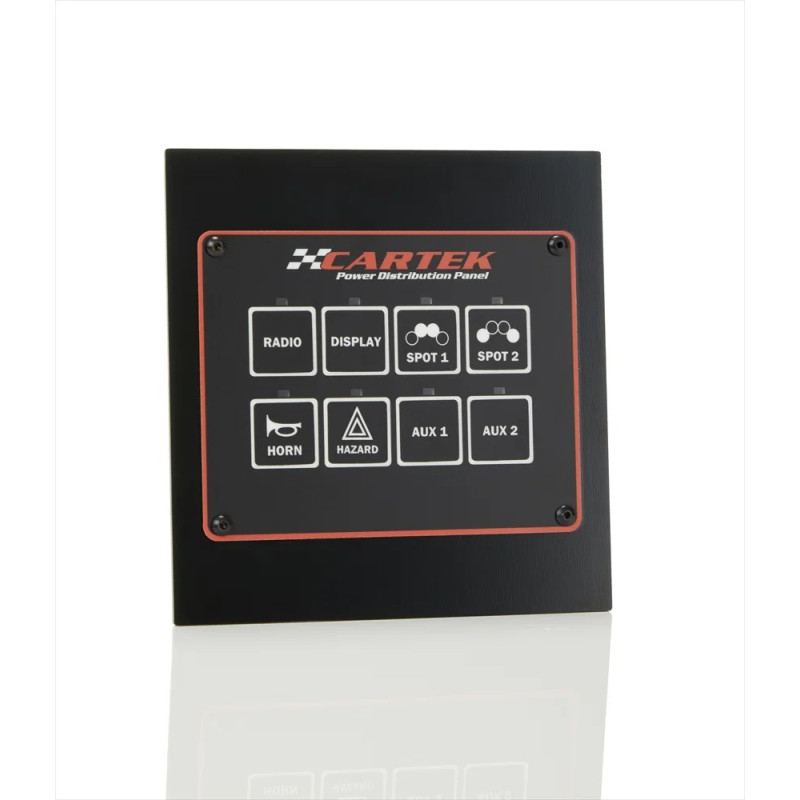

Die 8-Kanal-Stromverteilungsplatine Cartek PDP-08 zentralisiert die Stromversorgung und Steuerung der Elektrik eines Rennfahrzeugs. Sie vereint in einem Gehäuse ein Stromverteilungsmodul und ein Bedienfeld, um den Kabelbaum zu vereinfachen und die Sicherungen, Relais und Schalter der von ihr gesteuerten Stromkreise zu ersetzen.

Jeder Kanal verfügt über einen elektronischen Schutz gegen Überstrom und Kurzschlüsse. Die Funktion und der Stromschwellenwert lassen sich direkt über die Tasten des Bedienfelds ohne Computer konfigurieren. Die Geräte können anschließend über die Frontplatte, über Fernschalter oder über die Eingänge des motorsteuergeräts gesteuert werden.

Technische Daten

• Marke: Cartek.
• Modell: PDP-08.
• Hersteller-Artikelnummer: CK-PDP-08.
• Leistungsausgänge: 8 konfigurierbare Kanäle.
• Gesamt-Dauerstrom: 80 A.
• Stromschwellen pro Kanal: 5, 10 oder 15 A.
• Kombination von zwei Kanälen: Einstellungen von 20, 25 oder 30 A.
• Eingänge für motorsteuergerät: 8.
• Steuereingänge/-ausgänge: 8.
• Spezielle Eingangsbuchse für den elektronischen Ausschalter Cartek XR: 1.
• Scheibenwischersteuerung: eigene Funktion mit Eingang für die Ruhestellung.
• Hintergrundbeleuchtung: zwei Helligkeitsstufen.
• Abmessungen der Frontplatte: 145 × 140 mm.
• Gewicht: 450 g.
• Betriebstemperatur: −10 bis +85 °C.

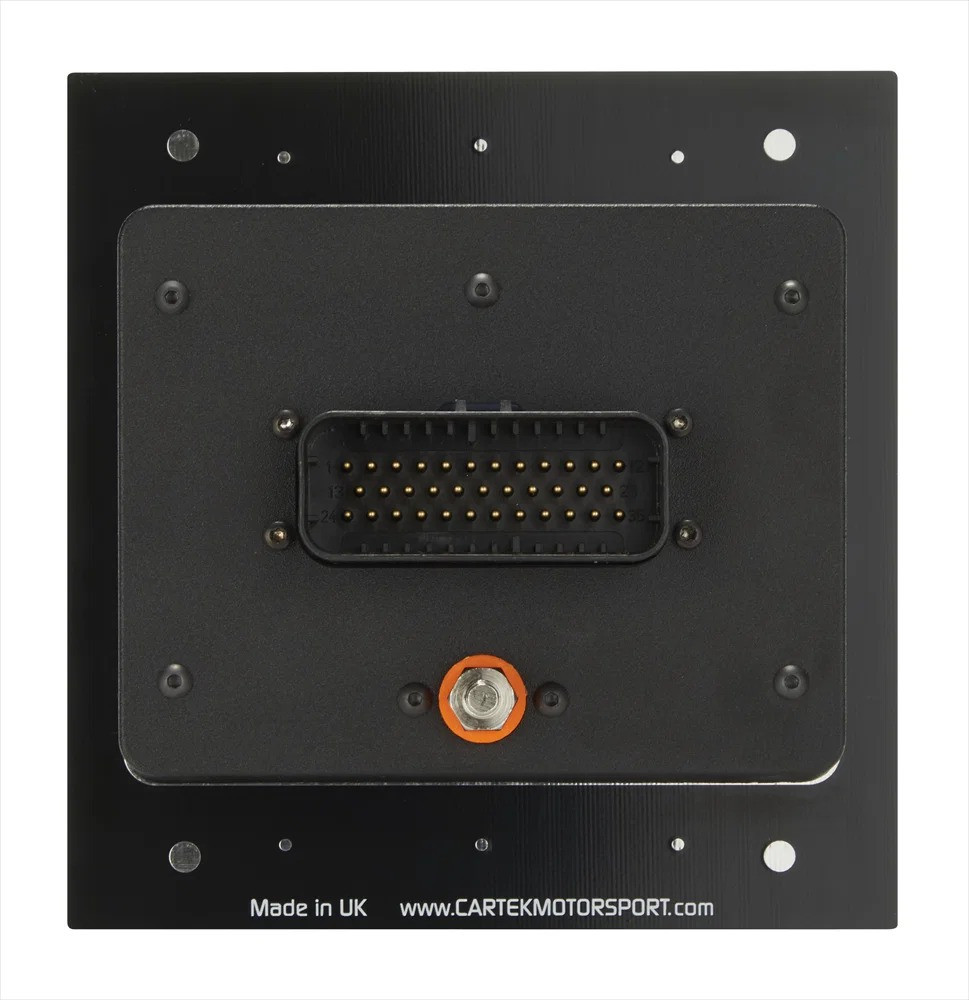

• Hauptstromversorgung: Batterie-Pluspol über M6-Bolzen.

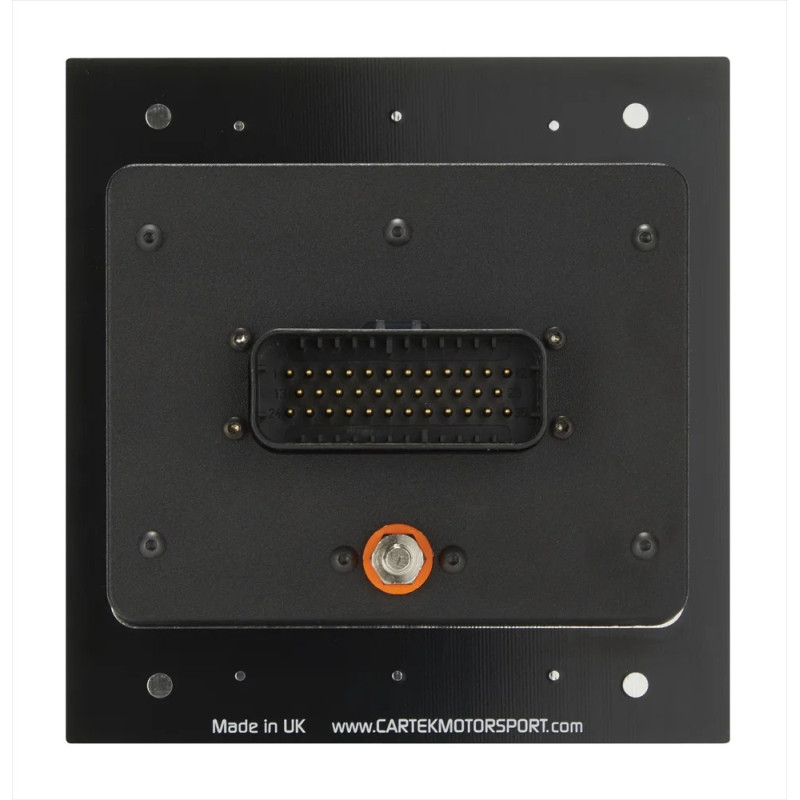

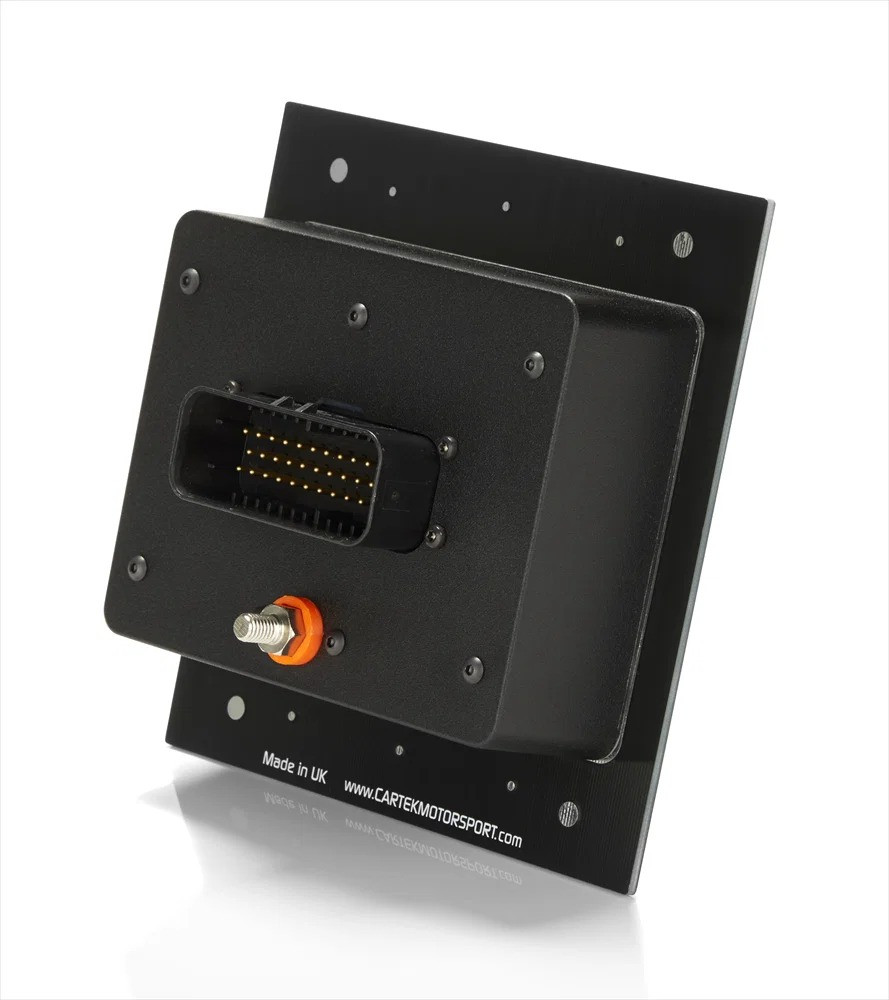

• Kompatibler Kabelbaumstecker: AMPSEAL schwarz 776164-1, nicht im Lieferumfang enthalten.
• Schutz vor Verschmutzung: Dichtungen vorne und hinten.

Konfigurierbare Funktionen

• Momentansteuerung: für eine Scheibenwaschpumpe oder die Ansteuerung eines Anlasser-Magnetventils.
• Ein/Aus mit Speicherung: Beibehaltung des Kanalzustands nach einem Schnitt im Stromnetz.
• Ein/Aus ohne Speicherung: Zurücksetzen auf „Aus“ nach einem Stromausfall.
• Zeitgesteuerte Steuerung: insbesondere geeignet für eine beheizbare frontscheibe.
• Blinken: zur Steuerung der Blinker.
• Wechselbetrieb: zur Umschaltung zwischen Abblend- und Fernlicht.
• Momentansteuerung über Masse: für einen Steuergeräteeingang, z. B. zur Auswahl einer Kennlinie.

Steuerung und Diagnose

Über die Status-LEDs lässt sich jeder Kanal überwachen: Die LED ist aus, wenn der Ausgang deaktiviert ist, leuchtet, wenn der Ausgang aktiv ist, und ist als Blinker aktiv, wenn ein Überstrom oder ein Kurzschluss erkannt wird.

Über die externen Eingänge lassen sich Fernsteuerungen beibehalten und dem motorsteuergerät die Ansteuerung bestimmter Komponenten, wie beispielsweise einer Kraftstoffpumpe, ermöglichen.

Lieferumfang und Anschluss

• Ein Cartek PDP-08-Verteilerkasten für elektrizität.

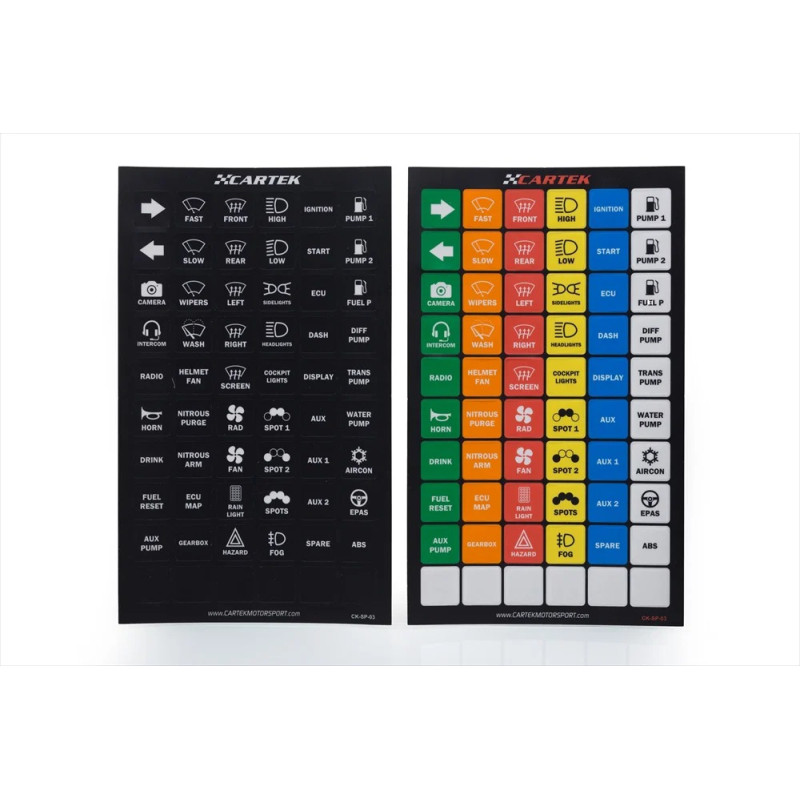

• Zwei Sätze Etiketten: ein mehrfarbiger und ein schwarz-weißer.

Der Kabelbaumstecker und die Kontakte sind nicht im Lieferumfang enthalten. Für den Anschluss ist ein separat erhältliches Set erforderlich: CK-PDP-CA mit Stecker und vorkonfektionierten Kabeln oder CK-PDP-LD mit Stecker und Crimpkontakten.

Die Kabelquerschnitte sind entsprechend den zu versorgenden Verbrauchern zu dimensionieren, wobei die Gesamtgrenze von 80 A Dauerstrom einzuhalten ist. Für Einstellungen von 20 bis 30 A müssen gemäß den Cartek-Anweisungen zwei Kanäle kombiniert werden.
