Set mit 2 Cartek-Steckverbindern mit 50 Crimp-Kontakten für die PDP-16-Schalttafel

Das Cartek-Steckverbinderset für die PDP-16-Schalttafel ermöglicht den Anschluss des Kabelbaums an die 16-Kanal-Stromverteilerschalttafel von Cartek. Es umfasst zwei rückseitige Steckverbinder und 50 Crimpkontakte zur Herstellung einer auf die Fahrzeugausstattung abgestimmten Verkabelung.

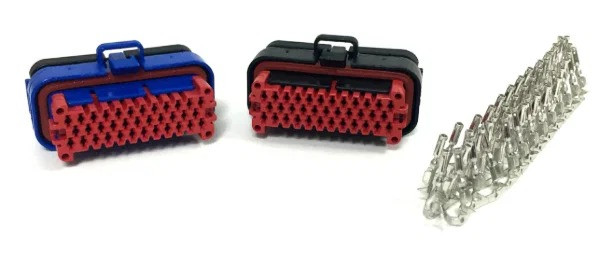

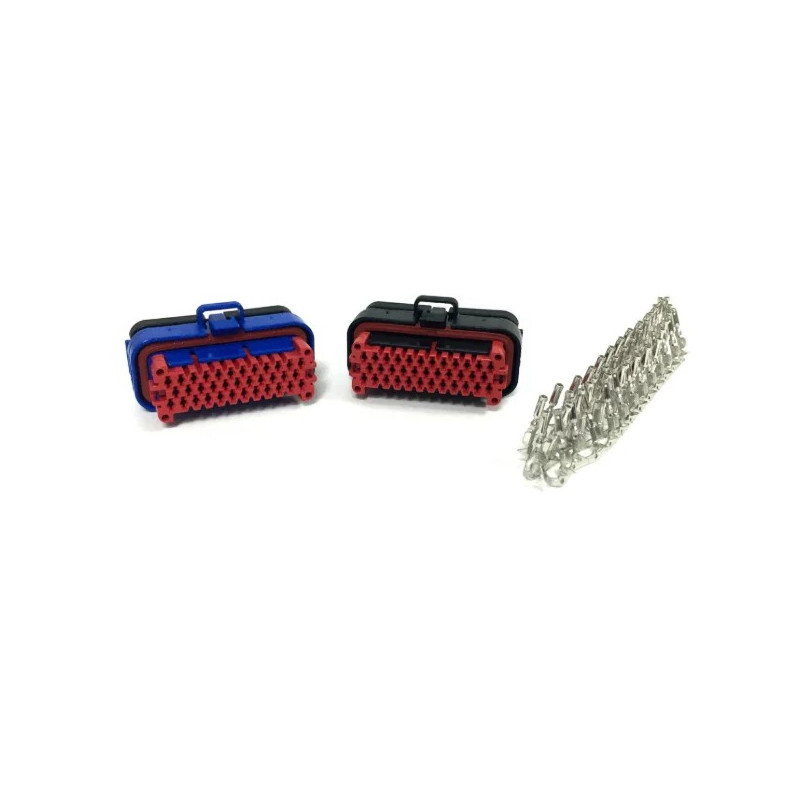

Die schwarzen und blauen Steckverbinder entsprechen den beiden rückseitigen Anschlüssen der Schalttafel. Die Kontakte werden separat geliefert, damit die Kabel vor dem Einstecken in die Steckverbinder-Steckplätze vorbereitet werden können.

Technische Daten

• Marke: Cartek
• Hersteller-Artikelnummer: CK-PDP-LF
• Typ: Steckverbindersatz mit Crimpkontakten
• Kompatibilität: Cartek-Schalttafel CK-PDP-16
• Anzahl der Steckverbinder: 2
• Farben: Schwarz und Blau
• Anzahl der Crimp-Kontakte: 50
• Anleitung: im Lieferumfang enthalten
• Elektrokabel: nicht im Lieferumfang enthalten
• Crimpwerkzeug: nicht im Lieferumfang enthalten

Installation

Cartek empfiehlt die Verwendung des Crimpwerkzeugs TE 58529-1 (TE Connectivity Pro-Crimper III für Multimate-Kontakte Typ III+ und Multimate-Kontakte Typ VI). Eine Crimpung mit einem ungeeigneten Werkzeug kann dazu führen, dass sich die Kontakte nicht korrekt in den Steckverbindern positionieren lassen.

Bereiten Sie die Kabel vor, crimpen Sie die Kontakte und stecken Sie diese gemäß der in der Anleitung für das PDP-16-Panel angegebenen Pinbelegung ein. Überprüfen Sie vor dem Einschalten die schaltraste jedes Kontakts und die korrekte Verdrahtung.

Lieferumfang

• Ein schwarzer Rücksteckverbinder.
• Ein blauer Rückwandstecker.
• 50 Crimpkontakte.
• Eine Anleitung.
