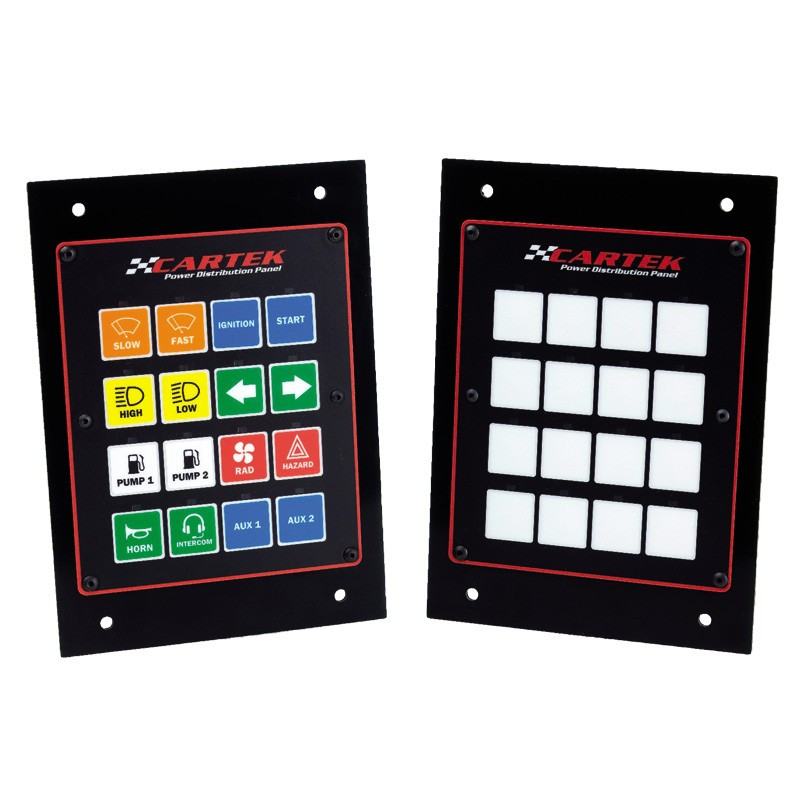

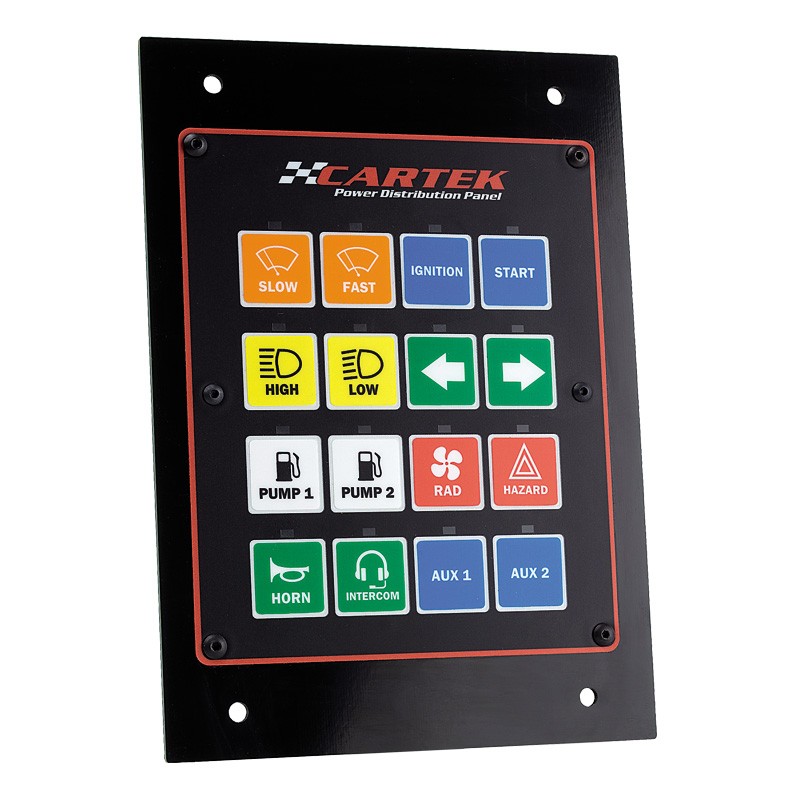

Das Cartek-Stromverteilungspanel ist eine vollständig integrierte, vollelektronische Lösung für die Stromverteilung in Rennwagen. Das Gerät ersetzt 16 Sicherungen, Relais und Schalter sowie mehrere auswählbare Steuerfunktionen und vereinfacht den Anschluss erheblich.
Funktionsweise:
Das Stromverteilungspanel wird direkt von der Batterie mit 12 V versorgt und verteilt diesen Strom an alle elektrischen Systeme des Fahrzeugs. Die 16 Stromausgänge des Verteilerkastens werden über die Druckknöpfe an der Vorderseite des Verteilerkastens gesteuert. Sie können auch über externe Schalter und eingehende Signale gesteuert werden. Diese Stromausgänge sind durch 7 wählbare Stromeinstellungen vollständig geschützt, sodass keine Sicherungen oder Unterbrecher erforderlich sind. Die Funktion jedes Kanals kann ebenfalls aus 8 Optionen ausgewählt werden.
Merkmale:
- 16 vom Benutzer konfigurierbare Kanäle (kein Computer erforderlich)
- Wählbare Stromeinstellungen: 0, 5, 10 oder 15 A. Kombination von zwei Kanälen für 20, 25 oder 30A
- Wählbare Funktionen wie:
=> Momentaufnahme (z. B. Choke, Scheibenwaschpumpe)
=> Sperre (mit Speicher)
=> Sperre (ohne Speicher)
=> Sperre mit Timer (z. B. Bildschirm wird warm)
=> Blinken (z. B. Blinker)
=> Umschalten (z. B. Licht und Beleuchtung) => Umschalten (z. B. Licht und Beleuchtung) => Umschalten (z. B. Licht und Beleuchtung) => Umschalten (z. B. Licht und Beleuchtung): abblendlicht/Fernlicht)
=> Momentanwert bei 0 V (wird als gewöhnlicher Schalter für Motorsteuerungsplatinen verwendet, ...)
- Überstrom- und Kurzschlussschutz (keine Sicherung oder Relais erforderlich)
- 2 Eingänge für XR-Batterieisolator, der es dem XR-Batterieisolator ermöglicht, die Schalttafel auszuschalten
- serienmäßig mit einem Scheibenwischer-Steuermodul geliefert
- 16 Eingänge für Momentschalter, die es allen Kanälen ermöglichen, von externen Schaltern oder dem drahtlosen Steuersystem von Cartek
- 16 Eingänge für Motorsteuergeräte gesteuert zu werden, dieser kann damit Kanäle wie die Pumpen der Scheibenwaschanlage und die Lüfter steuern
- 4 Eingänge, die den Funktionen gewidmet sind: blinken für die Scheinwerfer, Wischen für die Scheibenwischer, Position der Scheibenwischer

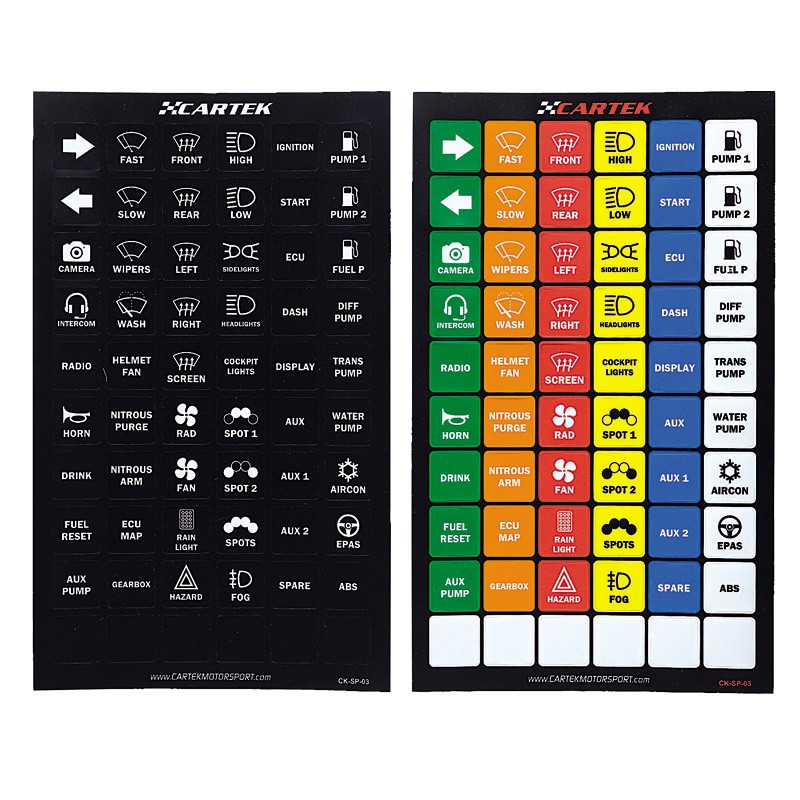

Das Cartek-Verteilerfeld wird mit zwei Sätzen von hintergrundbeleuchteten Etiketten geliefert: einem mehrfarbigen Satz und einem schwarz-weißen Satz.

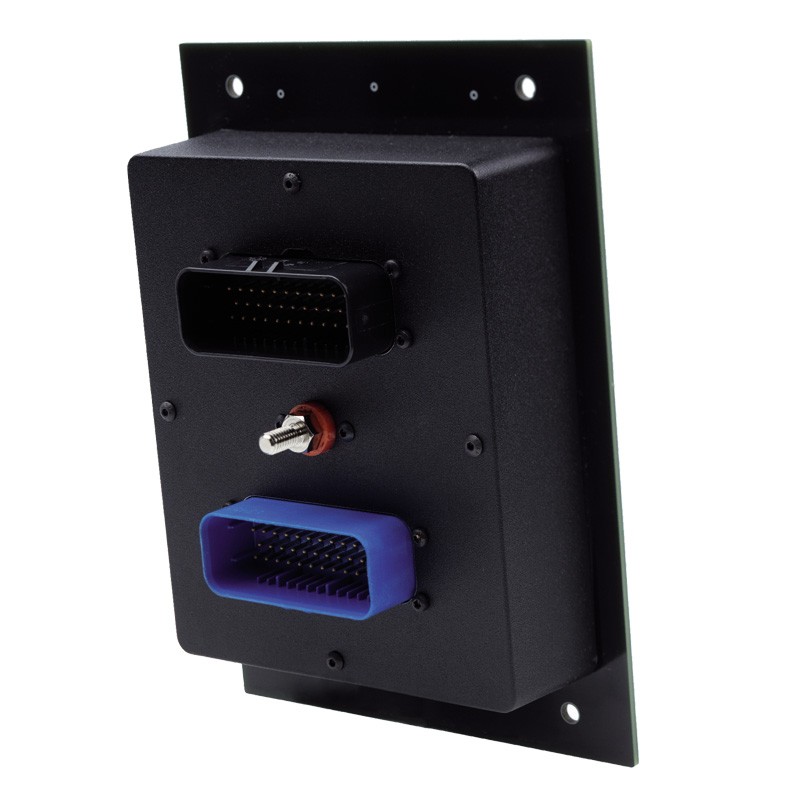

Achtung : Es ist erforderlich, den Steckverbinder CK-PDP-CC oder CK-PDP-LF für die ordnungsgemäße Funktion des Verteilerpaneels.
Weiterführende Fragen: Tutorial Installation des Verteilerfelds Video
