Pompa freno AP Racing Ø 22,2 mm con asta non fissato
Riferimento:
AP-CP4623-94NC
Codice fornitore:
CP4623-94NC
La pompa freno AP Racing Ø 22,2 mm con stelo non fissato, codice CP4623-94NC, è dotata di una flangia irregolare di 60°. Questa configurazione facilita l'accesso ai montaggi; lo stelo non fissato consente la sostituzione della pompa freno senza dover smontare lo stelo del pedale o della leva.
Lo stelo di spinta compatibile va ordinato separatamente, con la filettatura e la lunghezza adatte al montaggio.
Il corpo in alluminio forgiato e la flangia irregolare di 60° soddisfano i requisiti dei montaggi compatti. La gamma comprende anche versioni con stelo non vincolato. Il collare ROSSO ne identifica il diametro di 22,2 mm.
Caratteristiche tecniche
- Marca: AP Racing.
- Codice produttore: CP4623-94NC.
- Gamma: CP4623.
- Azionamento: a spinta.
- Montaggio: flangia irregolare di 60°.
- Diametro della pompa freno: 22,2 mm - 0,875 pollici - 7/8 di pollice.
- Colore della collana identificativa: ROSSO.
- Corsa totale: 25,4 mm.
- Ingresso idraulico: M12 - 1,0.
- Uscita idraulica: M10 - 1,0.
- Corsa prima dell'interruzione dell'alimentazione: da 0,68 a 1,09 mm - corta.
- Interasse dei montaggi: 57,15 mm.
- Diametro dei fori di montaggio: da 8,69 a 8,81 mm.
- Asta di spinta: non integrata, da ordinare separatamente.
- Materiale del corpo: alluminio forgiato.

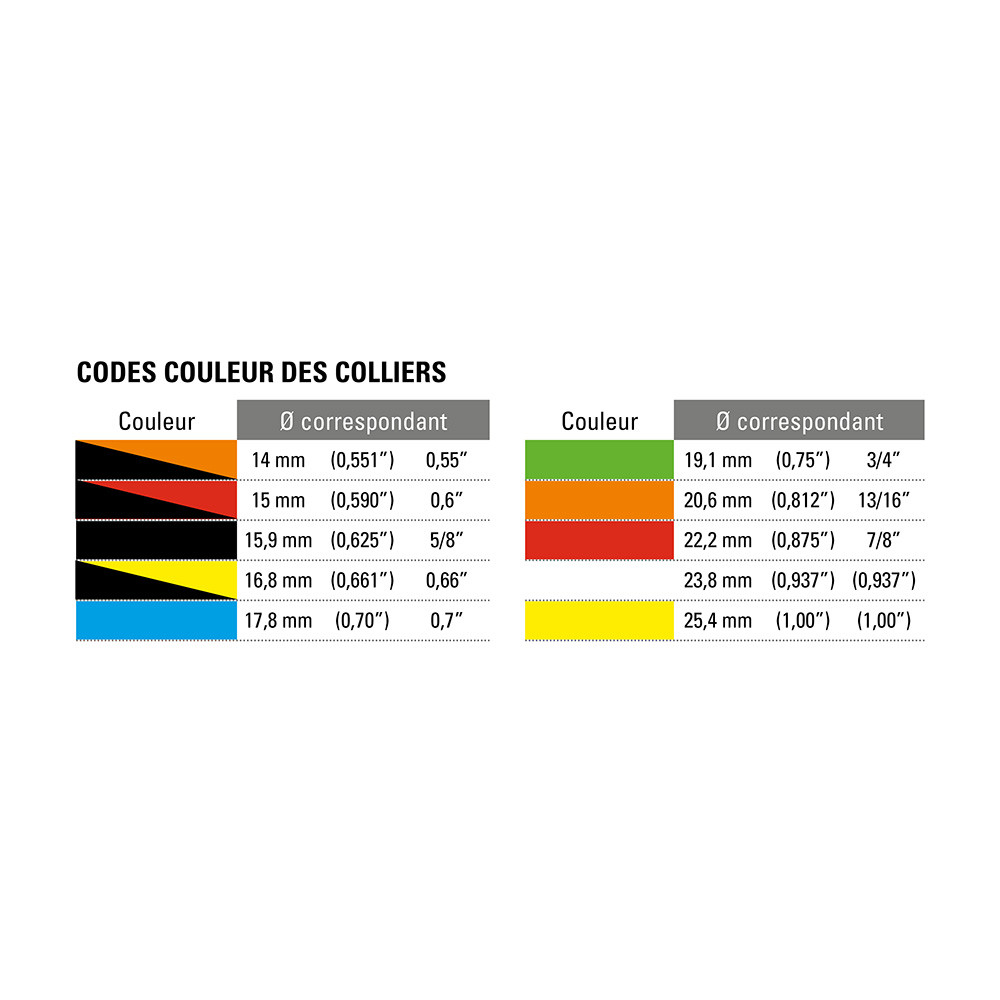

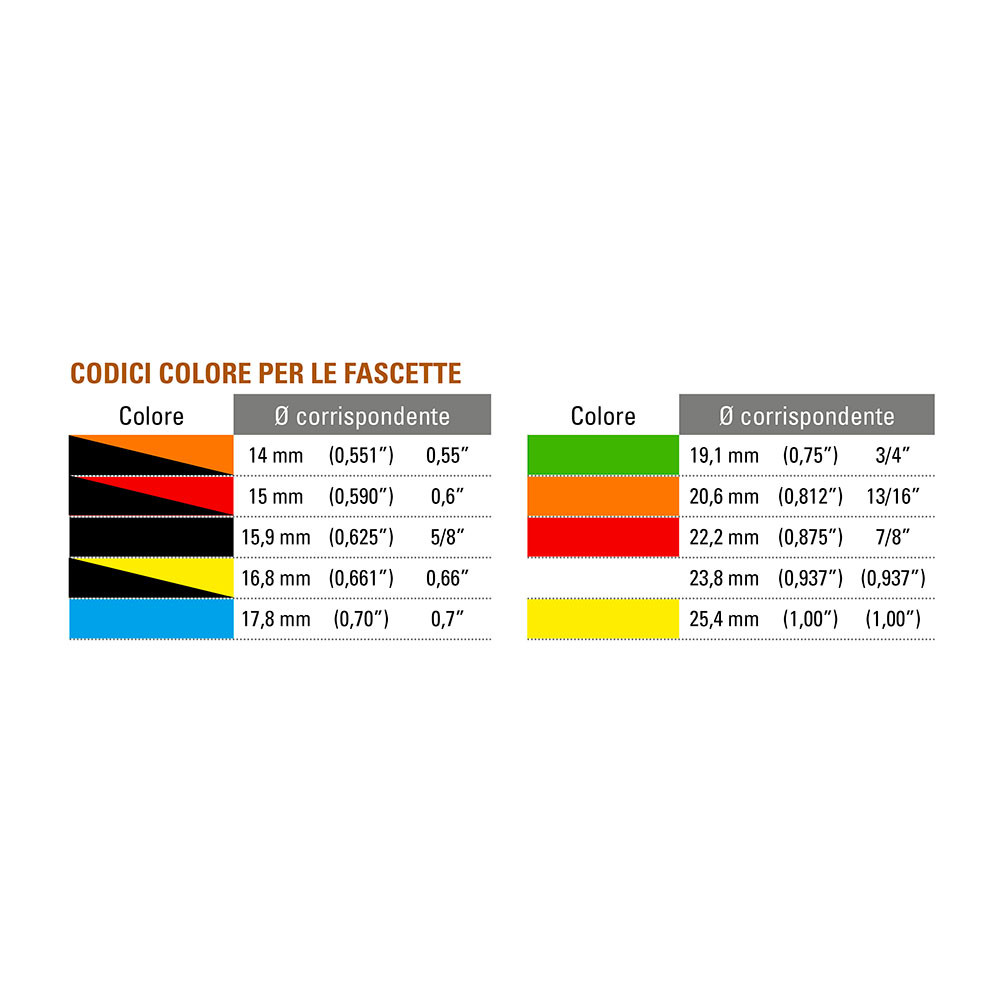

Identificazione dei diametri tramite colore
Le pompe freno AP Racing vengono fornite con un piccolo anello di plastica di colore posizionato attorno al corpo per facilitare l'identificazione del diametro. Il codice e il diametro nominale sono inoltre riportati sul corpo.
La tabella seguente riguarda le pompe freno. Questo codice è contrassegnato da una collana ROSSA corrispondente a 22,2 mm - 0,875 pollici - 7/8 di pollice.
| Colore | Diametro in mm | Diametro in pollici |
|---|---|---|
| NERO / ARANCIONE | 14 mm | 0,551 pollici |
| NERO / ROSSO | 15 mm | 0,590 pollici |
| NERO | 15,9 mm | 0,625 pollici - 5/8 pollici |
| NERO / GIALLO | 16,8 mm | 0,661 pollici |
| BLU | 17,8 mm | 0,70 pollici |
| VERDE | 19,1 mm | 0,75 pollici - 3/4 pollici |
| ARANCIONE | 20,6 mm | 0,812 pollici - 13/16 pollici |
| ROSSO | 22,2 mm | 0,875 pollici - 7/8 pollici |
| BIANCO | 23,8 mm | 0,937 pollici - 15/16 pollici |
| GIALLO | 25,4 mm | 1,00 pollici |
Ricambi e kit di riparazione
Codice del kit di riparazione: AP Racing CP2623-94RK, venduto separatamente.
Montaggio e collegamenti
Verificare il montaggio, i raccordi e l'allineamento del comando. La filettatura dell'asta riguarda il collegamento meccanico; è distinta dalle filettature idrauliche.
Le pompe freno vengono regolate singolarmente in fase di produzione: non scambiare steli, pistoni o componenti interni tra diversi gruppi.

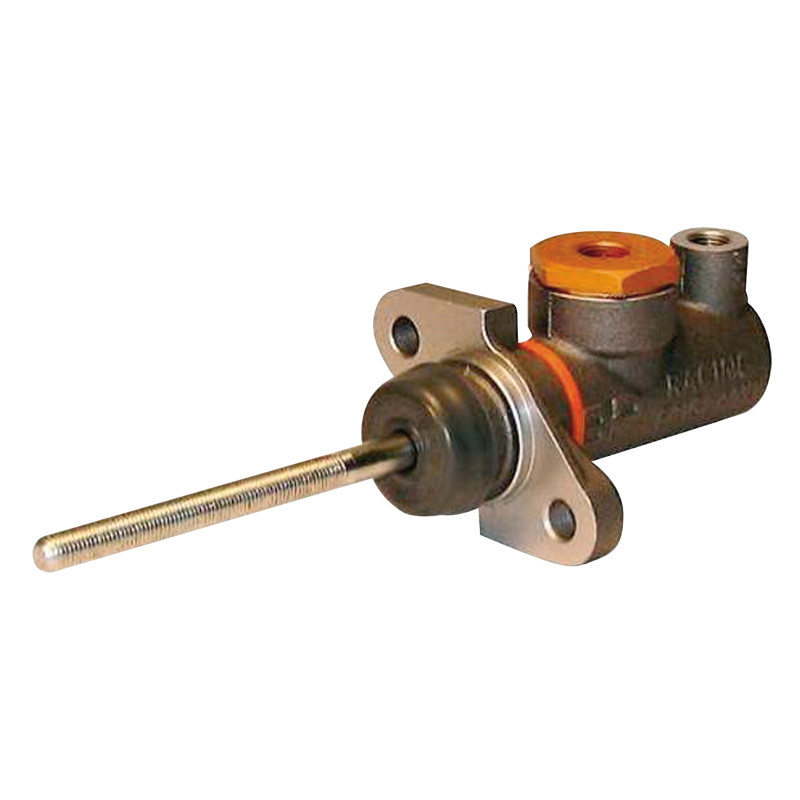

Foto e scelta della pompa freno
La foto illustra la gamma AP Racing CP4623 e non è vincolante per quanto riguarda il colore della fascetta identificativa. Per scegliere il modello adatto al proprio montaggio, fare riferimento al codice e alle caratteristiche tecniche riportate in questa scheda.
Prima di effettuare l'ordine, verificare in particolare il diametro della pompa freno, i filetti e il tipo di fissaggio. In caso di dubbi, i nostri tecnici possono aiutarvi a scegliere il codice adatto al vostro impianto. Non esitate a contattarli.
Punti di forza
- Corpo in alluminio forgiato.
- Flangia irregolare di 60°: facilita l'accesso ai montaggi.
- Design compatto.
- Corsa breve prima della chiusura dell'alimentazione.
- Ingresso e uscita idraulici metrici.
- Stelo non vincolato: sostituzione della pompa freno senza rimuovere lo stelo del comando.
- Identificazione visiva: collana ROSSA per il diametro di 22,2 mm.
