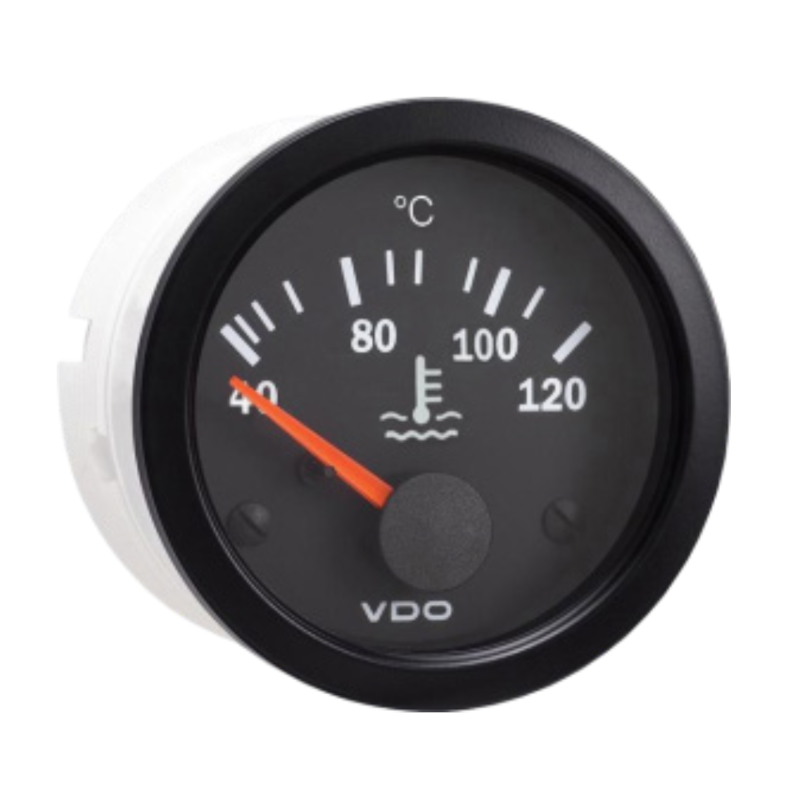

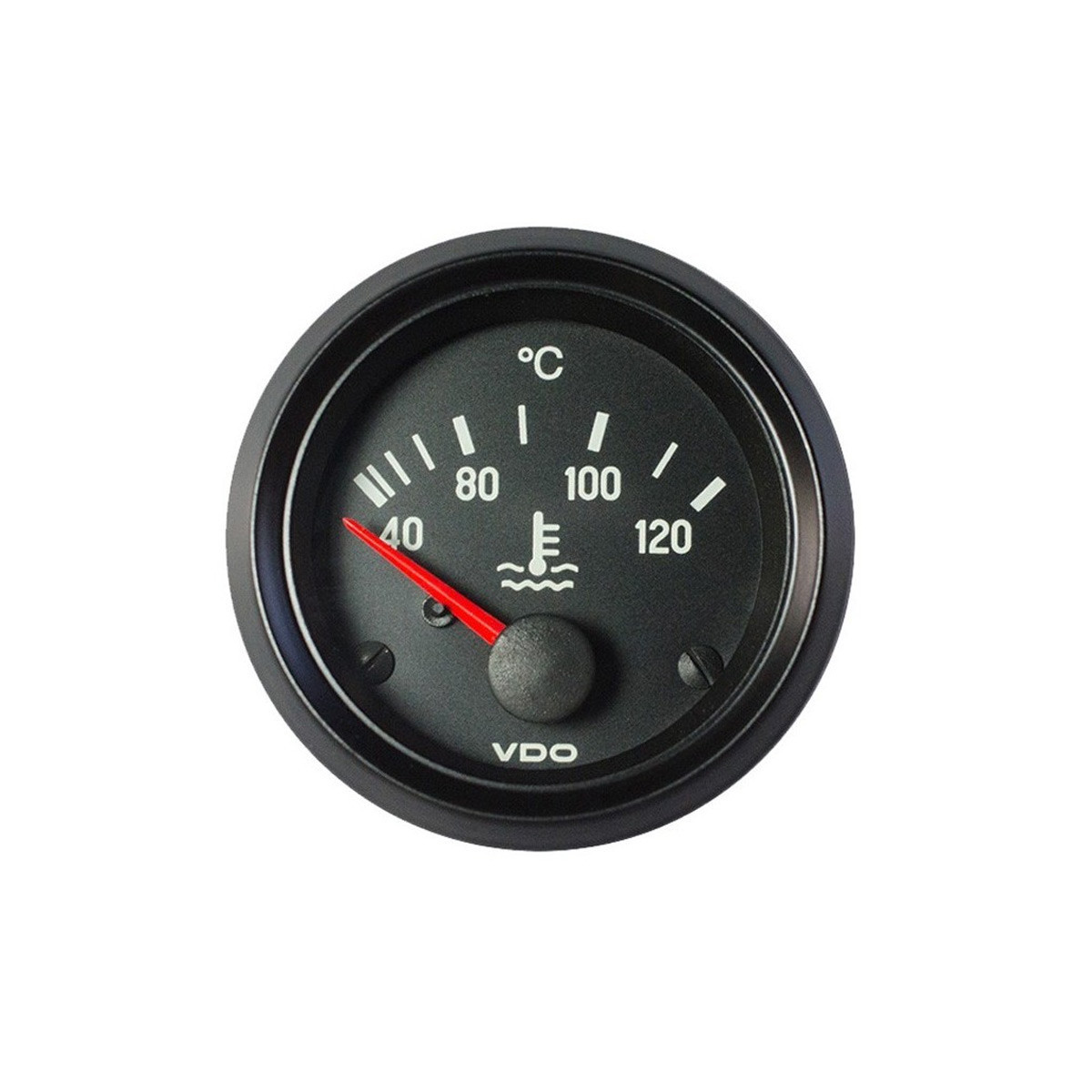

Manometro della temperatura dell'acqua VDO Cockpit Vision Ø52 mm da 40 a 120 °C

Il manometro della temperatura dell'acqua VDO Cockpit Vision visualizza la temperatura del fluido di raffreddamento su un quadrante nero. Il diametro del foro disco di montaggio è di 52 mm e ne consente l'integrazione nel cruscotto. L'intervallo di visualizzazione va da 40 a 120 °C.

Il collegamento analogico utilizza valori compresi tra 287,4 e 22,7 ?. Verificare la corrispondenza con il segnale o la curva della sonda utilizzata prima di effettuare il cablaggio.

Caratteristiche tecniche

• Marca: VDO

• Codice produttore: 310-010-002K

• Tipo: Manometro della temperatura dell'acqua

• Gamma: Cockpit Vision

• Diametro del foro disco: 52 mm

• Montaggio: Anello di serraggio

• Intervallo di misurazione: da 40 a 120 °c

• Tensione di funzionamento: da 11 a 16 V CC

• Quadrante: Nero

• Segnale analogico: da 287,4 a 22,7 ?

Compatibilità e montaggio

Verificare il diametro del foro disco, lo spazio disponibile dietro la flangia e lo schema di collegamento. La compatibilità dipende dal segnale utilizzato; non è deducibile esclusivamente dal marchio VDO. Verificare la curva della sonda, che deve corrispondere all’ingresso dell’indicatore.
