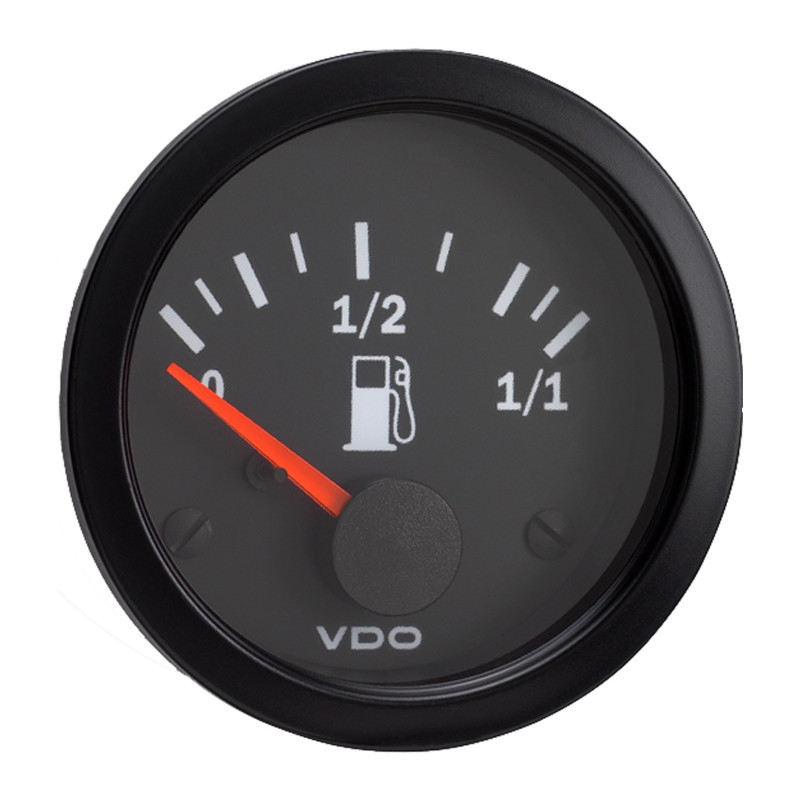

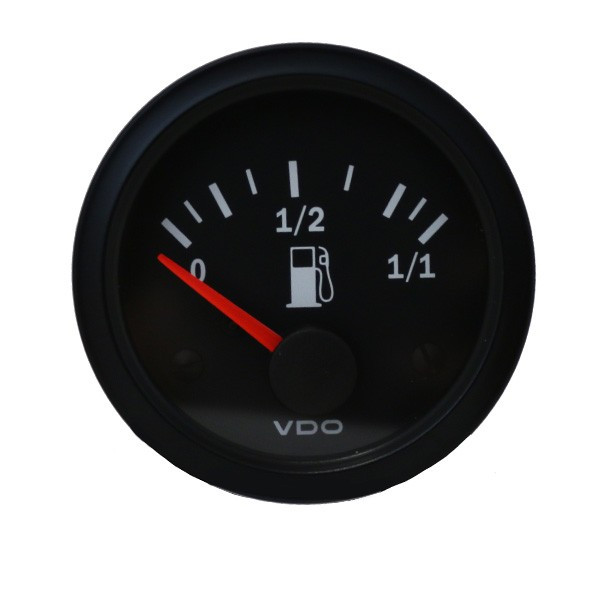

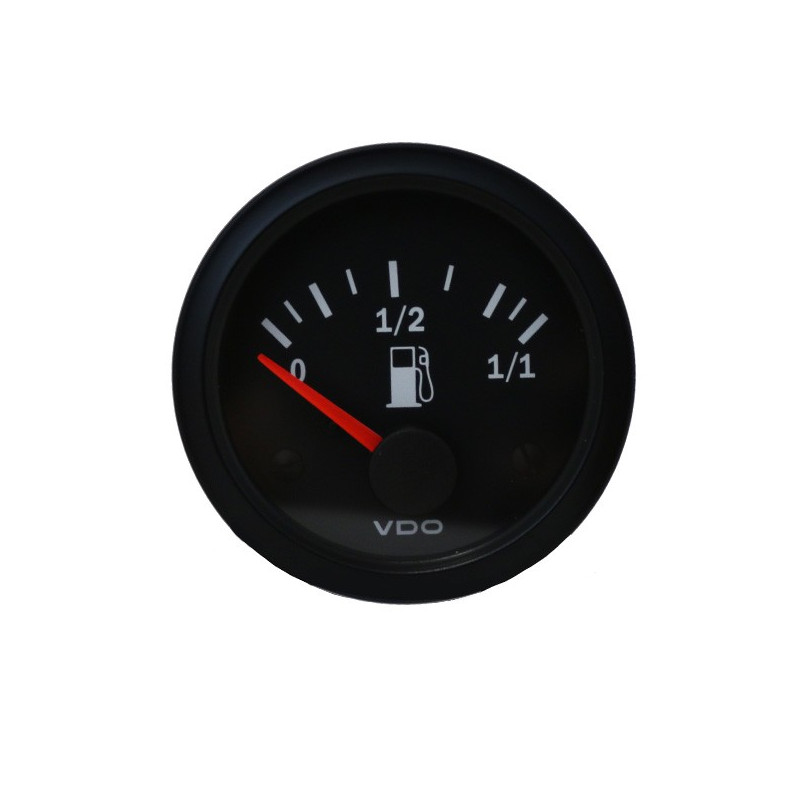

Il manometro del livello del carburante VDO Cockpit Vision visualizza il livello del carburante nel serbatoio su un quadrante nero. Il diametro del foro disco di montaggio di 52 mm ne consente l'integrazione nel cruscotto. La scala indica il livello del serbatoio da vuoto a pieno.
Il collegamento analogico utilizza la scala da vuoto a pieno: da 3 a 180 ?. Verificare la corrispondenza con il segnale o la curva della sonda utilizzata prima di effettuare il cablaggio.
Caratteristiche tecniche
- Marca: VDO
- Codice produttore: 301-010-002K
- Tipo: Manometro livello carburante
- Gamma: Cockpit Vision
- Diametro del foro disco: 52 mm
- Intervallo di visualizzazione: da vuoto a 1/2 pieno
- Tensione di funzionamento: da 11 a 16 V CC
- Quadrante: Nero
- Segnale analogico: da vuoto a pieno: da 3 a 180 ?
- Profondità di installazione: 61 mm
Compatibilità e montaggio
Verificare il diametro del foro disco, lo spazio disponibile dietro la flangia e lo schema di collegamento. La compatibilità dipende dal segnale utilizzato; non è deducibile esclusivamente dal marchio VDO. Verificare la curvatura della sonda, che deve corrispondere all’ingresso dell’indicatore.
