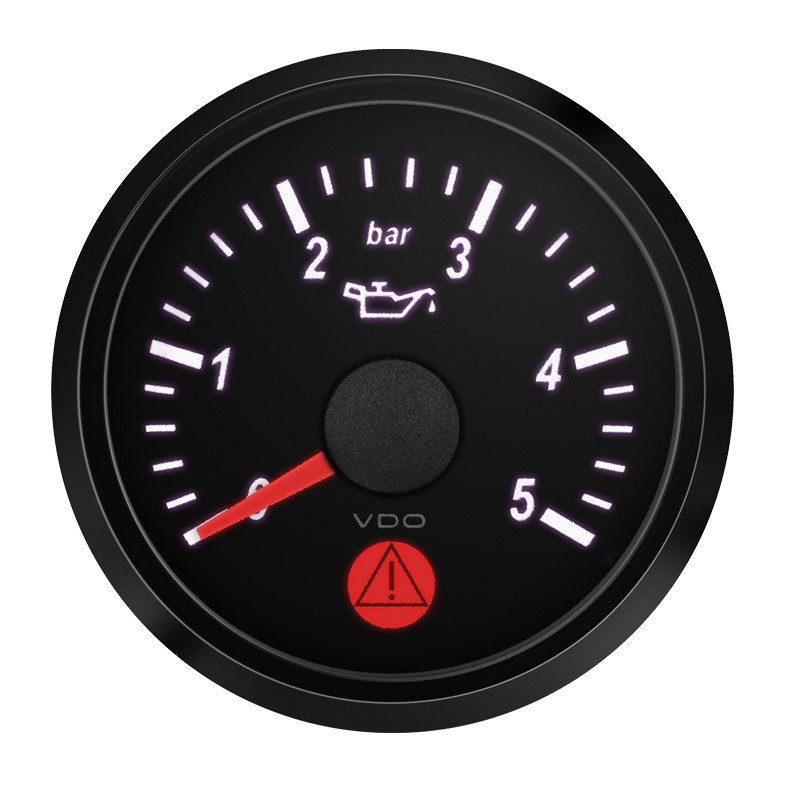

Manometro pressione dell'olio VDO SingleViu Ø52 mm da 0 a 5 bar

Il manometro pressione dell'olio VDO SingleViu visualizza la pressione dell'olio motore su un quadrante nero. Il diametro del foro disco di montaggio è di 52 mm e ne consente l'integrazione nel cruscotto. L'intervallo di visualizzazione va da 0 a 5 bar.

Il collegamento analogico utilizza da 10 a 184 ?. Verificare la corrispondenza con il segnale o la curva della sonda utilizzata prima di effettuare il cablaggio. La gamma SingleViu supporta anche il bus CAN con protocollo SAE J1939. La modalità di funzionamento deve corrispondere all’installazione.

Caratteristiche tecniche

• Marca: VDO
• Codice produttore: A2C3833160001
• Tipo: Manometro pressione dell'olio
• Gamma: SingleViu
• Diametro del foro disco: 52 mm
• Intervallo di misurazione: da 0 a 5 bar
• Tensione di funzionamento: da 8 a 32 V CC
• Quadrante: Nero
• Segnale analogico: da 10 a 184 ?
• Comunicazione: analogica o CAN SAE J1939
• Connessione: Molex a 8 pin
• Illuminazione: LED multicolore programmabile
• Cavo di connessione: da ordinare separatamente

Compatibilità e montaggio

Verificare il diametro del foro disco, lo spazio disponibile dietro la flangia e lo schema di collegamento. La compatibilità dipende dal segnale utilizzato; non si deduce esclusivamente dal marchio VDO. Verificare la curvatura della sonda, che deve corrispondere all’ingresso dell’indicatore.
