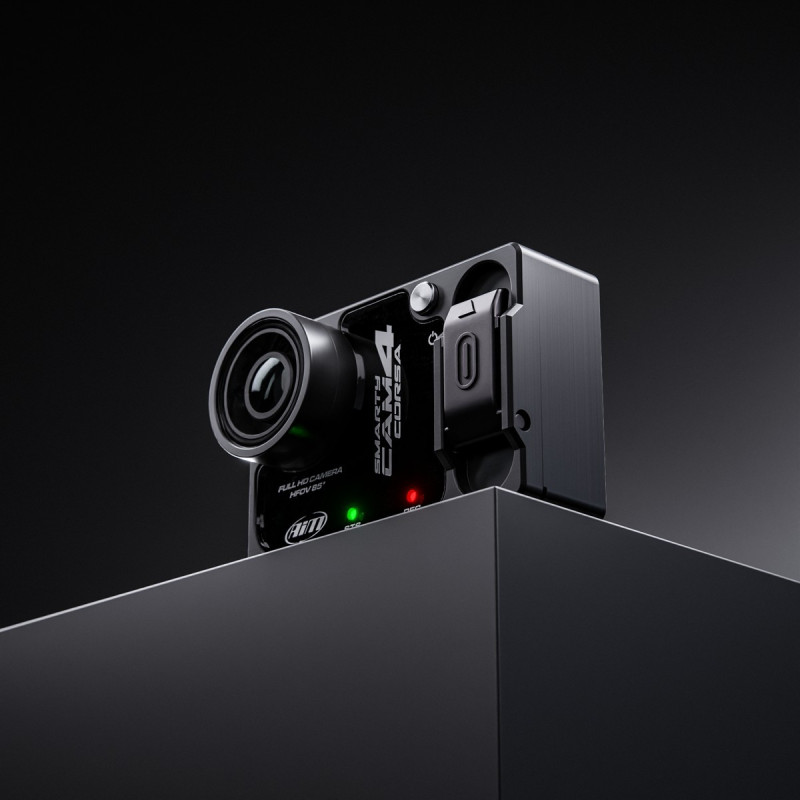

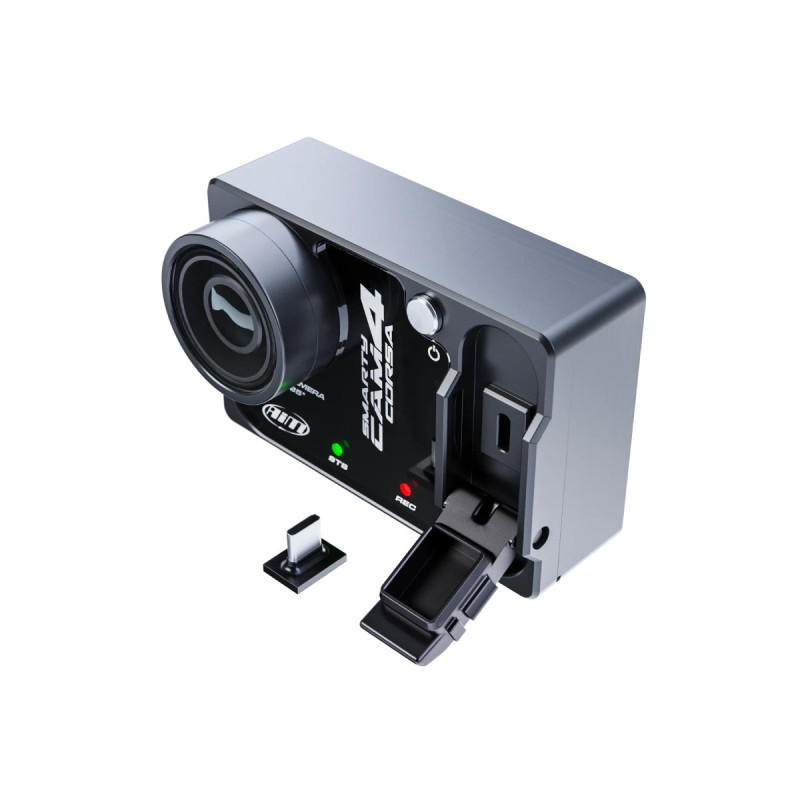

Caméra Embarquée AIM SmartyCam 4 Corsa Full HD avec Acquisition de Données

La SmartyCam 4 Corsa de AIM est une caméra embarquée avec acquisition de données spécialement conçue pour le sport automobile. Elle remplace la SmartyCam 3 Corsa et introduit une nouvelle génération de composants et de fonctionnalités pour améliorer l'enregistrement vidéo, l'acquisition des données et l'analyse des sessions.

Plus qu'une simple caméra embarquée, la SmartyCam 4 Corsa réunit vidéo Full HD, data logger et incrustation des données en temps réel. Les images de la piste et les informations provenant du véhicule sont enregistrées et synchronisées afin de disposer d'un véritable outil d'analyse du pilotage et des performances.

Une nouvelle génération de SmartyCam Corsa

La SmartyCam 4 Corsa succède à la SmartyCam 3 Corsa avec plusieurs évolutions techniques. Elle bénéficie notamment d'un capteur Sony CMOS 12 MP, d'un nouveau traitement de l'image avec stabilisation électronique et d'un système d'enregistrement permettant de réunir la vidéo et les données dans un même fichier.

Cette quatrième génération conserve ainsi le principe qui distingue les caméras AIM : enregistrer une session tout en intégrant directement les données du véhicule et du pilotage à la vidéo.

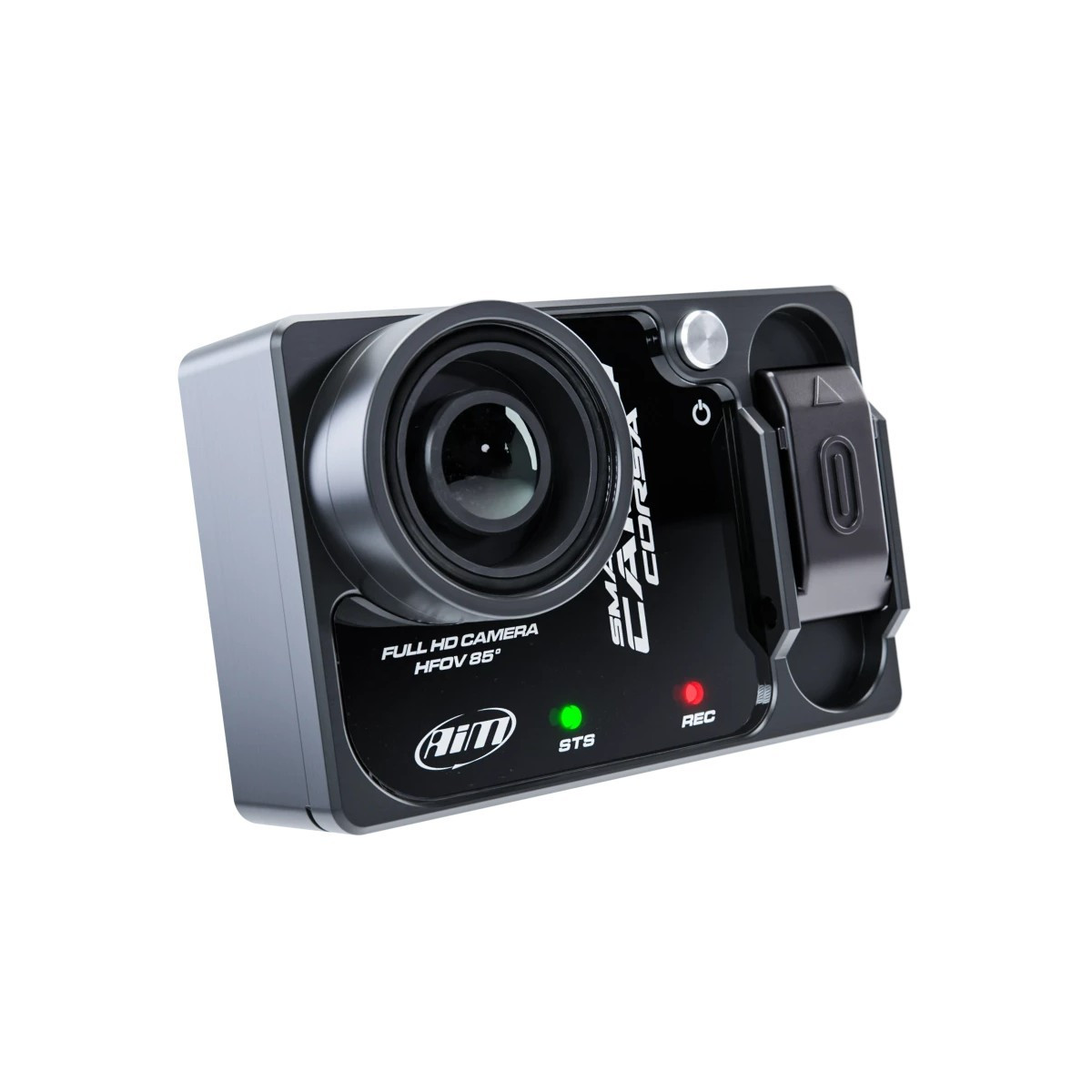

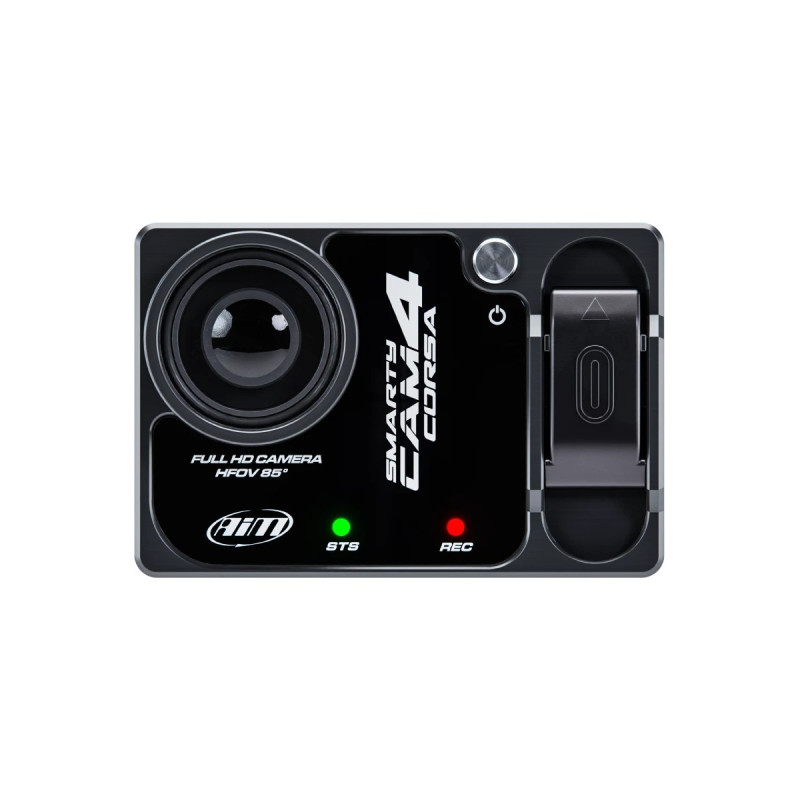

Vidéo Full HD avec objectif 85°

La SmartyCam 4 Corsa enregistre en Full HD 1920 x 1080 à 30 ou 60 images par seconde avec compression H.264 ou H.265. Son objectif à faible distorsion de 85° offre un champ de vision adapté à une utilisation embarquée en compétition.

Son capteur Sony CMOS de 12 mégapixels est associé à une stabilisation électronique LSI Sony. Le traitement de l'image contribue à limiter les effets des vibrations, à stabiliser l'horizon et à corriger les déformations pour obtenir une vidéo plus exploitable lors de l'analyse des sessions.

Les données du véhicule directement sur la vidéo

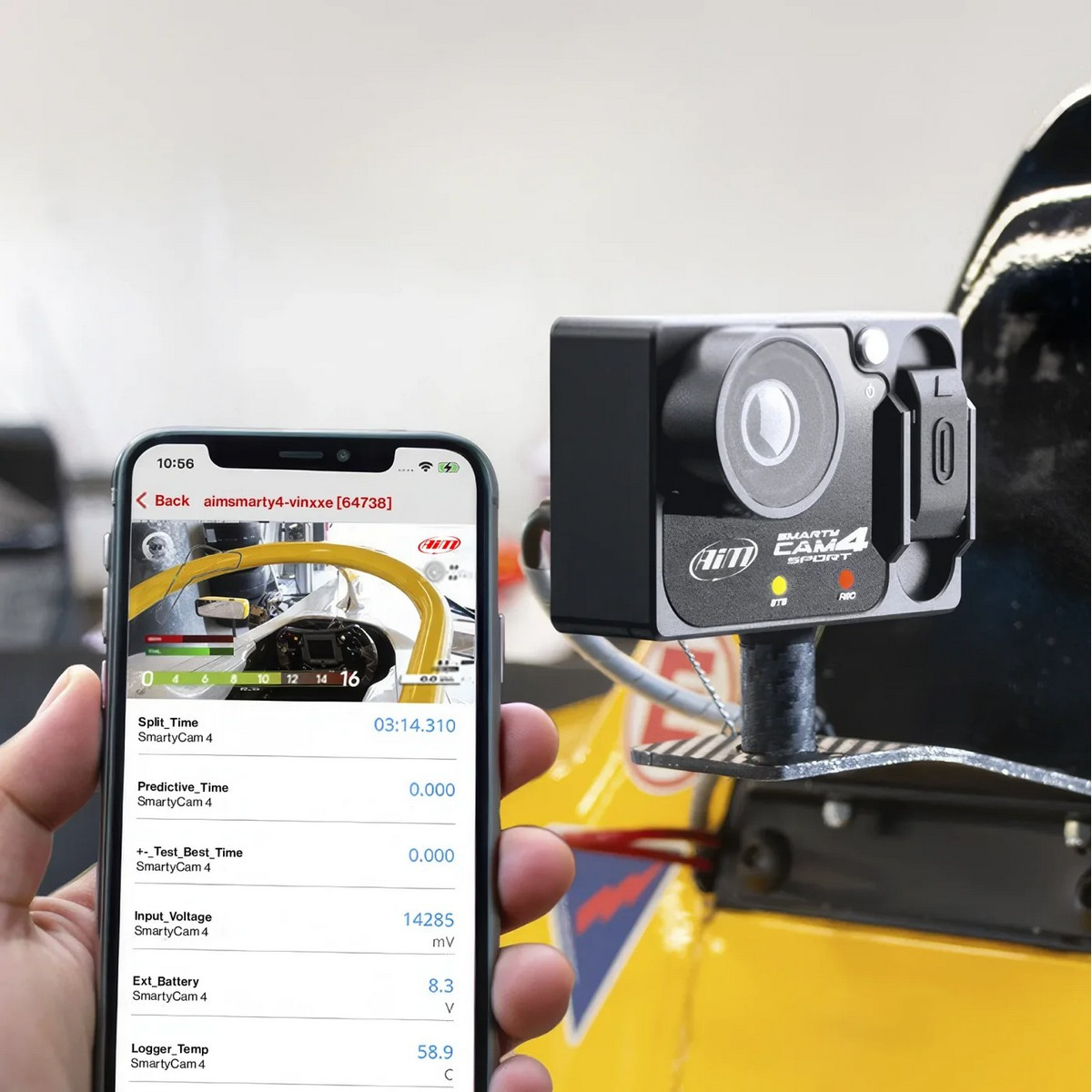

Connectée au réseau CAN du véhicule ou à un système AIM compatible, la SmartyCam 4 Corsa récupère les informations disponibles et peut les incruster directement sur la vidéo en temps réel.

Régime moteur, vitesse, temps au tour, temps intermédiaires, températures, pressions et autres paramètres peuvent ainsi être affichés lorsque ces données sont disponibles. Le pilote dispose alors d'une vidéo associant immédiatement les images de la piste aux informations nécessaires à l'analyse de sa session.

Data logger interne avec clé USB-C 64 Go

La SmartyCam 4 Corsa intègre un data logger complet : tous les canaux provenant du bus CAN et des capteurs internes sont enregistrés directement avec le fichier vidéo MP4. Les images et les données du véhicule restent ainsi réunies et synchronisées pour faciliter l'analyse après chaque session.

Une clé USB-C de 64 Go est fournie pour enregistrer les vidéos et les données, sans nécessiter de système d'enregistrement supplémentaire.

Affichage personnalisable avec RaceStudio 3

Le logiciel RaceStudio 3 permet de configurer la SmartyCam 4 Corsa et de personnaliser les informations affichées sur les vidéos. L'utilisateur peut sélectionner les données utiles à son analyse et adapter leur représentation graphique.

Les overlays peuvent notamment intégrer les données de pilotage, les informations moteur, le tracé du circuit ainsi que différents éléments graphiques pour obtenir une vidéo adaptée aux besoins du pilote ou de l'équipe.

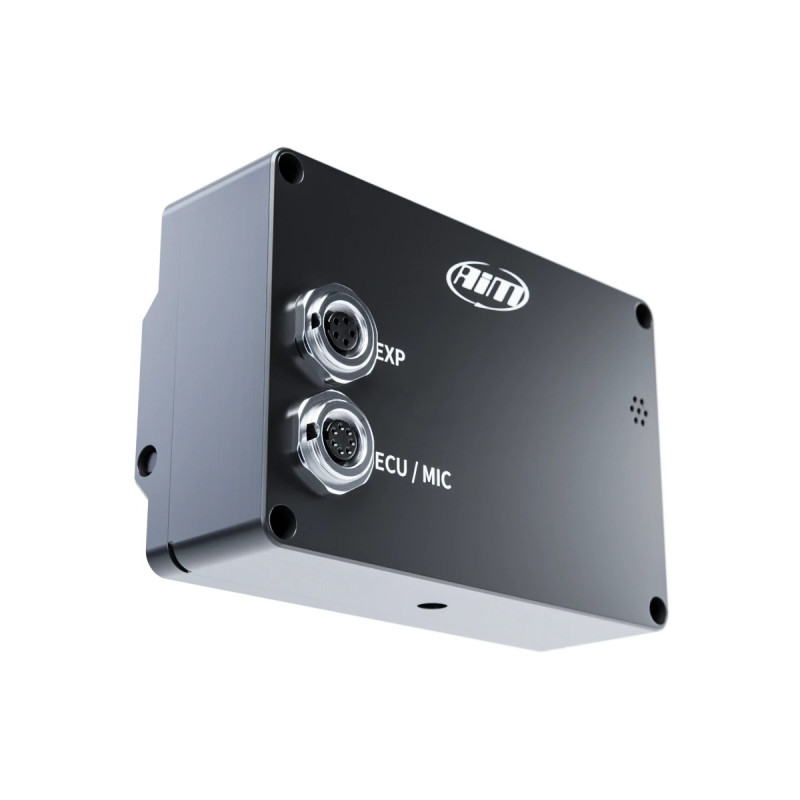

Connexion au calculateur moteur et aux systèmes AIM

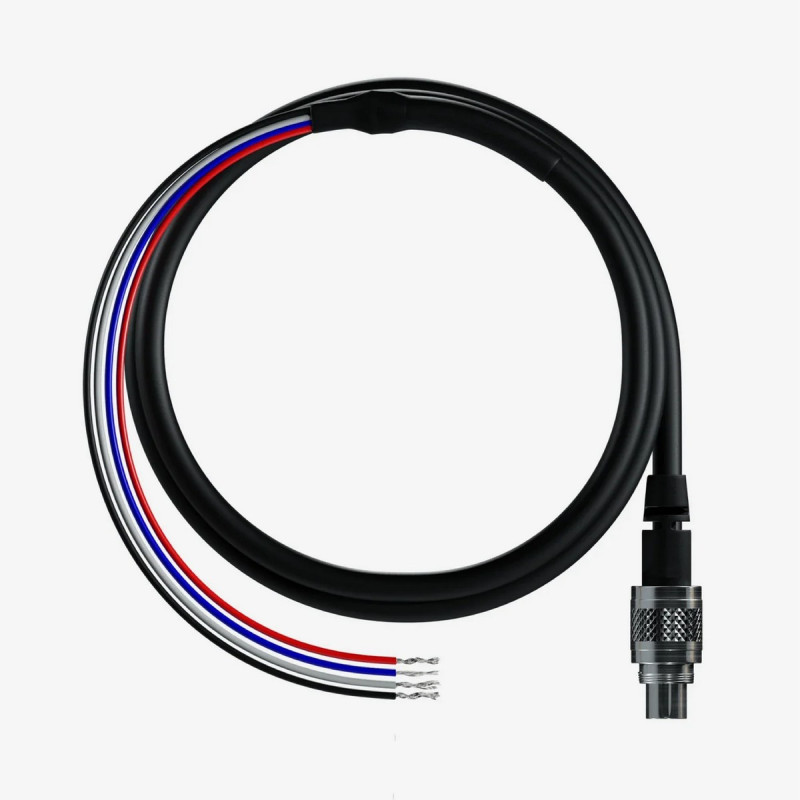

La SmartyCam 4 Corsa peut récupérer les données du calculateur moteur via le réseau CAN. Elle peut également être connectée à un système d'acquisition AIM compatible afin d'exploiter les différents canaux disponibles sur le véhicule.

Cette intégration permet de centraliser vidéo et données et évite d'avoir à synchroniser manuellement plusieurs sources après la session.

Enregistrement automatique

Une fois installée et configurée, la SmartyCam 4 Corsa peut gérer automatiquement le démarrage et l'arrêt de l'enregistrement. Le pilote peut ainsi se concentrer sur sa session sans avoir à déclencher manuellement la caméra avant de prendre la piste.

Chronométrage et données GPS

Associée à un module GPS AIM compatible, la SmartyCam 4 Corsa peut exploiter les informations de position et de chronométrage pour enrichir les données enregistrées et affichées sur la vidéo, notamment les temps au tour, les secteurs et le tracé du circuit.

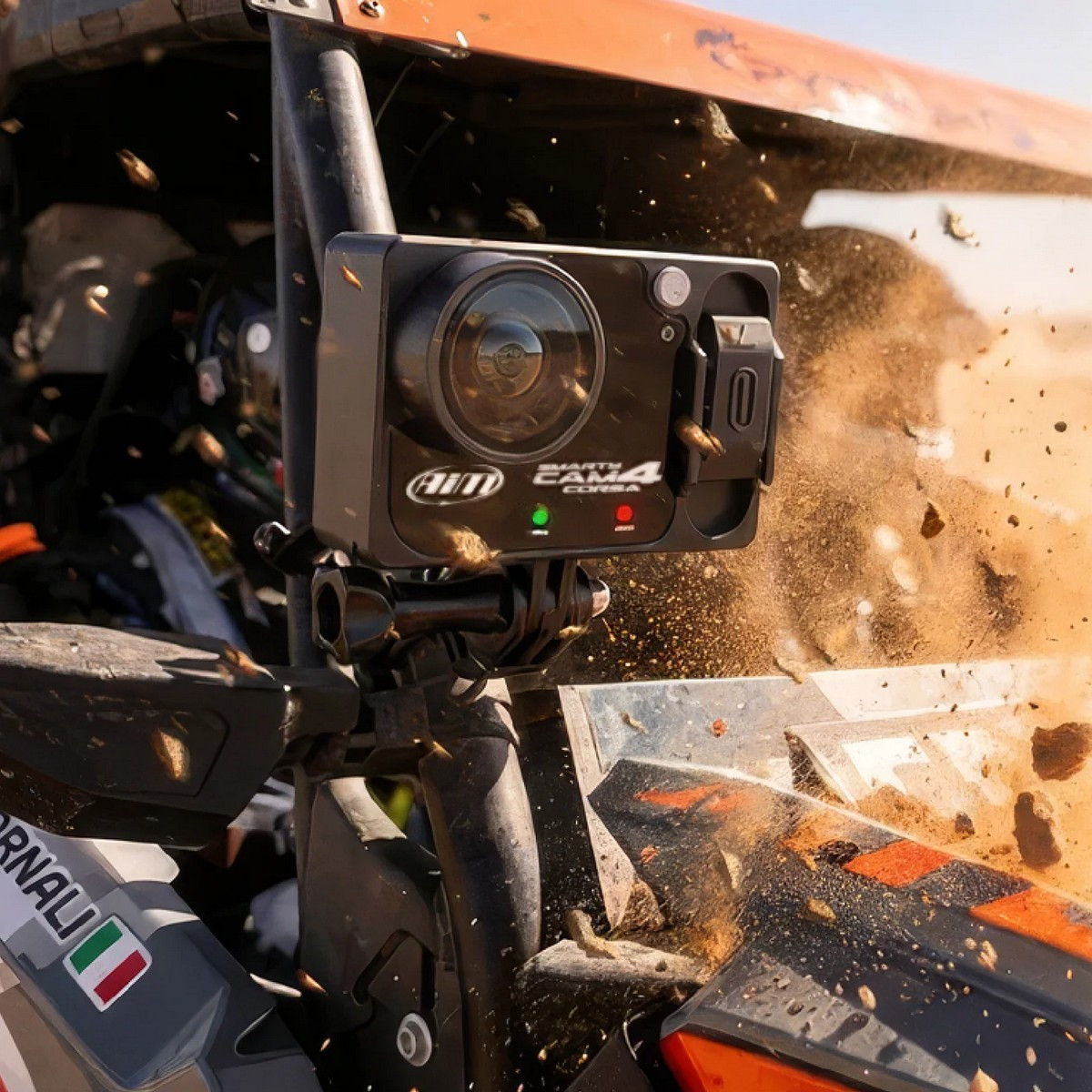

Conçue pour le sport automobile

La SmartyCam 4 Corsa de AIM est développée pour supporter les contraintes d'une installation dans un véhicule de compétition. Son boîtier en aluminium usiné CNC, sa protection frontale en verre saphir et son indice de protection IP65 lui permettent de résister aux vibrations et aux conditions rencontrées en utilisation automobile.

Grâce à l'association de la vidéo, de l'acquisition CAN et du data logger interne, la SmartyCam 4 Corsa constitue une solution complète pour filmer, enregistrer et analyser une session de circuit, de rallye ou de compétition automobile.

Caractéristiques techniques

Marque : AIM
Modèle : SmartyCam 4 Corsa
Remplace : SmartyCam 3 Corsa
Type : caméra embarquée avec acquisition de données
Résolution vidéo : Full HD 1920 x 1080
Fréquence vidéo : 30 ou 60 images par seconde
Compression vidéo : H.264 et H.265
Capteur : Sony CMOS 12 MP
Objectif : faible distorsion
Angle de vue : 85°
Stabilisation : électronique LSI Sony
Connexion ECU : CAN
Data logger : intégré
Enregistrement des données : canaux CAN et capteurs internes dans le fichier MP4
Incrustation des données : en temps réel sur la vidéo
Logiciel : RaceStudio 3
Connexions : USB-C, Wi-Fi et Bluetooth Low Energy
Stockage fourni : clé USB-C 64 Go
Batterie interne : LiPo rechargeable
Alimentation externe : 9 à 15 V
Démarrage et arrêt automatique de l'enregistrement : oui
Boîtier : aluminium usiné CNC
Protection frontale : verre saphir
Indice de protection : IP65
Température de fonctionnement : -10 °C à +50 °C
Dimensions : 94 x 63 x 28,7 mm
Poids : 260 g avec batterie
