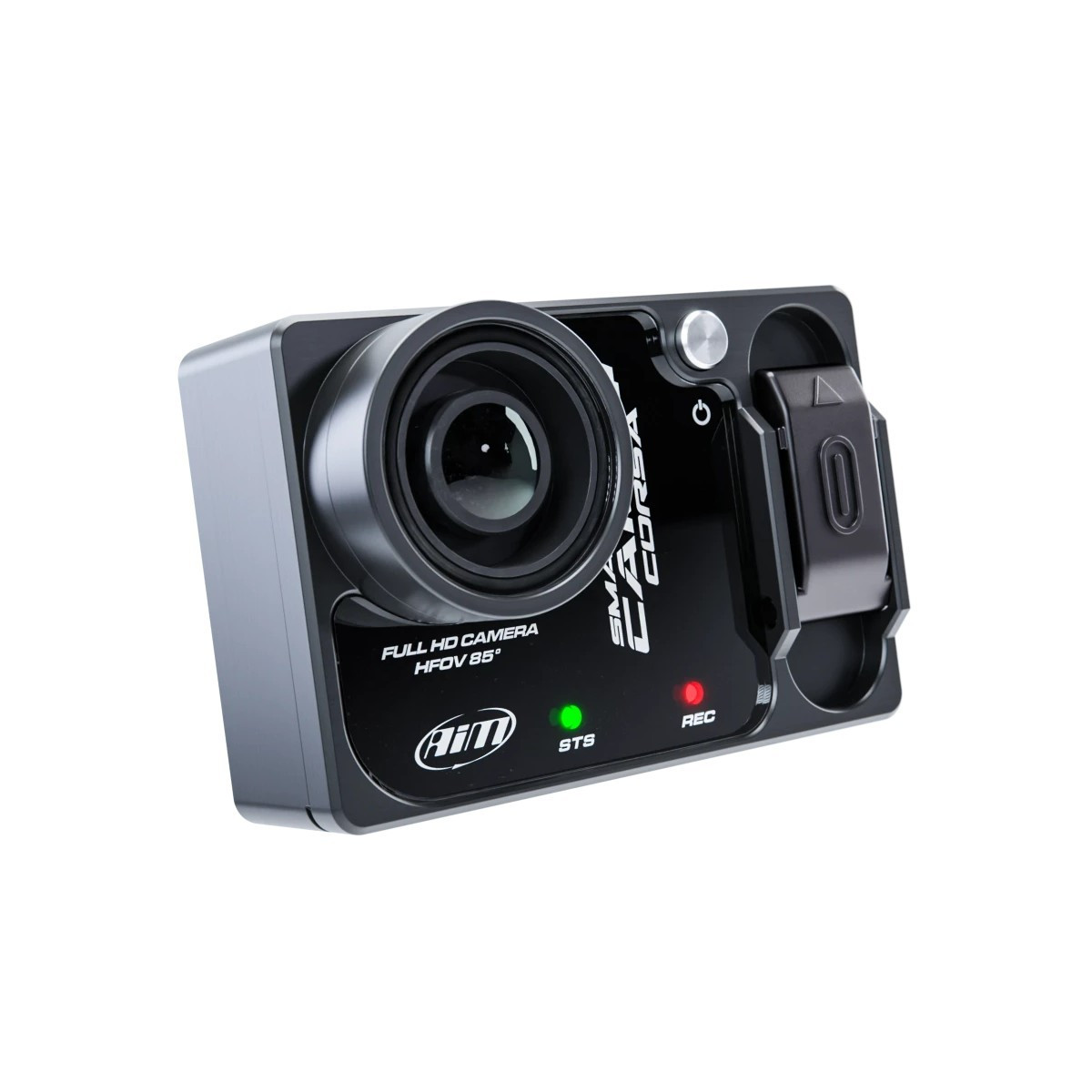

AIM SmartyCam 4 Corsa Full-HD-Dashcam mit Datenerfassung

Die SmartyCam 4 Corsa von AIM ist eine speziell für den Motorsport entwickelte Onboard-Kamera mit Datenerfassung. Sie löst die SmartyCam 3 Corsa ab und führt eine neue Generation von Komponenten und Funktionen ein, um die Videoaufzeichnung, die Datenerfassung und die Analyse der Fahrsitzungen zu verbessern.

Die SmartyCam 4 Corsa ist mehr als nur eine einfache Onboard-Kamera: Sie vereint Full-HD-Video, Datenlogger und Daten-Einblendung in Echtzeit. Die Bilder von der Rennstrecke und die Fahrzeugdaten werden aufgezeichnet und synchronisiert, um ein echtes Werkzeug zur Analyse des Fahrstils und der Leistung zu bieten.

Eine neue Generation der SmartyCam Corsa

Die SmartyCam 4 Corsa ist der Nachfolger der SmartyCam 3 Corsa und weist mehrere technische Weiterentwicklungen auf. Sie verfügt insbesondere über einen 12-MP-CMOS-Sensor von Sony, eine neue Bildverarbeitung mit elektronischer Stabilisierung sowie ein Aufzeichnungssystem, mit dem Video und Daten in einer einzigen Datei zusammengeführt werden können.

Diese vierte Generation behält somit das Prinzip bei, das die AIM-Kameras auszeichnet: die Aufzeichnung einer Fahrsitzung unter direkter Einbindung der Fahrzeug- und Fahrdaten in das Video.

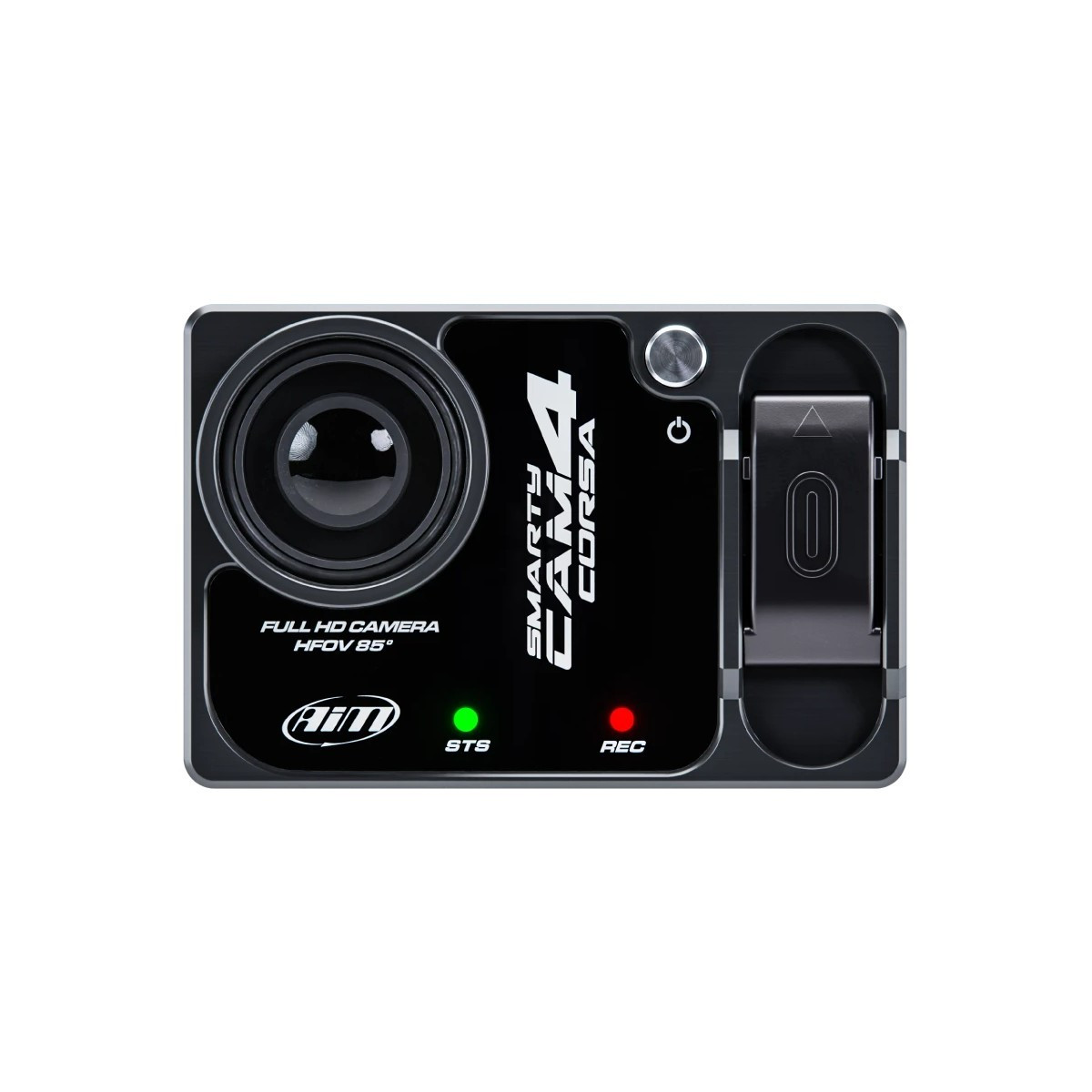

Full-HD-Video mit 85°-Objektiv

Die SmartyCam 4 Corsa nimmt in Full HD mit einer Auflösung von 1920 x 1080 bei 30 oder 60 Bildern pro Sekunde und H.264- oder H.265-Verdichtung auf. Ihr verzerrungsarmes 85°-Objektiv bietet ein für den Einsatz im Rennsport geeignetes Sichtfeld.

Ihr 12-Megapixel-CMOS-Sensor von Sony ist mit einer elektronischen LSI-Bildstabilisierung von Sony kombiniert. Die Bildverarbeitung trägt dazu bei, die Auswirkungen von Vibrationen zu minimieren, den Horizont zu stabilisieren und Verformungen zu korrigieren, um ein Video zu erhalten, das bei der Analyse der Fahrten besser verwertbar ist.

Fahrzeugdaten direkt im Video

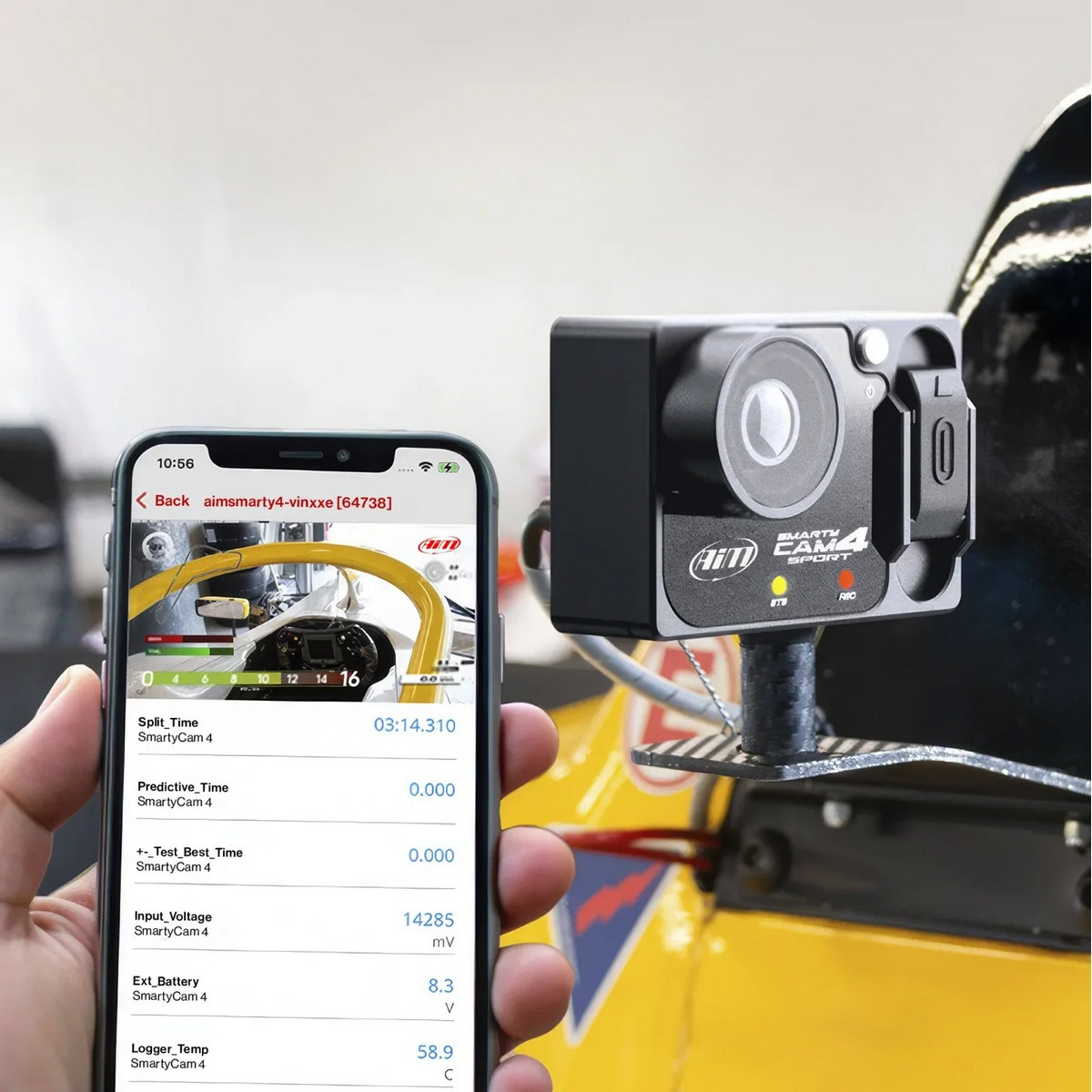

Die SmartyCam 4 Corsa ist mit dem CAN-Netzwerk des Fahrzeugs oder einem kompatiblen AIM-System verbunden, ruft die verfügbaren Informationen ab und kann diese in Echtzeit direkt in das Video einblenden.

Drehzahl des Motors, Geschwindigkeit, Rundenzeit, Zwischenzeiten, Temperaturen, Drücke und andere Parameter können somit angezeigt werden, sofern diese Daten verfügbar sind. Der Fahrer verfügt dann über ein Video, das die Bilder von der Rennstrecke unmittelbar mit den für die Analyse seiner Fahrsitzung erforderlichen Informationen verknüpft.

Interner Datenlogger mit 64-GB-USB-C-Stick

Die SmartyCam 4 Corsa verfügt über einen vollwertigen Datenlogger: Alle Kanäle vom CAN-Bus und von den internen Sensoren werden direkt zusammen mit der MP4-Videodatei aufgezeichnet. So bleiben die Bilder und die Fahrzeugdaten vereint und synchronisiert, was die Analyse nach jeder Fahrsitzung erleichtert.

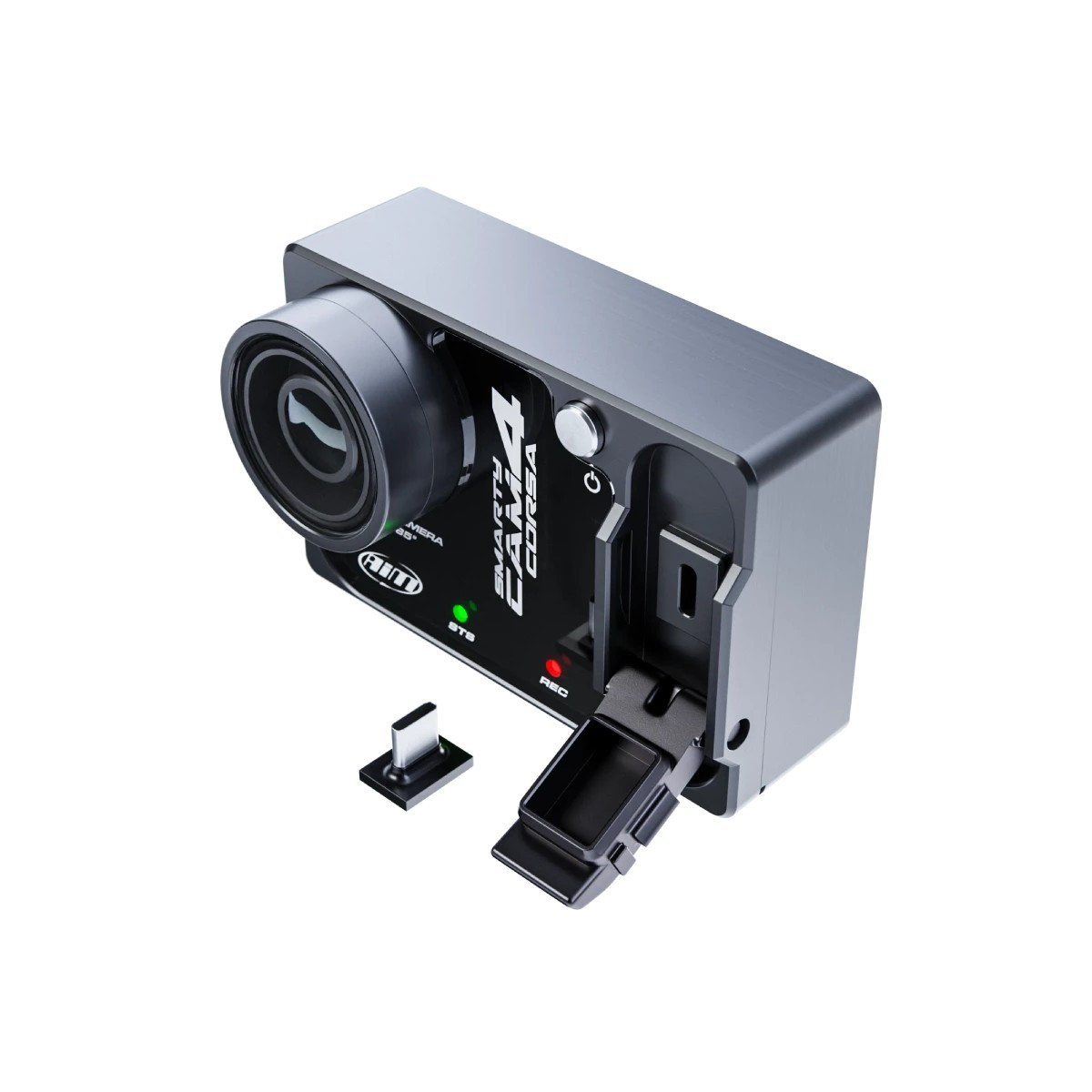

Ein USB-C-Stick mit 64 GB ist im Lieferumfang enthalten, um Videos und Daten zu speichern, ohne dass ein zusätzliches Aufzeichnungssystem erforderlich ist.

Anpassbare Anzeige mit RaceStudio 3

Mit der Software RaceStudio 3 lässt sich die SmartyCam 4 Corsa konfigurieren und die in den Videos angezeigten Informationen individuell anpassen. Der Nutzer kann die für seine Analyse relevanten Daten auswählen und deren grafische Darstellung anpassen.

Die Overlays können insbesondere Fahrdaten, Informationen zum Motor, die Rennstreckenführung sowie verschiedene grafische Elemente enthalten, um ein Video zu erstellen, das auf die Bedürfnisse des Fahrers oder des Teams zugeschnitten ist.

Anbindung an das Motorsteuergerät und an AIM-Systeme

Die SmartyCam 4 Corsa kann die Daten des motorsteuergeräts über das CAN-Netzwerk abrufen. Sie lässt sich zudem an ein kompatibles AIM-Erfassungssystem anschließen, um die verschiedenen im Fahrzeug verfügbaren Kanäle zu nutzen.

Diese Integration ermöglicht die Zentralisierung von Video und Daten und erspart die manuelle Synchronisierung mehrerer Quellen nach der Fahrsession.

Automatische Aufzeichnung

Nach der Installation und Konfiguration kann die SmartyCam 4 Corsa das Starten und Beenden der Aufzeichnung automatisch verwalten. So kann sich der Fahrer ganz auf seine Fahrrunde konzentrieren, ohne die Kamera manuell auslösen zu müssen, bevor er auf die Strecke geht.

Zeitmessung und gps-system-Daten

In Verbindung mit einem kompatiblen AIM-gps-system-Modul kann die SmartyCam 4 Corsa Positions- und Zeitmessdaten nutzen, um die aufgezeichneten und im Video angezeigten Daten zu ergänzen, darunter Rundenzeiten, Sektoren und die Streckenführung.

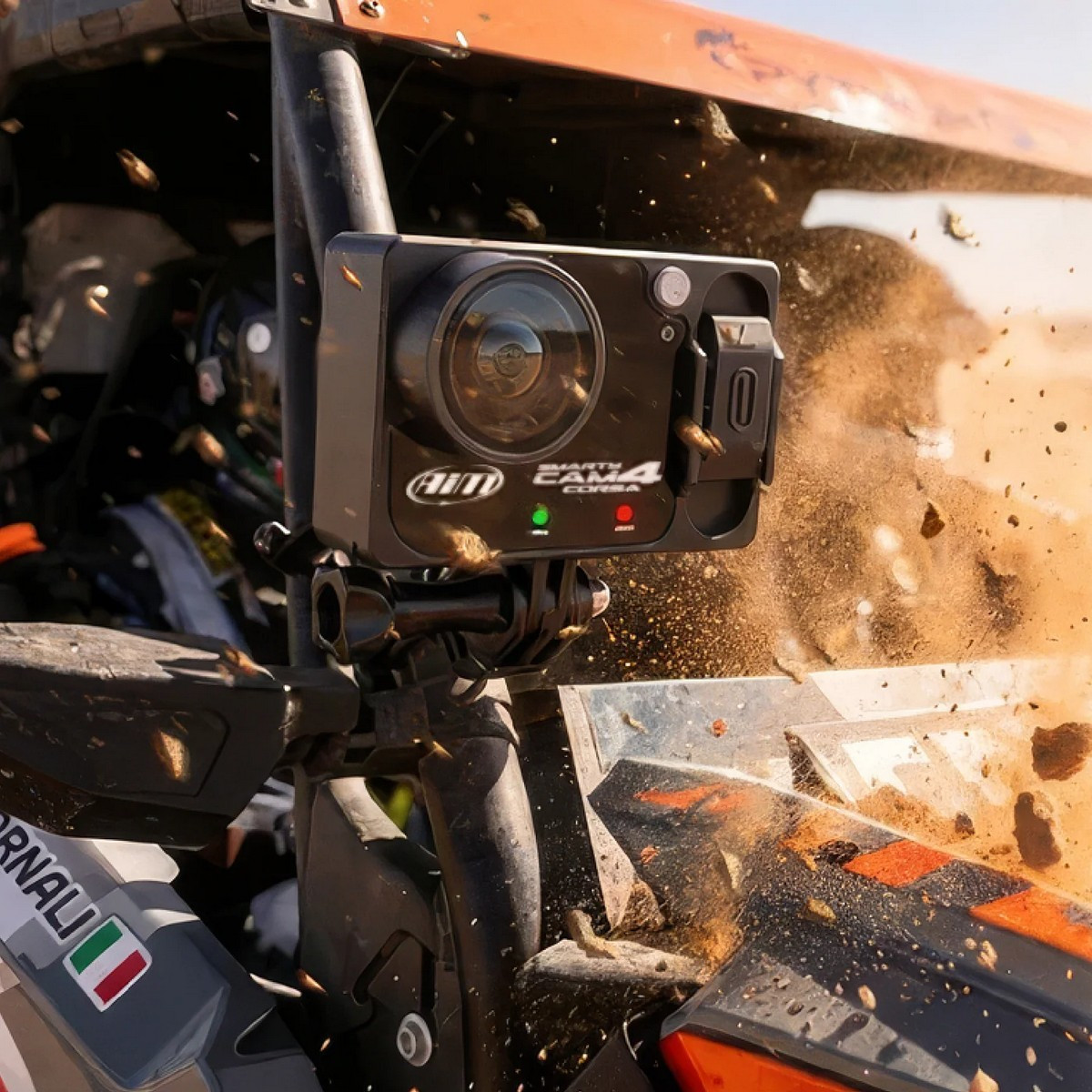

Entwickelt für den Motorsport

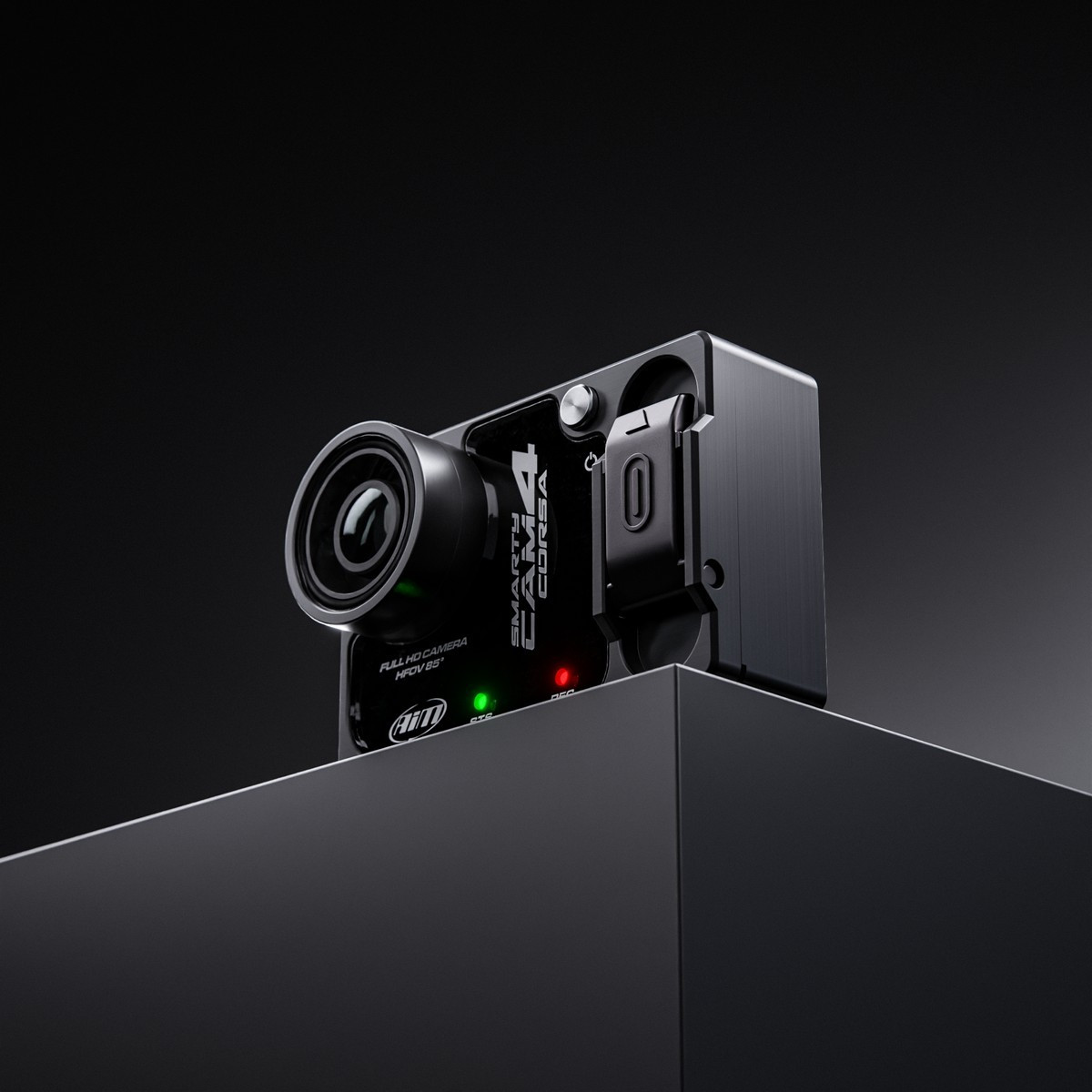

Die SmartyCam 4 Corsa von AIM wurde entwickelt, um den Belastungen eines Einbaus in ein Rennfahrzeug standzuhalten. Dank ihres Gehäuses aus CNC-gefrästem Aluminium, ihres Frontschutzes aus Saphirglas und der Schutzart IP65 ist sie widerstandsfähig gegen Vibrationen und die im Motorsport auftretenden Bedingungen.

Dank der Kombination aus Videoaufzeichnung, CAN-Datenerfassung und internem Datenlogger ist die SmartyCam 4 Corsa eine Komplettlösung zum Filmen, Aufzeichnen und Analysieren einer Rennstrecken-, Rallye- oder Motorsport-Session.

Technische Daten

Marke: AIM
Modell: SmartyCam 4 Corsa
Ersetzt: SmartyCam 3 Corsa
Typ: Onboard-Kamera mit Datenerfassung
Videoauflösung: Full HD 1920 x 1080
Bildfrequenz: 30 oder 60 Bilder pro Sekunde
Verdichtung des Videos: H.264 und H.265
Sensor: Sony CMOS 12 MP
Objektiv: geringe Verzerrung
Blickwinkel: 85°
Bildstabilisierung: elektronische LSI-Stabilisierung von Sony
ECU-Anschluss: CAN
Datenlogger: integriert
Datenaufzeichnung: CAN-Kanäle und interne Sensoren in der MP4-Datei
Daten-Einblendung: in Echtzeit im Video
Software: RaceStudio 3

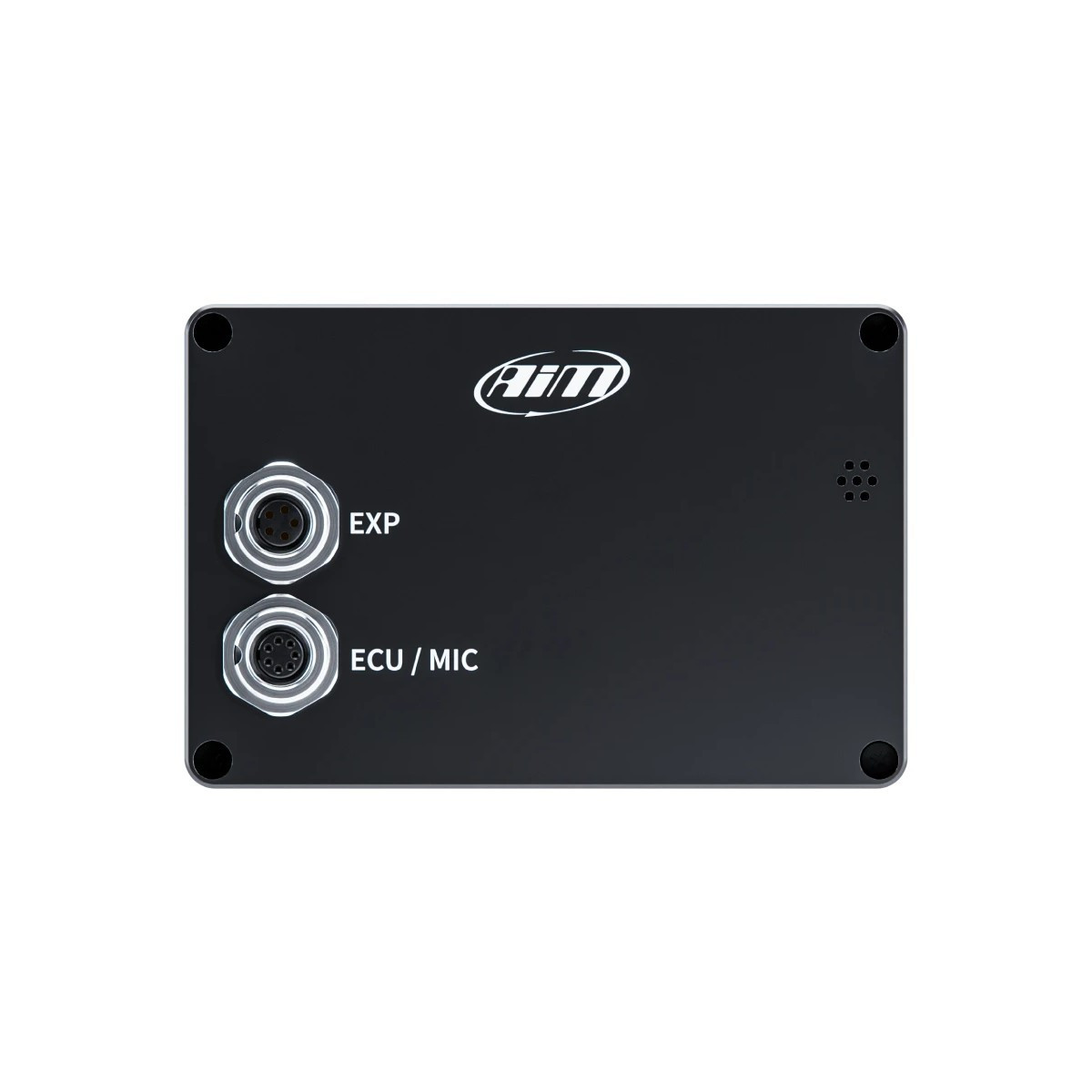

Anschlüsse: USB-C, WLAN und Bluetooth Low Energy
Mitgelieferter Speicher: 64-GB-USB-C-Stick
Interner Akku: wiederaufladbarer LiPo-Akku
Externe Stromversorgung: 9 bis 15 V
Automatischer Start und Stopp der Aufzeichnung: ja

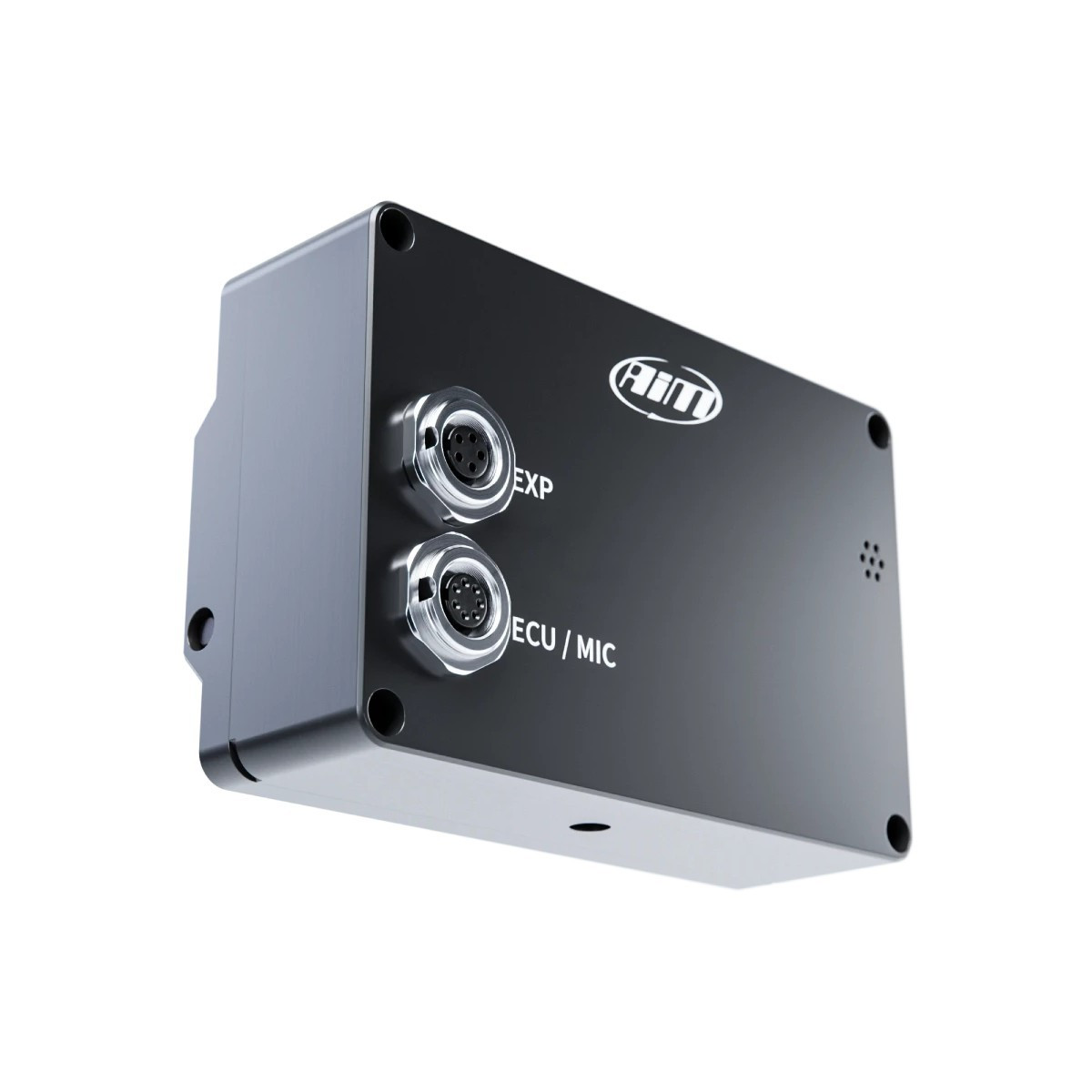

Gehäuse: CNC-gefrästes Aluminium
Frontschutz: Saphirglas
Schutzart: IP65
Betriebstemperatur: -10 °C bis +50 °C
Abmessungen: 94 x 63 x 28,7 mm
Gewicht: 260 g mit Akku
